TP40 通用低損耗功率材料

產品代號
化學式
外觀
特性

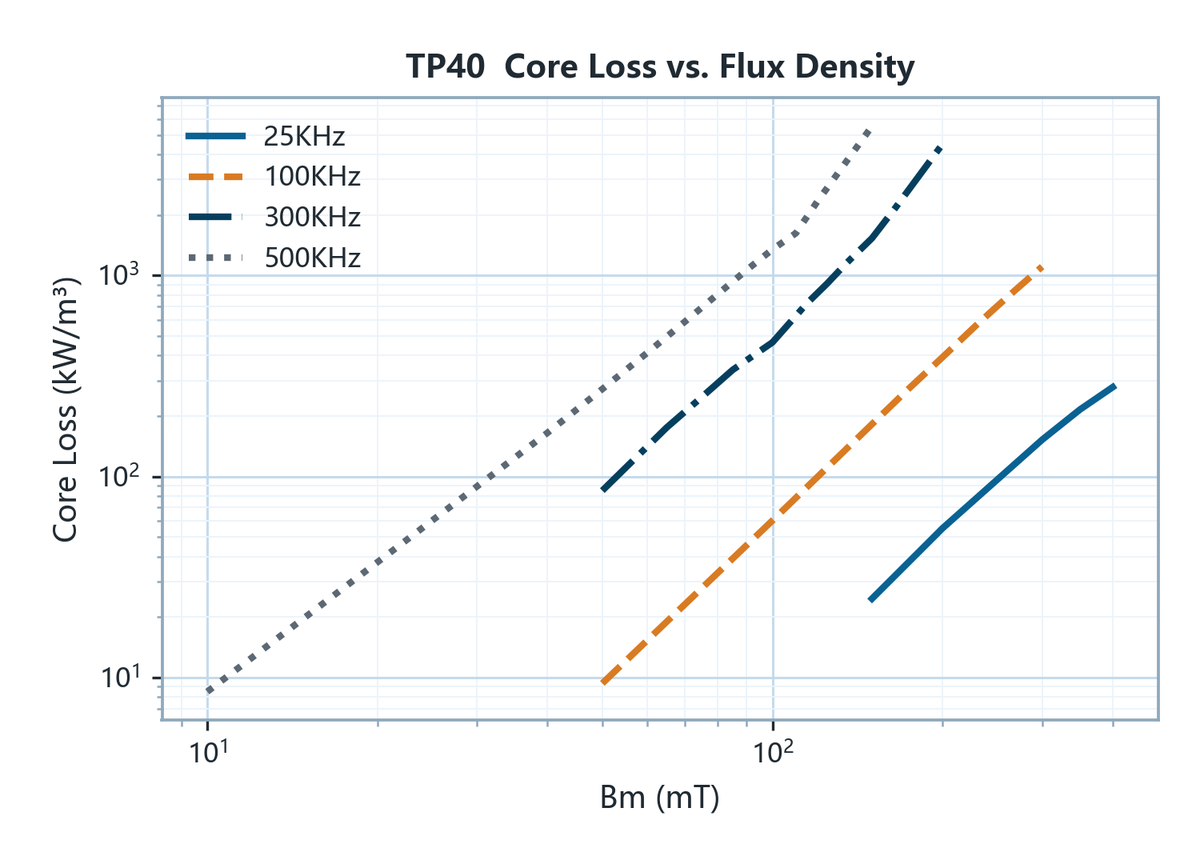

TP40 為通用低損耗錳鋅功率鐵氧體，初始磁導率（μi）2000，飽和磁通密度（Bs）480 mT（25 ℃）／390 mT（100 ℃），居里溫度高於 220 ℃。損耗谷底落在 100 ℃：100 kHz／200 mT 由 25 ℃ 的 720 kW/m³ 降到 100 ℃ 的 480 kW/m³，300 kHz／100 mT 為 660 → 400 kW/m³，矯頑力（Hc）也由 12 A/m 降到 6.5 A/m，磁芯升溫後進入低損耗區，正是開關電源滿載熱態的工作點。在 300 kHz 以下低損耗高 Bs 群中，TP40 是通用基準：100 kHz／200 mT 的損耗預算更緊時選 TP44（100 ℃ 330 kW/m³）；需要較高 μi 減少匝數時選 TP45（μi 2500）。大尺寸磁芯的熱點溫度高於表面，選用時以磁芯內部溫度對照損耗曲線。
品名
特長
用途
典型應用為 100–300 kHz 的正激／反激與半橋主變壓器、工業與大功率電源，尤其是 EE／EC／PQ 等大尺寸磁芯。
附件下載

特性 Characteristic	條件 Condition	25 ℃	100 ℃	單位 Unit

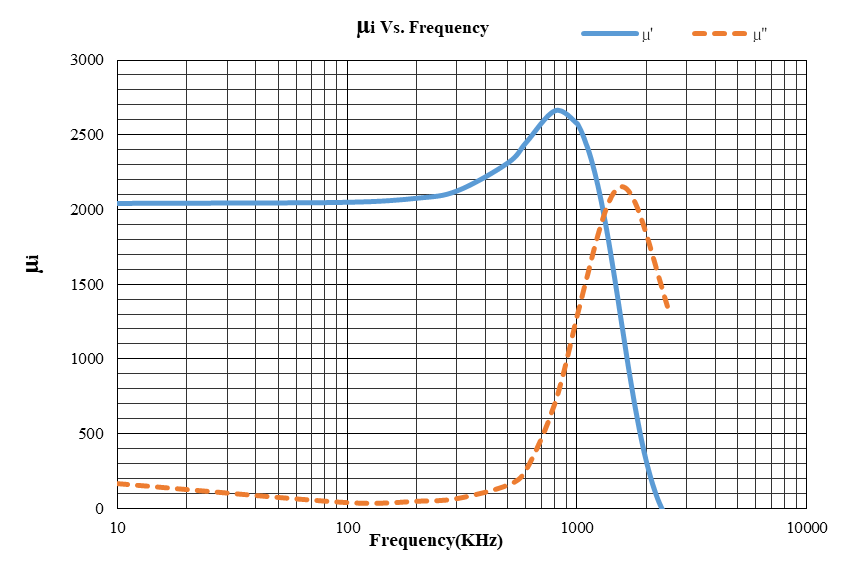

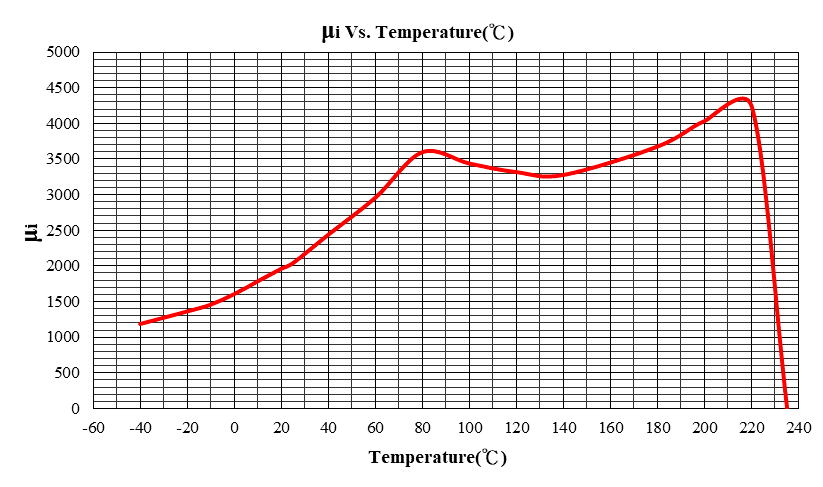

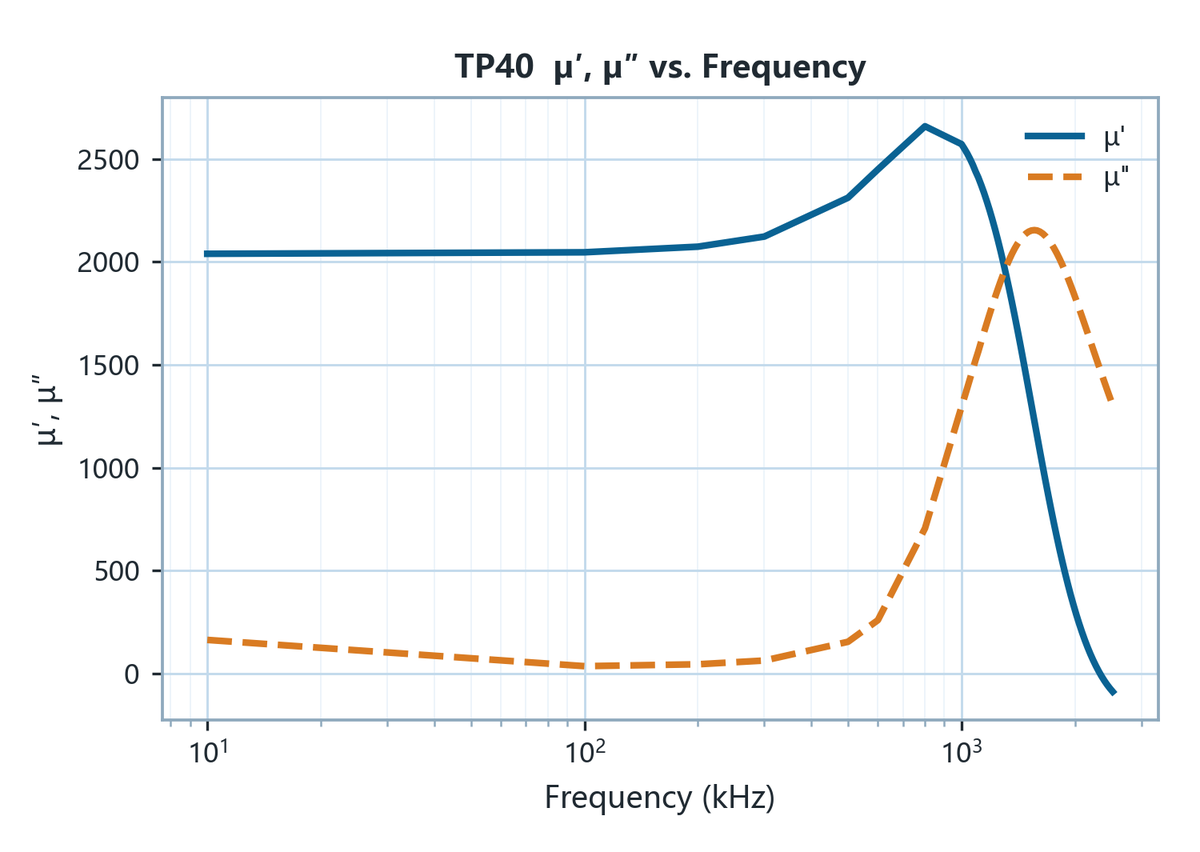

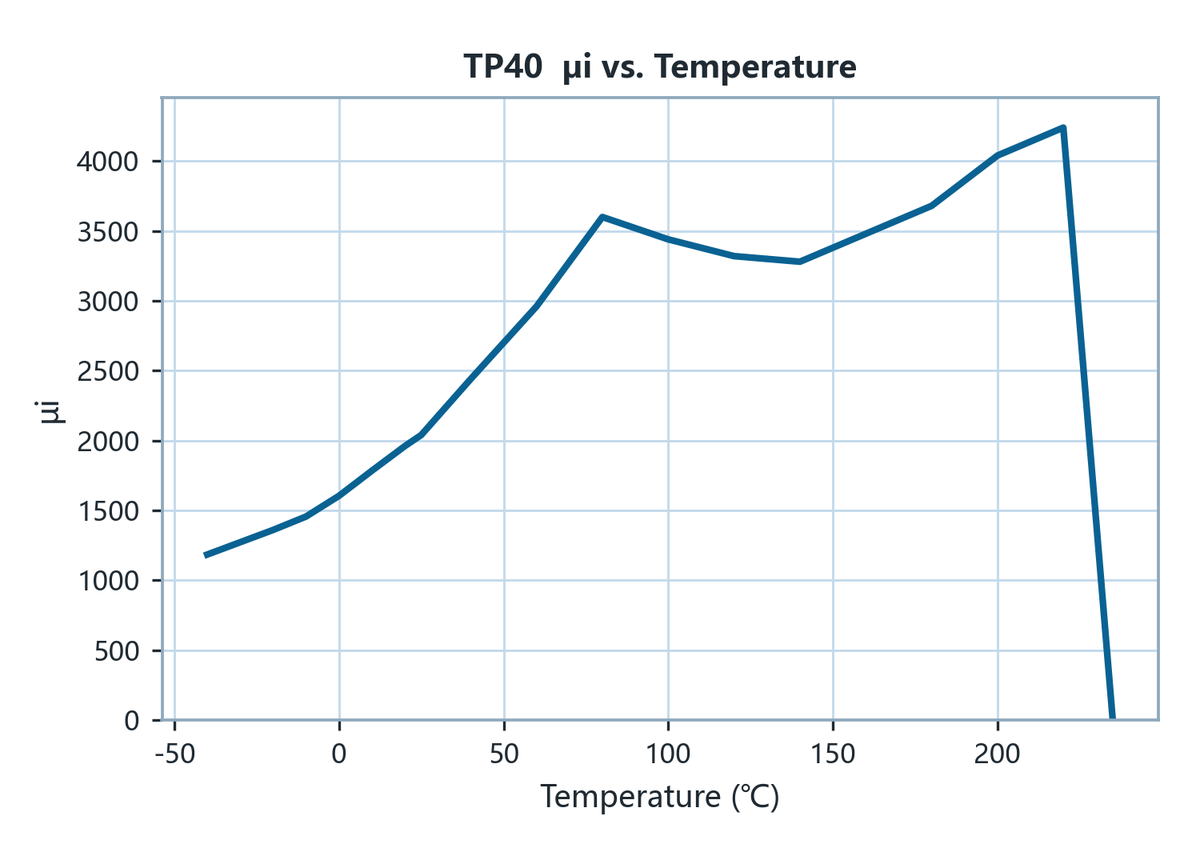

初始磁導率 Initial Permeability μi	100 kHz & <0.2 mT	2000±25%

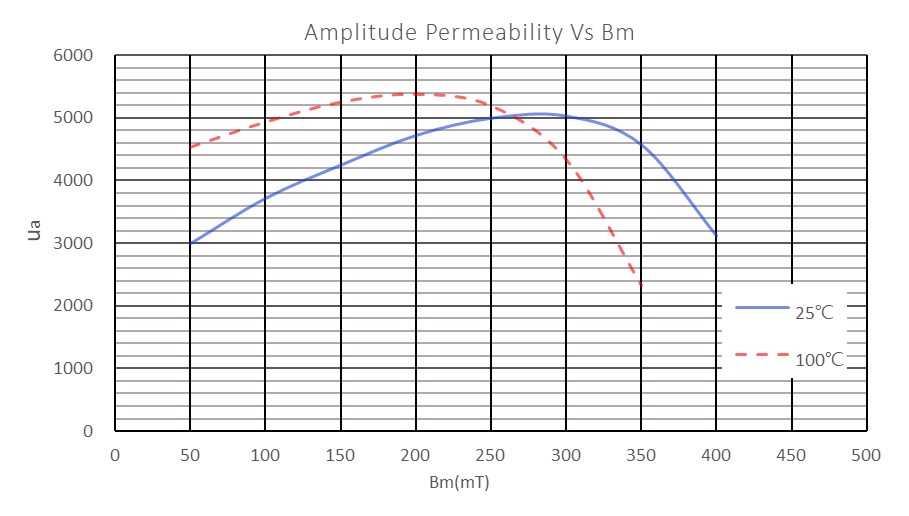

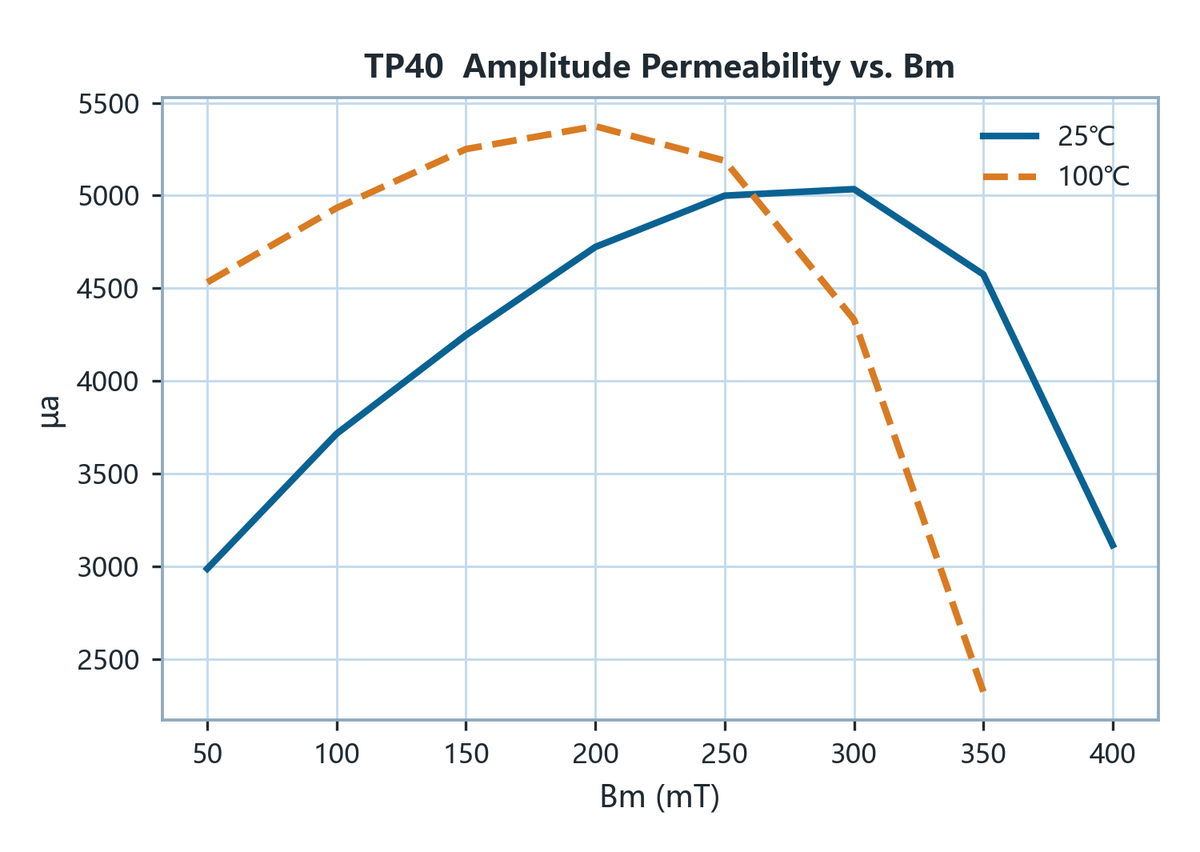

增幅磁導率 Amplitude Permeability μa	25 kHz/400 mT	> 3000	> 3200

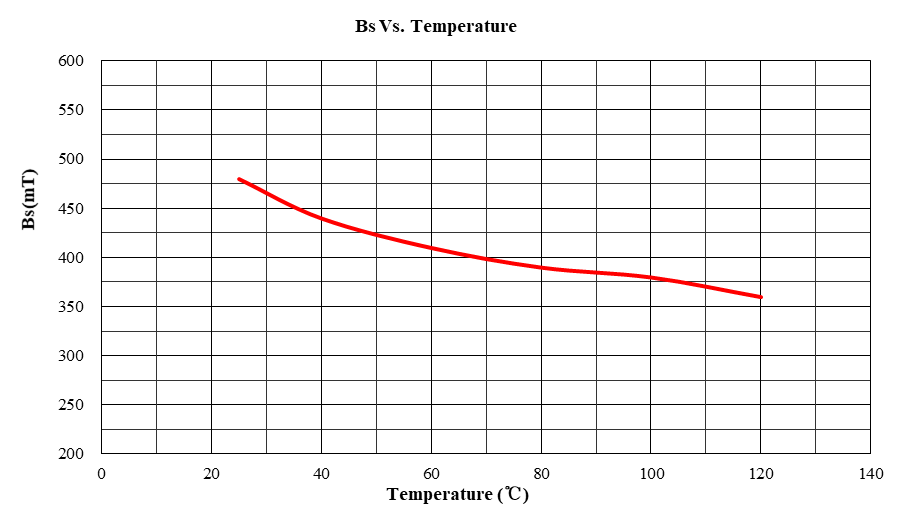

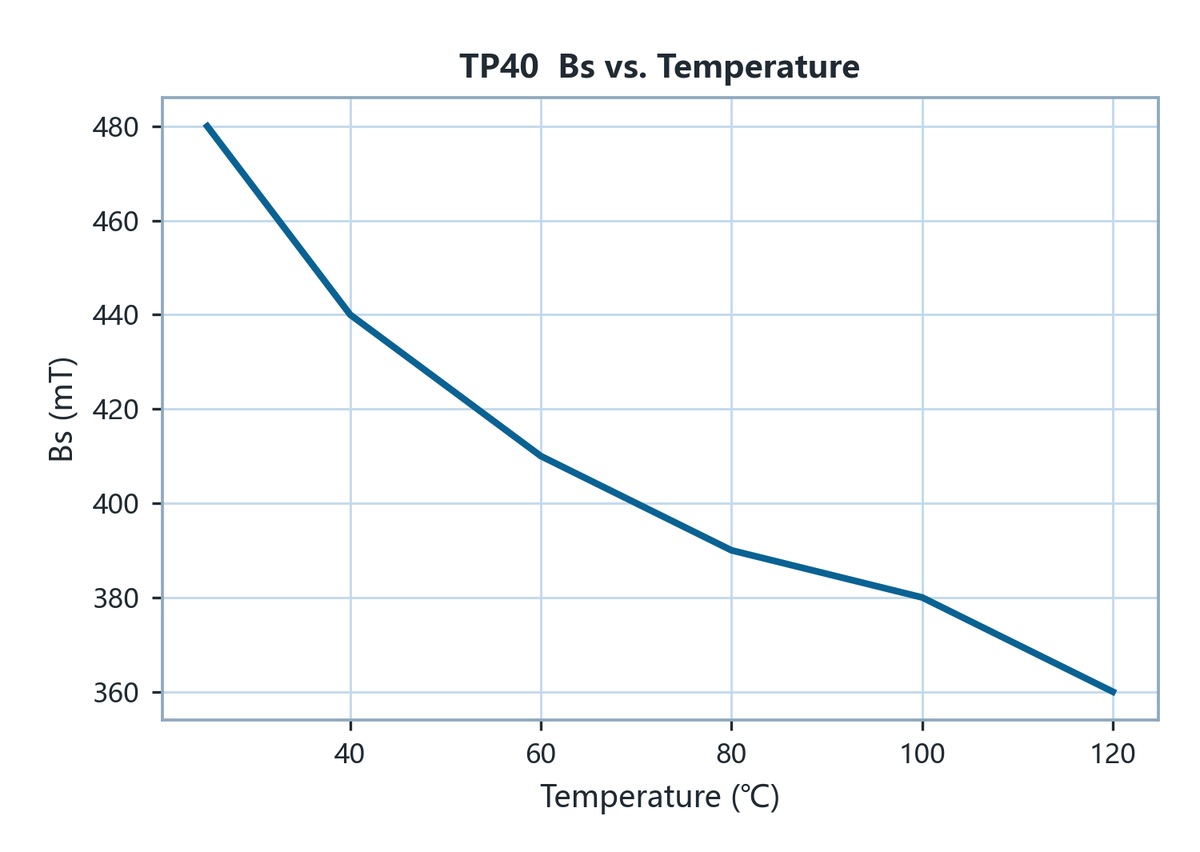

飽和磁通密度 Saturation Flux Density Bs	1200 A/m 100 Hz	480	390	mT
殘留磁通密度 Remanence Br	1200 A/m 100 Hz	150	60	mT

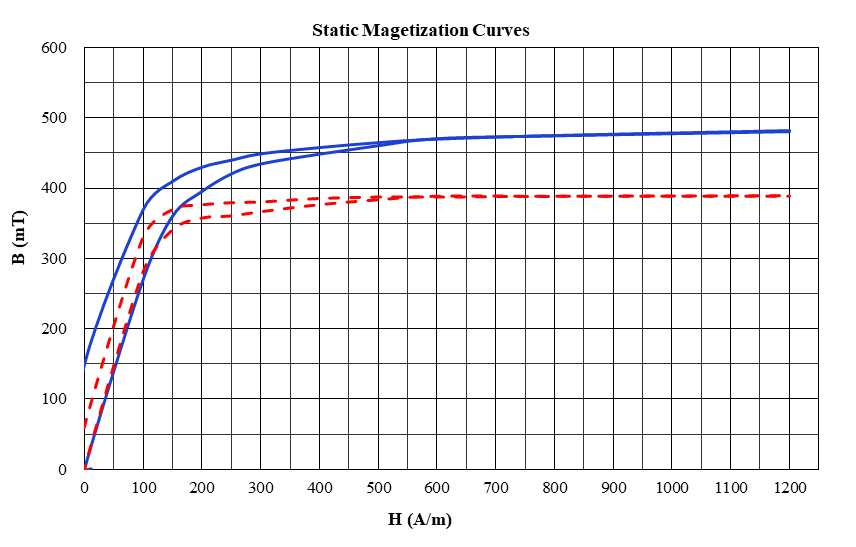

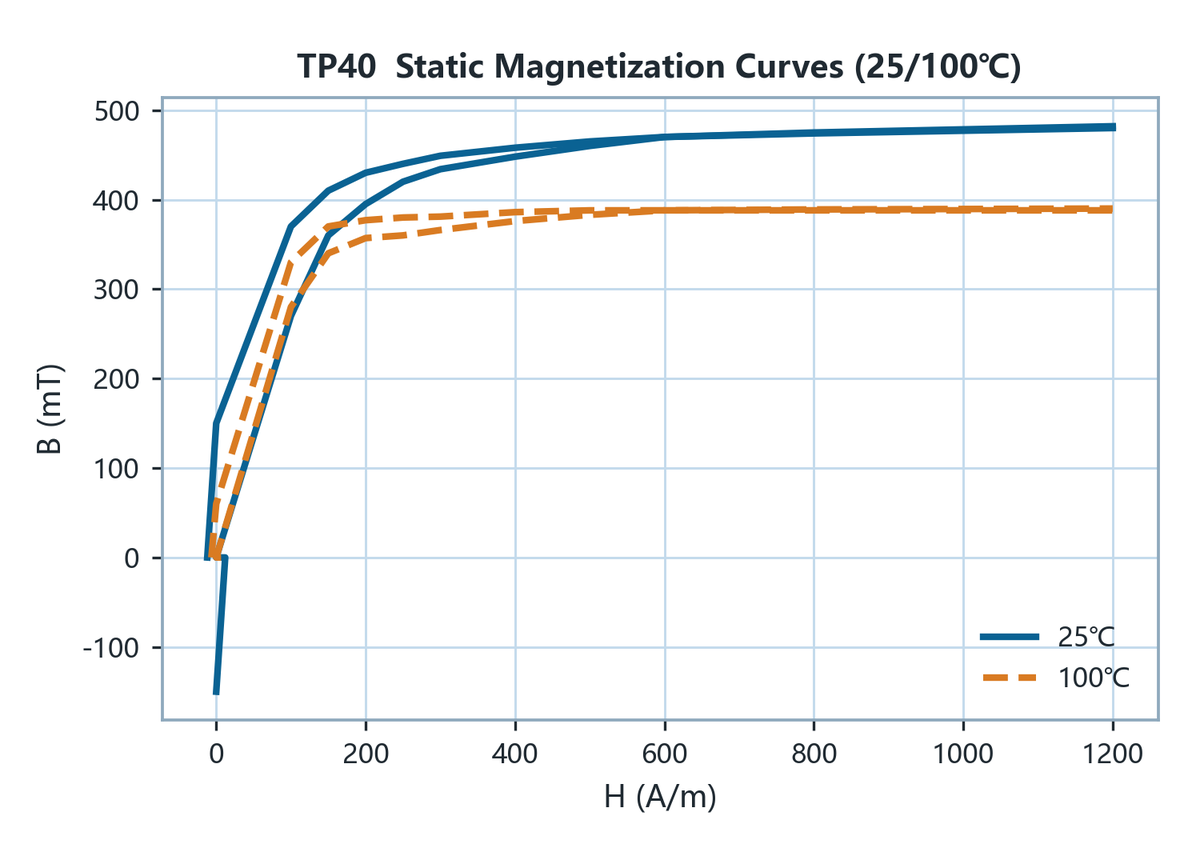

矯頑力 Coercivity Hc	1200 A/m 100 Hz	12	6.5	A/m
相對損耗因子 Loss Factor	100 kHz & <0.2 mT	<10		10⁻⁶
居里溫度 Curie Temperature Tc	100 kHz & <0.2 mT	>220		℃
密度 Density D	阿基米德法 Archimedes method	4.8		g/cm³
電阻率 Electrical Resistivity ρ	直流電流 DC Current	>9		Ω·m
