TP44 低損耗功率材料
- 產品代號
- 化學式
- 外觀
-
特性
TP44 為低損耗錳鋅功率鐵氧體，初始磁導率（μi）2000，飽和磁通密度（Bs）500 mT（25 ℃）／400 mT（100 ℃），居里溫度高於 220 ℃。優勢集中在 100 kHz 高磁通段：100 kHz／200 mT 為 600 kW/m³（25 ℃）→ 330 kW/m³（100 ℃），較 TP40 的 480 kW/m³ 低約三成，25 kHz／200 mT 在 100 ℃ 更只有 50 kW/m³；100 ℃ 殘留磁通密度（Br）80 mT、矯頑力（Hc）8 A/m，100 kHz 相對損耗因子低於 5×10⁻⁶，為三支之中最低，磁滯損維持低位。到 300 kHz／100 mT 則為 800 → 500 kW/m³，反而高於 TP40 的 400 kW/m³，因此它的甜蜜點是 100–200 kHz。在 300 kHz 以下低損耗高 Bs 群中，TP44 是 100 kHz 段的低損耗版，μi 與 TP40 相同，可在不改匝數下直接替換；工作點靠近 300 kHz 時 TP40／TP45 更合適；需要 μi 2500 減少匝數時選 TP45（100 kHz／200 mT 損耗同級）。
- 品名
- 特長
-
用途
典型應用為 100–200 kHz 的開關電源主變壓器、LED 驅動與工業電源、適配器。
-
附件下載
產品介紹
電磁特性 Magnetic Characteristics
| 特性 Characteristic | 條件 Condition | 25 ℃ | 100 ℃ | 單位 Unit |

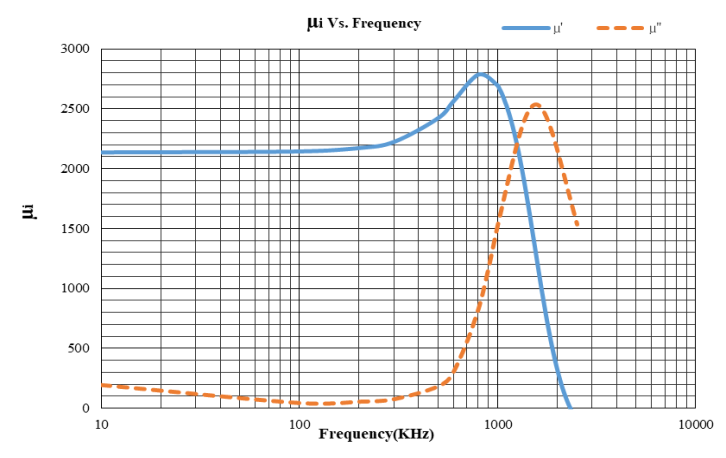

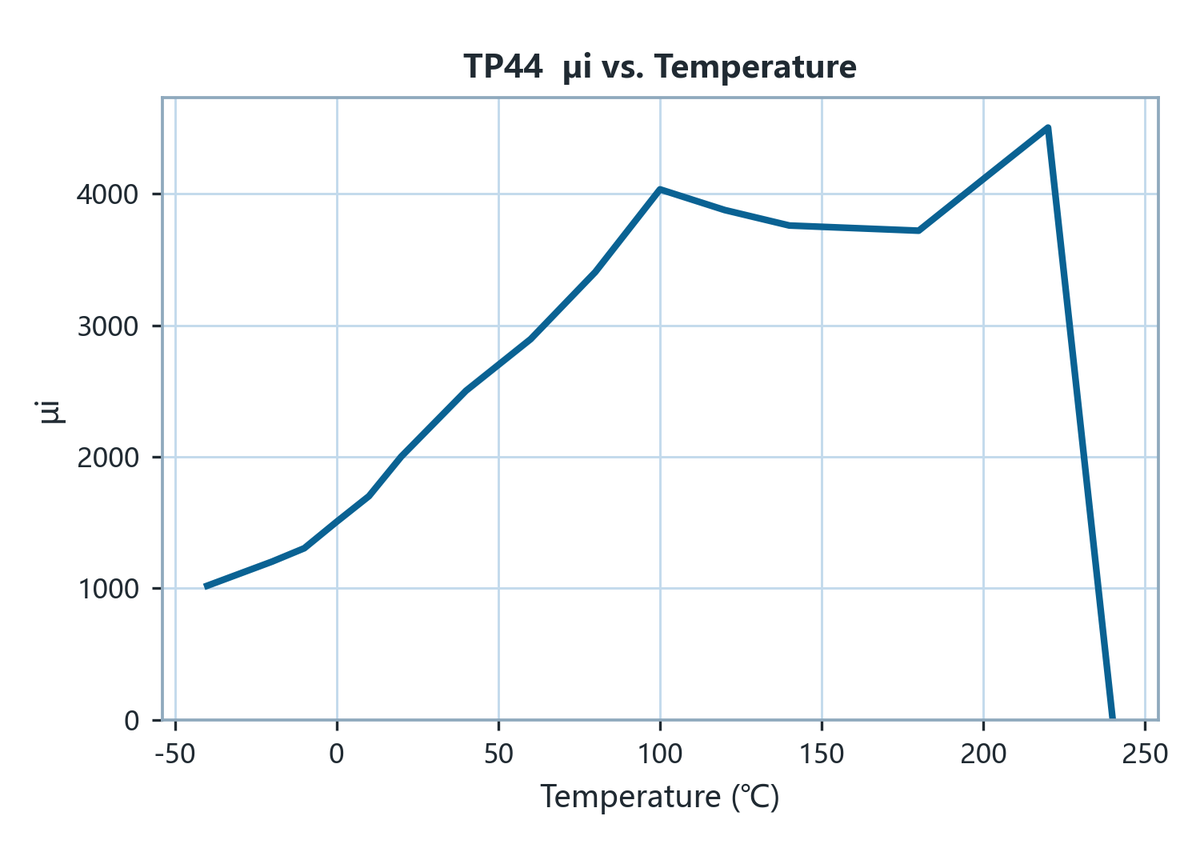

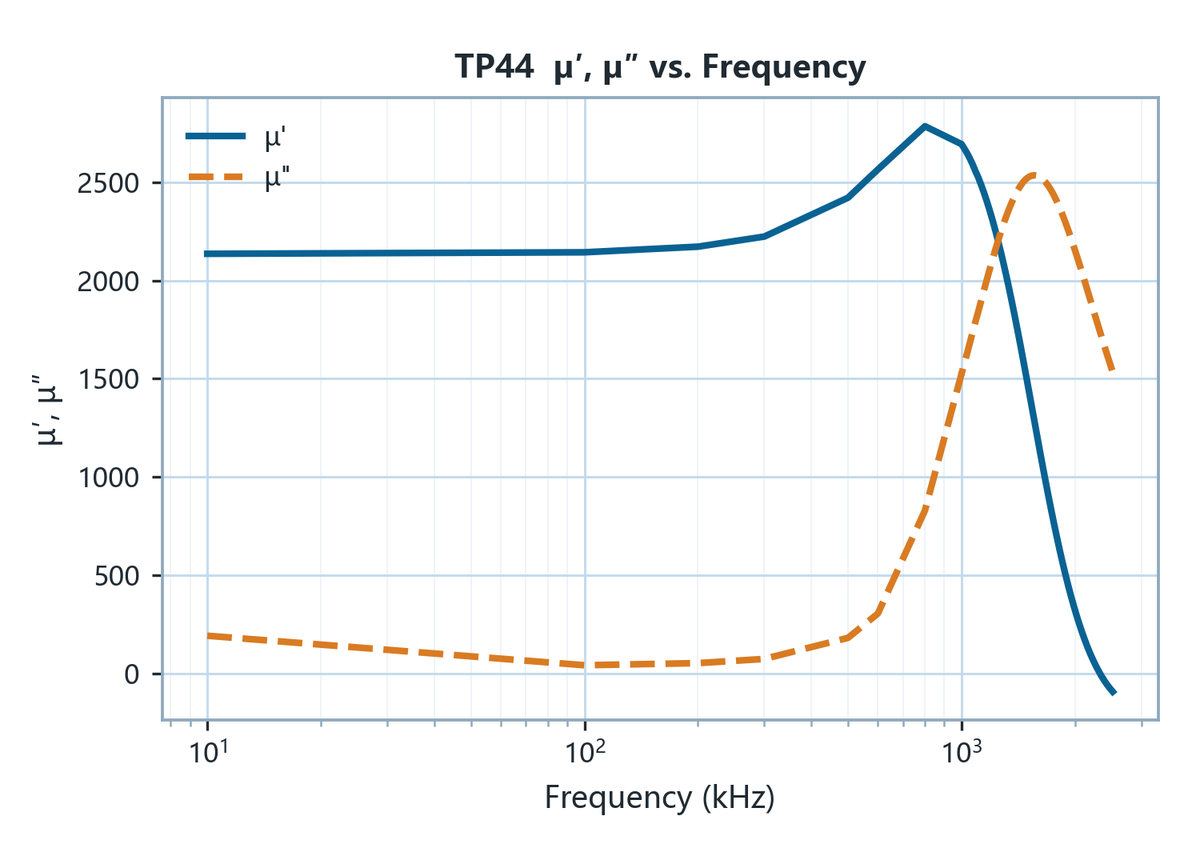

| 初始磁導率 Initial Permeability μi | 100 kHz & <0.2 mT | 2000±25% | ||

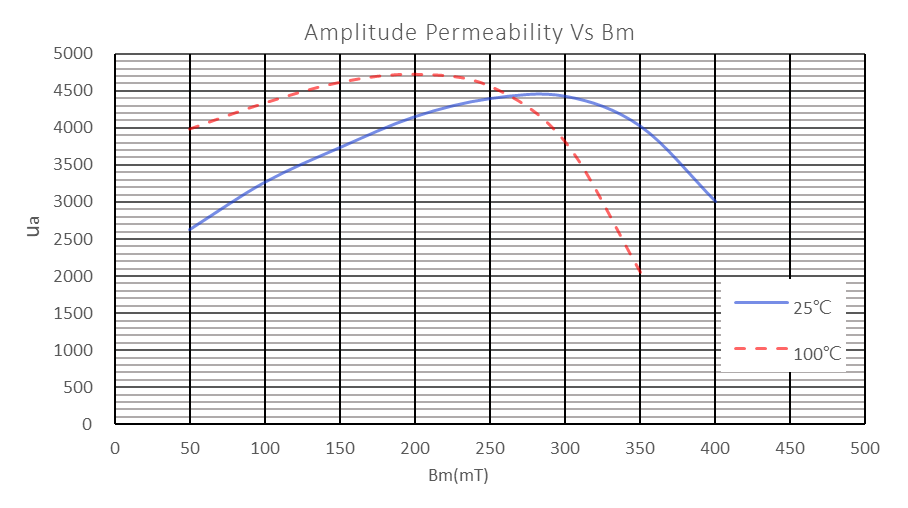

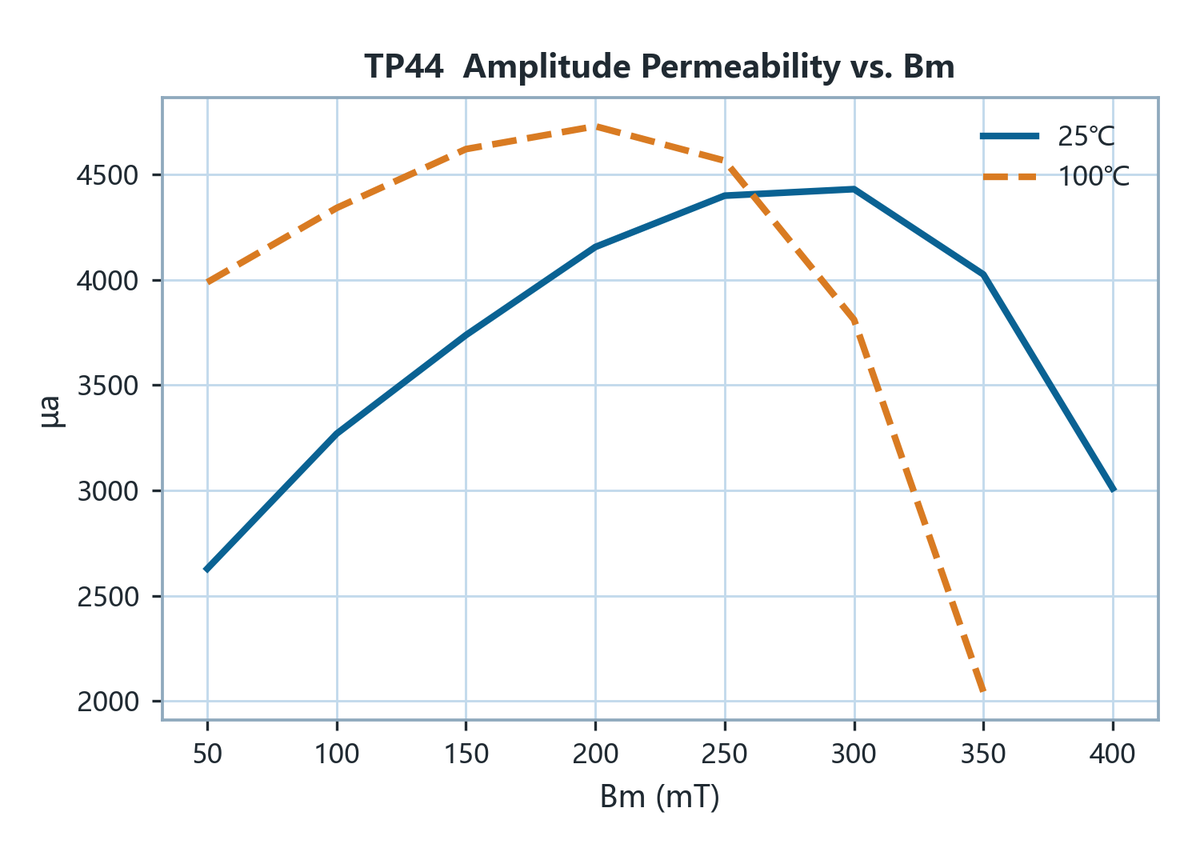

| 增幅磁導率 Amplitude Permeability μa | 25 kHz/400 mT | > 3000 | > 2700 | |

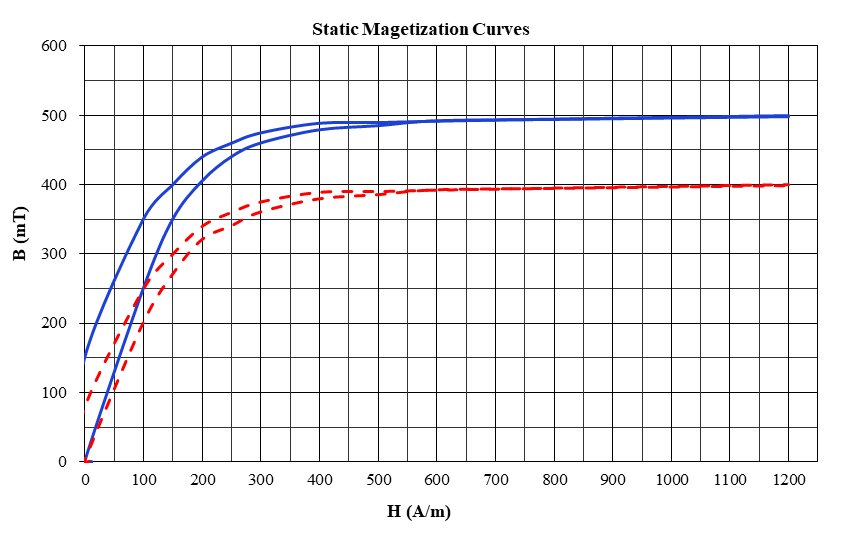

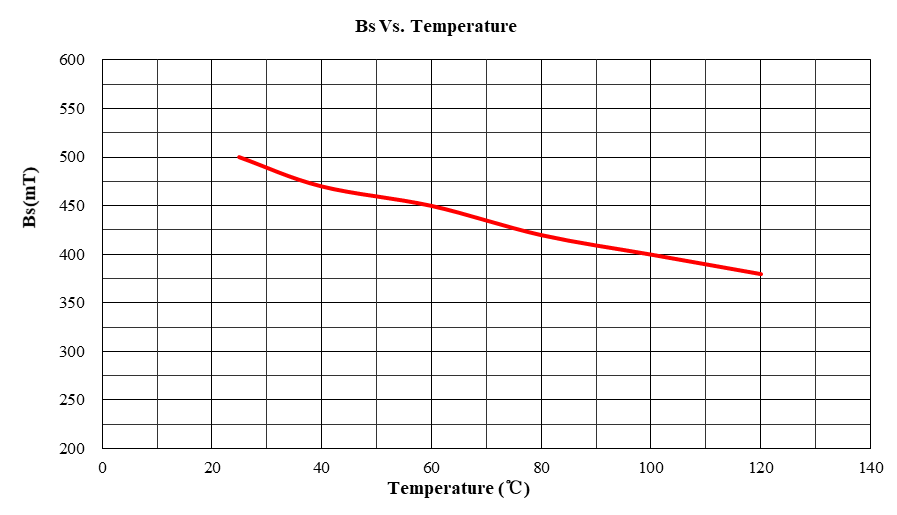

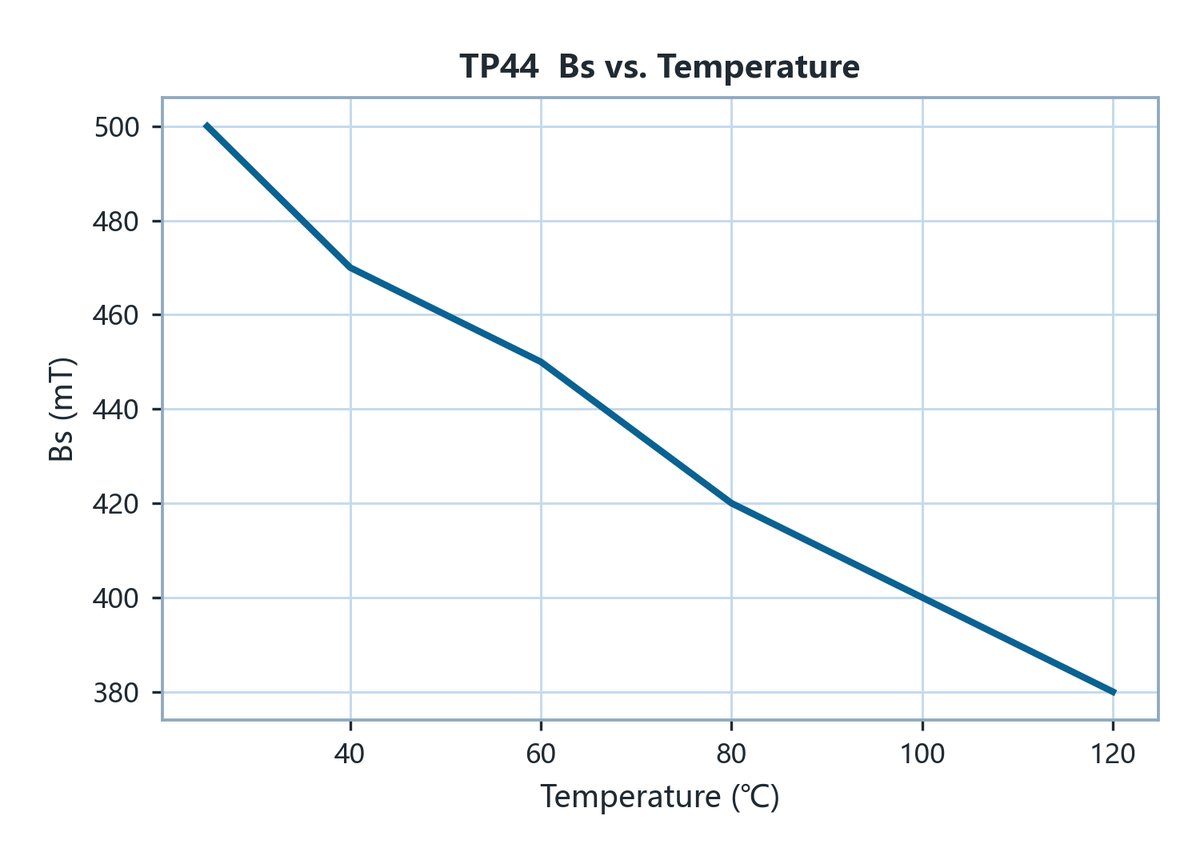

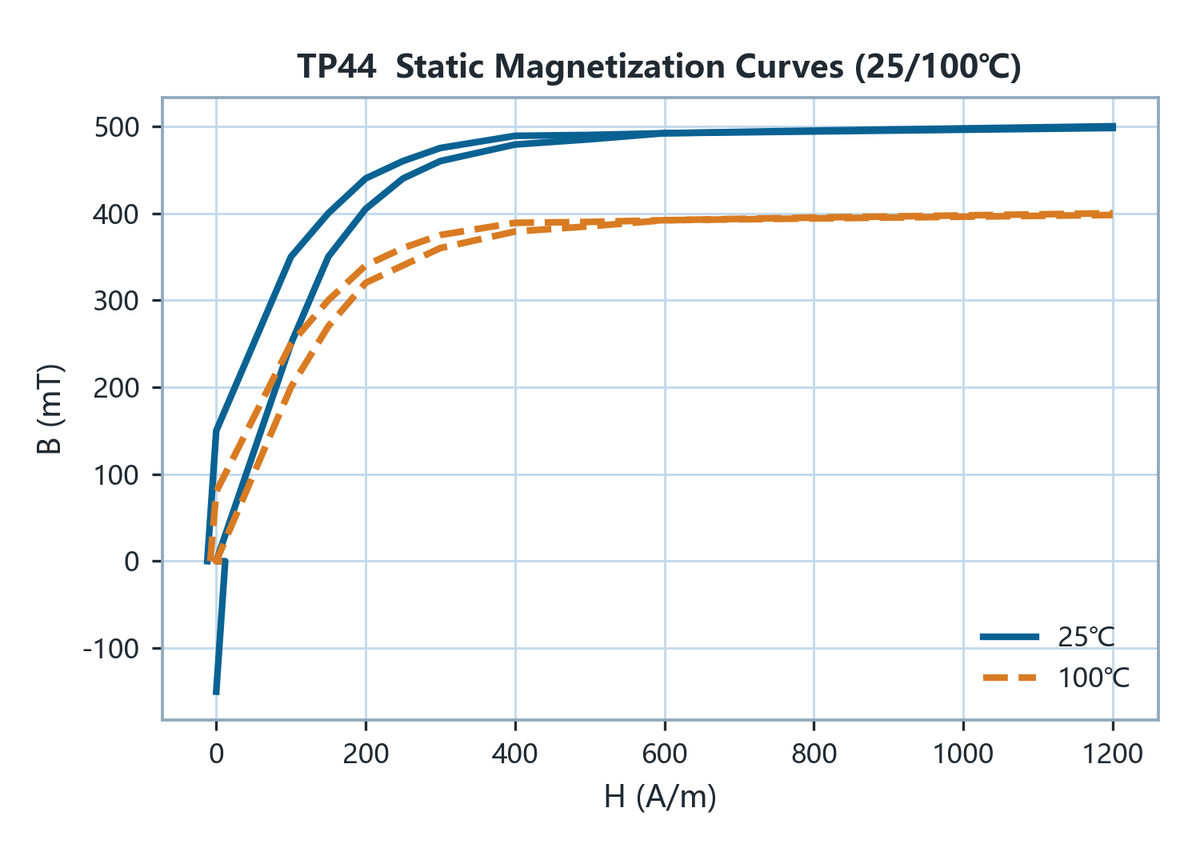

| 飽和磁通密度 Saturation Flux Density Bs | 1200 A/m 100 Hz | 500 | 400 | mT |
| 殘留磁通密度 Remanence Br | 1200 A/m 100 Hz | 150 | 80 | mT |
| 矯頑力 Coercivity Hc | 1200 A/m 100 Hz | 12 | 8 | A/m |
| 相對損耗因子 Loss Factor | 100 kHz & <0.2 mT | < 5 | 10⁻⁶ | |
| 居里溫度 Curie Temperature Tc | 100 kHz & <0.2 mT | >220 | ℃ | |
| 密度 Density D | 阿基米德法 Archimedes method | 4.8 | g/cm³ | |
| 電阻率 Electrical Resistivity ρ | 直流電流 DC Current | >6.5 | Ω·m |

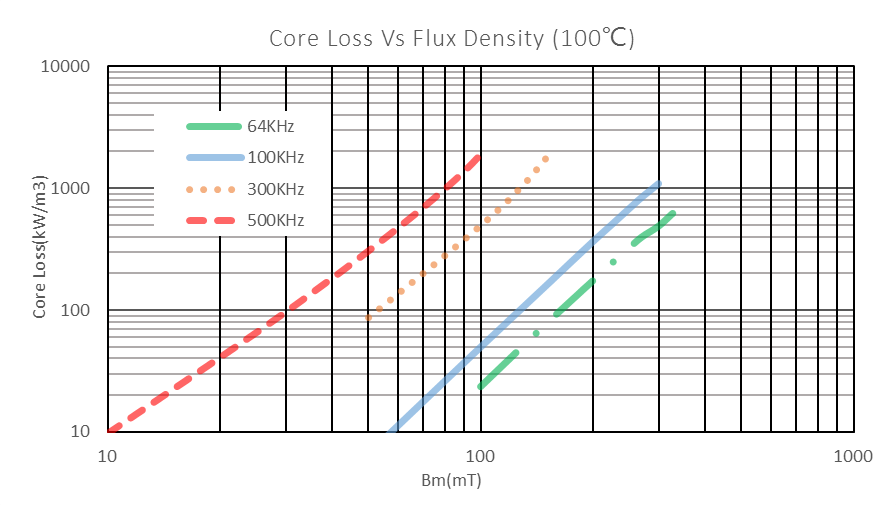

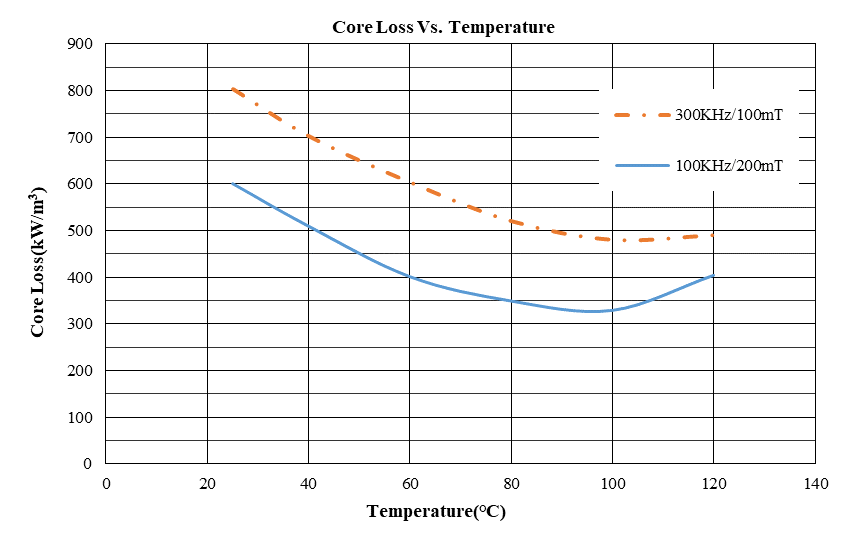

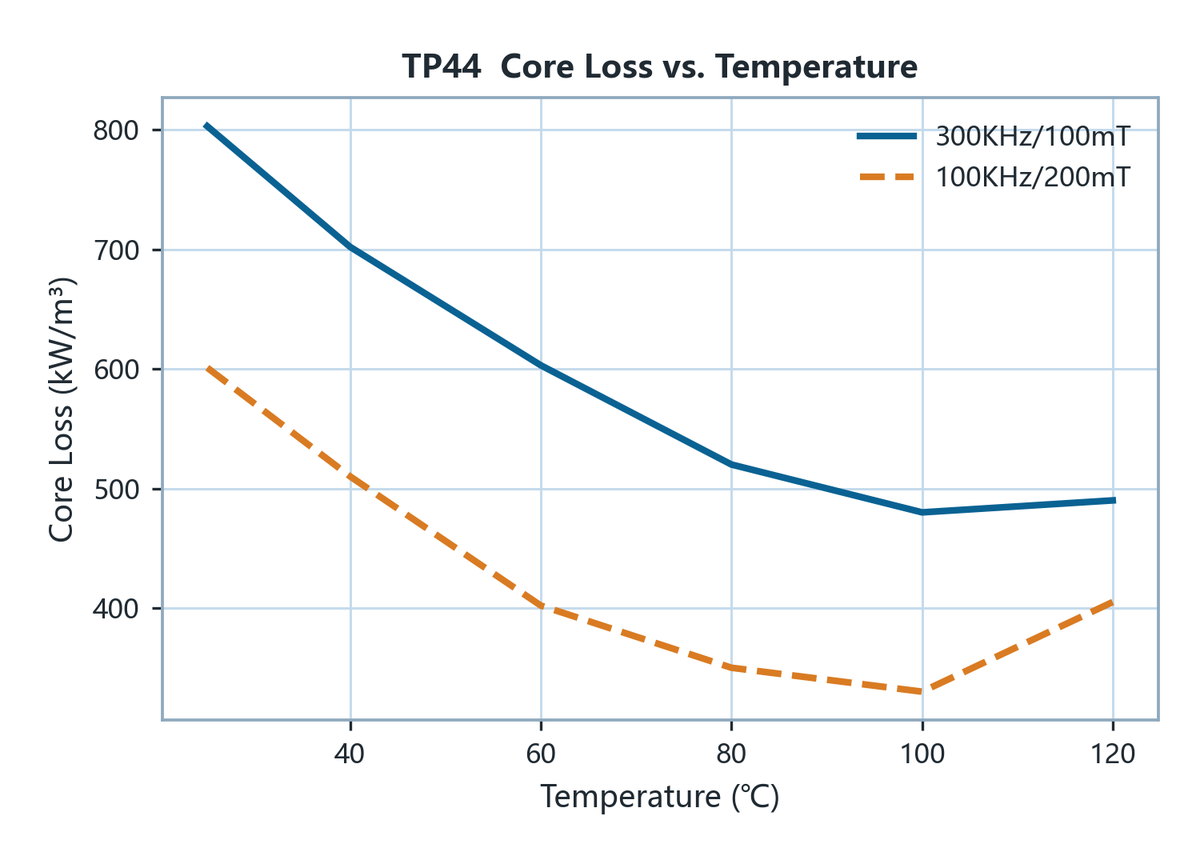

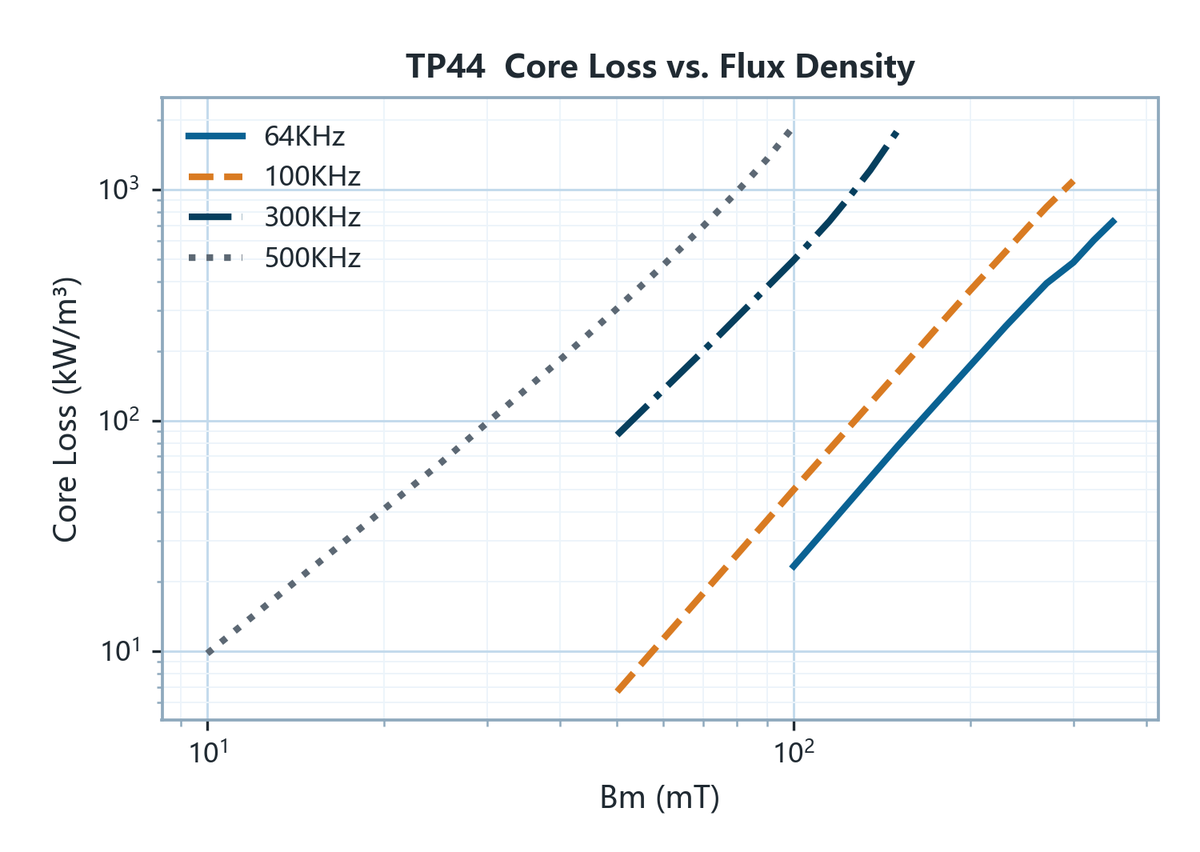

功率損耗 Pcv Power Loss · kW/m³
| 測試條件 Condition | 25 ℃ | 100 ℃ |
| 25 kHz/200 mT | 120 | 50 |
| 100 kHz/200 mT | 600 | 330 |
| 300 kHz/100 mT | 800 | 500 |
Steinmetz 係數 Pcv = K·f^α·B^β
| 頻段 Range | K | α | β |
| 100 ≤500 | 6.64E-08 | 1.95132 | 2.55001 |
