T05 高磁導率高飽和材料
- 產品代號
- 化學式
- 外觀
-
特性
T05 為高磁導率高飽和錳鋅鐵氧體，初始磁導率（μi）5000，飽和磁通密度（Bs）450 mT（25 ℃）／310 mT（100 ℃），居里溫度高於 150 ℃。在高磁導率族中它的 Bs 與 Tc 最高——100 ℃ 仍有 310 mT，比 T06／T12 多出 100 mT 以上——搭配族內最低的 100 kHz 相對損耗因子（低於 6×10⁻⁶）、磁滯常數 ηB 0.3×10⁻⁶/mT 與 8 A/m 的 100 ℃ 矯頑力（Hc），既能承受脈衝變壓器的較大磁通擺幅，又保有訊號變壓器要求的低失真。在高磁導率族中，T05 是耐溫與 Bs 兼顧的通用基準：只需感量、磁通很低時往 T06／T07 走（μi 6000／7000）；最高共模阻抗選 T10／T12；電阻率與頻寬優先時選 E02。μi 5000 在族內屬中段，換取的是最寬的溫度與磁通工作窗。
- 品名
- 特長
-
用途
典型應用為寬頻與脈衝訊號變壓器、電流互感器、閘極驅動隔離變壓器與電源輸入端共模扼流圈。
-
附件下載
產品介紹

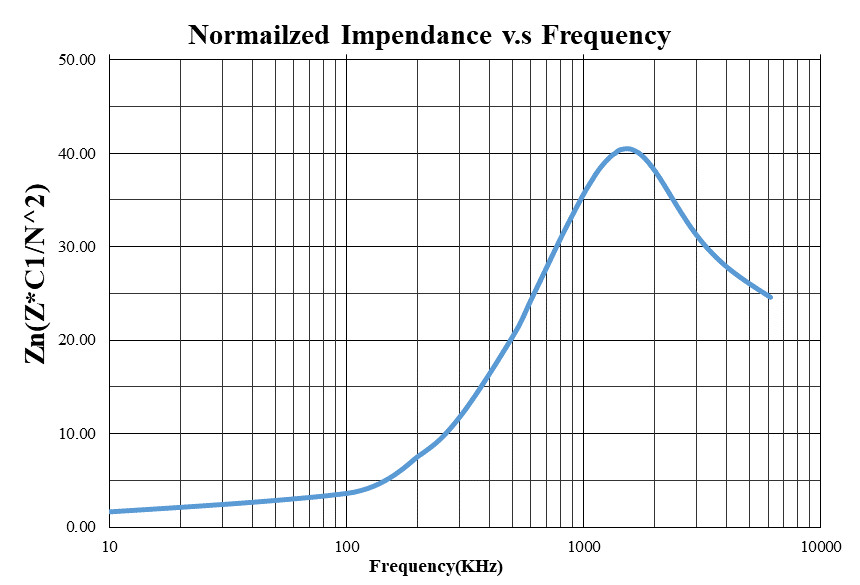

電磁特性 Magnetic Characteristics
| 特性 Characteristic | 條件 Condition | 25 ℃ | 100 ℃ | 單位 Unit |

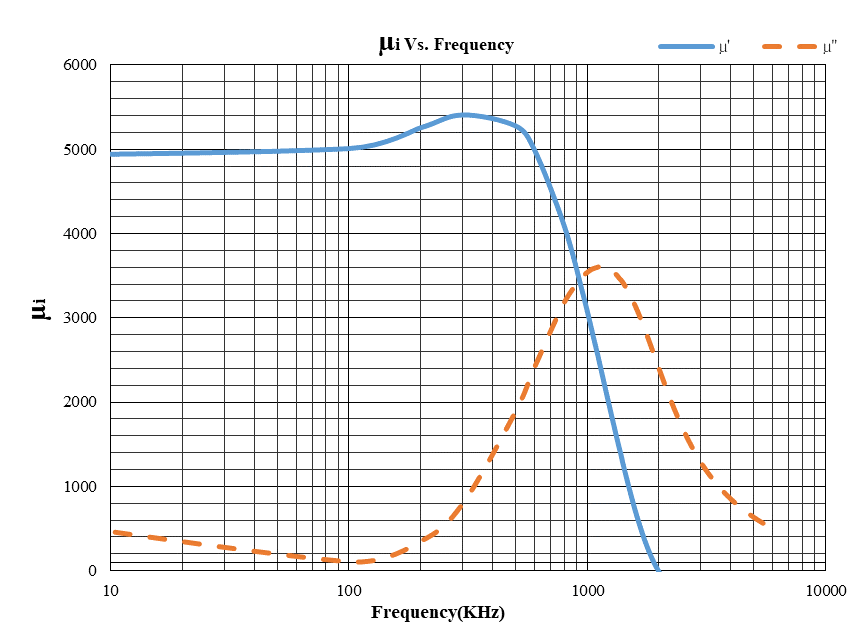

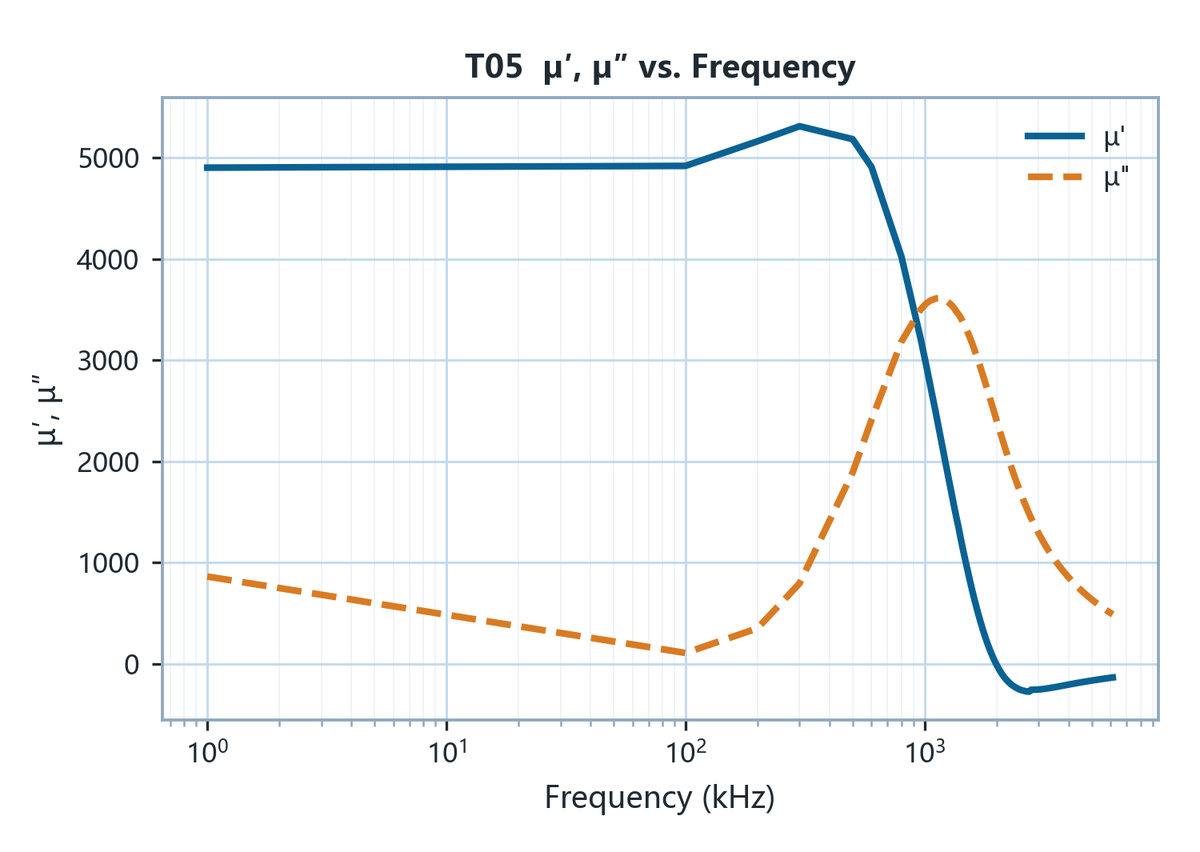

| 初始磁導率 Initial Permeability μi | 100 kHz & <0.2 mT | 5000±25% | ||

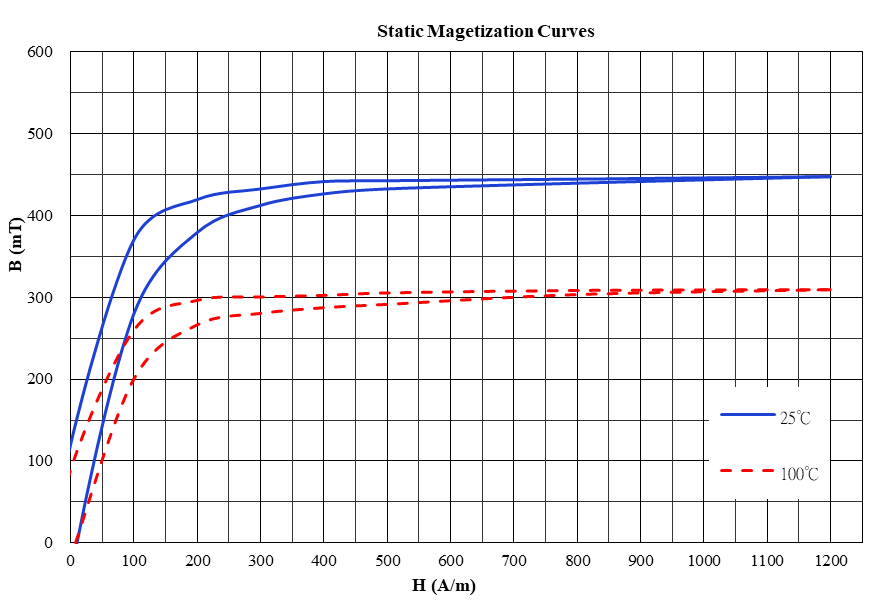

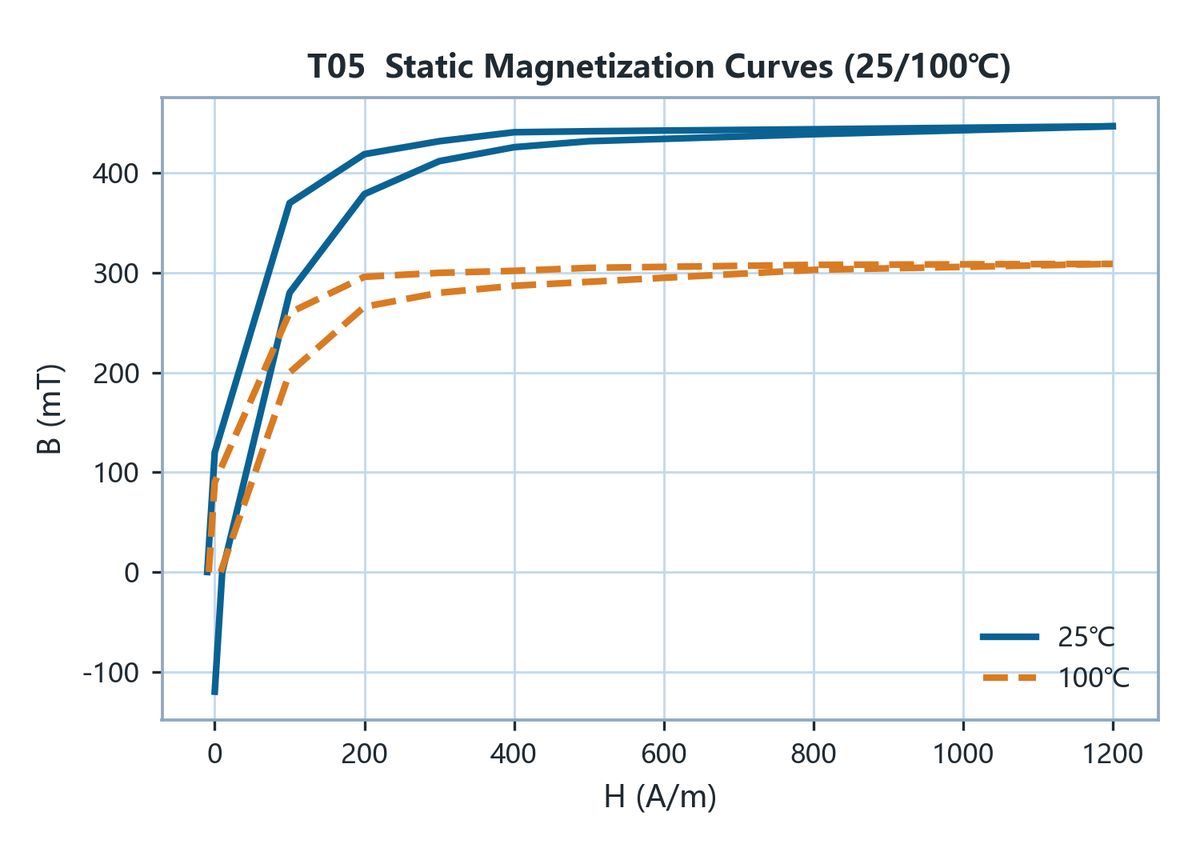

| 飽和磁通密度 Saturation Flux Density Bs | 1200 A/m 50 Hz | 450 | 310 | mT |
| 殘留磁通密度 Remanence Br | 1200 A/m 50 Hz | 120 | 90 | mT |
| 矯頑力 Coercivity Hc | 1200 A/m 50 Hz | 10 | 8 | A/m |

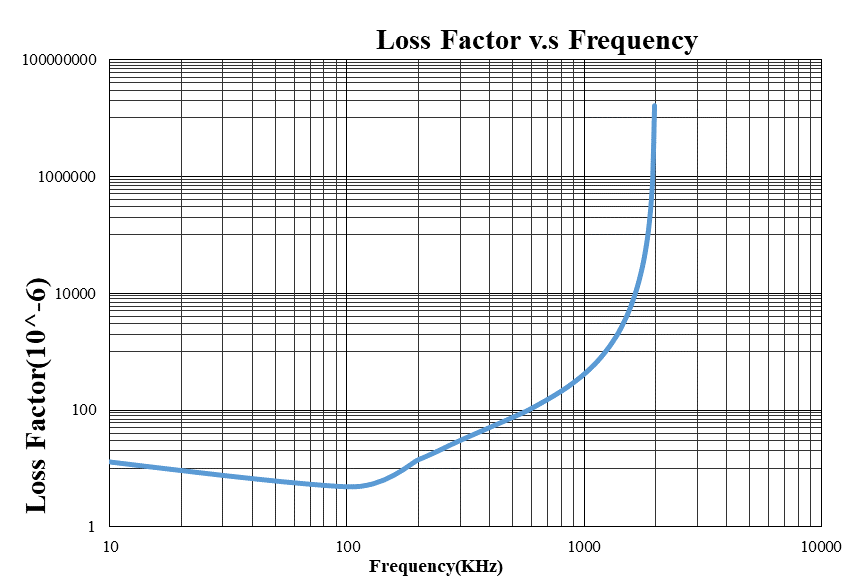

| 相對損耗因子 Loss Factor | 100 kHz | <6 | 10⁻⁶ | |
| 磁滯常數 Hysteresis Constant ηB | 10 kHz 1.5-3.0 mT | 0.3 | 10⁻⁶/mT | |

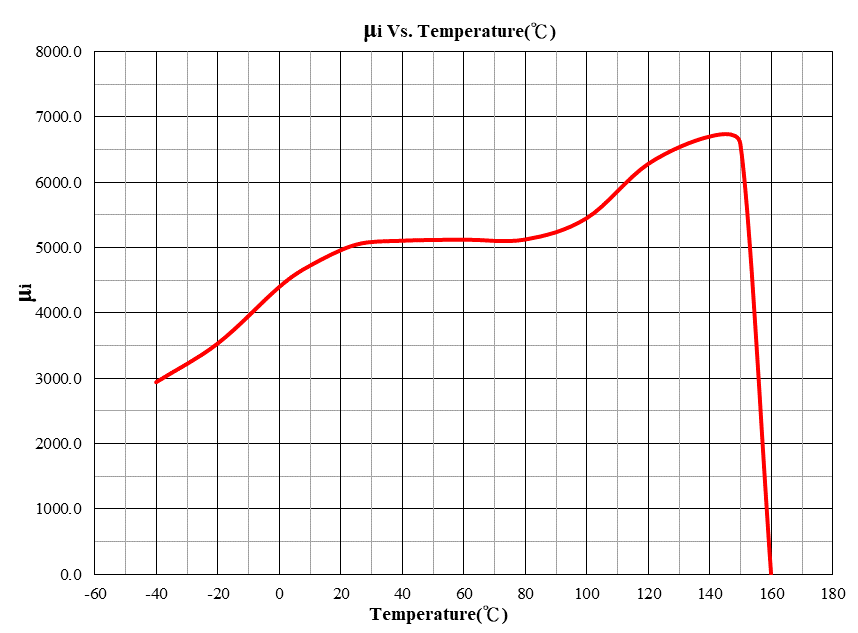

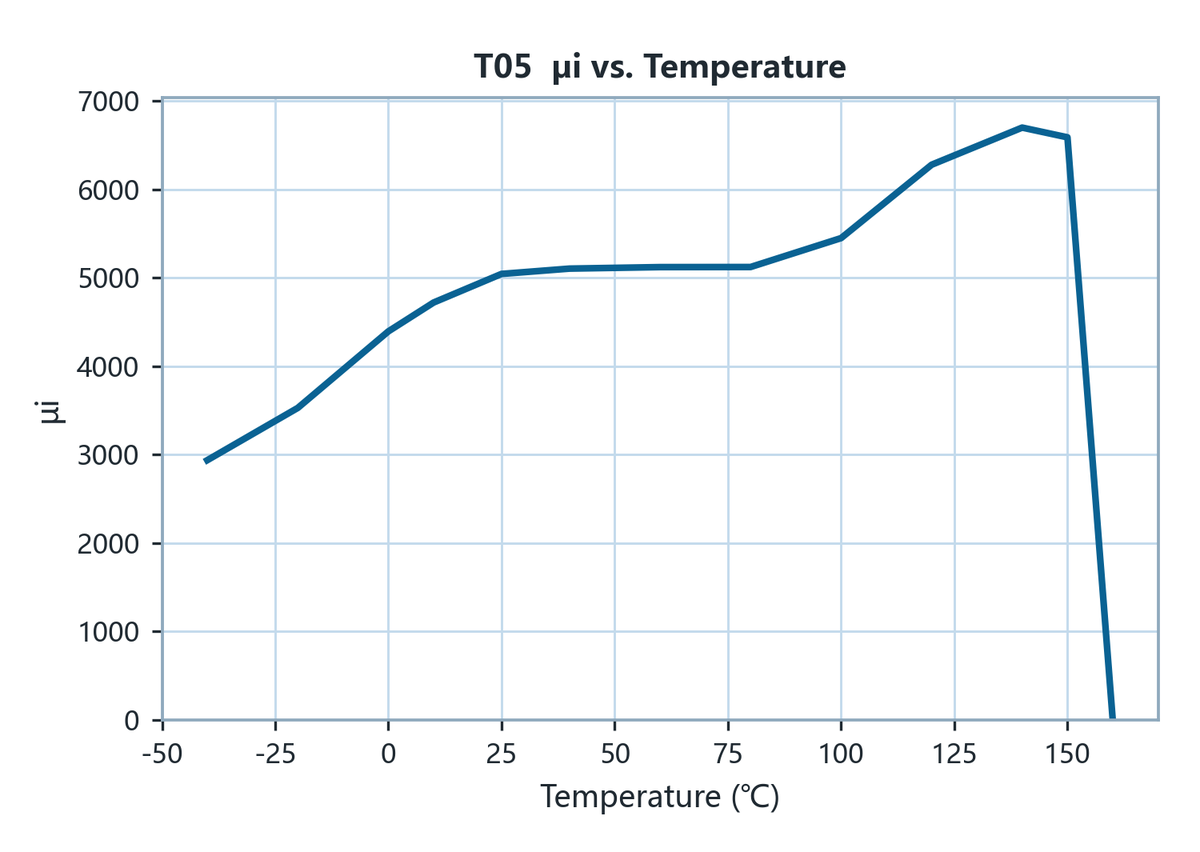

| 溫度係數 Temperature Factor αf | 100 kHz & <0.2 mT | <1.5 | 10⁻⁶ | |
| 居里溫度 Curie Temperature Tc | 100 kHz & <0.2 mT | >150 | ℃ | |
| 密度 Density D | 阿基米德法 Archimedes method | 4.9 | g/cm³ | |
| 電阻率 Electrical Resistivity ρ | 直流電流 DC Current | 1.0 | Ω·m |
