T12 超高磁導率材料
- 產品代號
- 化學式
- 外觀
-
特性
T12 為超高磁導率錳鋅鐵氧體，初始磁導率（μi）12000，為本目錄最高，飽和磁通密度（Bs）400 mT（25 ℃）／210 mT（100 ℃），居里溫度高於 110 ℃。極高的 μi 讓同一感量所需的匝數最少——共模扼流圈得以在最小體積下取得最大的共模阻抗與最低的直流電阻；100 kHz 的相對損耗因子低於 15×10⁻⁶、磁滯常數 ηB 僅 0.5×10⁻⁶/mT，訊號路徑的失真與插入損耗都小。代價是溫度範圍：居里溫度 110 ℃ 與 100 ℃ 時 210 mT 的 Bs，適合室溫至中溫、低磁通的訊號與濾波場合，不宜承受直流偏磁或大磁通擺幅。在高磁導率系列中，需要更高使用溫度與更低殘留磁通時選 T10（μi 10000，Br 60 mT）；要求耐溫與 Bs 兼顧的通用場合選 T05／T06；T07 則是 μi 與溫度穩定性的折衷。
- 品名
- 特長
-
用途
典型應用為電源輸入端共模扼流圈、寬頻與xDSL／乙太網路訊號變壓器、EMI 濾波器與低頻電流互感器。
-
附件下載
產品介紹

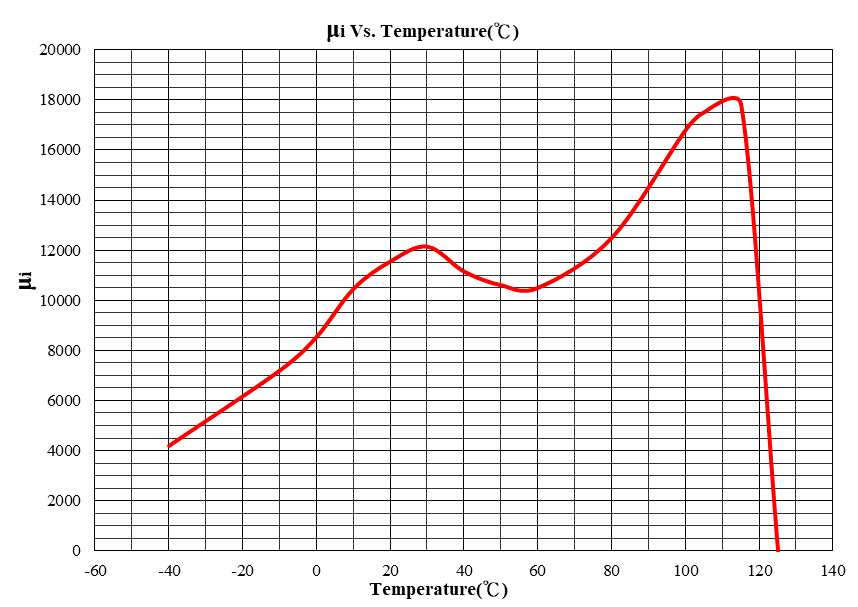

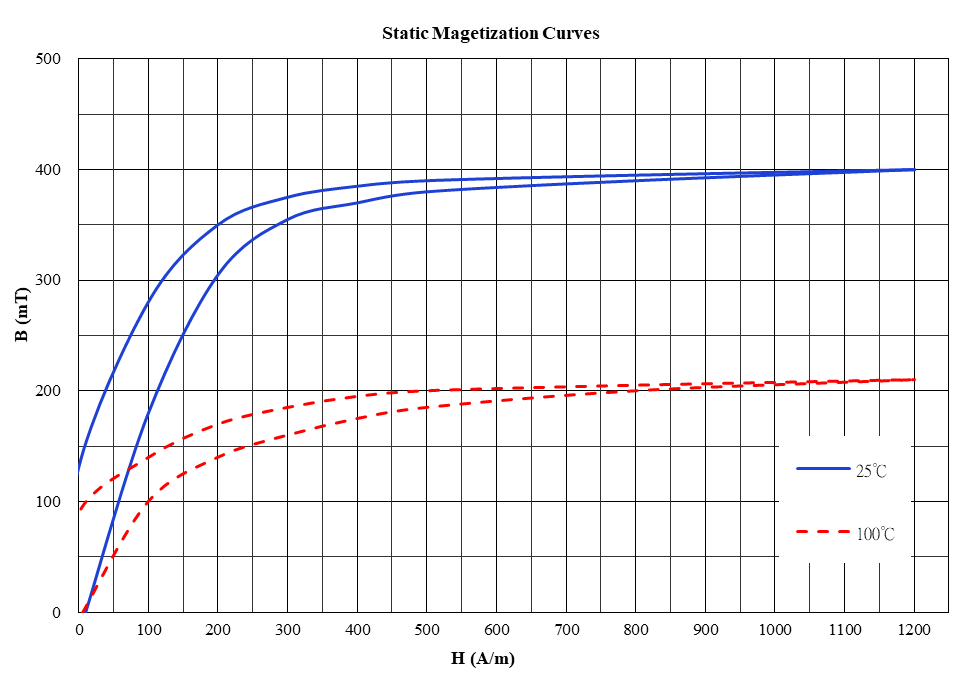

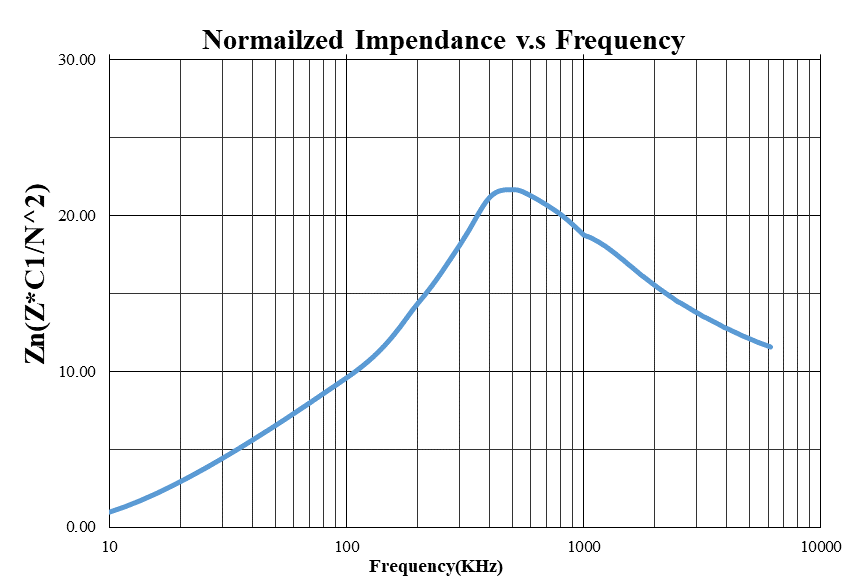

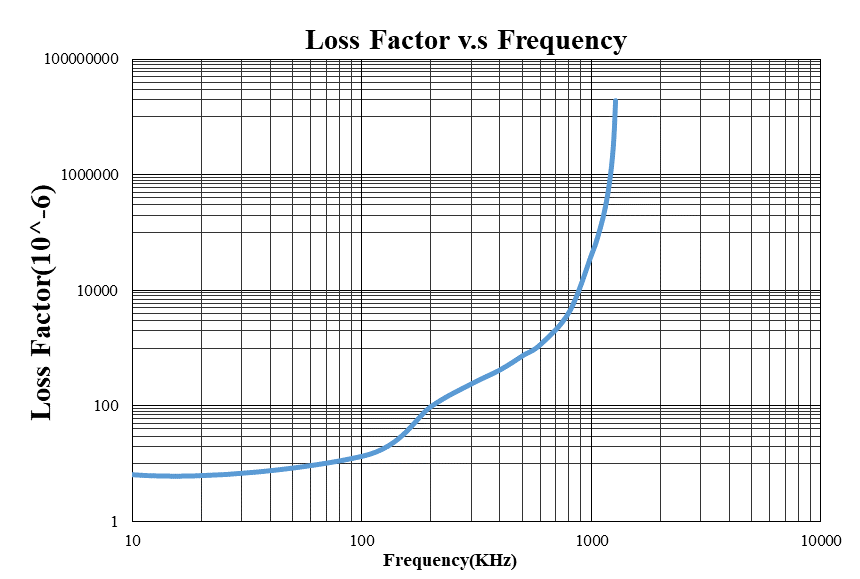

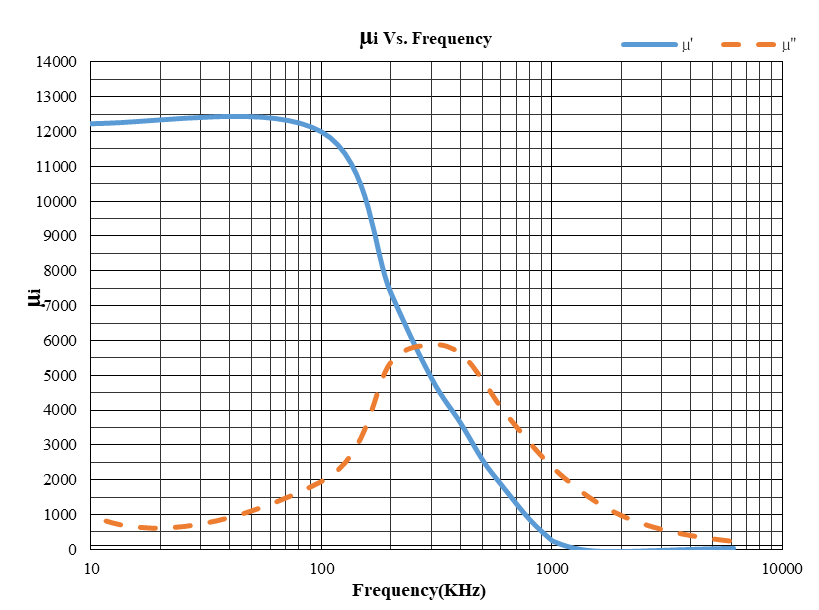

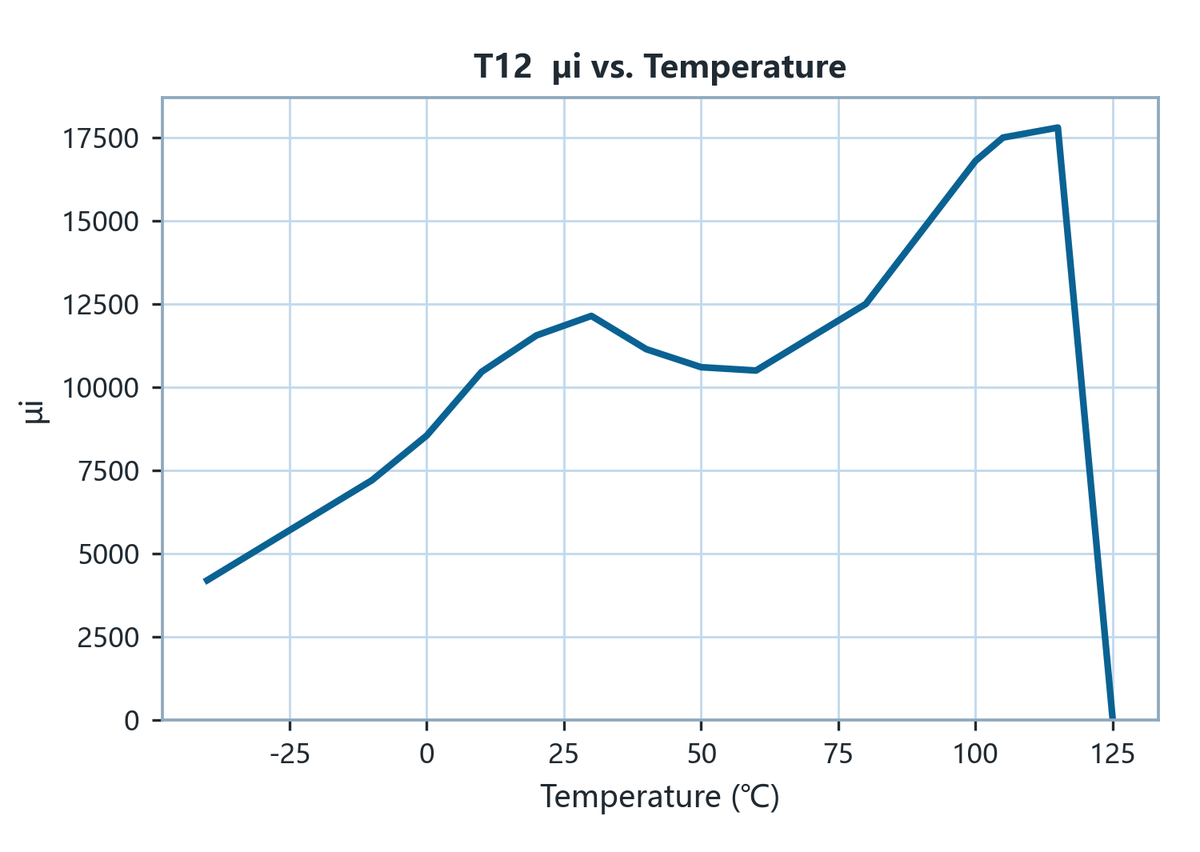

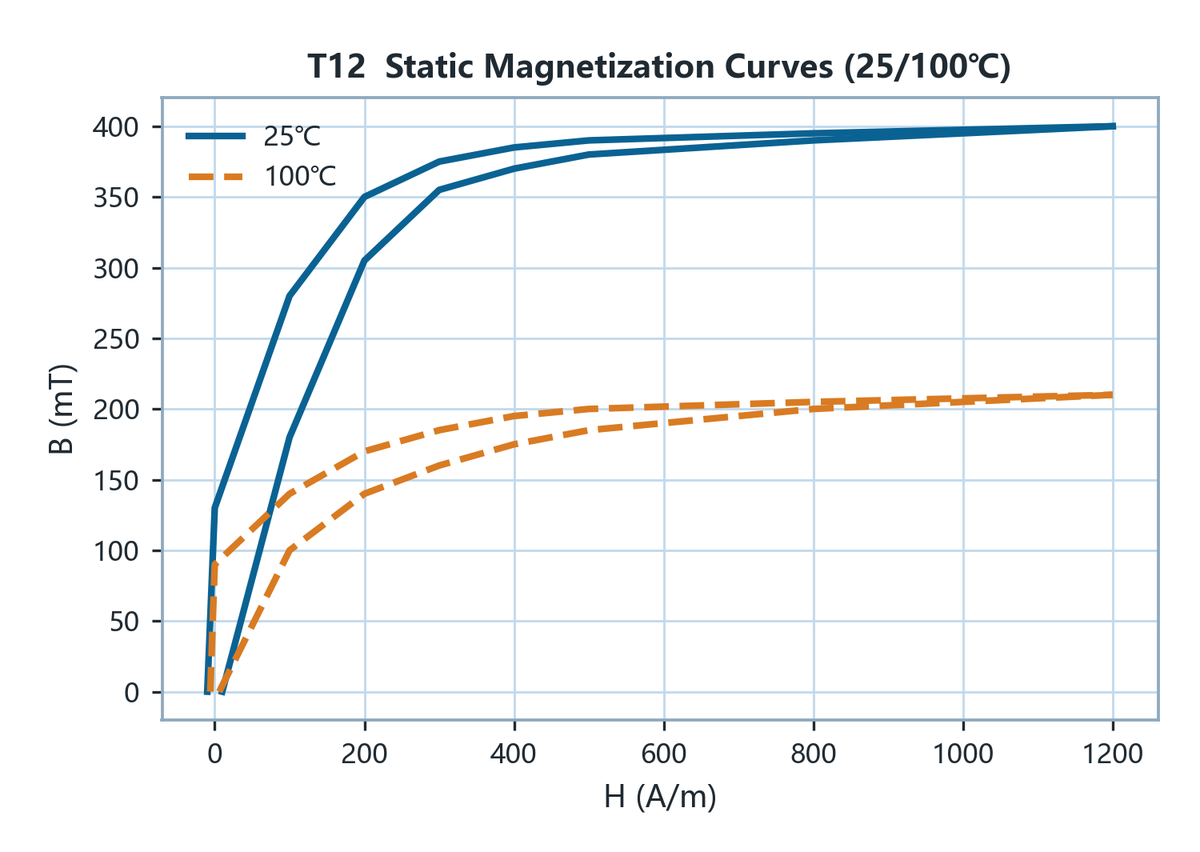

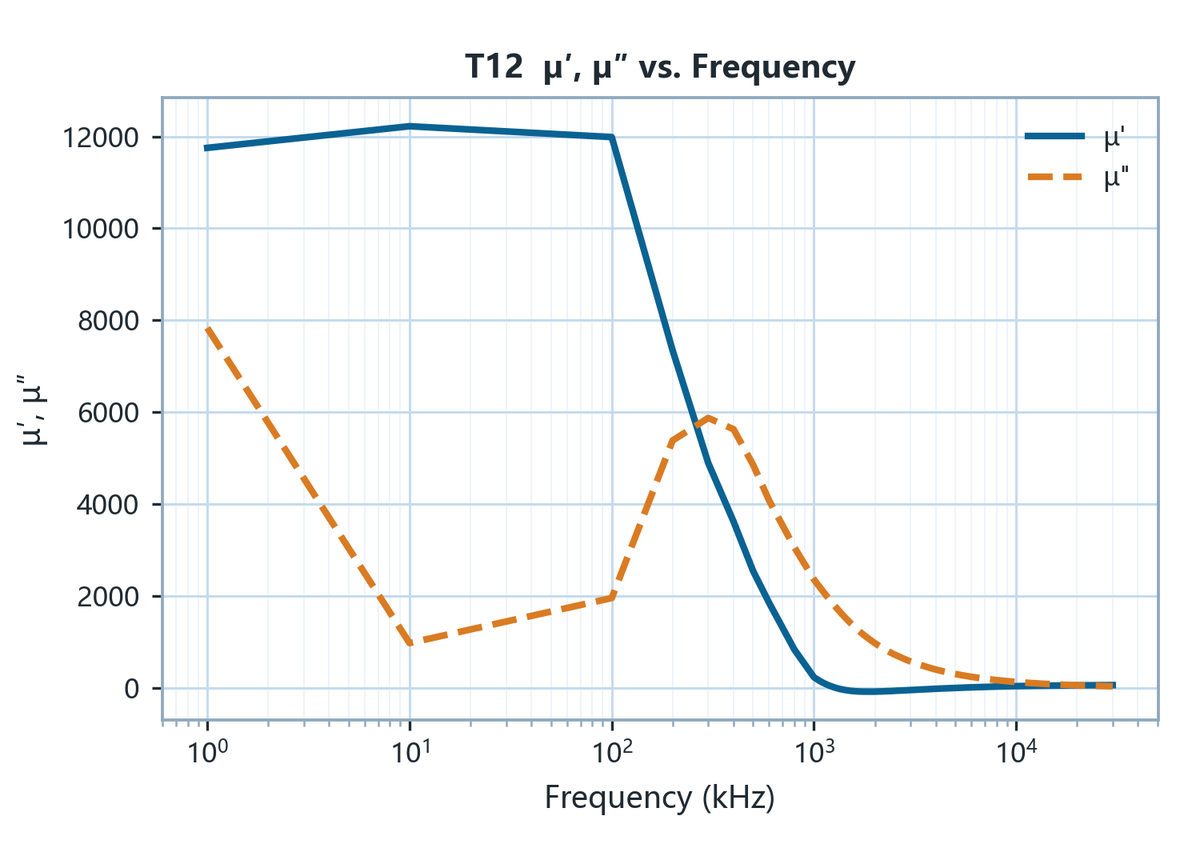

電磁特性 Magnetic Characteristics
| 特性 Characteristic | 條件 Condition | 25 ℃ | 100 ℃ | 單位 Unit |
| 初始磁導率 Initial Permeability μi | 10 kHz & <0.2 mT | 12000±30% | ||
| 飽和磁通密度 Saturation Flux Density Bs | 1200 A/m 50 Hz | 400 | 210 | mT |
| 殘留磁通密度 Remanence Br | 1200 A/m 50 Hz | 130 | 110 | mT |
| 矯頑力 Coercivity Hc | 1200 A/m 50 Hz | 10 | 6 | A/m |
| 相對損耗因子 Loss Factor | 100 kHz | <15 | 10⁻⁶ | |
| 磁滯常數 Hysteresis Constant ηB | 100 kHz 1.5-3.0 mT | 0.5 | 10⁻⁶/mT | |
| 溫度係數 Temperature Factor αf | 100kHz <0.2 mT | 0~2.0 | 10⁻⁶ | |
| 居里溫度 Curie Temperature Tc | 100 kHz & <0.2 mT | >110 | ℃ | |
| 密度 Density D | 阿基米德法 Archimedes method | 5.0 | g/cm³ | |
| 電阻率 Electrical Resistivity ρ | 直流電流 DC Current | 0.1 | Ω·m |
