DL6高磁通耐熱衝擊材料
- 產品代號
- 化學式
- 外觀
-
特性
DL6 為鎳鋅鐵氧體材料，初始導磁率（μi）約 300，飽和磁通密度（Bs）約 440 mT（25 ℃）／370 mT（100 ℃），居里溫度高於 260 ℃。此材料以略低的導磁率換取全系列最高的磁通密度與溫度上限——100 ℃ 仍保有 370 mT，Tc 高於 260 ℃，可承受極端溫度循環（−40 ℃ 至 +200 ℃）與高溫回焊；低磁通下相對損耗因子 20×10⁻⁶（0.1 MHz）／50×10⁻⁶（2.0 MHz），中高頻損耗仍低。在 DL 系列中，DL6 是極限工況版：相較 DL5（Bs 約 420 mT、Tc >240 ℃）再往磁通與耐溫推進一級，代價是標稱導磁率略低、達到同樣感量需要較多匝數；若溫度與磁通需求未達極端等級，DL5 通常是更均衡的選擇。
- 品名
- 特長
-
用途
典型應用為極端溫度環境下的高功率電感與射頻濾波器，以及航太、油井勘探等專用磁性元件，支援車規與軍規電源系統的高電流、高磁通設計，亦適合高可靠性 SMD 元件。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

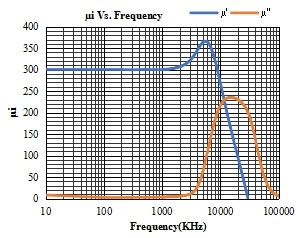

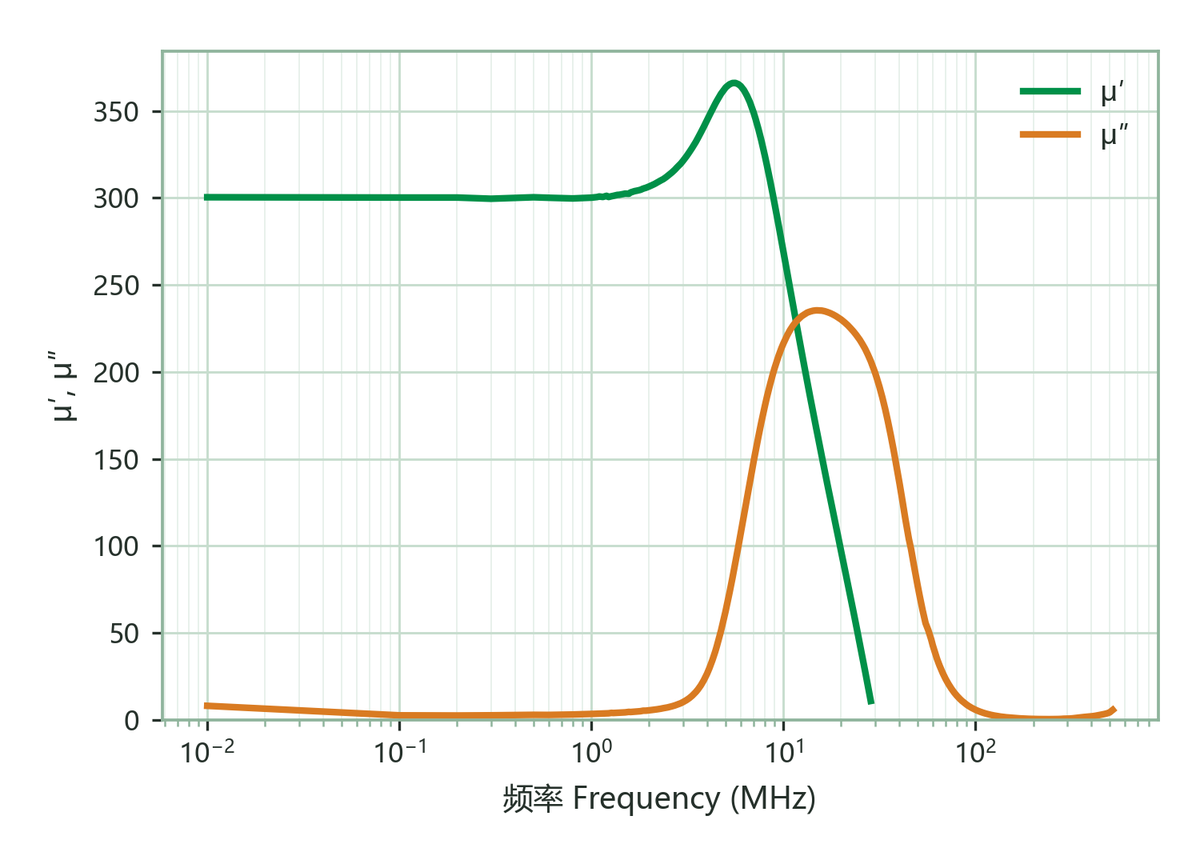

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 300±25% | |

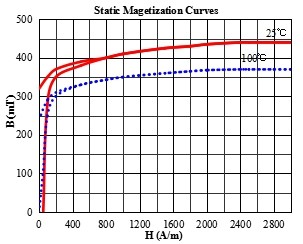

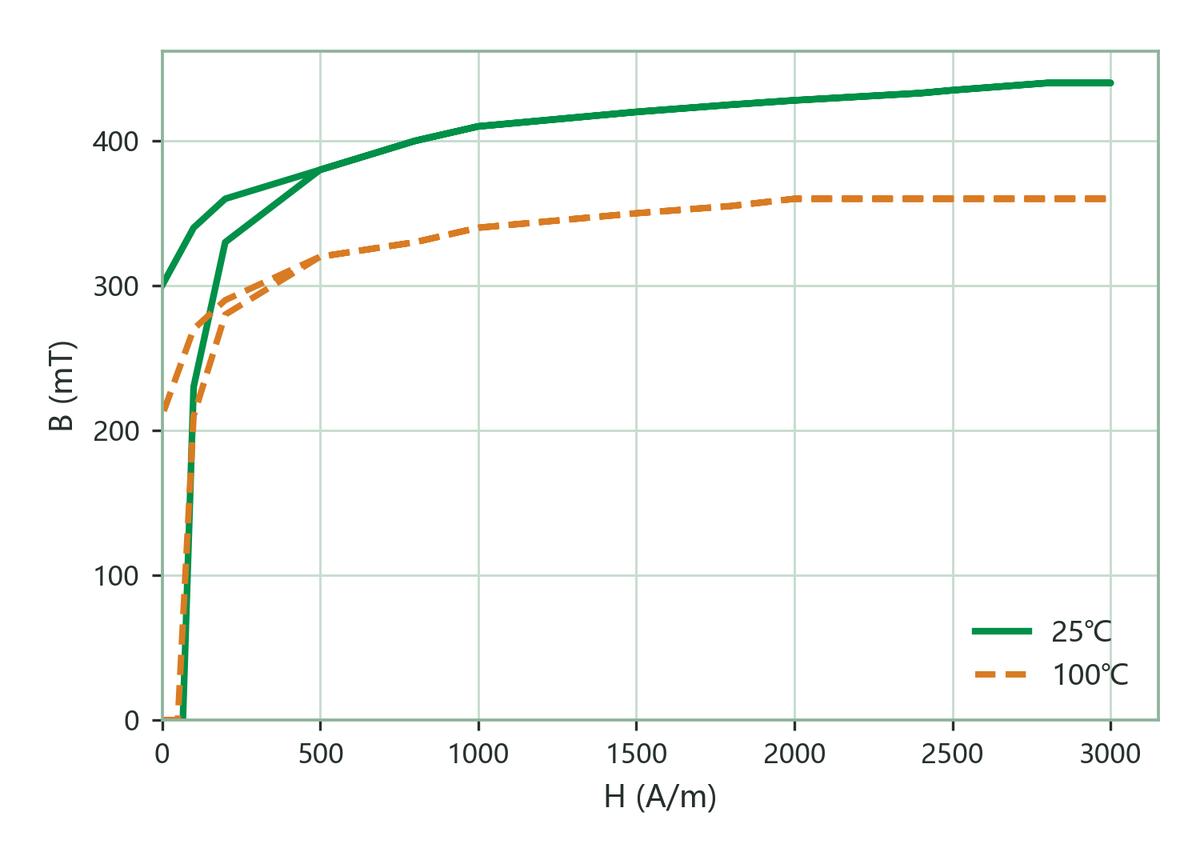

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 440 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 370 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 300 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 204 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 57.7 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 44.3 | ||
| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 25 | ×10⁻⁶/K |

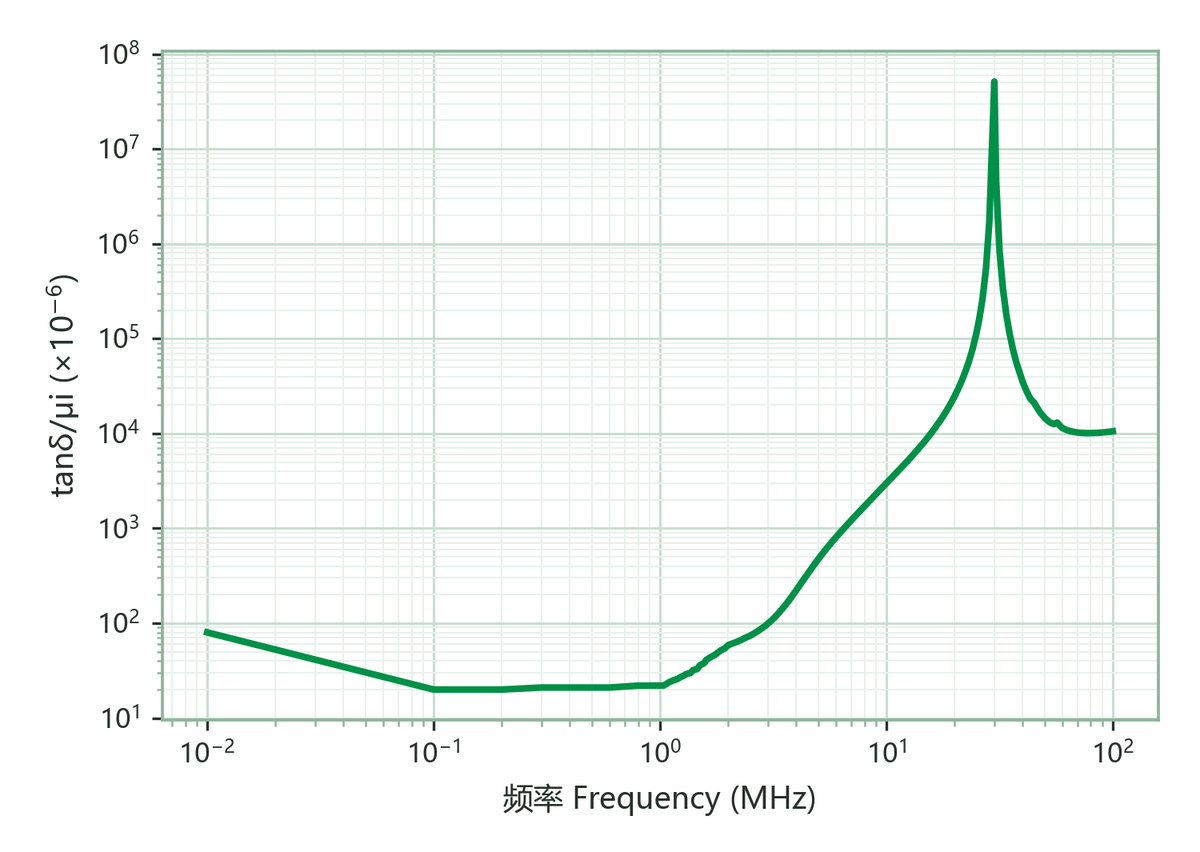

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 20 | ×10⁻⁶ |
| 2.0 MHz & <0.2 mT | 50 | ||

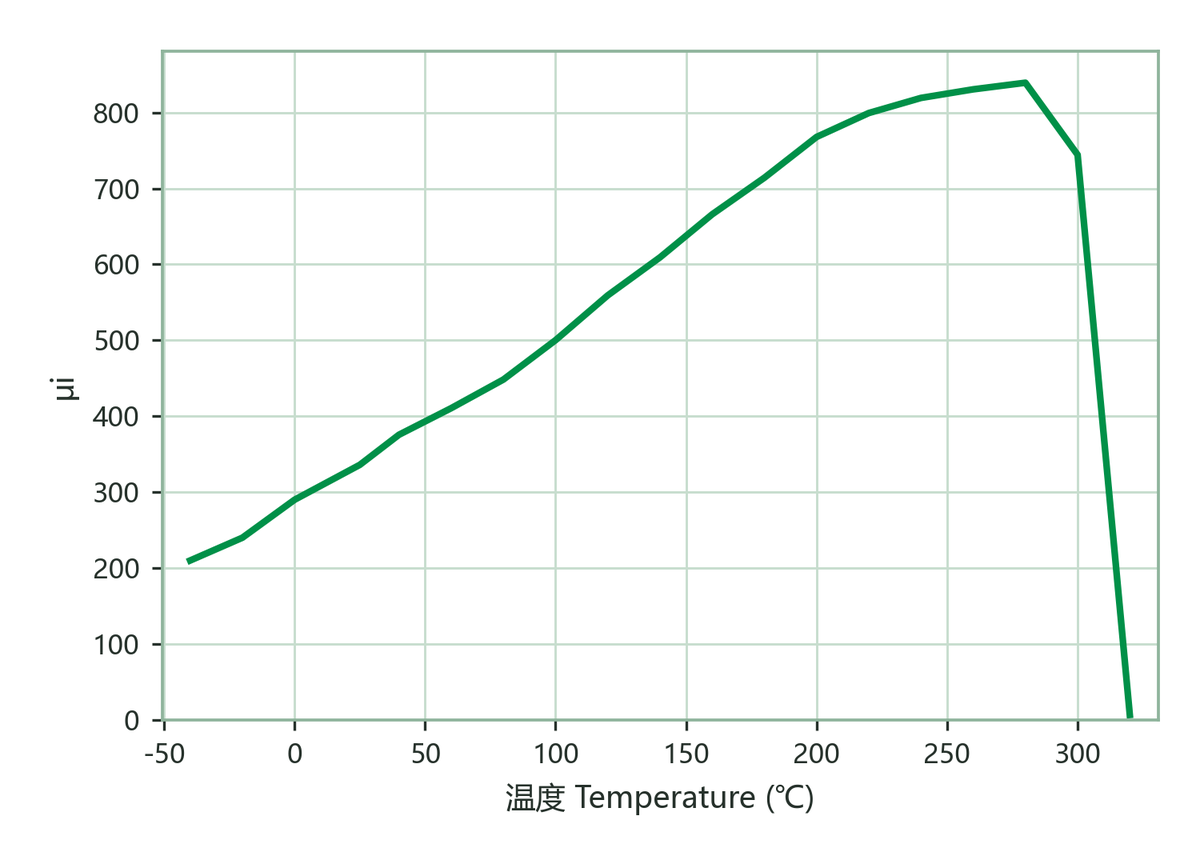

| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >260 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.2 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
| 功率損耗 Pcv Power Loss | 32 kHz / 125 mT · 25 °C/100 °C/120 °C | 390 / 278 / 254 | kW/m³ |
| 64 kHz / 100 mT · 25 °C/100 °C/120 °C | 600 / 410 / 375 | ||
| 100 kHz/100 mT｜500 kHz/30 mT｜1 MHz/30 mT · 25 °C | 1063｜451｜1112 |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。25 ℃ 之功率損耗 Pcv 為 T31×19×8 環形磁芯繞線 3 匝實測。
