DL5H高磁通耐熱衝擊材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    DL5H 為鎳鋅鐵氧體材料，初始導磁率（μi）約 530，飽和磁通密度（Bs）約 400 mT（25 ℃）／305 mT（100 ℃），居里溫度高於 200 ℃。此材料把 DL 功率系的導磁率推到最高，同時保住 400 mT 級的飽和磁通：較高的 μi 提高單位匝數的感量——在環形等閉磁路設計中，同感量所需匝數較少，有利於降低銅損與繞線體積；低矯頑力（Hc 約 22 A/m）亦使磁滯損維持低位。損耗因子於 1.0 MHz 達 80×10⁻⁶，適用頻帶較 DL5 略偏低中頻。耐熱衝擊與耐焊性能優異，可承受急冷急熱與高溫回焊。在 DL 系列中，DL5H 是「高導磁×高磁通」的折衷版：相較 DL5（μi 約 400、Bs 420 mT、Tc >240 ℃）標稱導磁率高約三成，代價是耐溫上限與 100 ℃ 磁通略低——長時間高溫工作優先選 DL5／DL6，常溫至中溫、重視感量與體積時選 DL5H。

  • 品名

  • 特長

  • 用途

    典型應用為高功率寬頻電感、EMI 濾波器與共模扼流圈，特別適合追求感量密度的 SMD 電源模組與工業、車規功率設計。

  • 附件下載附件下載

產品介紹

特性
Characteristic		條件
Condition		值
Value		單位
Unit

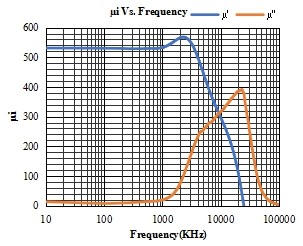

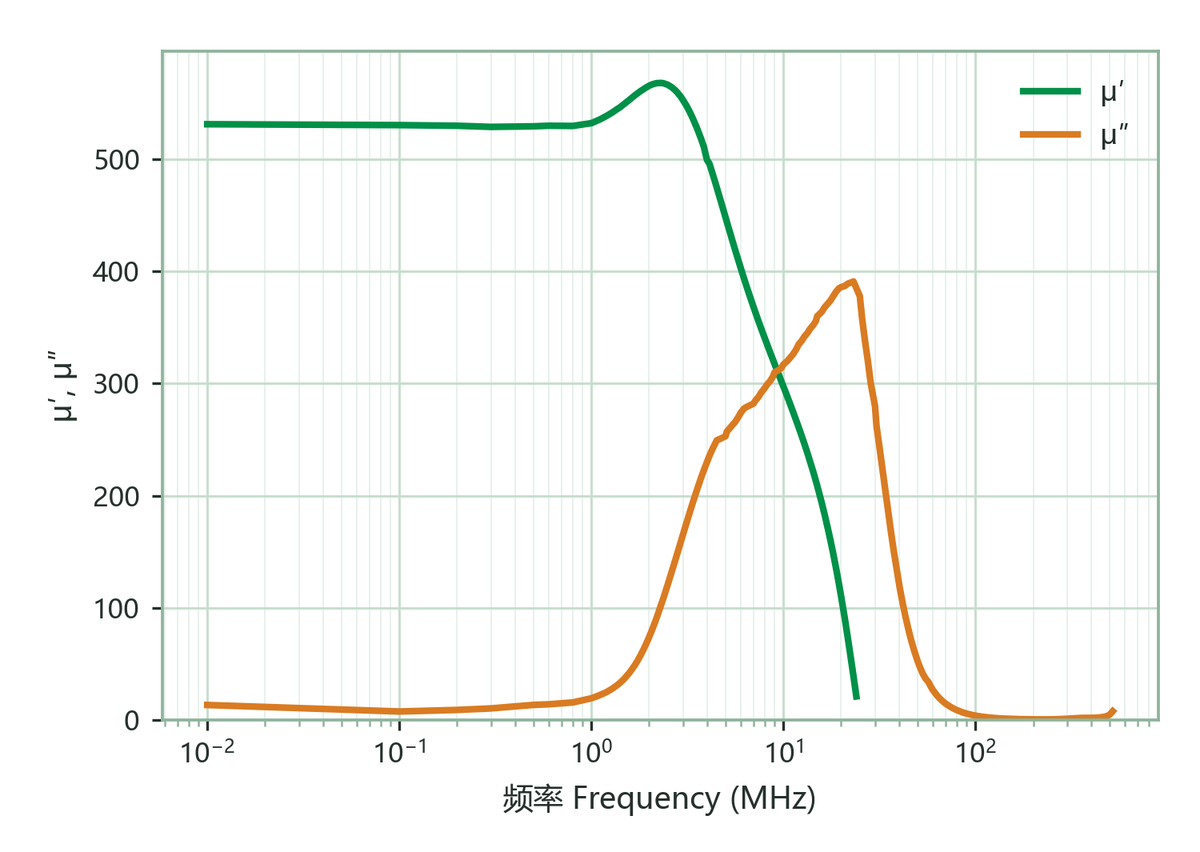

初始磁導率 μi
Initial Permeability		100 kHz & <0.2 mT530±25%

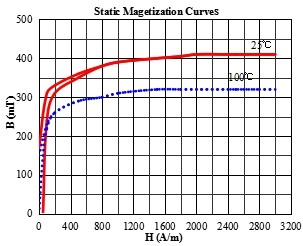

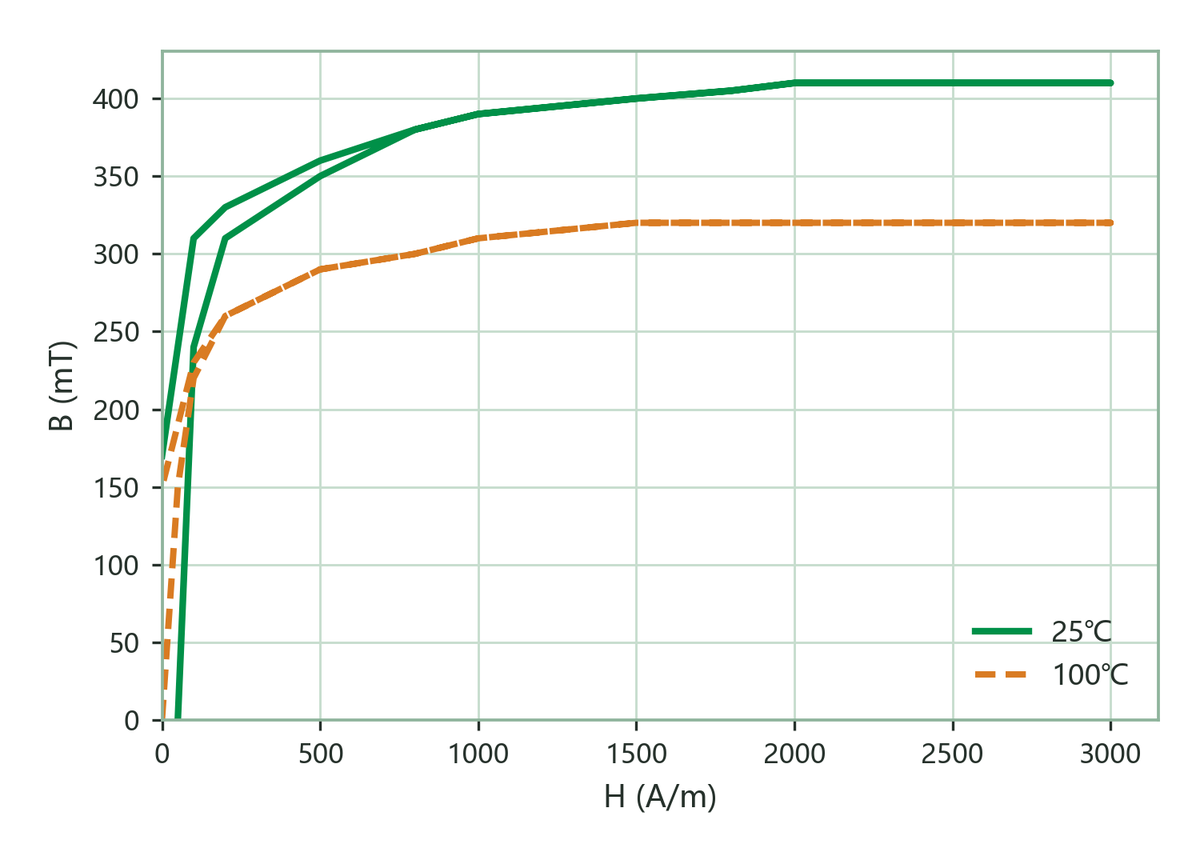

飽和磁通密度 Bs
Saturation Flux Density		3000 A/m · 25 ℃ · 100 Hz400mT
3000 A/m · 100 ℃ · 100 Hz305
殘留磁通密度 Br
Remanence		3000 A/m · 25 ℃ · 100 Hz180mT
3000 A/m · 100 ℃ · 100 Hz100
矯頑力 Hc
Coercivity		3000 A/m · 25 ℃ · 100 Hz22A/m
3000 A/m · 100 ℃ · 100 Hz16

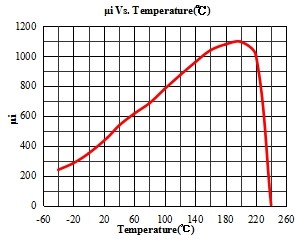

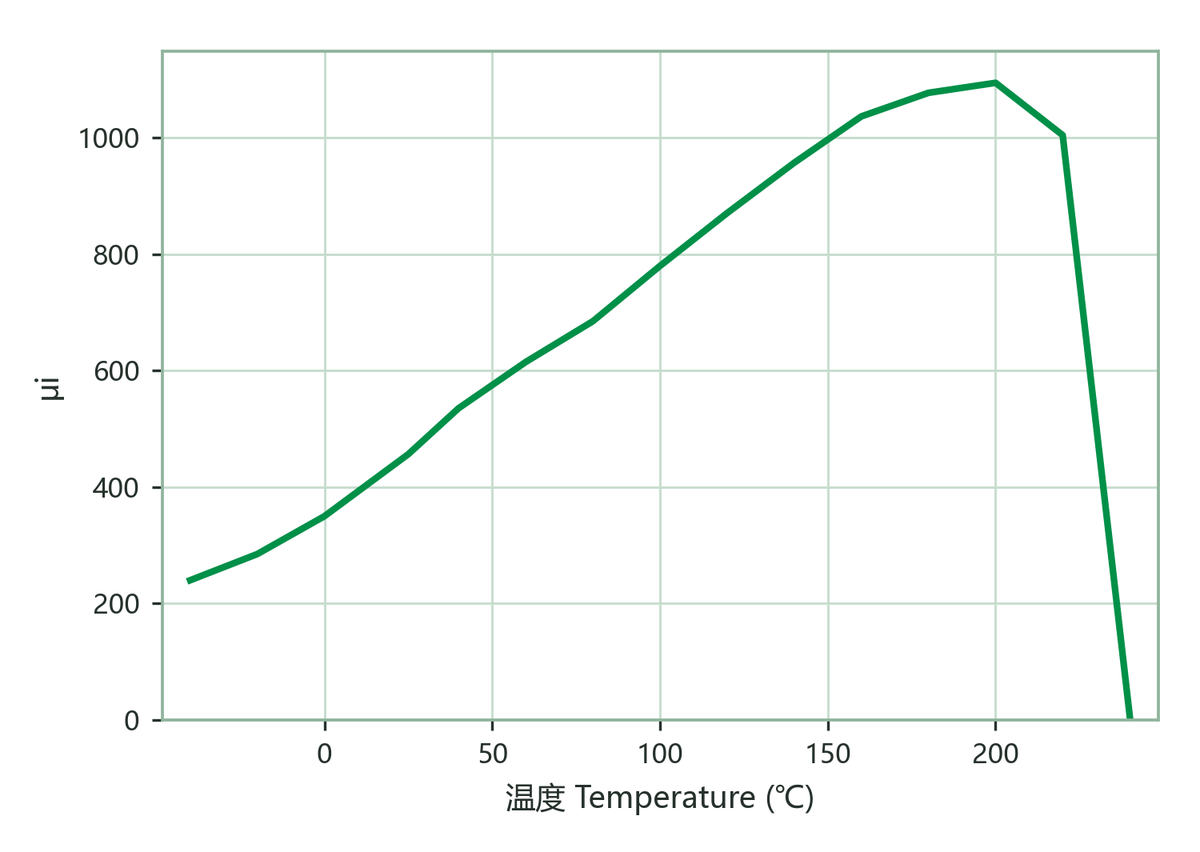

αμr（溫度係數）
Temperature coefficient of permeability		20～60 ℃20×10⁻⁶/K

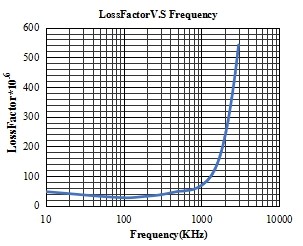

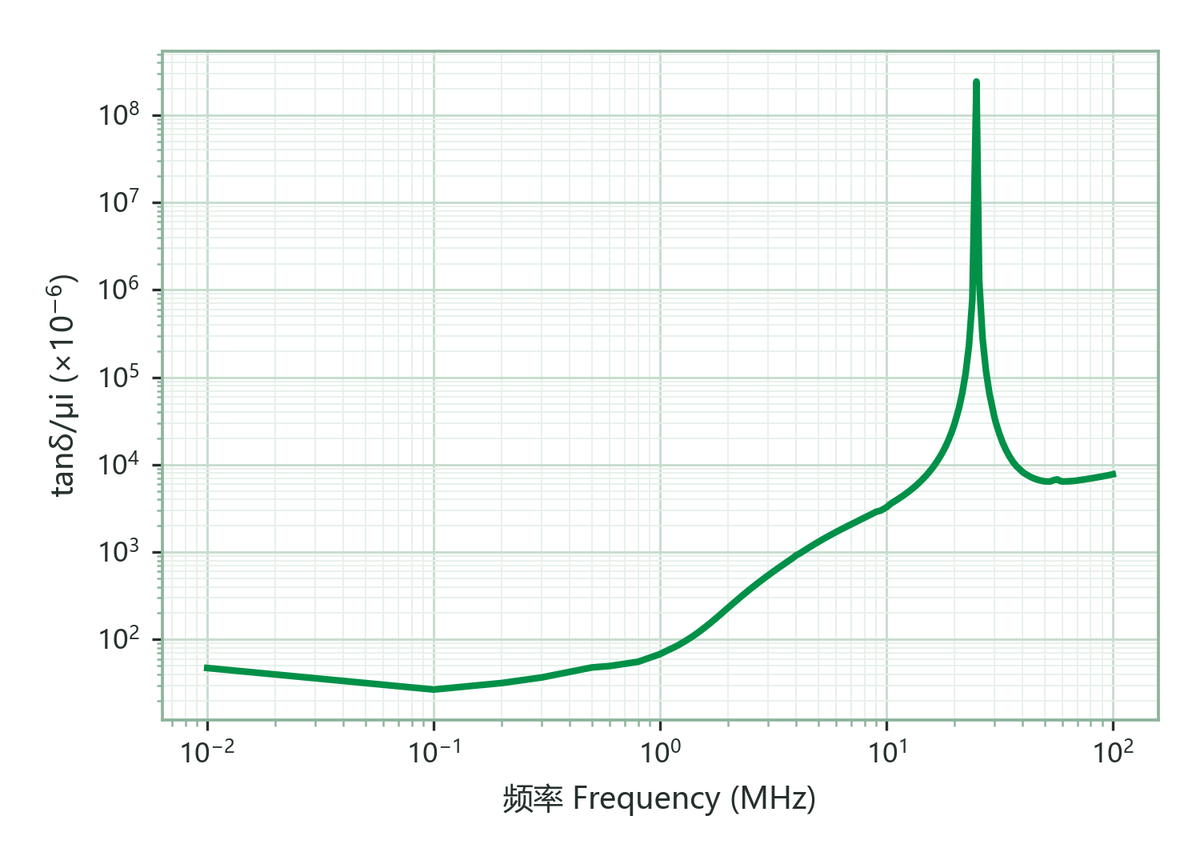

相對損耗因子 tanδ/μi
Relative Loss Factor		0.1 MHz & <0.2 mT35×10⁻⁶
1.0 MHz & <0.2 mT80
居里溫度 Tc
Curie Temp.		100 kHz & <0.2 mT>200℃
密度 D
Density		阿基米德法
Archimedes method		5.1g/cm³
電阻率 ρ
Volume Resistivity		直流電流
DC Current		10⁷Ω·m
功率損耗 Pcv
Power Loss		100 kHz/100 mT｜500 kHz/30 mT｜1 MHz/30 mT · 25 °C609｜528｜1484kW/m³

備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。25 ℃ 之功率損耗 Pcv 為 T31×19×8 環形磁芯繞線 3 匝實測。
