SL50寬溫穩定材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    SL50 為鎳鋅鐵氧體材料，初始導磁率（μi）約 500，飽和磁通密度（Bs）約 350 mT（25 ℃）／230 mT（100 ℃），居里溫度高於 180 ℃。本材料的核心是溫度穩定性：溫度係數 αμr 在 −40～140 ℃ 全範圍內僅 0～2×10⁻⁶/K——導磁率在整個車載溫度區間內幾乎持平，配合 18×10⁻⁶（0.1 MHz）／35×10⁻⁶（1.0 MHz）的低損耗因子，濾波與調諧特性不隨溫度漂移。相對地，其 100 ℃ 飽和磁通僅約 230 mT，不以功率磁通見長，定位在低磁通與 EMI 用途。與同定位的 SL80（μi 約 800）相比，SL50 導磁率較低、溫度係數更緊（0～2 對 0～4）；與 DL 系列（αμr 約 20～30×10⁻⁶/K）相比，溫度漂移低一個數量級——需要溫度不敏感的濾波／諧振特性時，應優先選用 SL 系列。

  • 品名

  • 特長

  • 用途

    典型應用為寬頻 EMI 濾波器、信號線抗干擾磁環與共模扼流圈，以及 RF/IF 線圈、高頻濾波與匹配電感、高速數據線磁珠；亦見於車載感測器與 ADAS、RFID 天線及通訊設備濾波器等需要全溫域一致特性的場合。

  • 附件下載附件下載

產品介紹

特性
Characteristic		條件
Condition		值
Value		單位
Unit

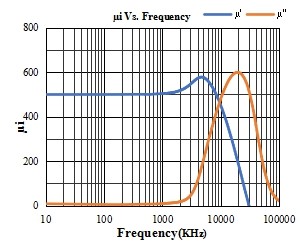

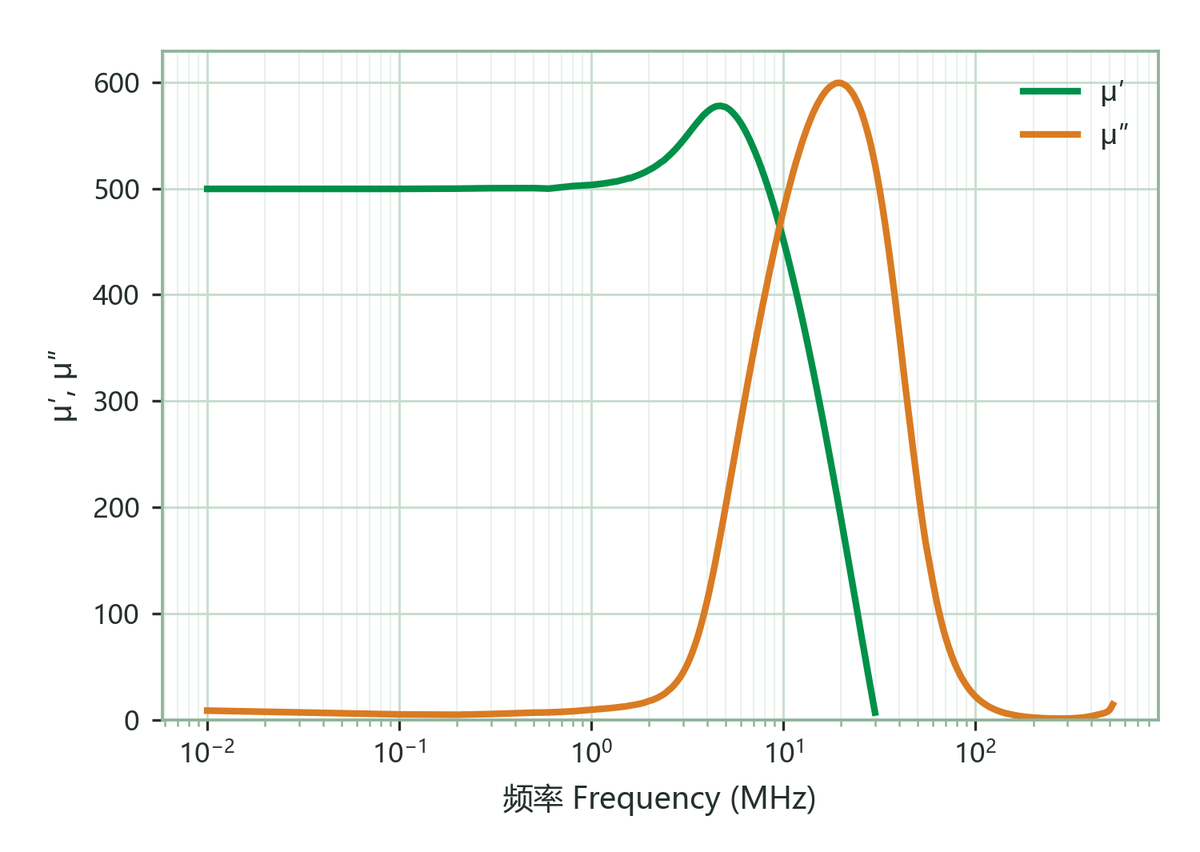

初始磁導率 μi
Initial Permeability		100 kHz & <0.2 mT500±25%

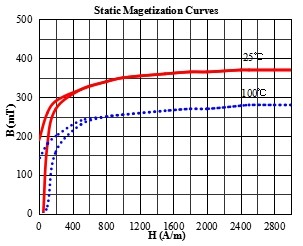

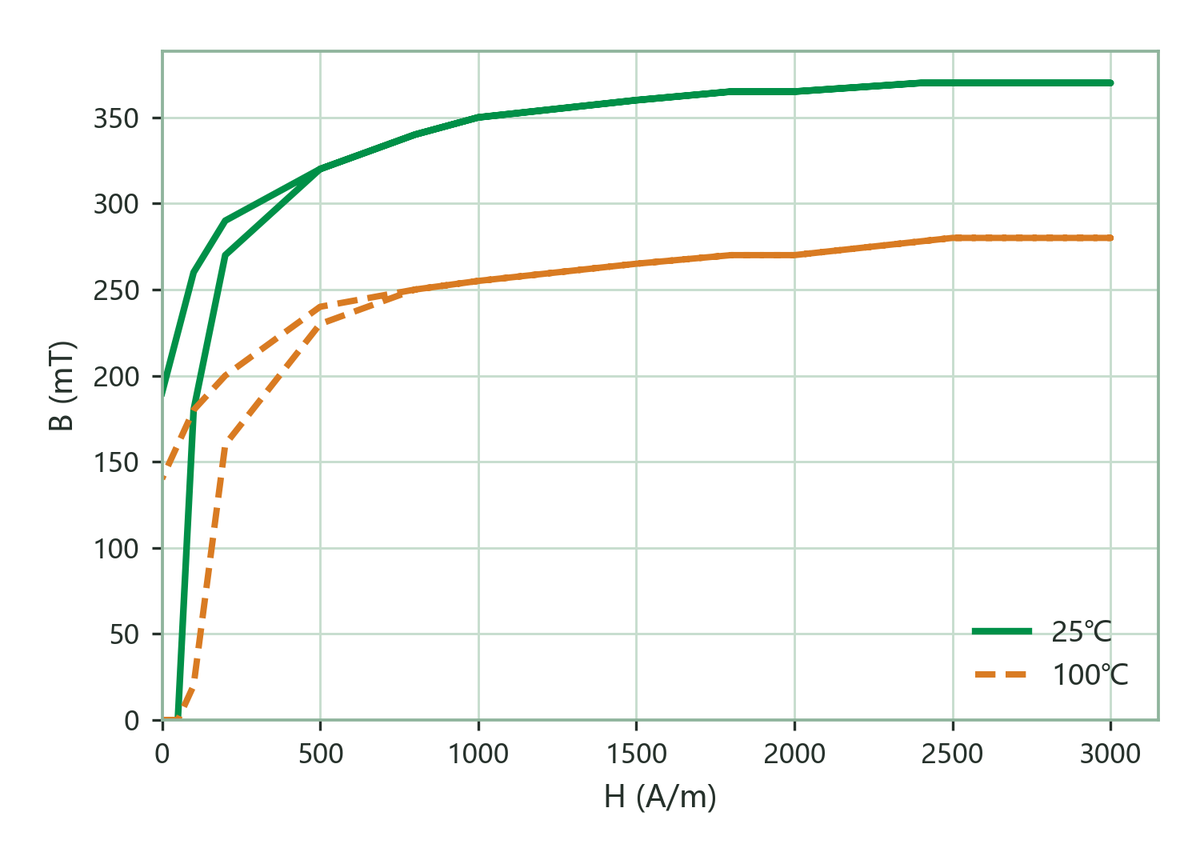

飽和磁通密度 Bs
Saturation Flux Density		3000 A/m · 25 ℃ · 100 Hz350mT
3000 A/m · 100 ℃ · 100 Hz230
殘留磁通密度 Br
Remanence		3000 A/m · 25 ℃ · 100 Hz180mT
3000 A/m · 100 ℃ · 100 Hz110
矯頑力 Hc
Coercivity		3000 A/m · 25 ℃ · 100 Hz100A/m
3000 A/m · 100 ℃ · 100 Hz80

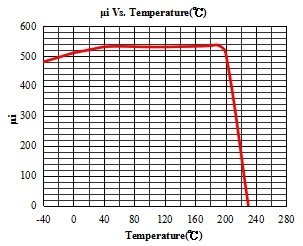

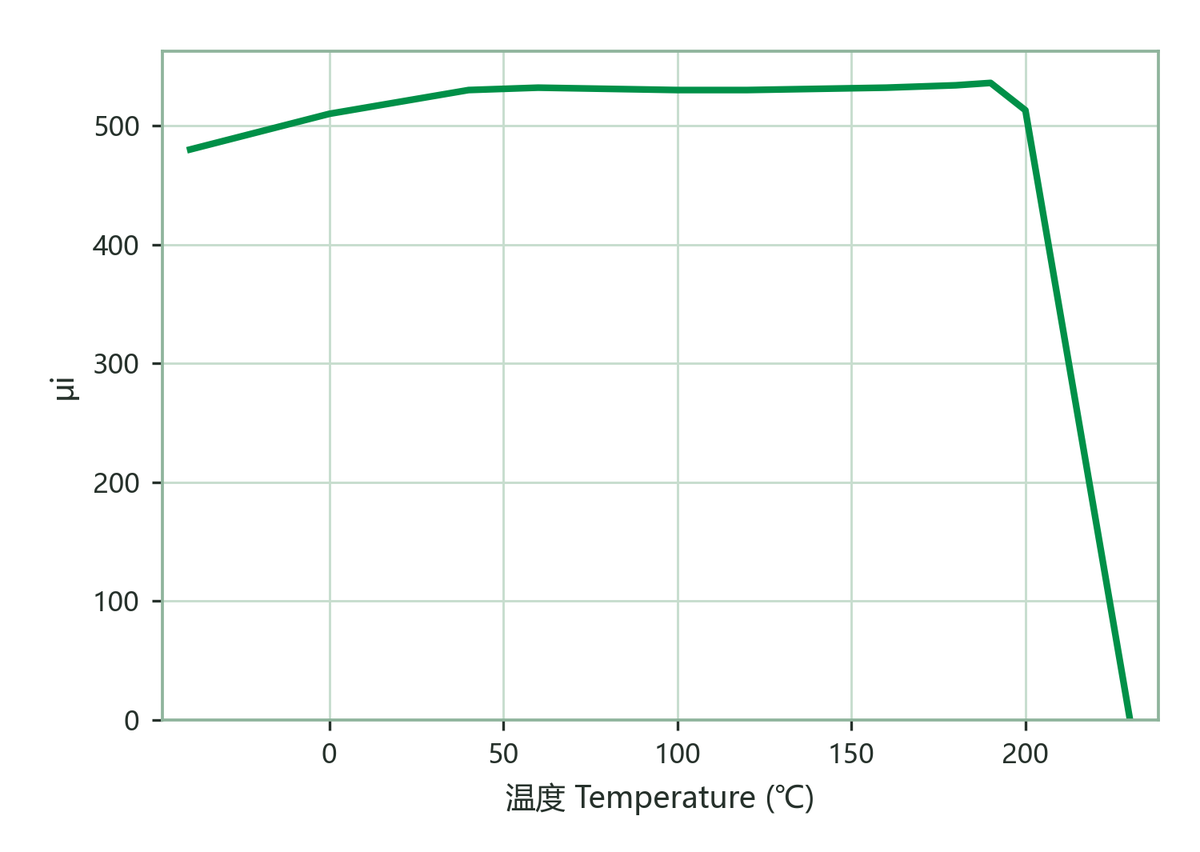

αμr（溫度係數）
Temperature coefficient of permeability		-40～140 ℃0~2×10⁻⁶/K

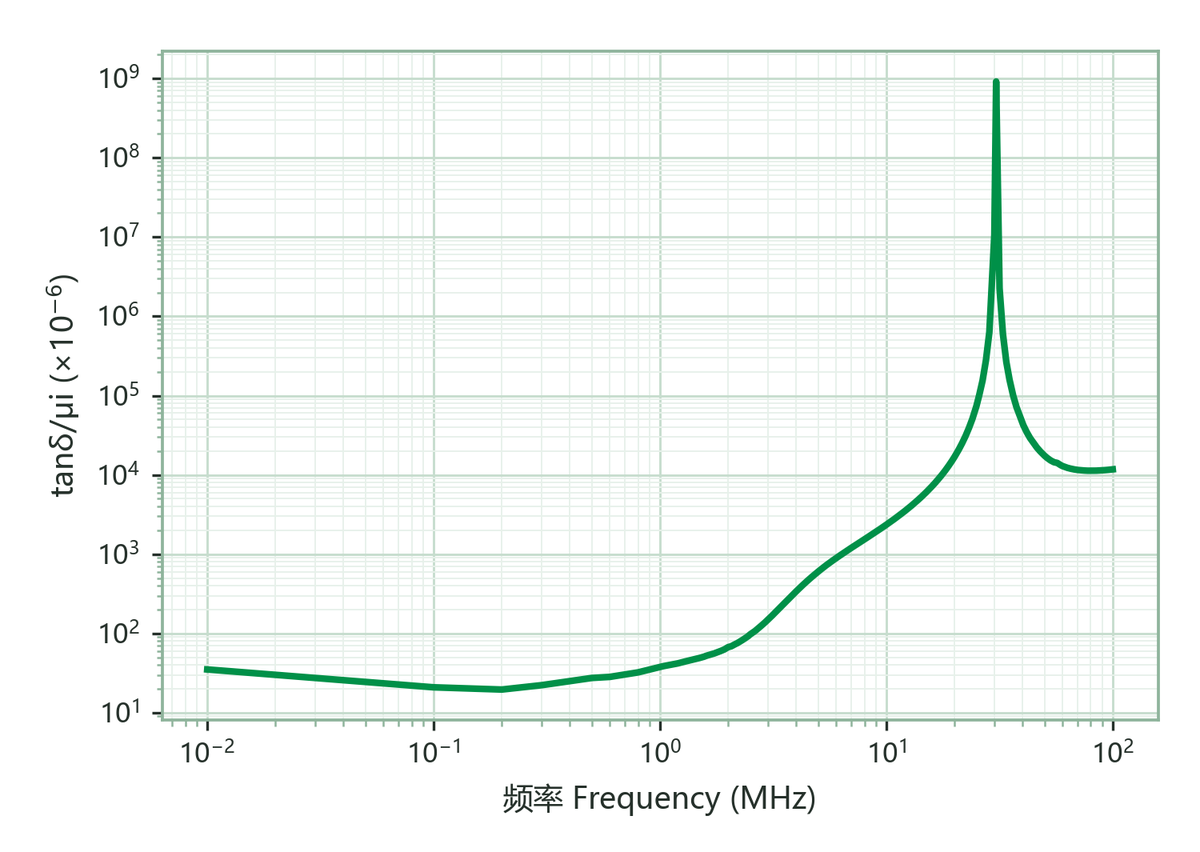

相對損耗因子 tanδ/μi
Relative Loss Factor		0.1 MHz & <0.2 mT18×10⁻⁶
1.0 MHz & <0.2 mT35
居里溫度 Tc
Curie Temp.		100 kHz & <0.2 mT>180℃
密度 D
Density		阿基米德法
Archimedes method		5.0g/cm³
電阻率 ρ
Volume Resistivity		直流電流
DC Current		10⁷Ω·m
功率損耗 Pcv
Power Loss		100 kHz/100 mT｜500 kHz/30 mT｜1 MHz/30 mT · 25 °C994｜254｜652kW/m³

備註：各項數值均為環形磁芯T22×14×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。25 ℃ 之功率損耗 Pcv 為 T22×14×8 環形磁芯繞線 3 匝實測。
