SL80寬溫穩定材料
- 產品代號
- 化學式
- 外觀
-
特性
SL80 為鎳鋅鐵氧體材料，初始導磁率（μi）約 800，飽和磁通密度（Bs）約 350 mT（25 ℃）／260 mT（100 ℃），居里溫度高於 170 ℃。本材料是寬溫穩定家族的高導磁支：溫度係數 αμr 在 −40～140 ℃ 全範圍內僅 0～4×10⁻⁶/K，導磁率全溫域幾乎持平；相對損耗因子 15×10⁻⁶（0.1 MHz）／30×10⁻⁶（1.0 MHz），濾波與阻抗特性不隨溫度漂移。較高的 μi 在環形等閉磁路中提供較高的單位匝數感量與阻抗，可以較少匝數達成濾波目標。與 SL50（μi 約 500、αμr 0～2）相比，SL80 以略寬的溫度係數換取約六成的標稱導磁率增幅。另外，TAK 有三種標稱 μi≈800 的材料——SL80、G5A 與 L43——適用頻段相近，依需求分流：需要全溫域低漂移選 SL80；需要高 Bs 的差模／功率承載選 G5A（Bs 約 400 mT）；以 EMI 寬頻抑制為主選 L43。
- 品名
- 特長
-
用途
典型應用為 EMI 濾波器、共模扼流圈與信號線抗干擾磁環，以及 RF/IF 線圈與高頻小電流電感；亦用於車載感測器與 ADAS、RFID 天線、無線充電與通訊設備濾波器等需要全溫域一致特性的場合。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

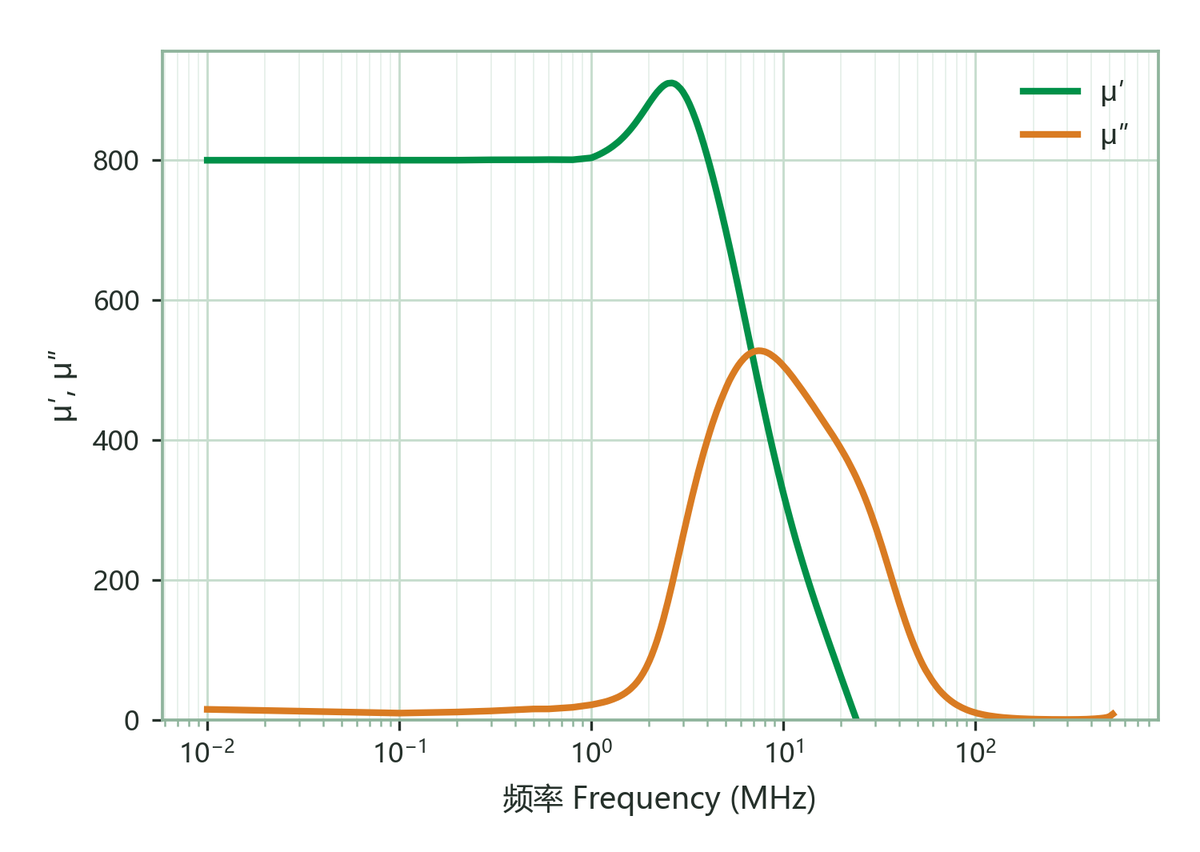

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 800±25% | |

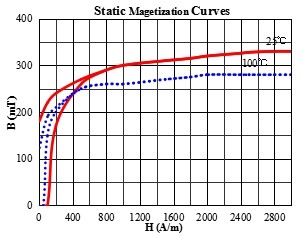

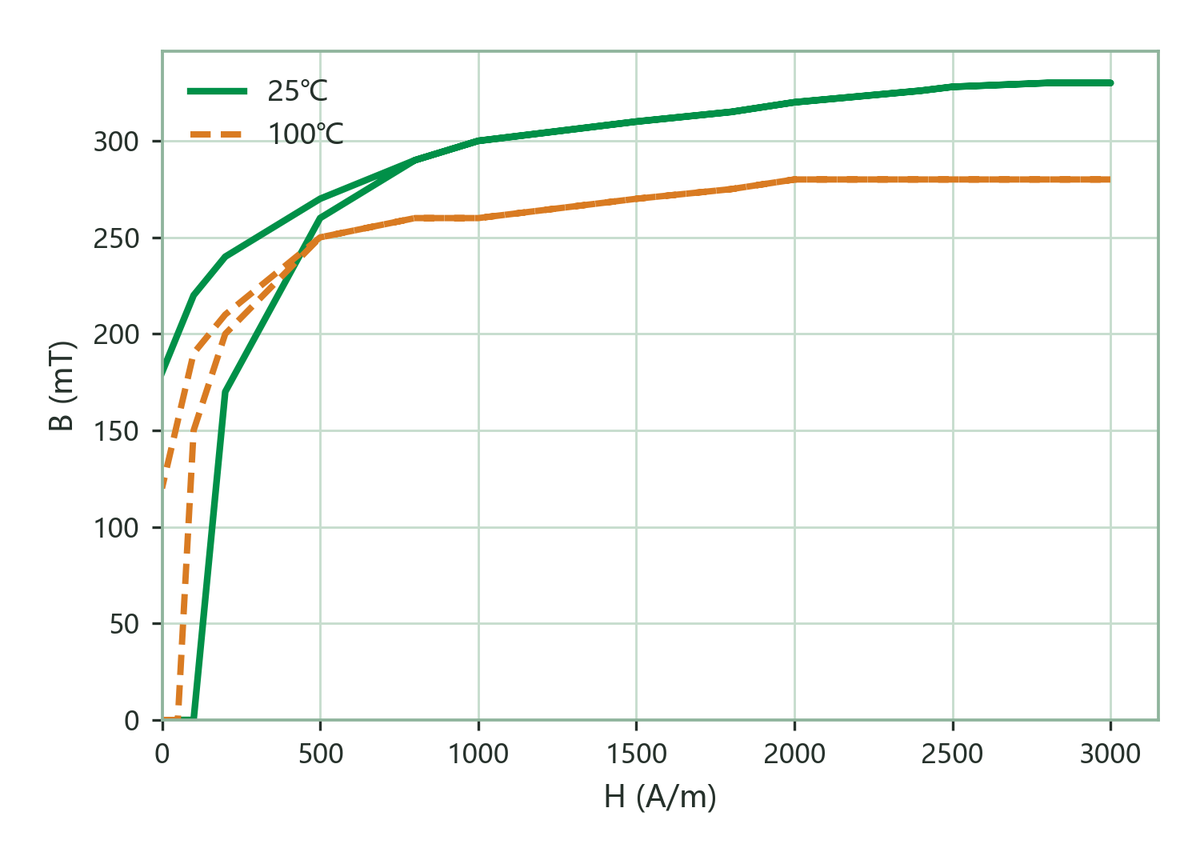

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 350 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 260 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 190 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 109 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 50.5 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 44.5 | ||

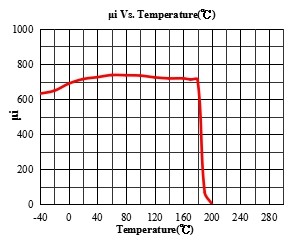

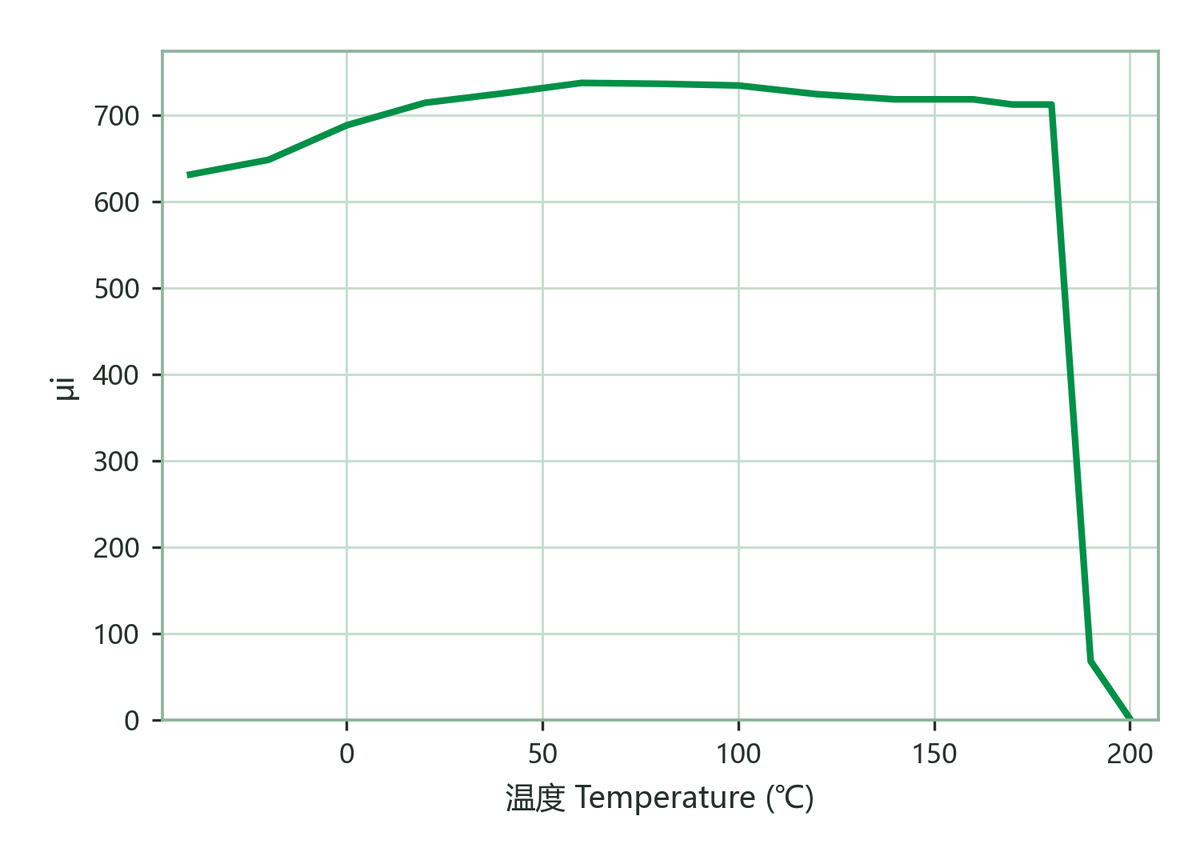

| αμr（溫度係數） Temperature coefficient of permeability | -40～140 ℃ | 0~4 | ×10⁻⁶/K |

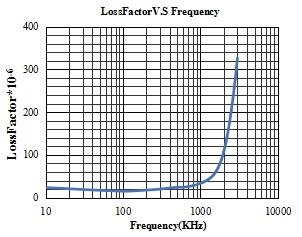

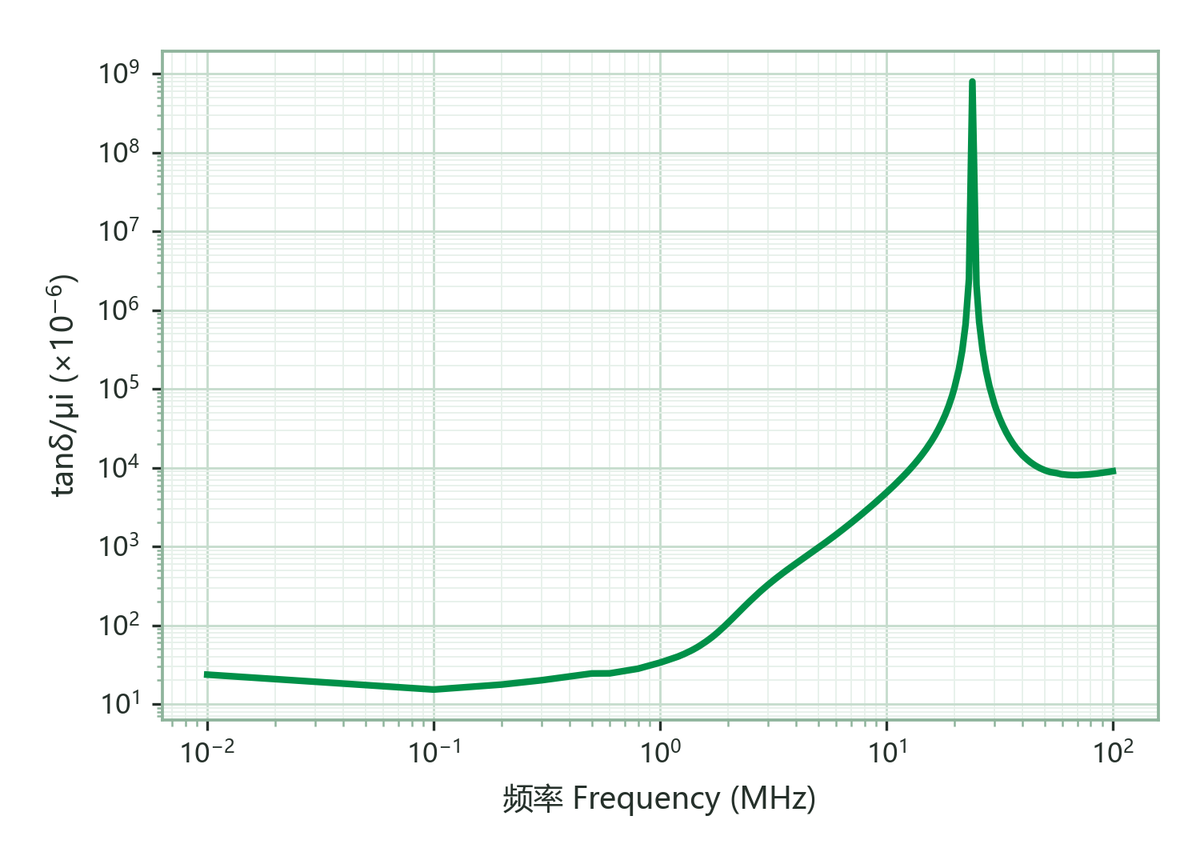

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 15 | ×10⁻⁶ |
| 1.0 MHz & <0.2 mT | 30 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >170 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.0 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
| 功率損耗 Pcv Power Loss | 100 kHz/100 mT｜500 kHz/30 mT｜1 MHz/30 mT · 25 °C | 630｜189｜593 | kW/m³ |
備註：各項數值均為環形磁芯T22×14×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。25 ℃ 之功率損耗 Pcv 為 T22×14×8 環形磁芯繞線 3 匝實測。
