L43高磁導EMI材料
- 產品代號
- 化學式
- 外觀
-
特性

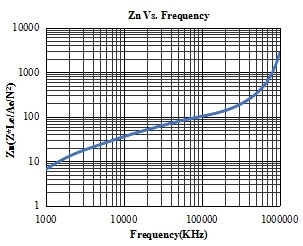

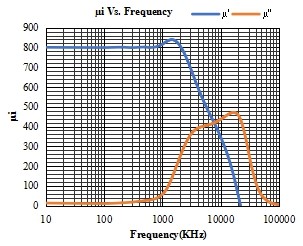

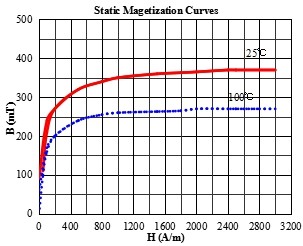

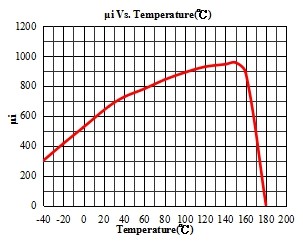

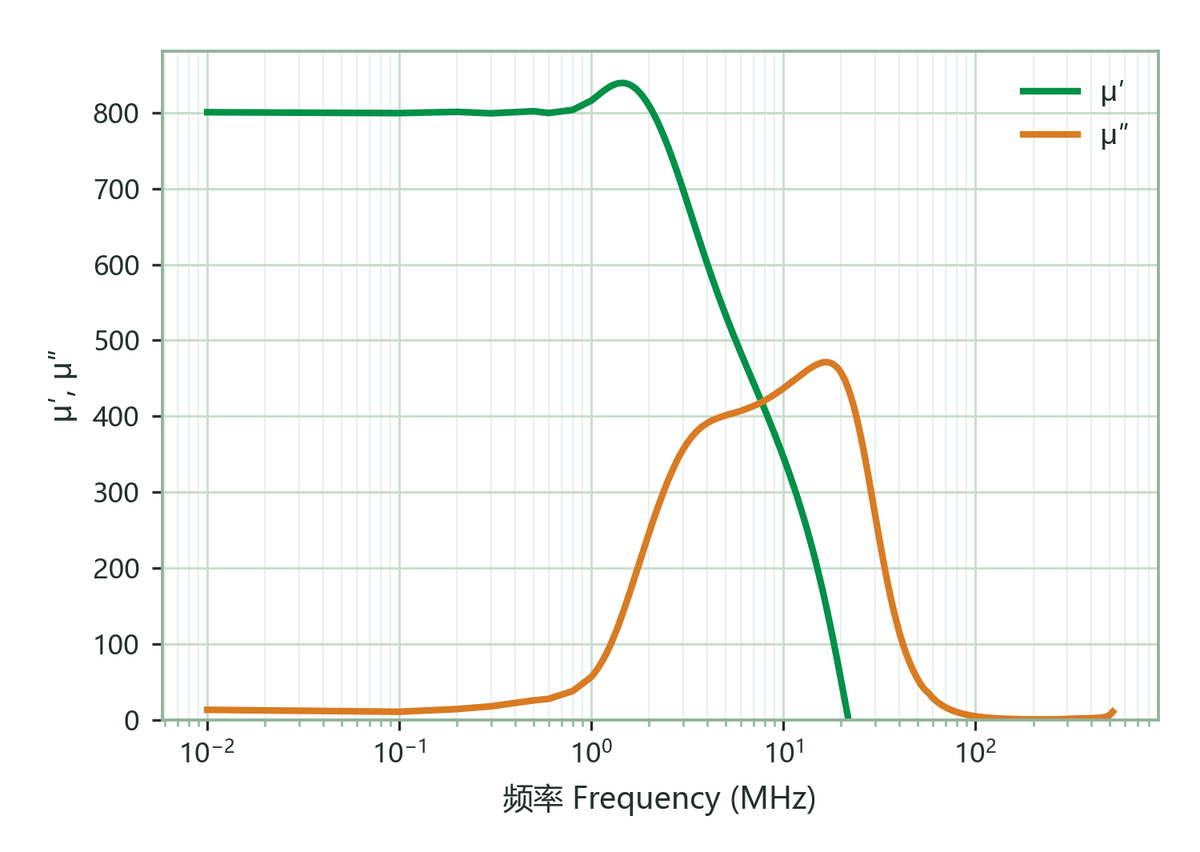

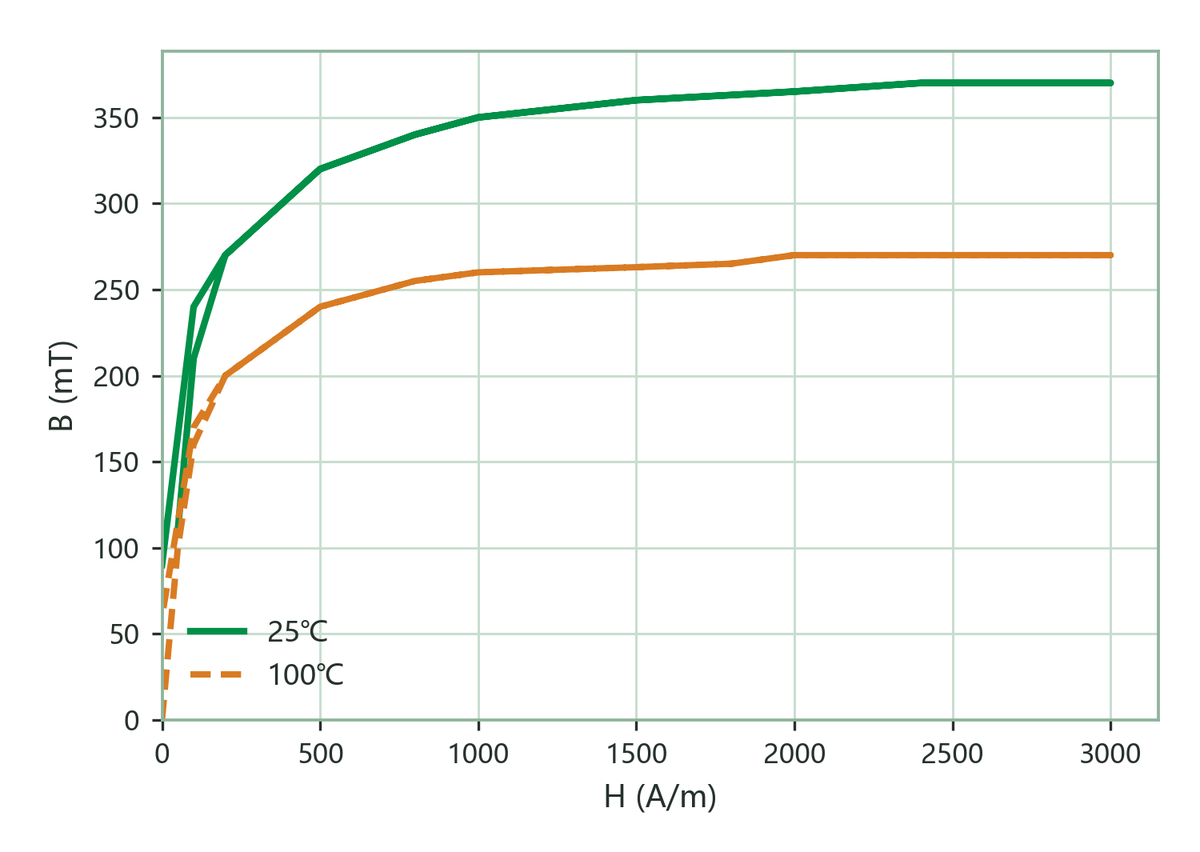

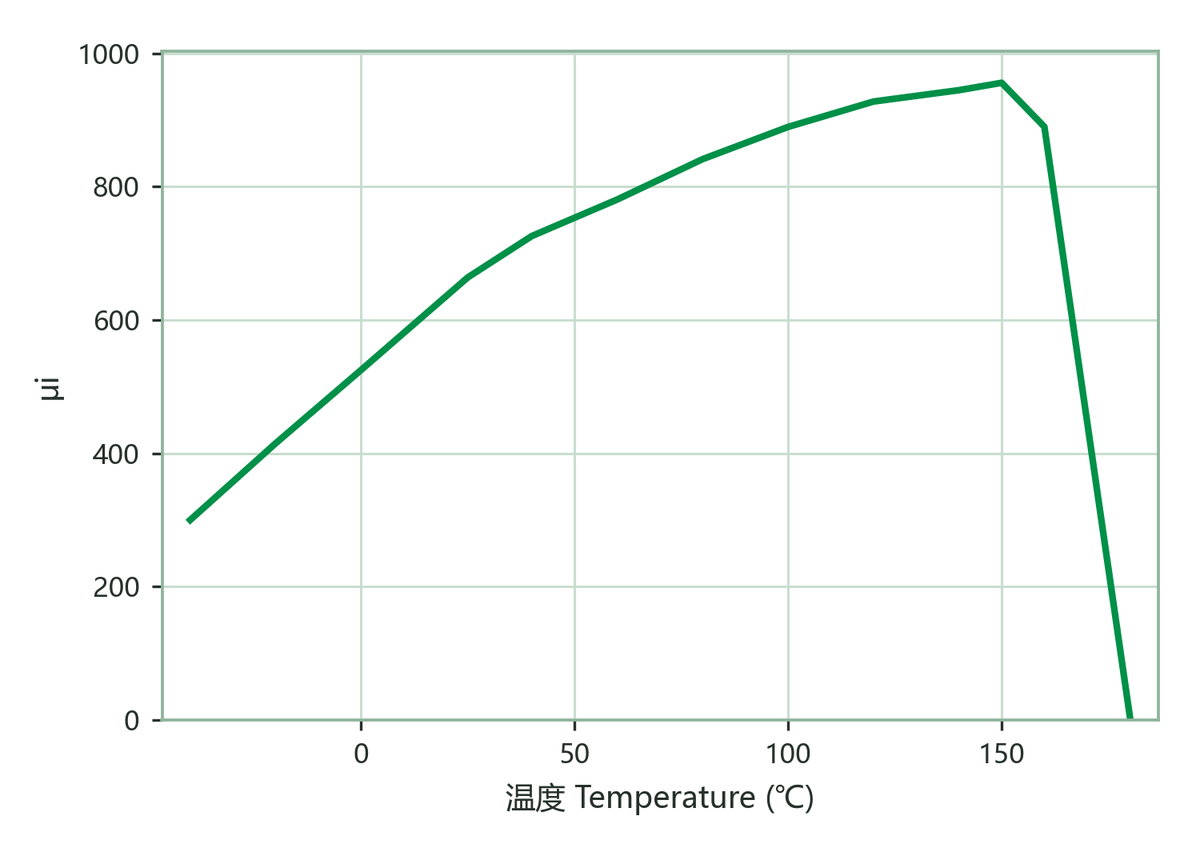

L43 為鎳鋅鐵氧體材料，初始導磁率（μi）約 800，飽和磁通密度（Bs）約 350 mT（25 ℃）／245 mT（100 ℃），居里溫度高於 160 ℃。本材料是 EMI 抑制取向的主力：低磁通下損耗因子僅 20×10⁻⁶（0.1 MHz），而進入數十 MHz 後 μ″ 損耗成分快速升高、阻抗轉為電阻主導，把共模雜訊轉為熱耗散而非反射回線路。標準化阻抗曲線同時提供 T31×19×8 環形與 RH5×1.5×10 磁珠兩種治具的實測（見附件目錄頁）——共模扼流圈與大尺寸磁環請參照環形數據，磁珠與套管請參照磁珠數據。同為標稱 μi≈800 的三種材料中，L43 以寬頻抑制見長（全溫域低漂移選 SL80、高 Bs 差模／功率選 G5A）；在 L 系階梯中 L43 頻帶最寬，需要更低頻段的更高阻抗時，依序選 L6A（μi 約 1200）、L8A（約 1600）、L22A／L28A（2200／2800）。
- 品名
- 特長
-
用途
典型應用為 EMI 抑制濾波器、共模扼流圈、信號線抗干擾磁環與電源輸入端濾波，亦用於 RFID 天線。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |
| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 800±25% | |
| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 350 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 245 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 100 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 60 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 22 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 17 | ||
| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 4 | ×10⁻⁶/K |

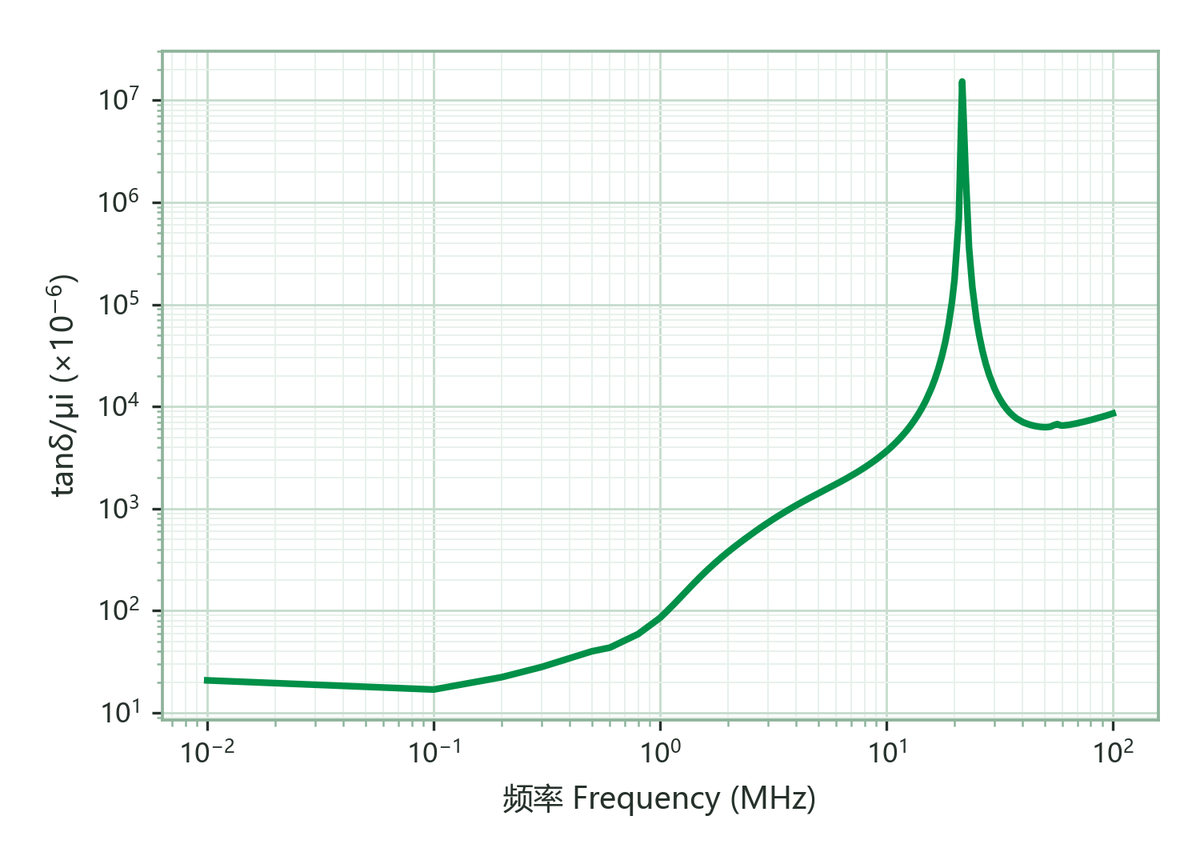

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 20 | ×10⁻⁶ |
| 0.5 MHz & <0.2 mT | 30 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >160 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.0 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
