L6A高磁導EMI材料
- 產品代號
- 化學式
- 外觀
-
特性

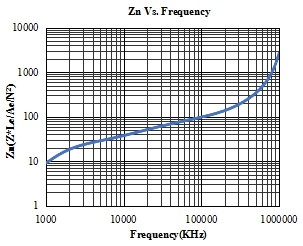

L6A 為鎳鋅鐵氧體材料，初始導磁率（μi）約 1200，飽和磁通密度（Bs）約 320 mT（25 ℃）／205 mT（100 ℃），居里溫度高於 150 ℃。導磁率較 L43 高五成，使共模阻抗的重心移往較低頻段——在數 MHz 至數十 MHz 的資料通訊頻段可用較少匝數取得足夠阻抗；低磁通損耗因子 15×10⁻⁶（0.1 MHz）／30×10⁻⁶（0.5 MHz），插入損耗維持低位。高電阻率（約 10⁷ Ω·m）有利於長期絕緣可靠性。在 L 系階梯中，L6A 介於 L43（μi 約 800、頻帶最寬）與 L8A（約 1600、低頻阻抗更高）之間；μi 越高的檔位低頻阻抗越高、居里溫度越低，選型時以「需要抑制的最低頻率」與「工作溫度裕度」權衡。
- 品名
- 特長
-
用途
典型應用為信號線共模濾波器、資料通訊 EMI 抑制與低頻抑制磁環。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

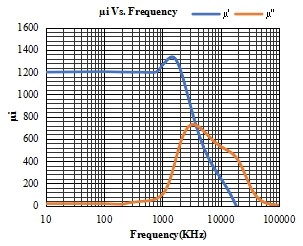

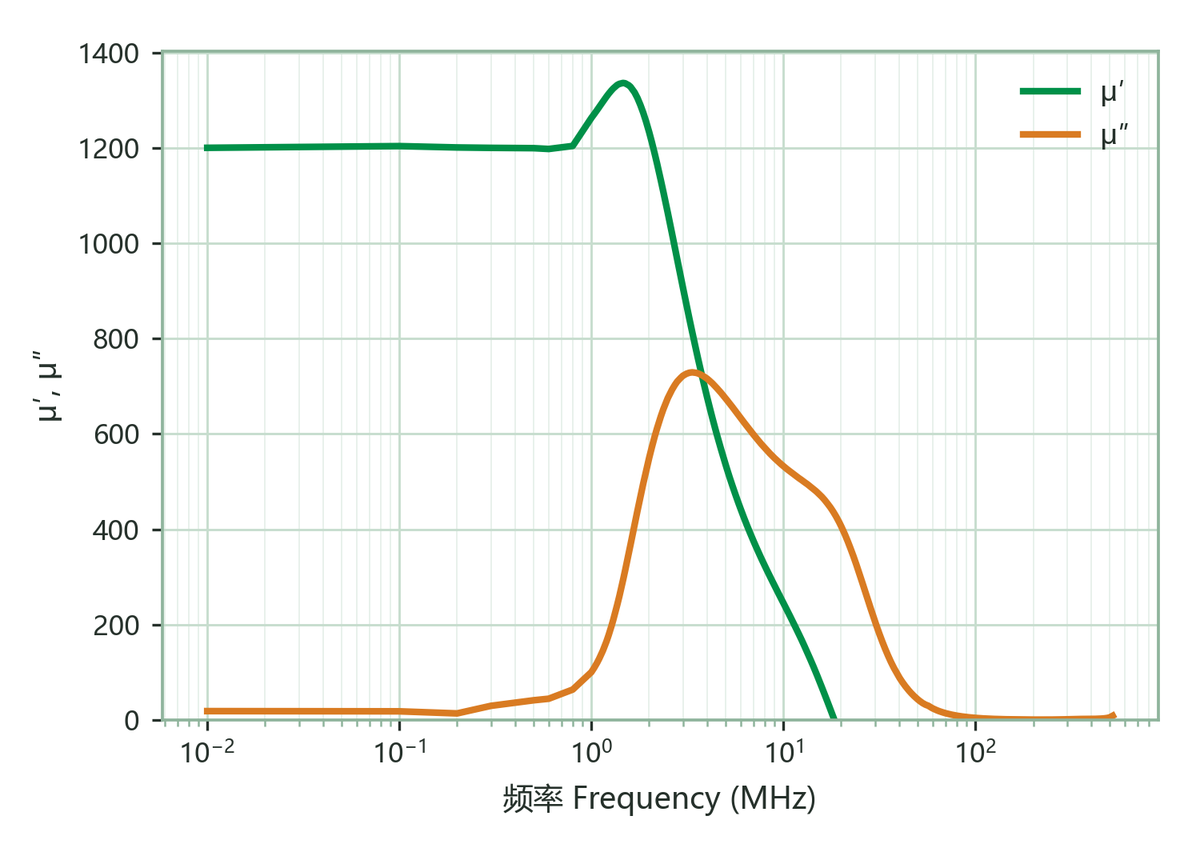

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 1200±25% | |

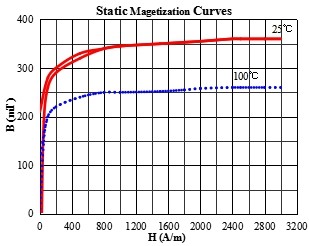

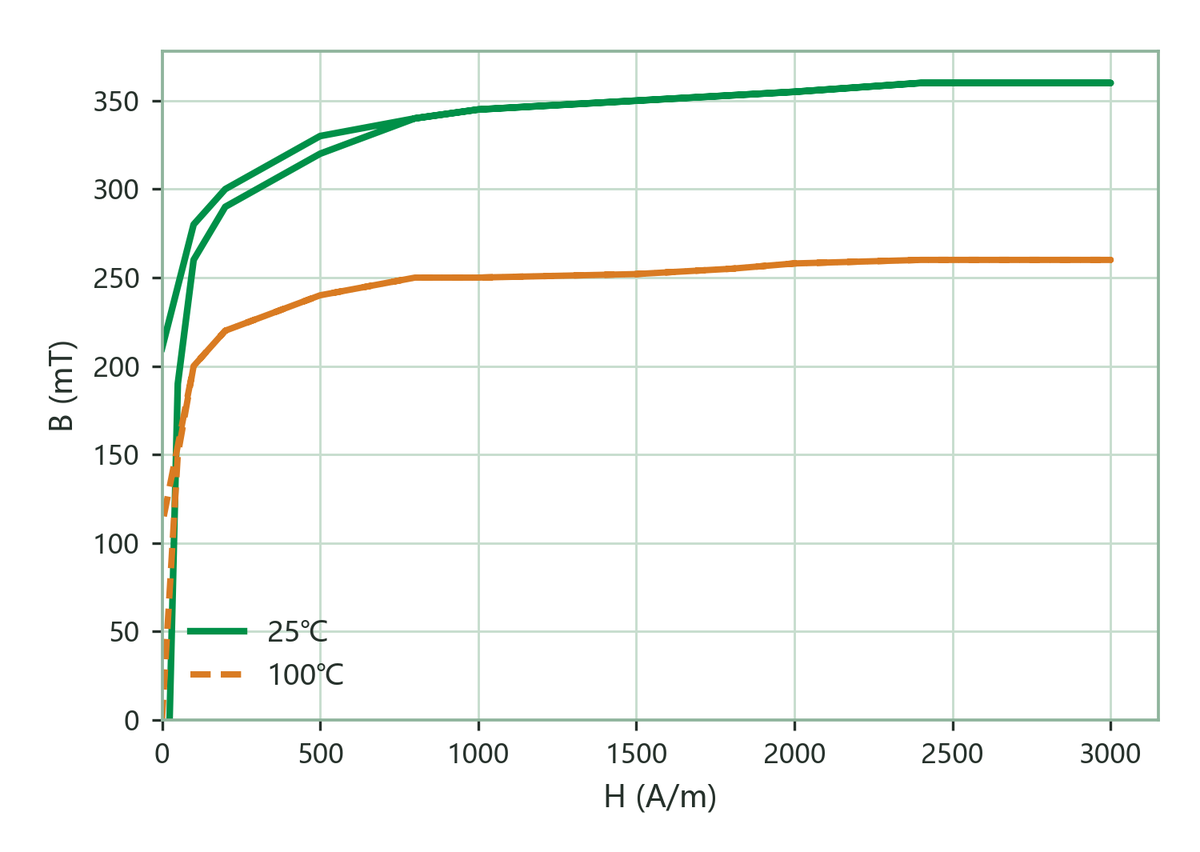

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 320 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 205 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 210 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 40 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 20 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 15 | ||
| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 15 | ×10⁻⁶/K |

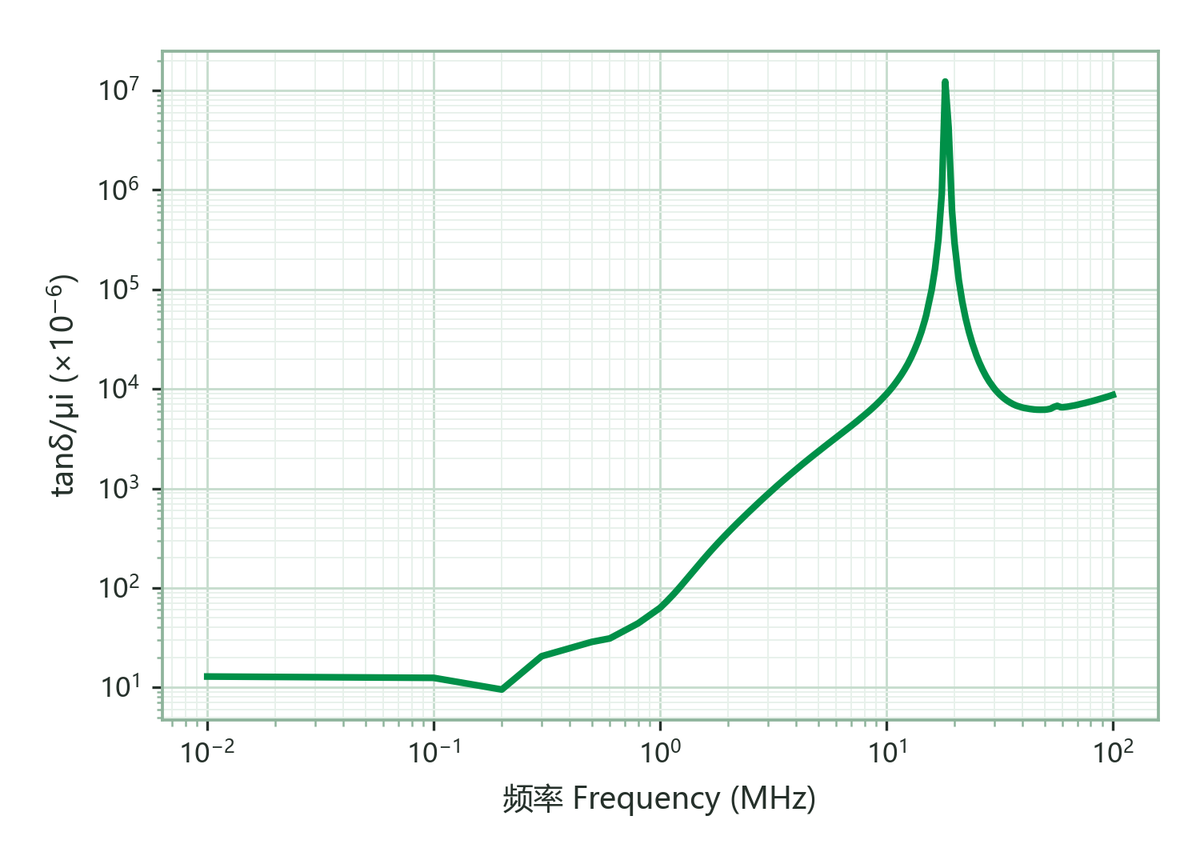

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 15 | ×10⁻⁶ |
| 0.5 MHz & <0.2 mT | 30 | ||

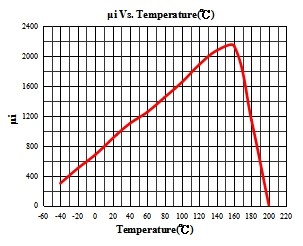

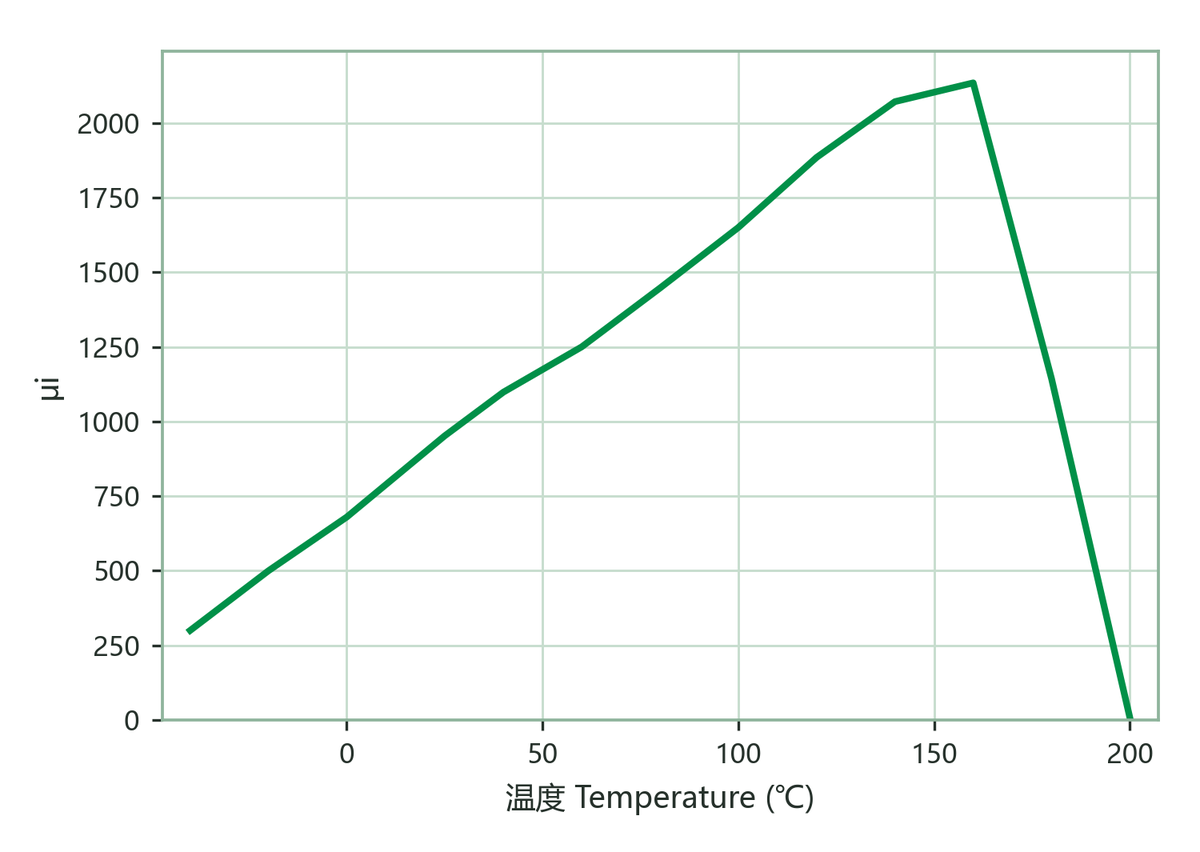

| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >150 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.0 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
