L8A高磁導EMI材料
- 產品代號
- 化學式
- 外觀
-
特性

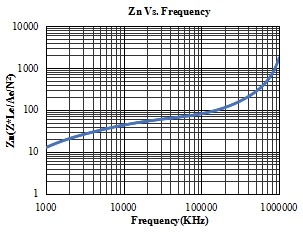

L8A 為鎳鋅鐵氧體材料，初始導磁率（μi）約 1600，飽和磁通密度（Bs）約 300 mT（25 ℃）／110 mT（100 ℃），居里溫度高於 120 ℃。高導磁率使其在數百 kHz 至數 MHz 的低頻段即可建立顯著阻抗，適合以有限匝數抑制電源線與大電流線路的傳導雜訊；低磁通損耗因子 15×10⁻⁶（0.1 MHz）／35×10⁻⁶（0.3 MHz）。標準化阻抗曲線提供 T31×19×8 環形與 RH5×1.5×10 磁珠兩種治具實測（見附件目錄頁），依元件型態選用對應數據。在 L 系階梯中，L8A 位於 L6A（μi 約 1200）與 L22A（約 2200）之間；本材料居里溫度較低（>120 ℃）、100 ℃ 時磁通餘裕明顯縮小，工作溫度偏高的場合應改選 L6A 或 L43。
- 品名
- 特長
-
用途
典型應用為低頻 EMI 濾波器、大尺寸共模扼流圈與電源線抗干擾磁環，常見於電源系統與工控設備。
-
附件下載
產品介紹

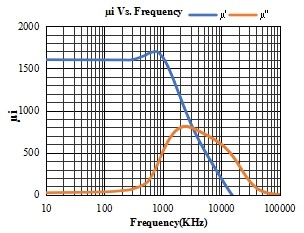

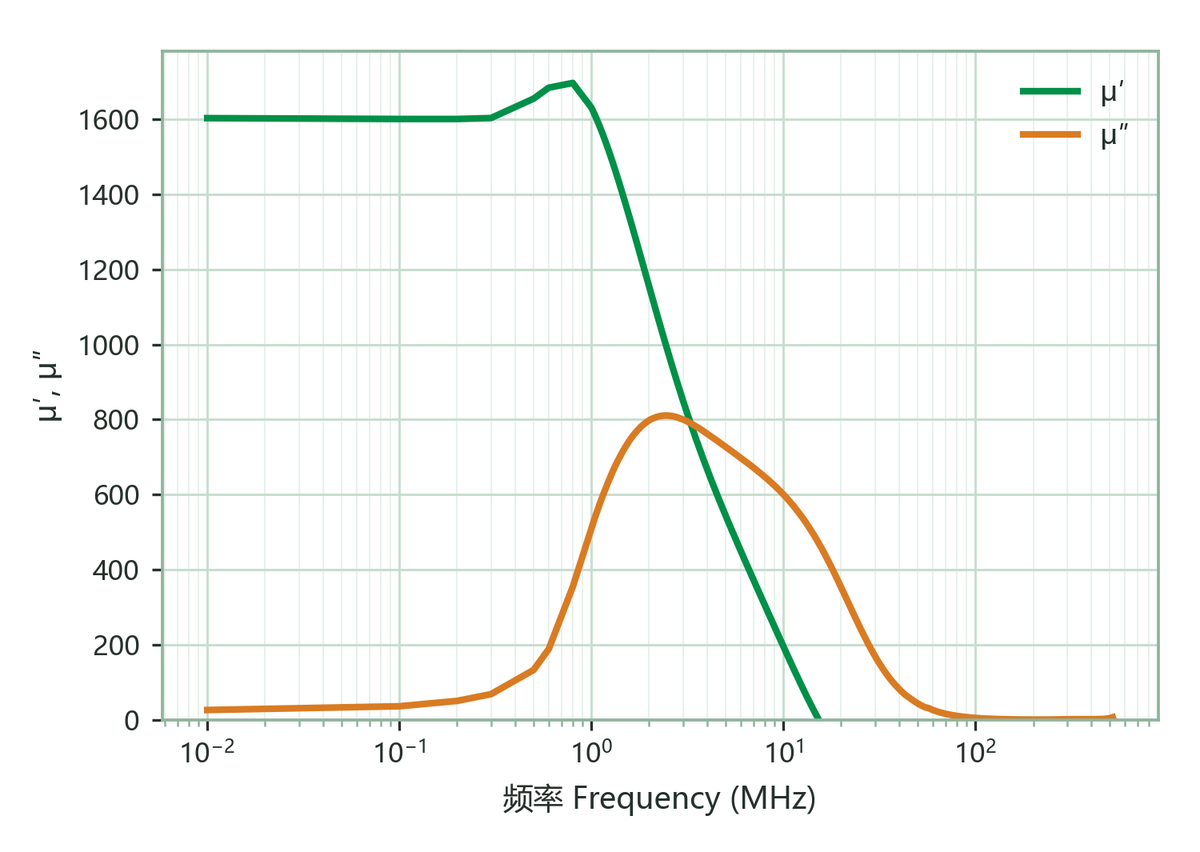

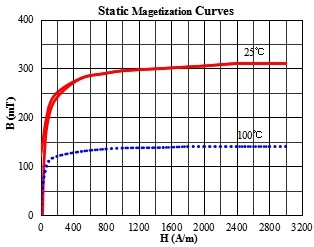

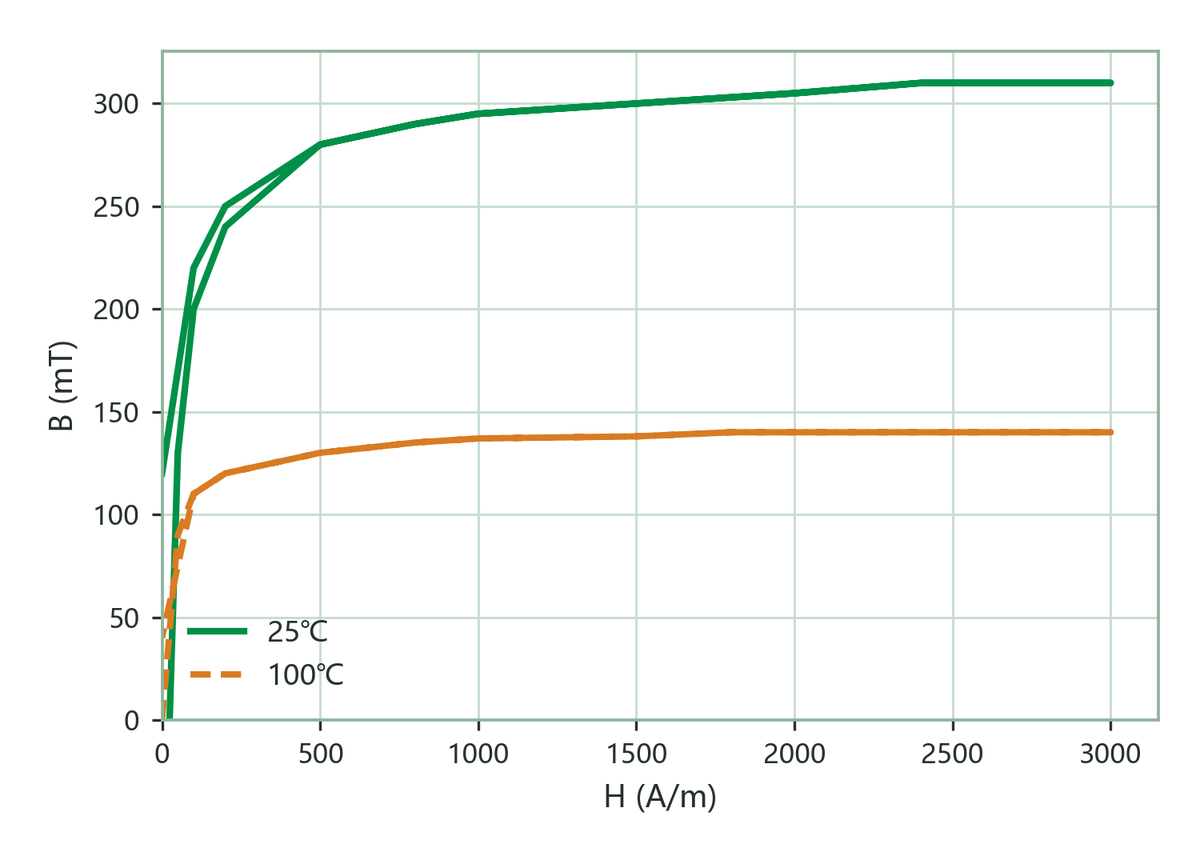

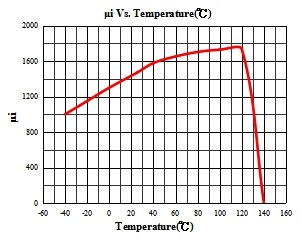

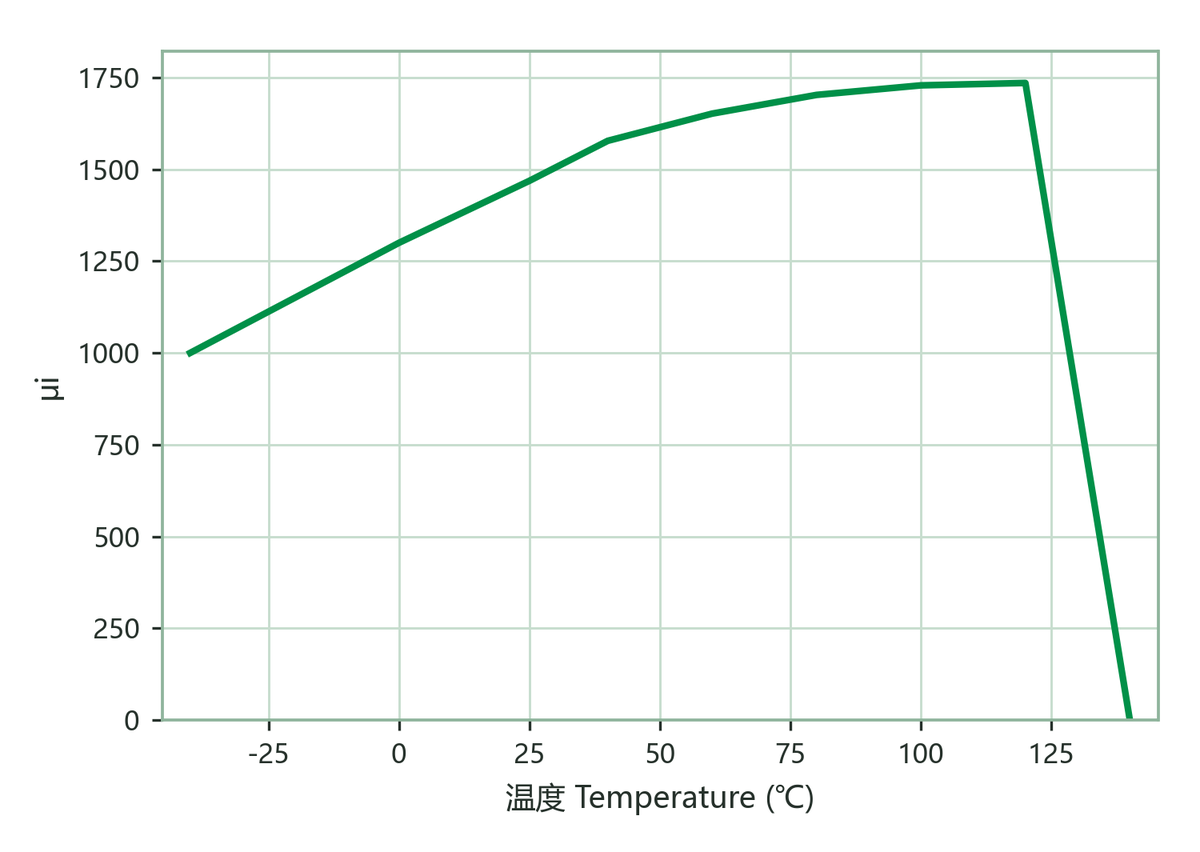

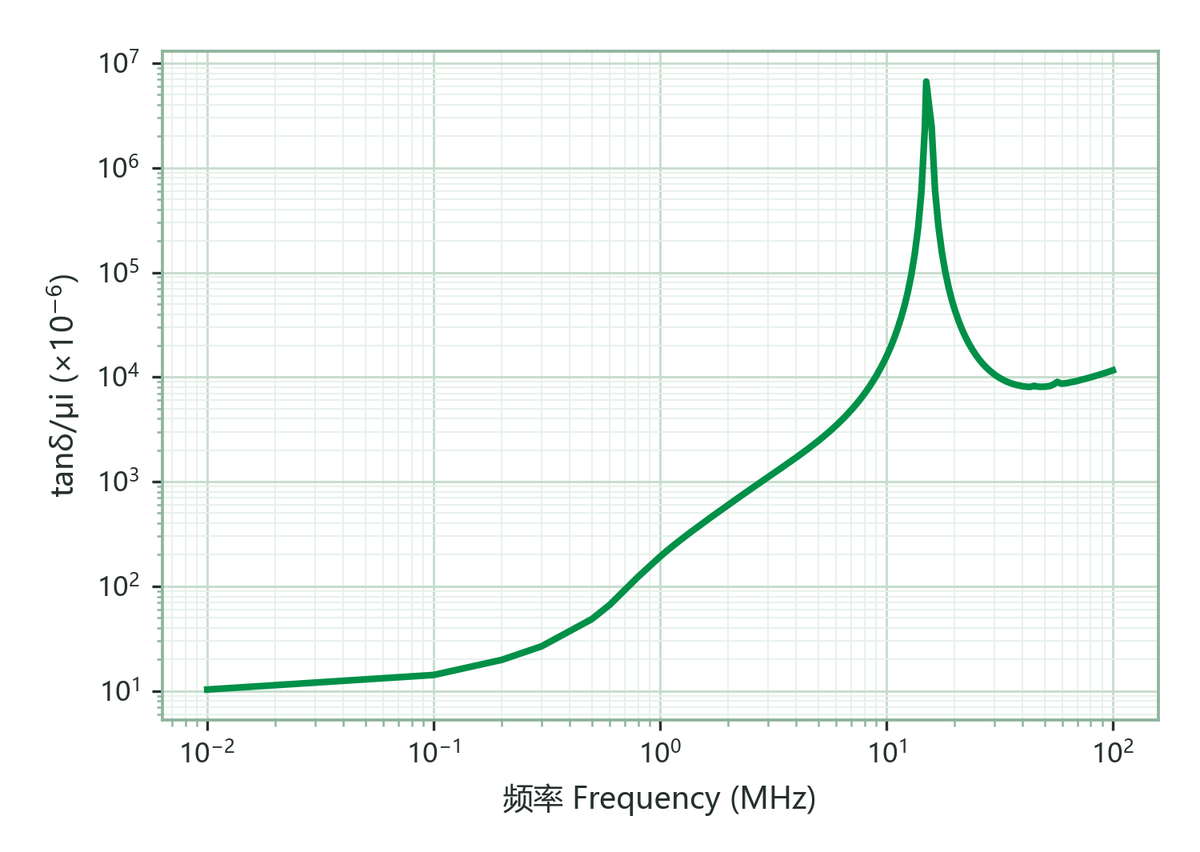

| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |
| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 1600±25% | |
| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 300 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 110 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 120 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 30 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 15 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 11 | ||
| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 4 | ×10⁻⁶/K |
| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 15 | ×10⁻⁶ |
| 0.3 MHz & <0.2 mT | 35 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >120 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.0 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
