L22A高磁導EMI材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

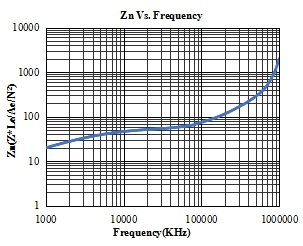

    L22A 為鎳鋅鐵氧體材料，初始導磁率（μi）約 2200，飽和磁通密度（Bs）約 270 mT（25 ℃）／180 mT（80 ℃），居里溫度高於 90 ℃。高 μi 使其在百 kHz 級的低頻段即具高阻抗，矯頑力僅約 9 A/m、磁滯損很低，市電輸入端與大型共模電感可在低頻取得有效衰減；損耗因子 20×10⁻⁶（0.1 MHz）／35×10⁻⁶（0.3 MHz）。與 L28A（μi 約 2800）為相鄰檔位，兩者標稱 μi 差在 ±25% 公差帶內互有重疊，依低頻阻抗需求與溫度裕度擇一即可。本材料居里溫度高於 90 ℃，屬 L 系溫度上限較低的一端，適用於室溫至中溫環境；工作溫度較高或需要更寬頻帶時往 L8A、L6A、L43 方向優先選擇。

  • 品名

  • 特長

  • 用途

    典型應用為低頻 EMI 抑制、電源輸入端濾波器與大型共模電感。

  • 附件下載附件下載

產品介紹

特性
Characteristic		條件
Condition		值
Value		單位
Unit

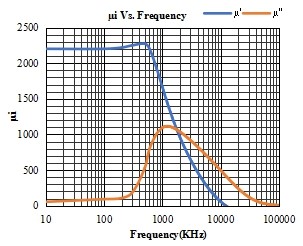

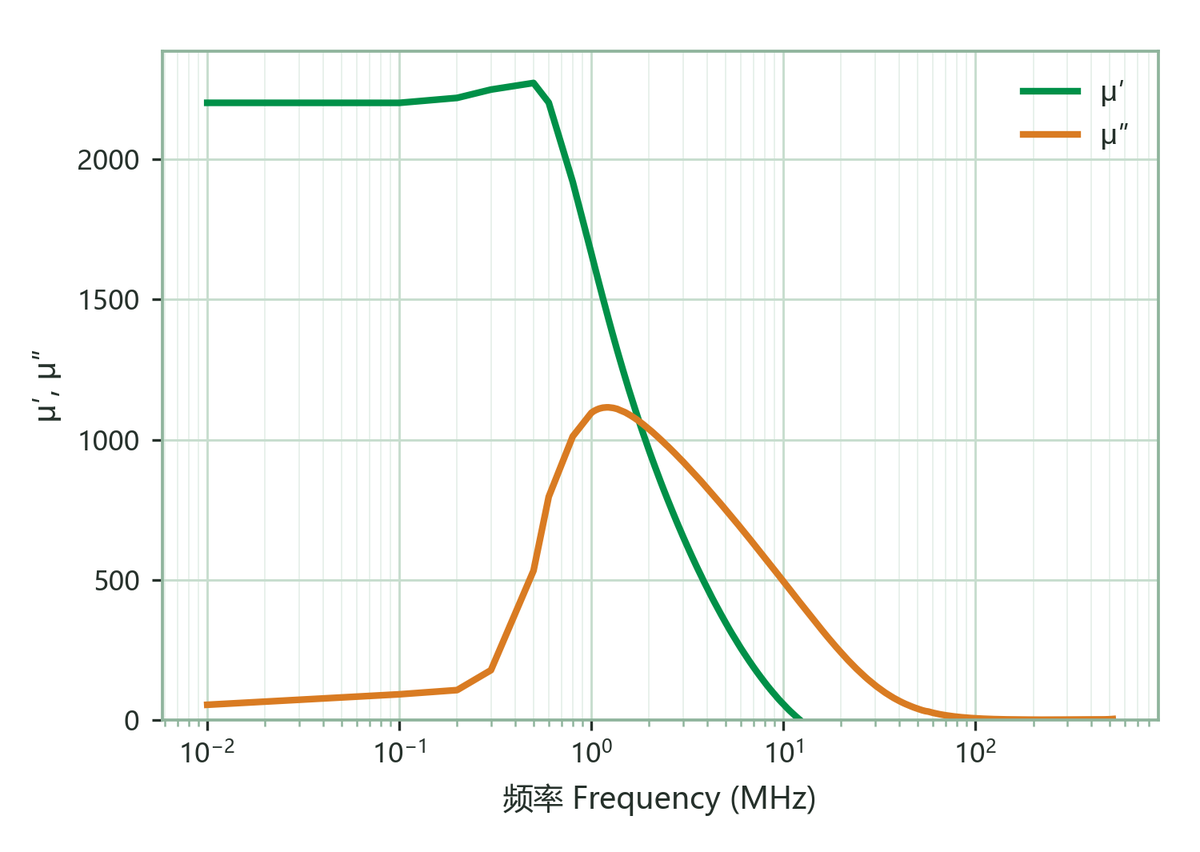

初始磁導率 μi
Initial Permeability		100 kHz & <0.2 mT2200±25%

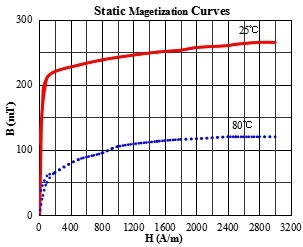

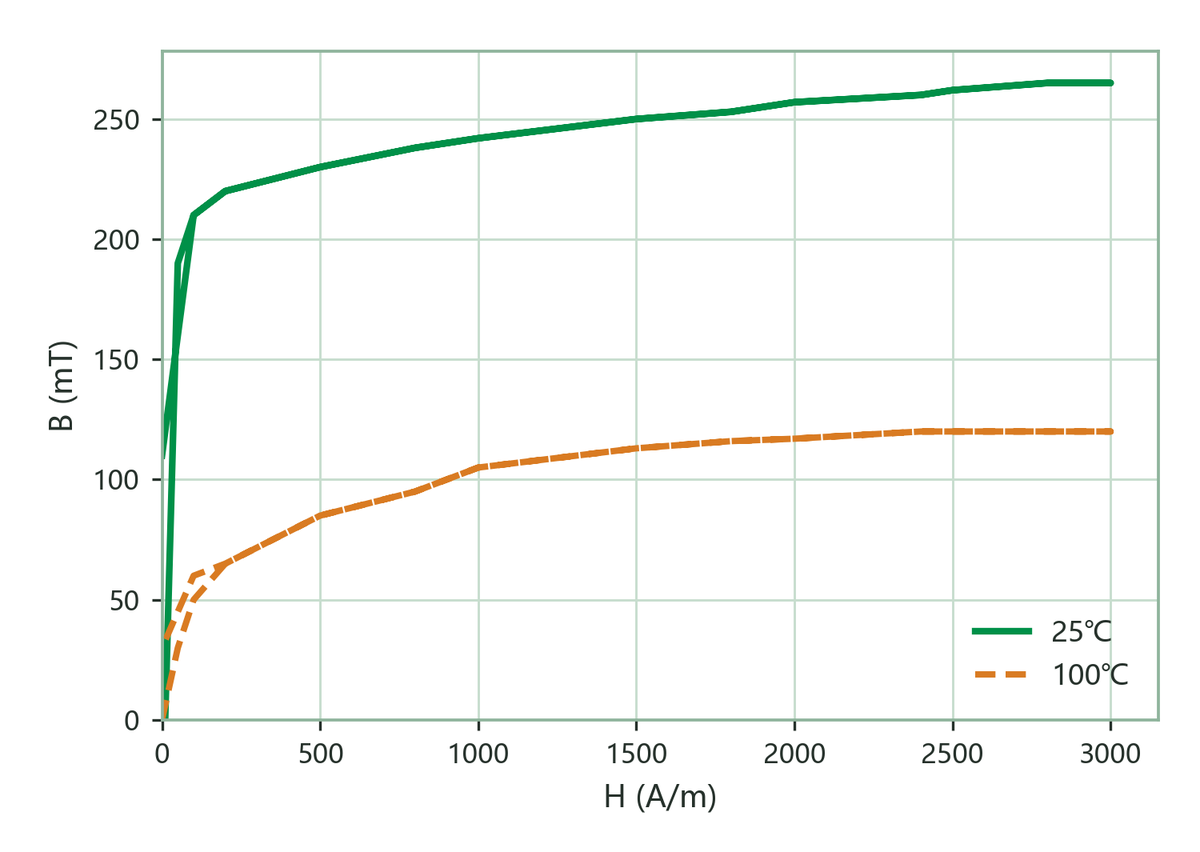

飽和磁通密度 Bs
Saturation Flux Density		3000 A/m · 25 ℃ · 100 Hz270mT
3000 A/m · 80 ℃ · 100 Hz180
殘留磁通密度 Br
Remanence		3000 A/m · 25 ℃ · 100 Hz110mT
3000 A/m · 80 ℃ · 100 Hz52
矯頑力 Hc
Coercivity		3000 A/m · 25 ℃ · 100 Hz9A/m
3000 A/m · 80 ℃ · 100 Hz8

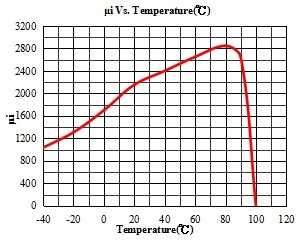

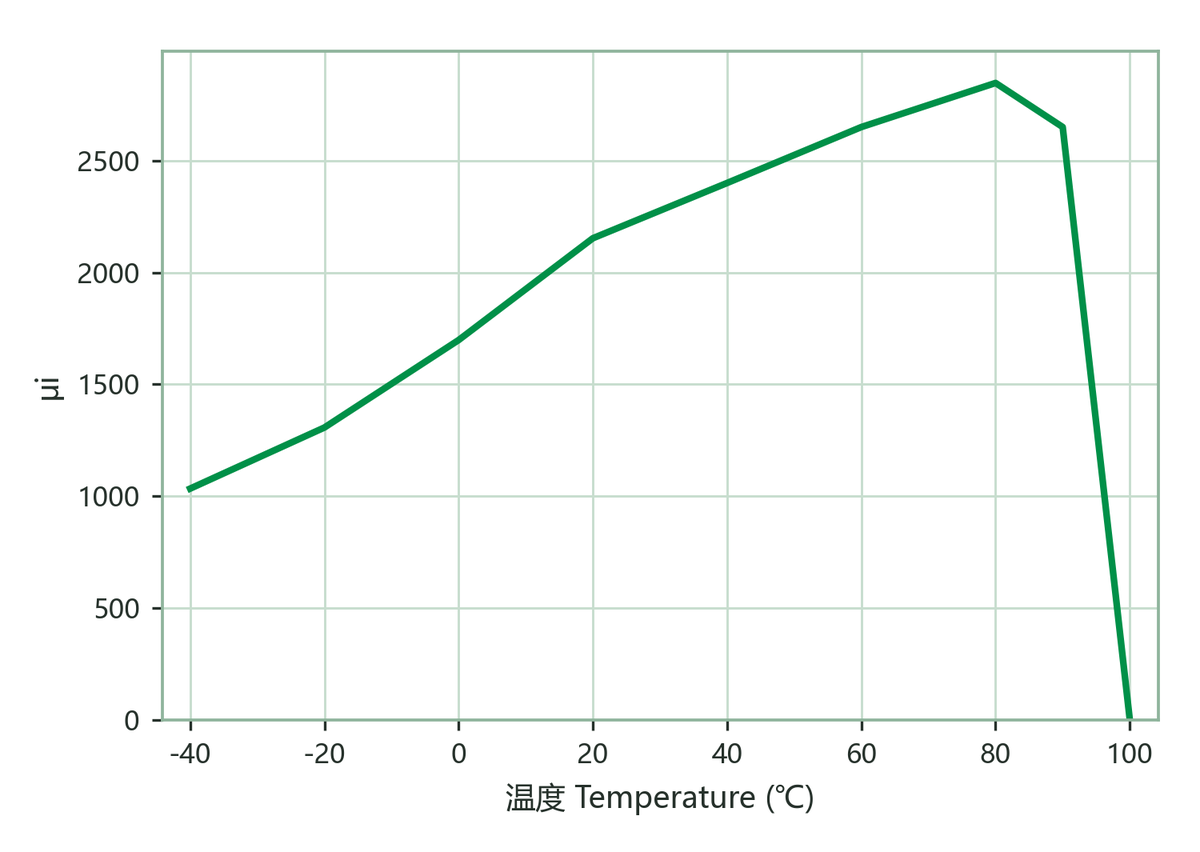

αμr（溫度係數）
Temperature coefficient of permeability		20～60 ℃8×10⁻⁶/K

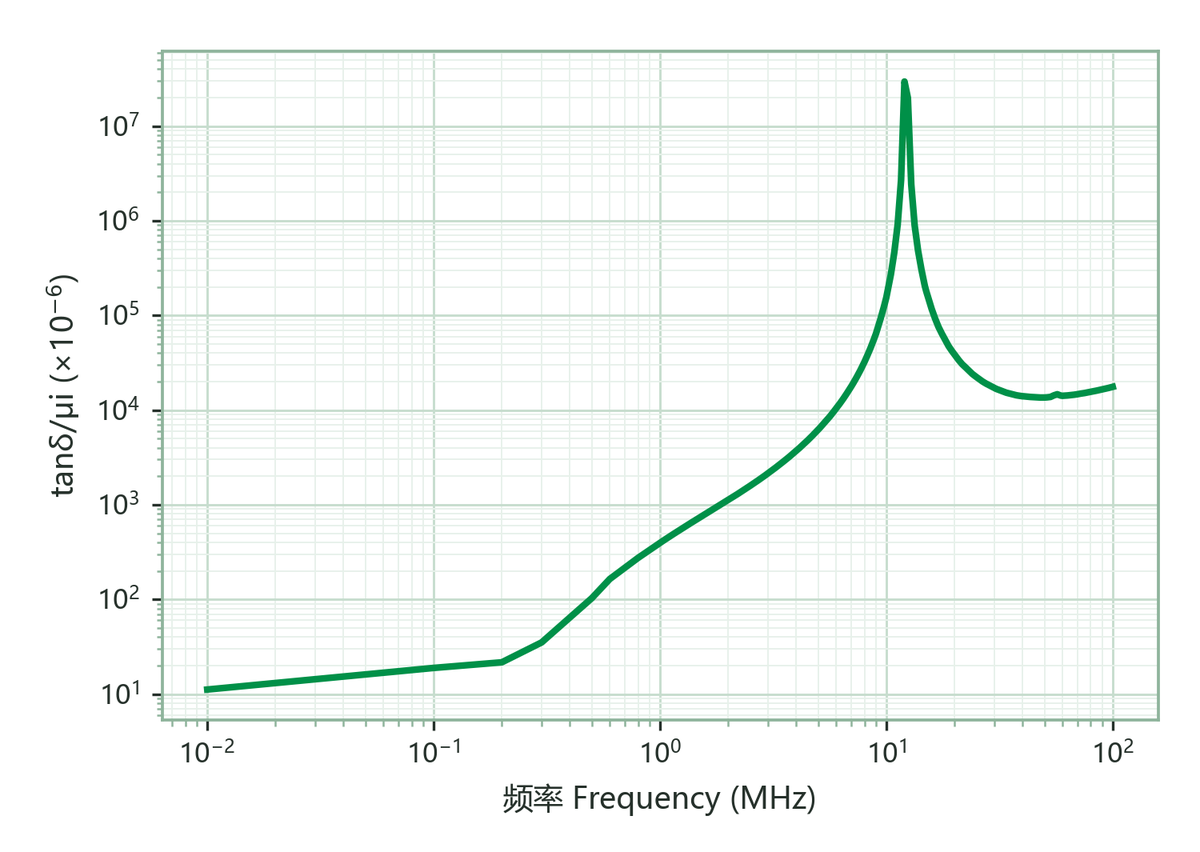

相對損耗因子 tanδ/μi
Relative Loss Factor		0.1 MHz & <0.2 mT20×10⁻⁶
0.3 MHz & <0.2 mT35
居里溫度 Tc
Curie Temp.		100 kHz & <0.2 mT>90℃
密度 D
Density		阿基米德法
Archimedes method		5.0g/cm³
電阻率 ρ
Volume Resistivity		直流電流
DC Current		10⁷Ω·m

備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
