L28A高磁導EMI材料
- 產品代號
- 化學式
- 外觀
-
特性

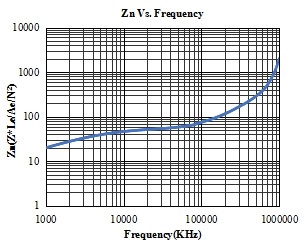

L28A 為鎳鋅鐵氧體材料，初始導磁率（μi）約 2800，為 TAK 鎳鋅各材質中最高，飽和磁通密度（Bs）約 250 mT（25 ℃）／160 mT（80 ℃），居里溫度高於 80 ℃。最高的導磁率帶來 L 系最高的低頻阻抗——在數百 kHz 的傳導雜訊頻段可用最少匝數達標；矯頑力僅約 8 A/m，磁滯損極低。高電阻率與長期穩定性使其適合通訊線路的持續抑制。與 L22A 為相鄰檔位（標稱 μi 2800 對 2200，公差帶互有重疊）：需要最高低頻阻抗時選 L28A，需要多一分溫度裕度時選 L22A。本材料居里溫度高於 80 ℃，為全系最低，適用於室溫環境；溫升明顯或高溫環境應改選 L22A 以下檔位。
- 品名
- 特長
-
用途
典型應用為低頻 EMI 濾波器、信號線共模電感與電源輸入端抑制。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

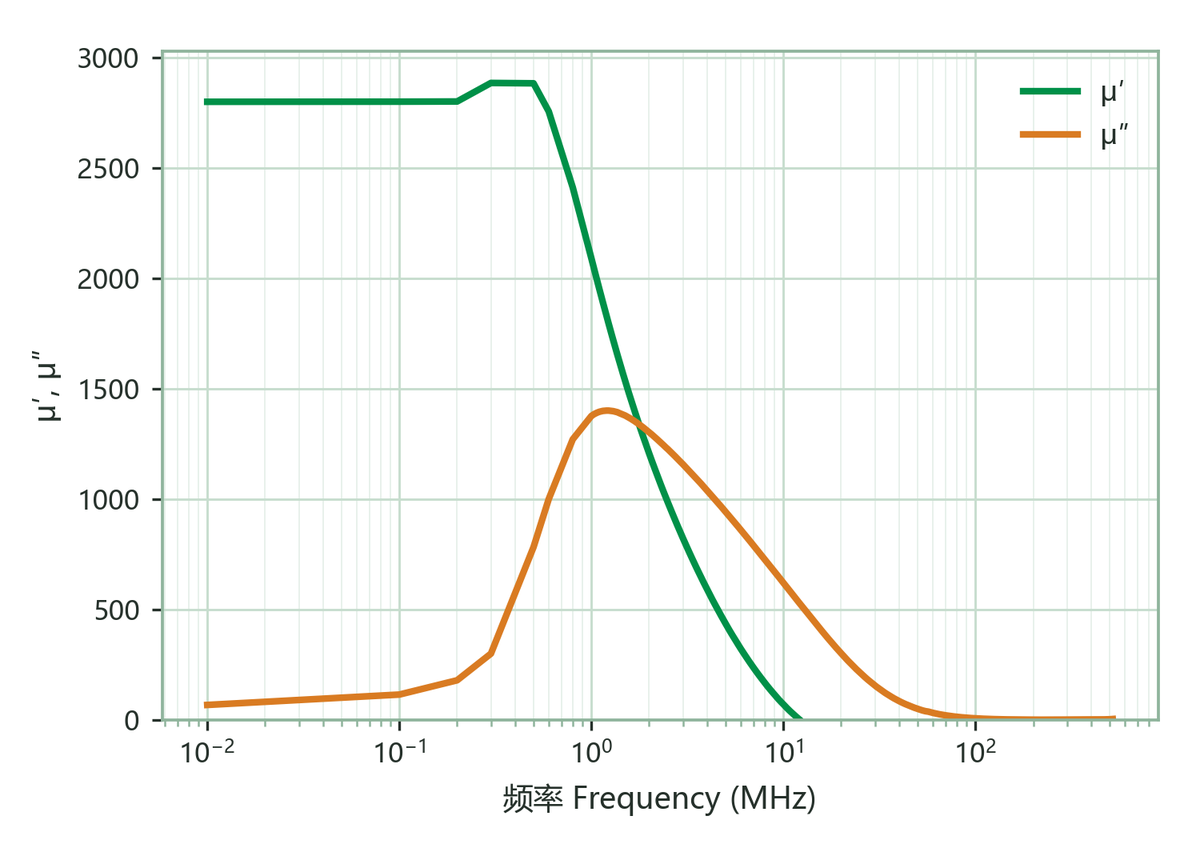

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 2800±25% | |

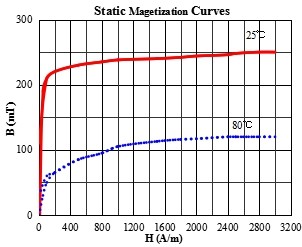

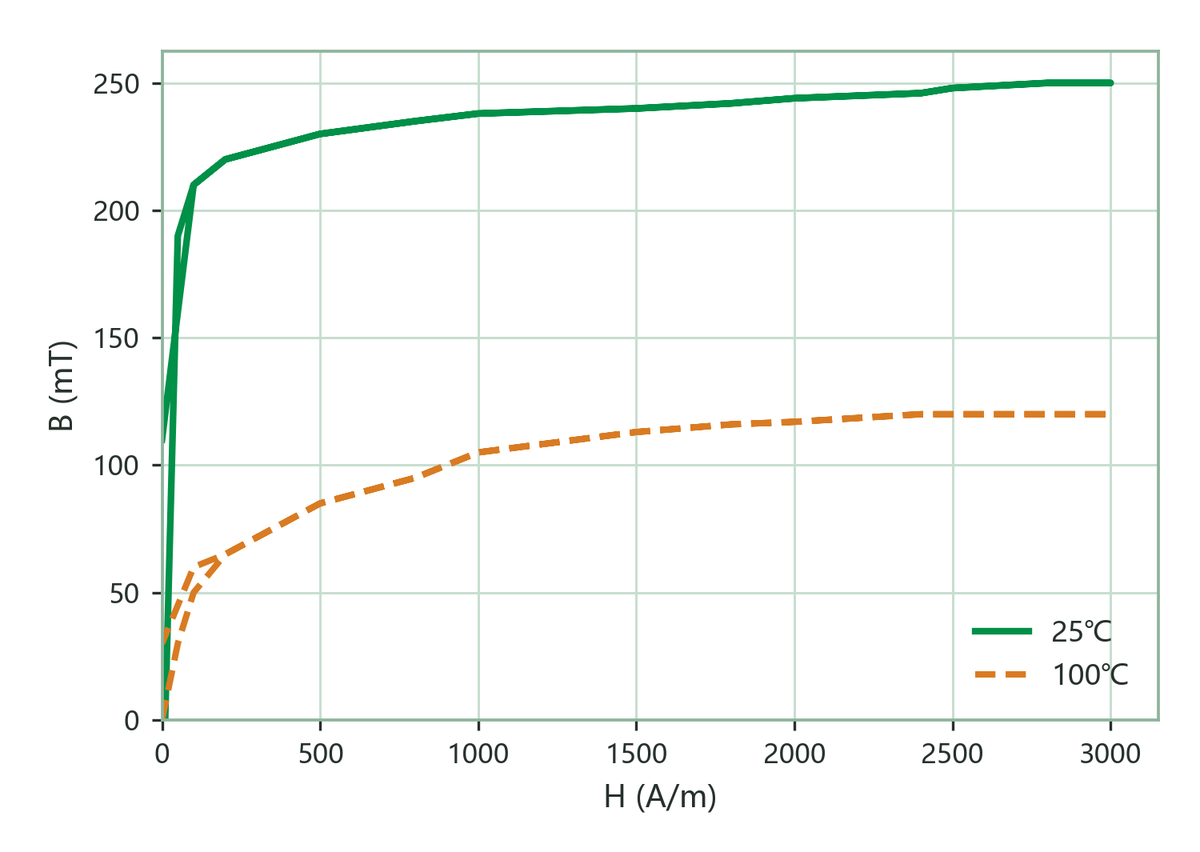

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 250 | mT |
| 3000 A/m · 80 ℃ · 100 Hz | 160 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 100 | mT |
| 3000 A/m · 80 ℃ · 100 Hz | 50 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 8 | A/m |
| 3000 A/m · 80 ℃ · 100 Hz | 7 | ||
| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 6 | ×10⁻⁶/K |

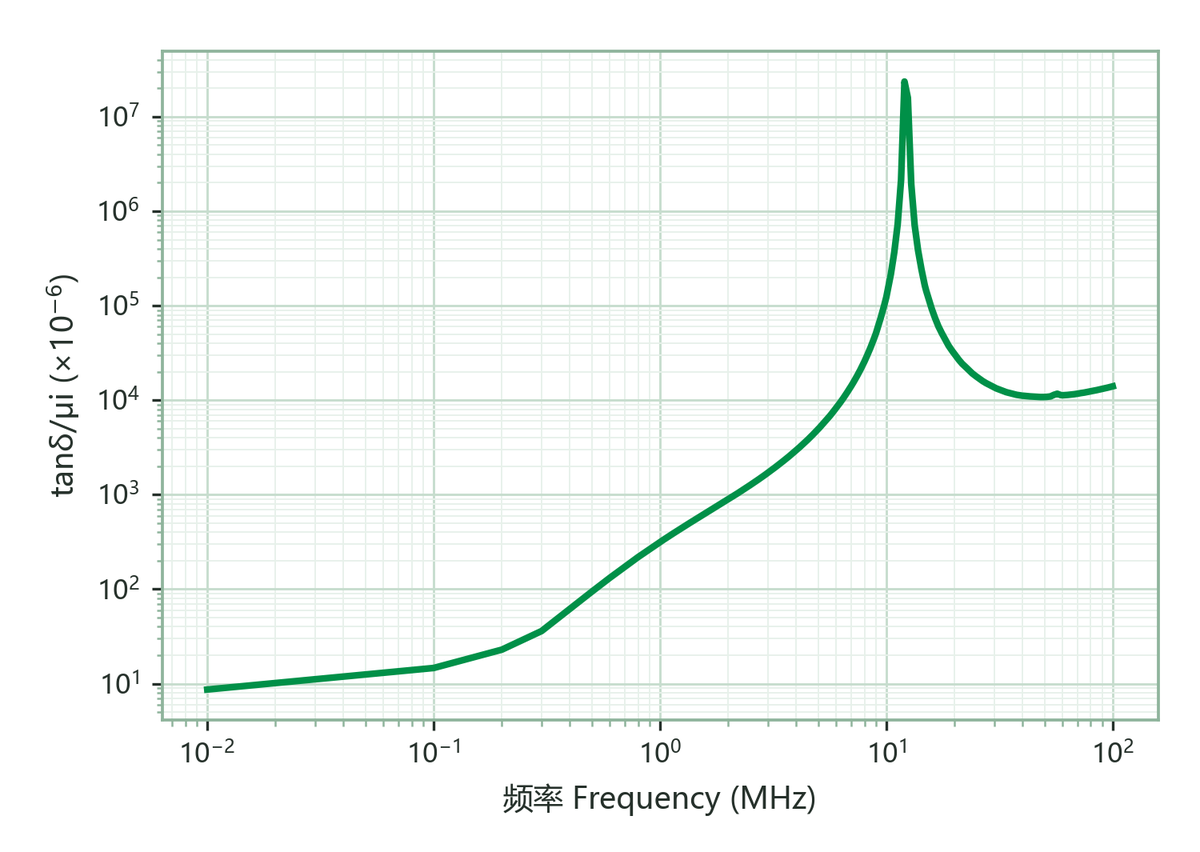

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 25 | ×10⁻⁶ |
| 0.3 MHz & <0.2 mT | 40 | ||

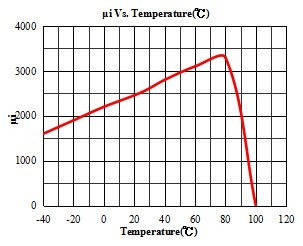

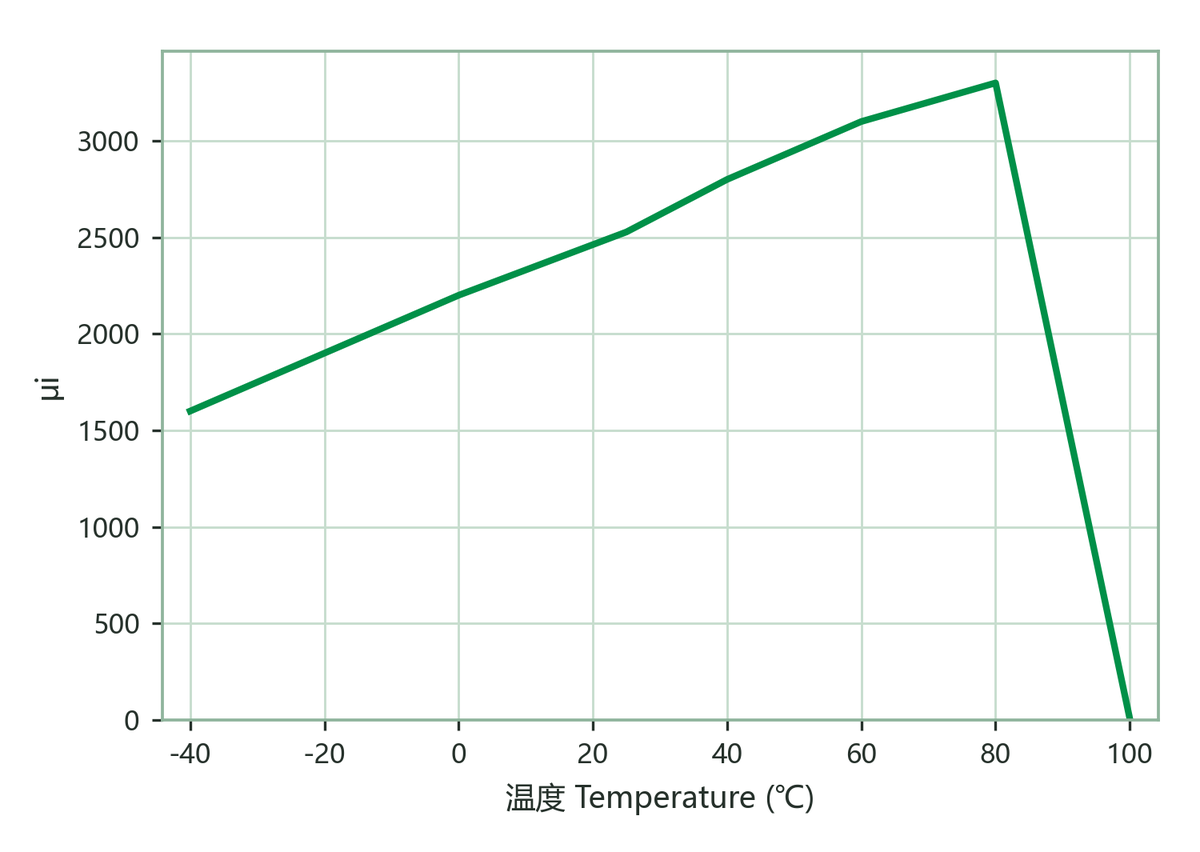

| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >80 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.0 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
