MG2鎳鎂鋅材料 NI-MG-ZN MATERIAL

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    MG2 為鎳鎂鋅鐵氧體材料，初始導磁率（μi）約 300，飽和磁通密度（Bs）約 300 mT（25 ℃）／190 mT（100 ℃），居里溫度高於 150 ℃。本材料是鎳鎂鋅組的常規經濟檔：特性在低至中頻範圍平穩，損耗因子約 80×10⁻⁶（0.1 MHz），適合對訊號品質要求不苛刻、以成本為先的量產元件。與 MGB1（μi 約 350、Bs 380 mT、Tc >200 ℃、損耗低一級）相比，MG2 以特性餘裕的收斂換取更低的成本；訊號路徑或高溫場合建議升級 MGB1，純粹的低成本低功率場合 MG2 即可勝任。

  • 品名

  • 特長

  • 用途

    典型應用為一般電感（choke）、低頻濾波器、信號線共模濾波器與中低頻變壓器。

  • 附件下載附件下載

產品介紹

特性
Characteristic		條件
Condition		值
Value		單位
Unit

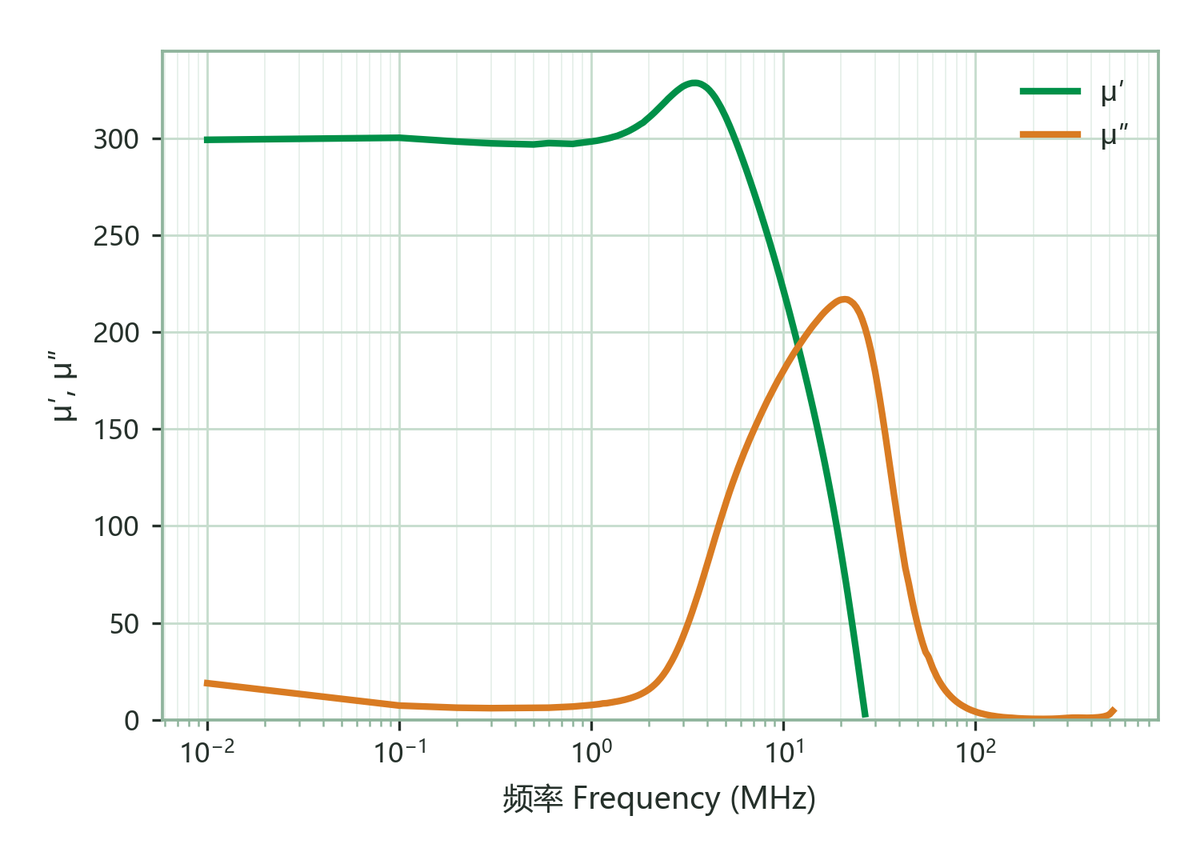

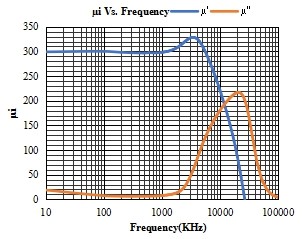

初始磁導率 μi
Initial Permeability		100 kHz & <0.2 mT300±25%

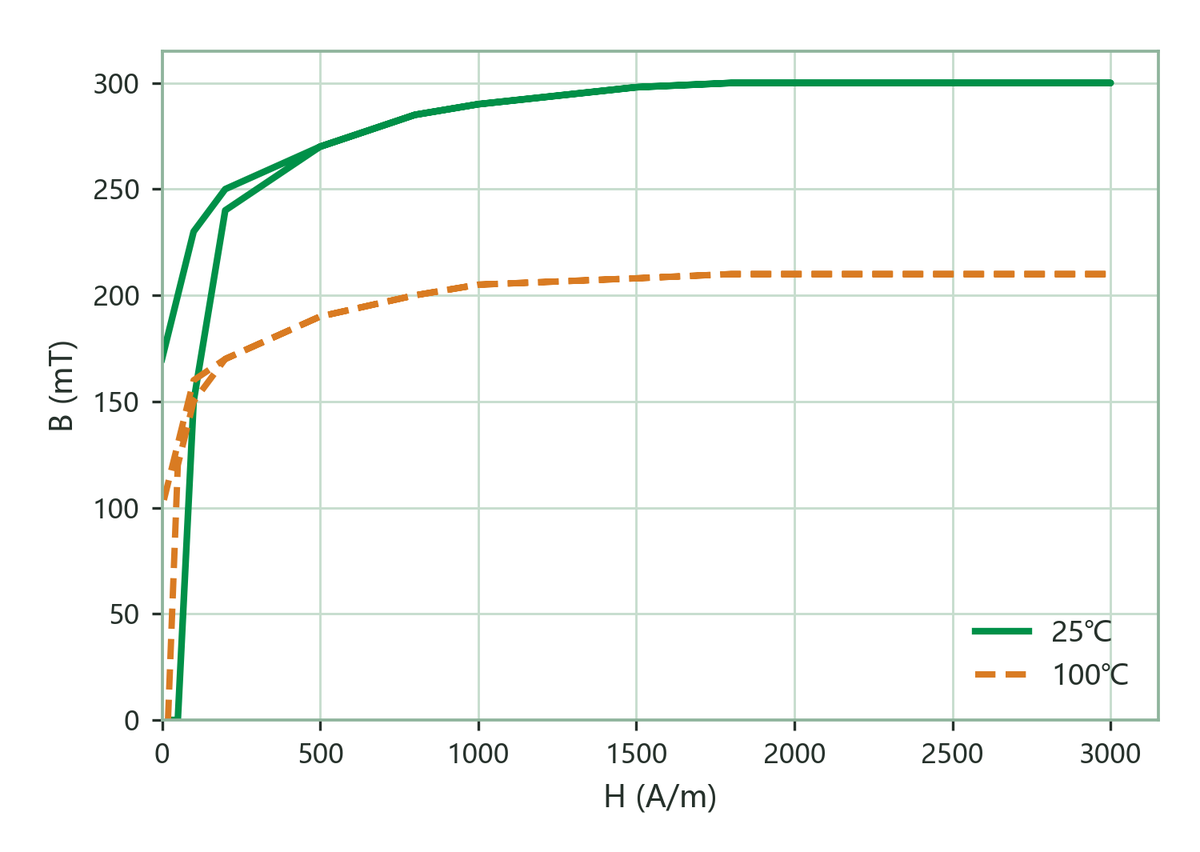

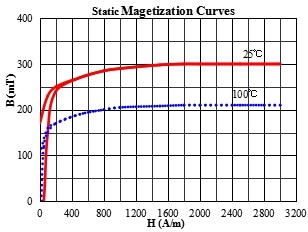

飽和磁通密度 Bs
Saturation Flux Density		3000 A/m · 25 ℃ · 100 Hz300mT
3000 A/m · 100 ℃ · 100 Hz190
殘留磁通密度 Br
Remanence		3000 A/m · 25 ℃ · 100 Hz175mT
3000 A/m · 100 ℃ · 100 Hz85
矯頑力 Hc
Coercivity		3000 A/m · 25 ℃ · 100 Hz25A/m
3000 A/m · 100 ℃ · 100 Hz15

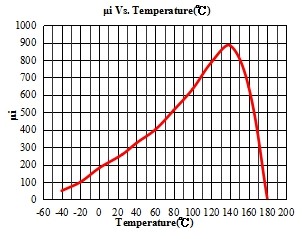

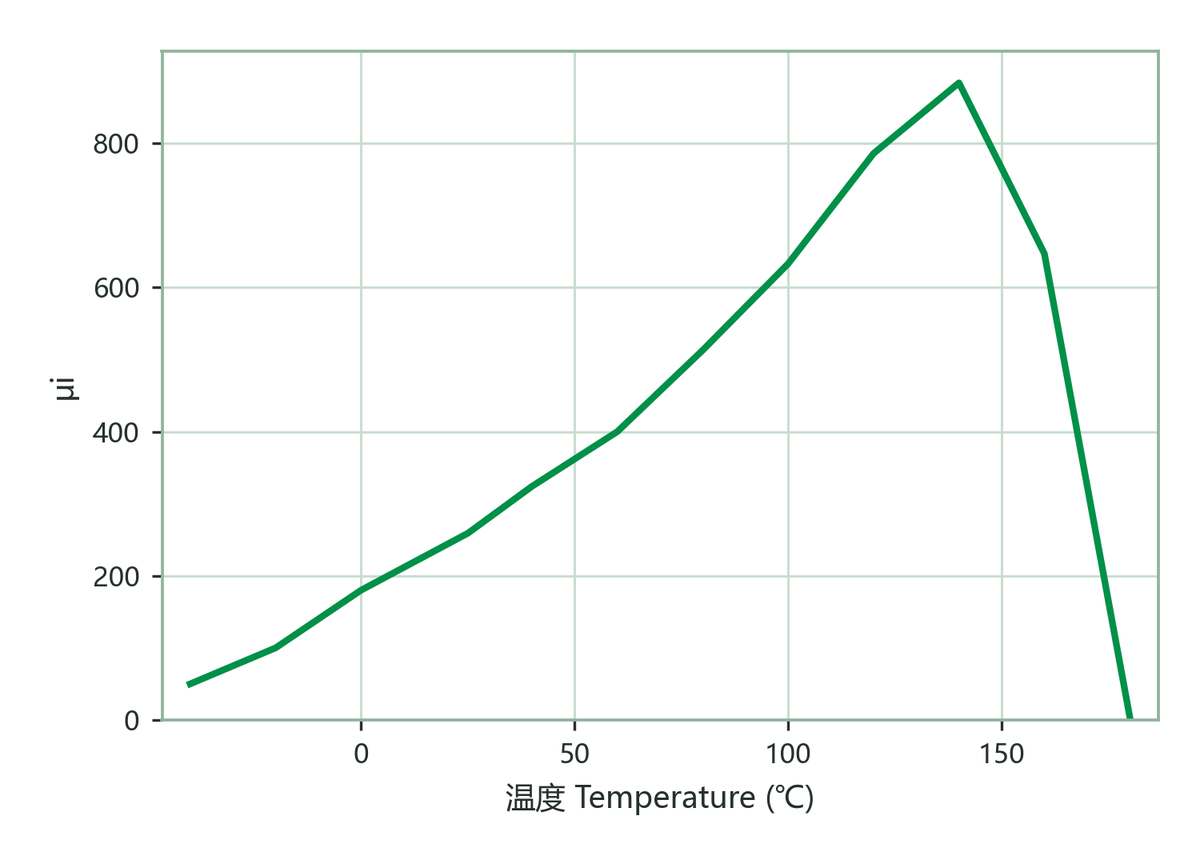

αμr（溫度係數）
Temperature coefficient of permeability		20～60 ℃9×10⁻⁶/K

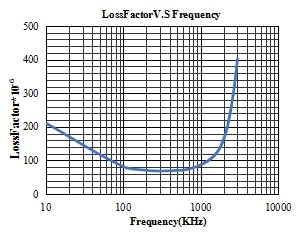

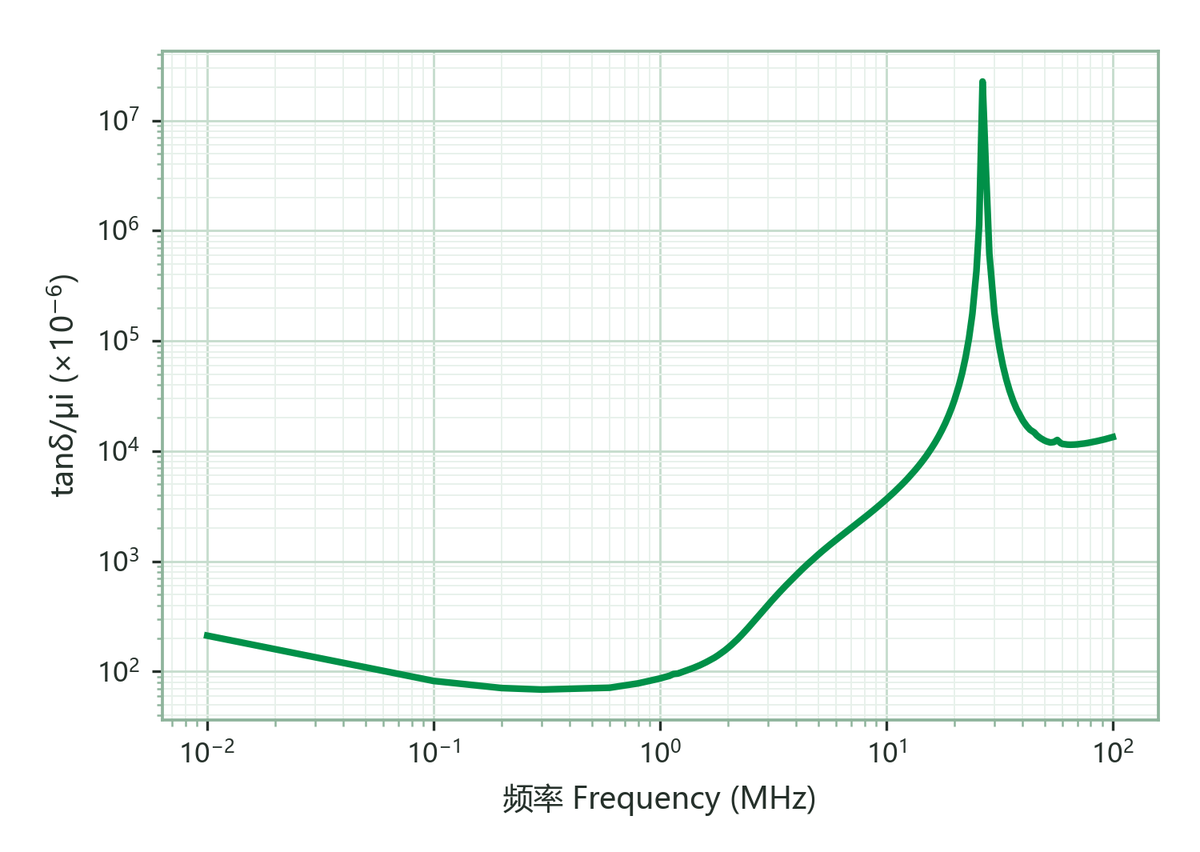

相對損耗因子 tanδ/μi
Relative Loss Factor		0.1 MHz & <0.2 mT80×10⁻⁶
0.5 MHz & <0.2 mT70
居里溫度 Tc
Curie Temp.		100 kHz & <0.2 mT>150℃
密度 D
Density		阿基米德法
Archimedes method		4.85g/cm³
電阻率 ρ
Volume Resistivity		直流電流
DC Current		10⁷Ω·m

備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
