MF1鎂鋅材料 MG-ZN MATERIAL
- 產品代號
- 化學式
- 外觀
-
特性
MF1 為鎳鎂鋅鐵氧體材料，初始導磁率（μi）約 180，飽和磁通密度（Bs）約 350 mT（25 ℃）／185 mT（100 ℃），居里溫度高於 210 ℃。低導磁率使其可用頻率上限較高，配合高於 210 ℃ 的居里溫度，在 MHz 級的 RF／IF 頻段維持穩定；Bs 350 mT 亦具備一定的磁通承載。MF 系編號與導磁率並非依序對應——MF1 是低 μi 高頻支、MF2（μi 約 800）才是高導磁低頻支、MF3（約 350）居中且損耗最低——選型時請以 μi 與頻段對應，勿以編號推測。
- 品名
- 特長
-
用途
典型應用為 RF／IF 濾波器、諧振電感與高頻信號線 EMI 抑制，屬於以最低材料成本覆蓋高頻小訊號用途的檔位。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

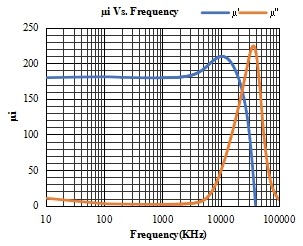

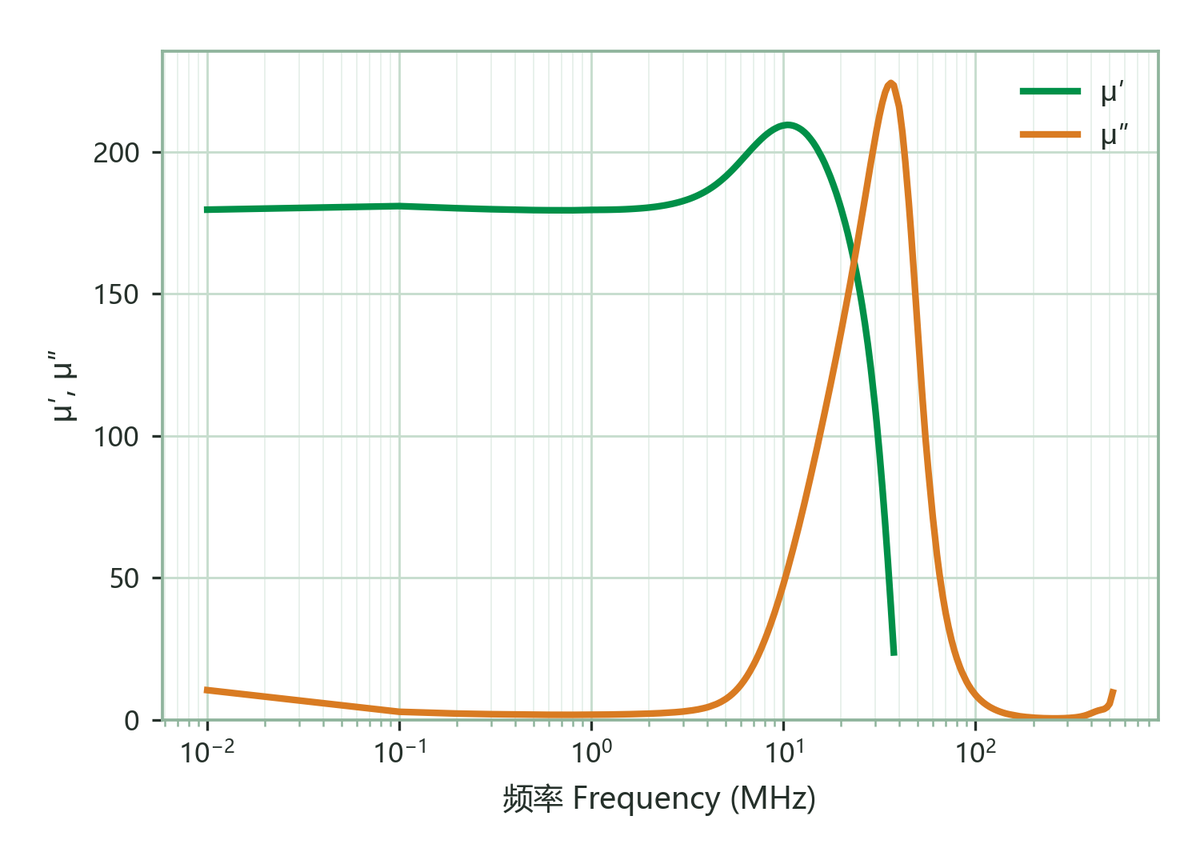

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 180±25% | |

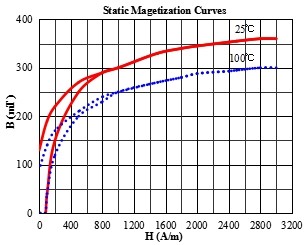

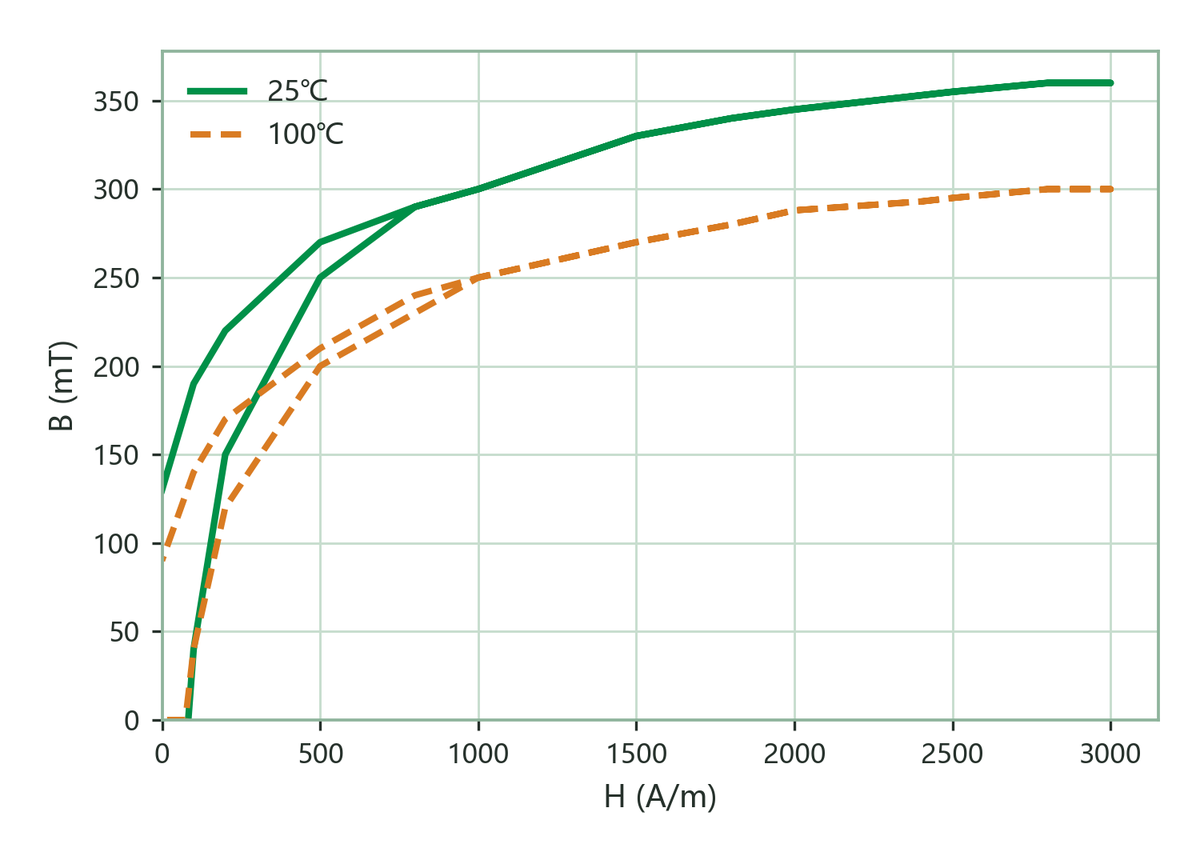

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 350 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 185 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 240 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 85 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 25 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 15 | ||

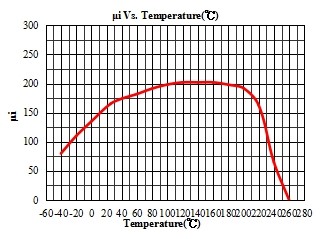

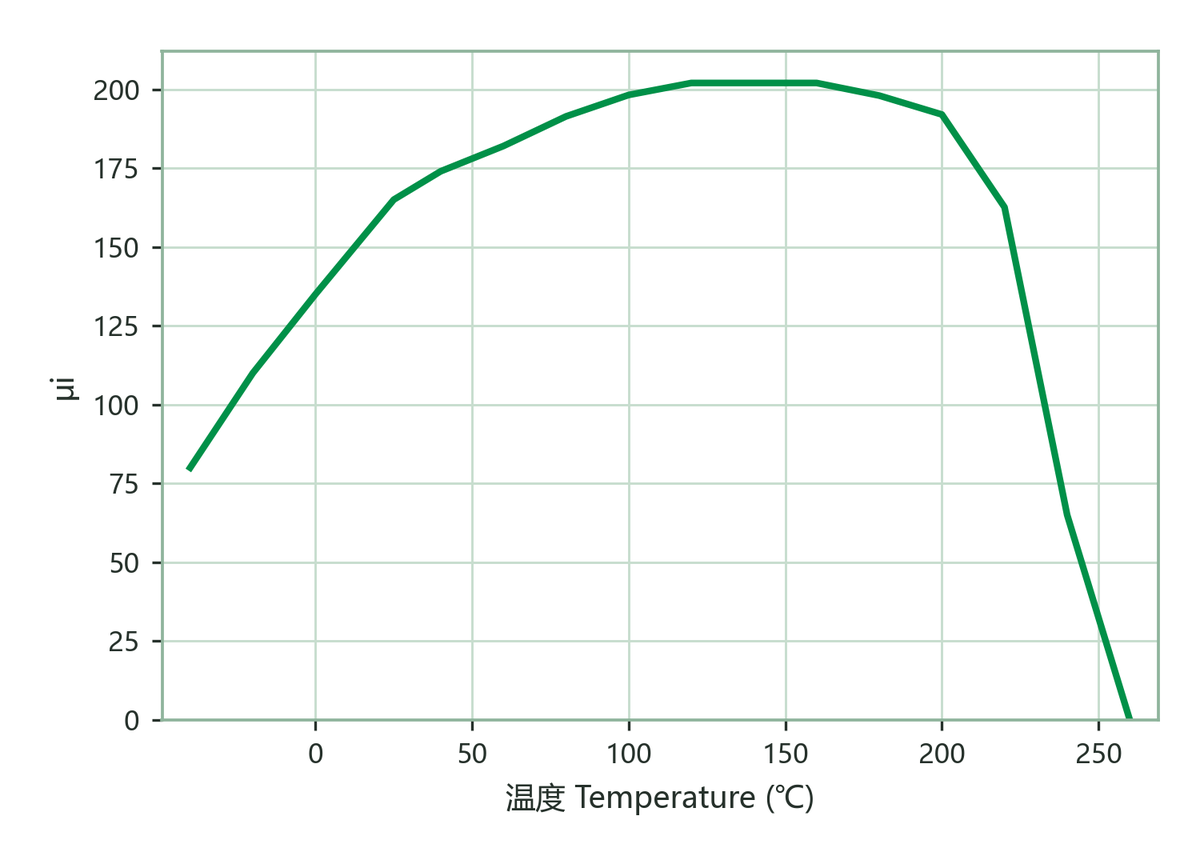

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 35 | ×10⁻⁶/K |

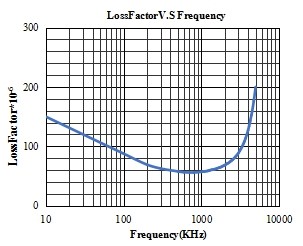

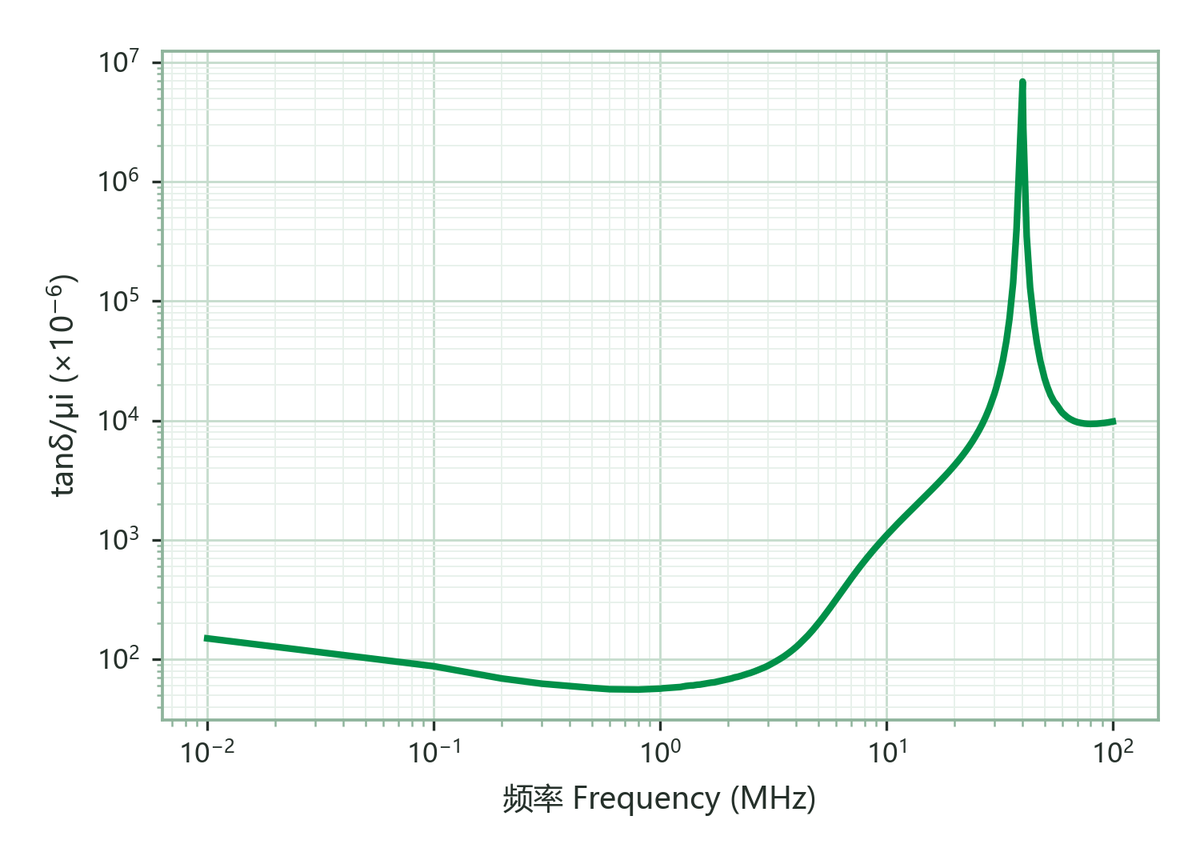

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 55 | ×10⁻⁶ |
| 0.5 MHz & <0.2 mT | 70 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >210 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 4.9 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
