MF2鎂鋅材料 MG-ZN MATERIAL

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    MF2 為鎂鋅鐵氧體材料（無鎳配方），初始導磁率（μi）約 800，飽和磁通密度（Bs）約 270 mT（25 ℃）／95 mT（100 ℃），居里溫度高於 130 ℃。本材料是鎂鋅系的高導磁支：在低頻段提供與 μi≈800 純鎳鋅材同級的阻抗與感量，材料成本則明顯較低；矯頑力僅 16 A/m，磁滯損低，損耗因子 25×10⁻⁶（0.1 MHz）／50×10⁻⁶（0.5 MHz）。與同標稱 μi 800 的 L43 相比，MF2 走經濟取向，L43 走 EMI 特性取向（寬頻抑制與雙治具阻抗數據）；MF2 於 100 ℃ 時磁通僅餘約 95 mT、Tc >130 ℃，高溫或帶大電流的場合應改選純鎳鋅檔位。

  • 品名

  • 特長

  • 用途

    典型應用為電源輸入端濾波器、大型共模扼流圈與低頻 EMI 抑制。

  • 附件下載附件下載

產品介紹

特性
Characteristic		條件
Condition		值
Value		單位
Unit

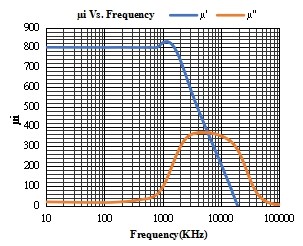

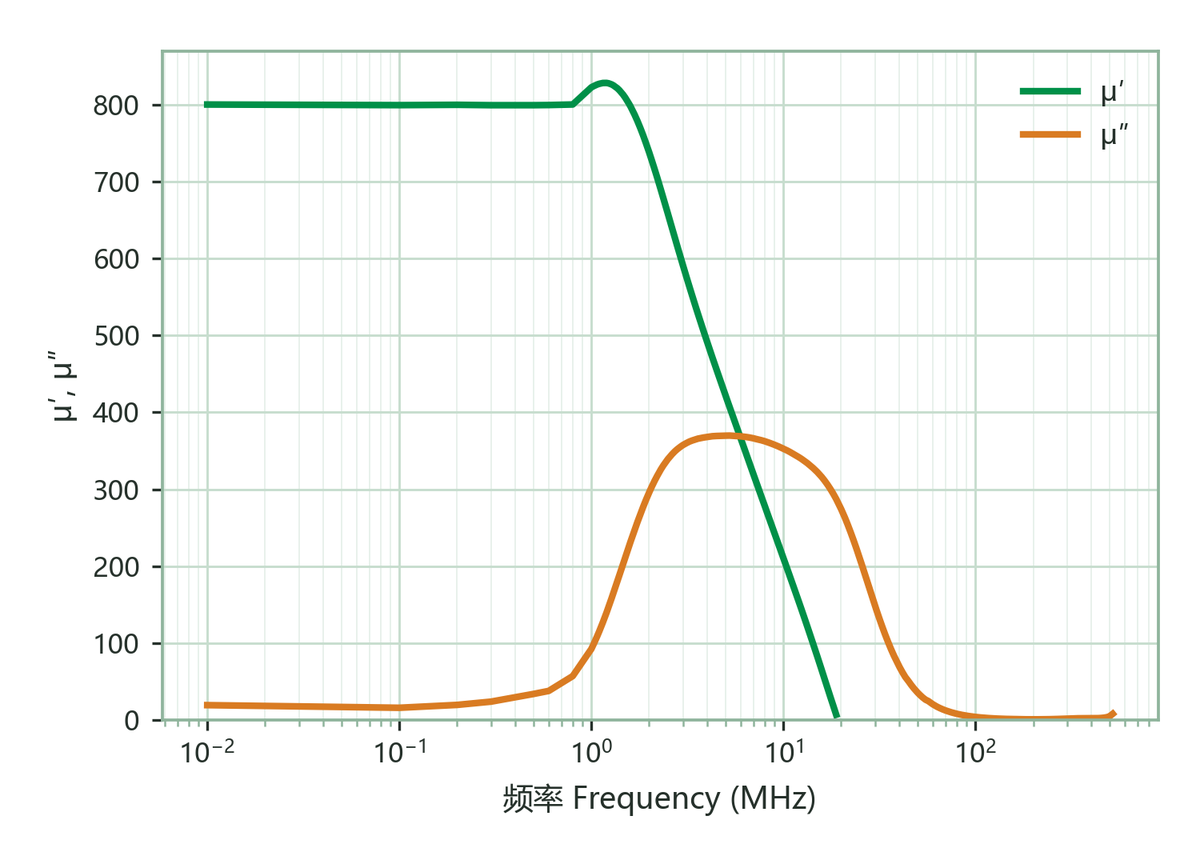

初始磁導率 μi
Initial Permeability		100 kHz & <0.2 mT800±25%

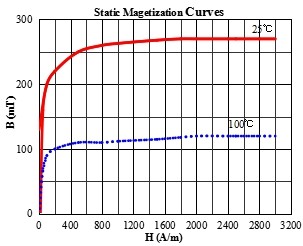

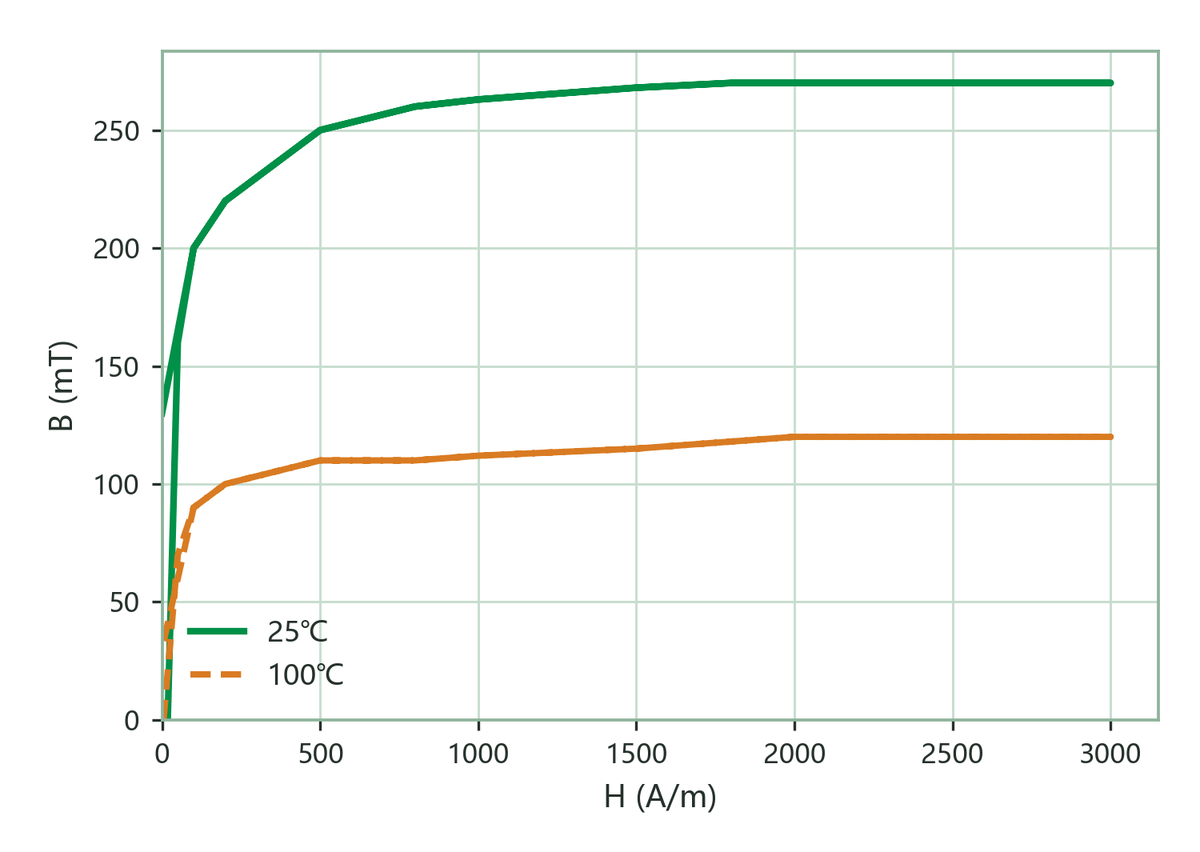

飽和磁通密度 Bs
Saturation Flux Density		3000 A/m · 25 ℃ · 100 Hz270mT
3000 A/m · 100 ℃ · 100 Hz95
殘留磁通密度 Br
Remanence		3000 A/m · 25 ℃ · 100 Hz125mT
3000 A/m · 100 ℃ · 100 Hz8
矯頑力 Hc
Coercivity		3000 A/m · 25 ℃ · 100 Hz16A/m
3000 A/m · 100 ℃ · 100 Hz6

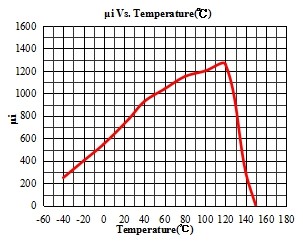

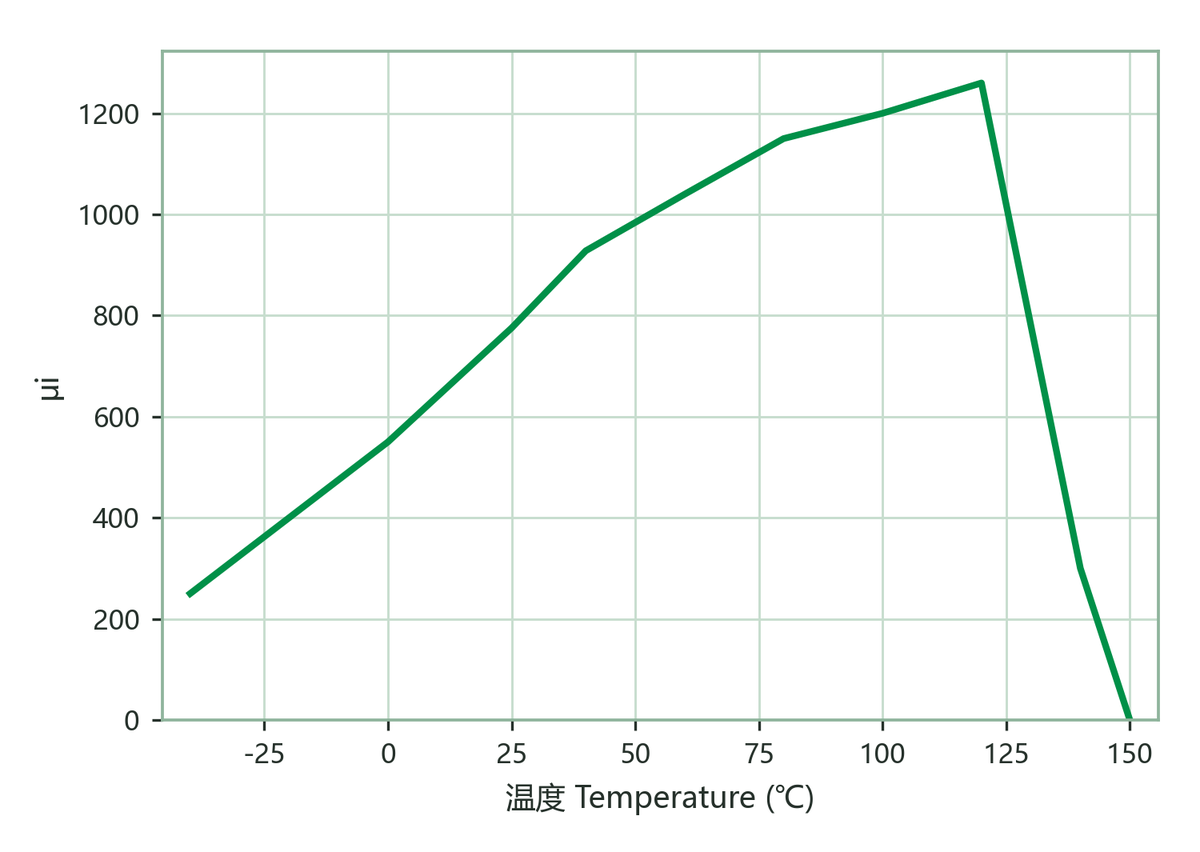

αμr（溫度係數）
Temperature coefficient of permeability		20～60 ℃15×10⁻⁶/K

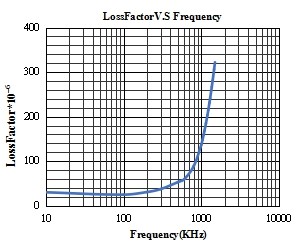

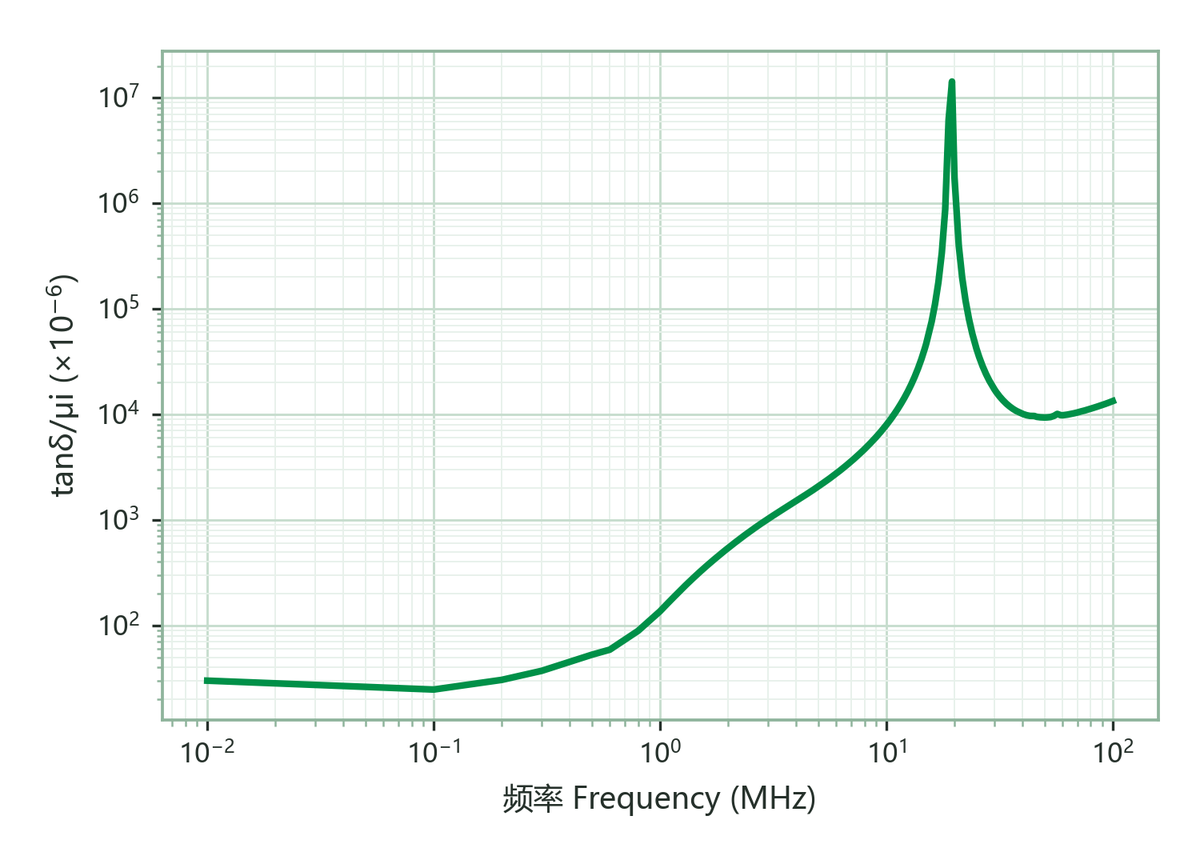

相對損耗因子 tanδ/μi
Relative Loss Factor		0.1 MHz & <0.2 mT25×10⁻⁶
0.5 MHz & <0.2 mT50
居里溫度 Tc
Curie Temp.		100 kHz & <0.2 mT>130℃
密度 D
Density		阿基米德法
Archimedes method		4.85g/cm³
電阻率 ρ
Volume Resistivity		直流電流
DC Current		10⁷Ω·m

備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
