MF3鎂鋅材料 MG-ZN MATERIAL
- 產品代號
- 化學式
- 外觀
-
特性
MF3 為鎳鎂鋅鐵氧體材料，初始導磁率（μi）約 350，飽和磁通密度（Bs）約 330 mT（25 ℃）／230 mT（100 ℃），居里溫度高於 160 ℃。本材料是本組的訊號級：溫度係數約 10×10⁻⁶/K、損耗因子 20×10⁻⁶（0.1 MHz）／25×10⁻⁶（1.0 MHz），溫度漂移與損耗之低在本組配方中相當突出，可在頻率與溫度變動下維持穩定的感量與 Q 值。在 MF 系中，MF3 損耗最低、特性最均衡（MF1 為低 μi 高頻支、MF2 為高 μi 低頻支）；若需要更高的溫度等級，可對照純鎳鋅之 DL3／MGB1（同 μi 350 檔）。
- 品名
- 特長
-
用途
典型應用為 RFID 線圈、低頻與高頻射頻濾波器，以及寬頻 EMI 抑制磁環。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

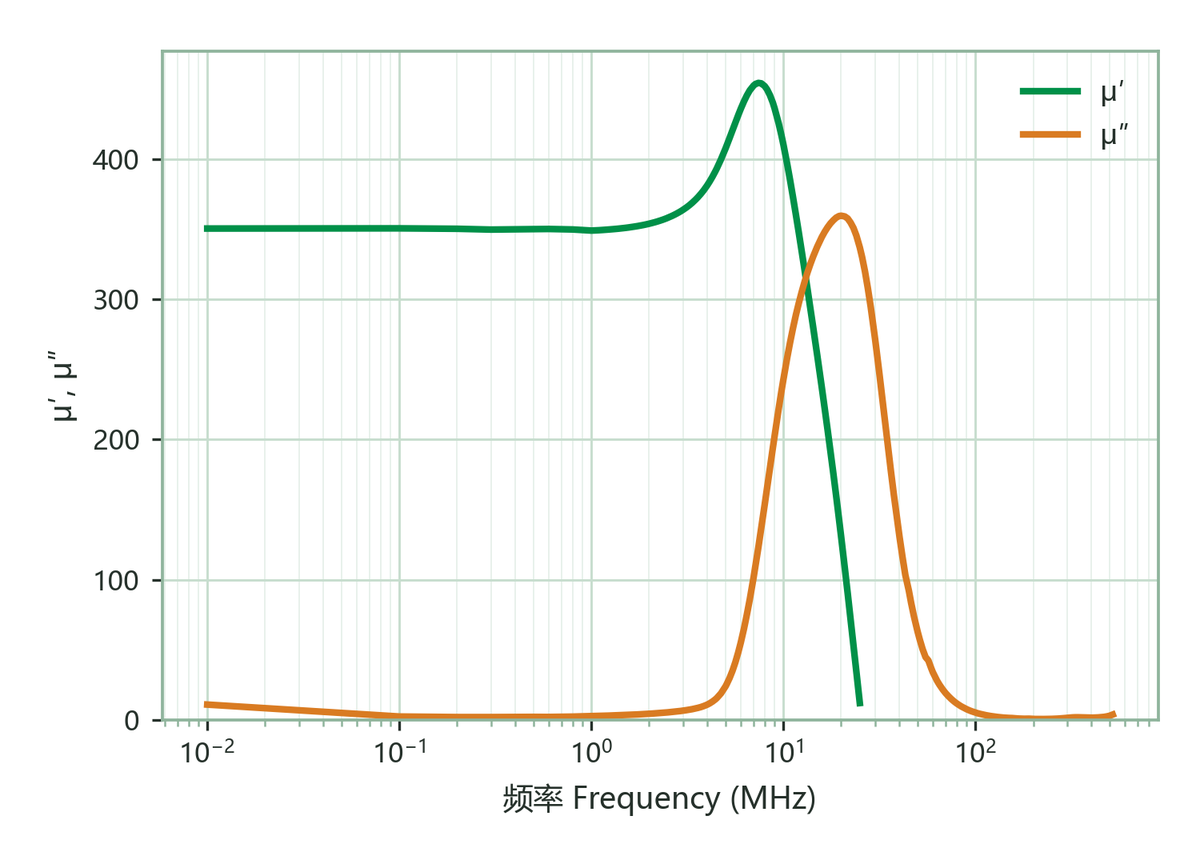

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 350±25% | |

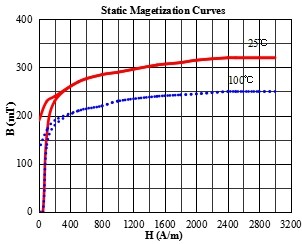

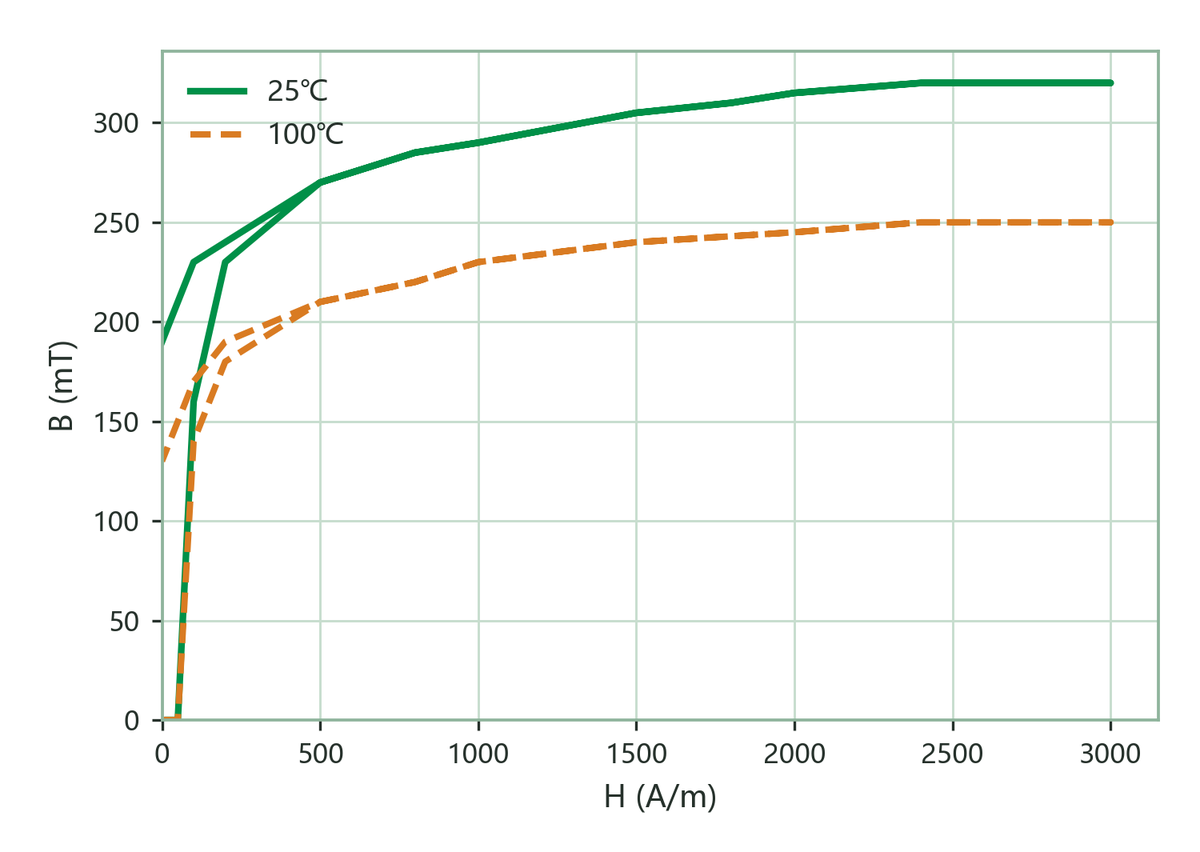

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 330 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 230 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 160 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 120 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 55 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 40 | ||

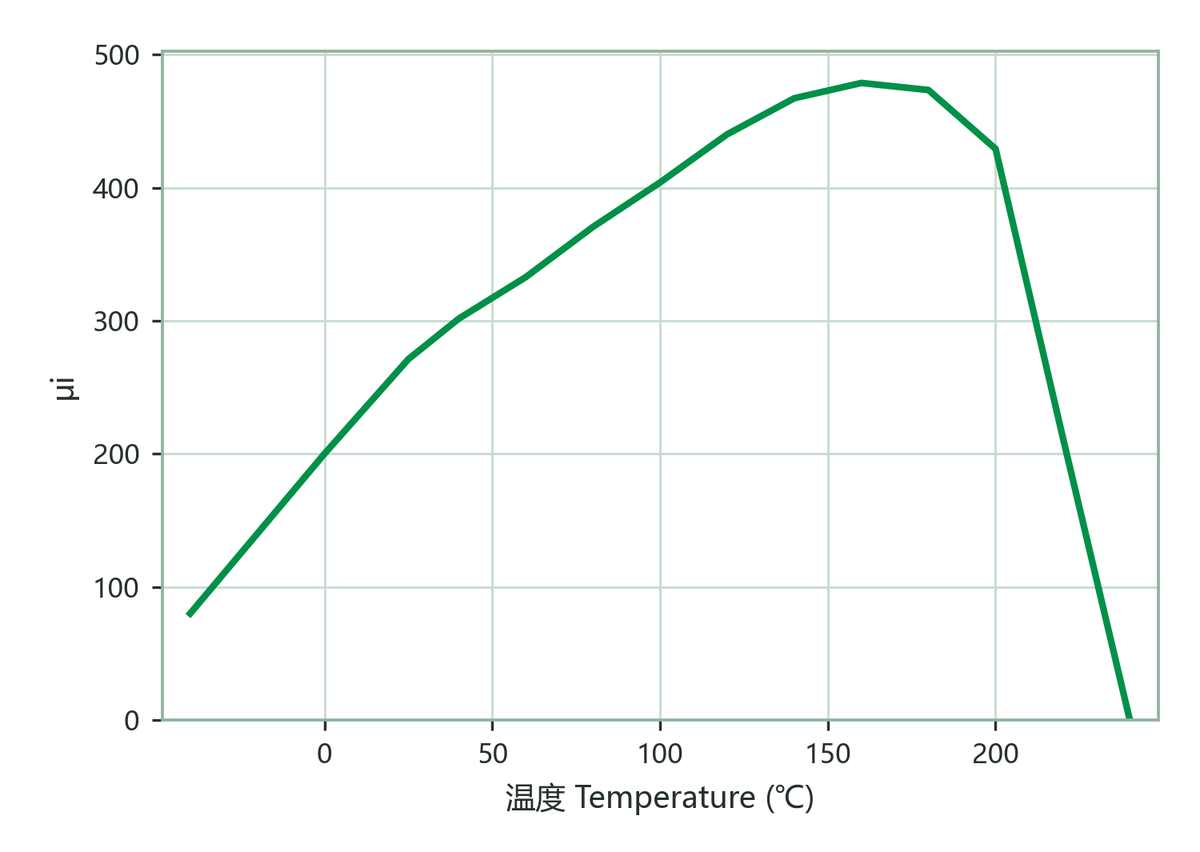

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 10 | ×10⁻⁶/K |

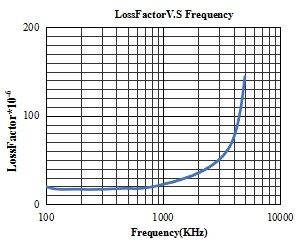

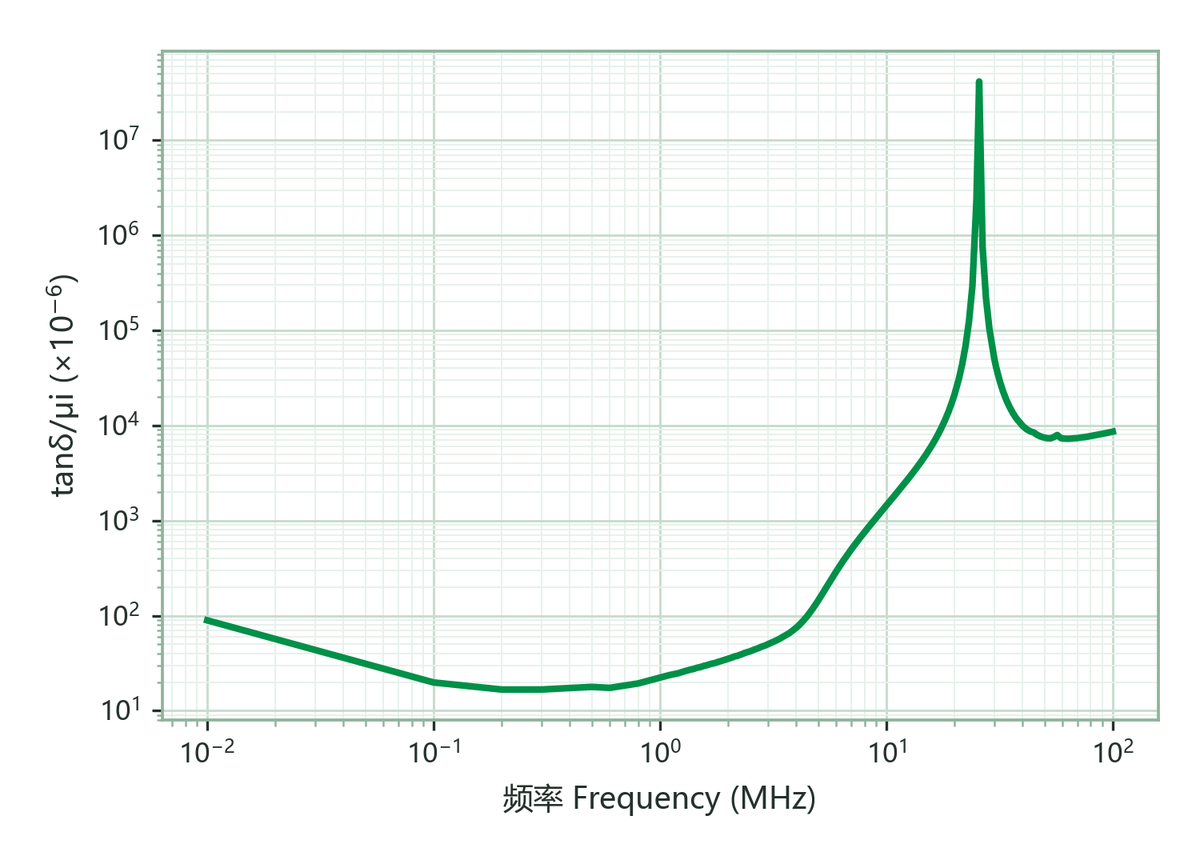

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 20 | ×10⁻⁶ |
| 1.0 MHz & <0.2 mT | 25 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >160 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 4.9 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
