M5E1 高頻穩定材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    M5E1 為鎳鋅鐵氧體材料，初始導磁率（μi）約 15，飽和磁通密度（Bs）約 170 mT（25 ℃）／165 mT（100 ℃），居里溫度高於 320 ℃。低導磁率把可用頻率上限推至百 MHz 級，在 10～130 MHz 頻段維持穩定的低損耗與高 Q；溫度係數約 10×10⁻⁶/K，配合高於 320 ℃ 的居里溫度，頻率與溫度特性都非常穩定，適合對調諧精度敏感的射頻電路。在高頻族階梯（μi 10→250）中，M5E1 介於 V4F1（約 10）與 V2F1（約 30）之間：頻率上限略低於 V4F1，但 Q 值與匹配穩定性更佳，是 VHF 頻段匹配與濾波的首選檔。

  • 品名

  • 特長

  • 用途

    典型應用為 RF 天線匹配電感、寬頻 EMI 濾波器與中高頻射頻變壓器。

  • 附件下載附件下載

產品介紹

特性
Characteristic		條件
Condition		值
Value		單位
Unit

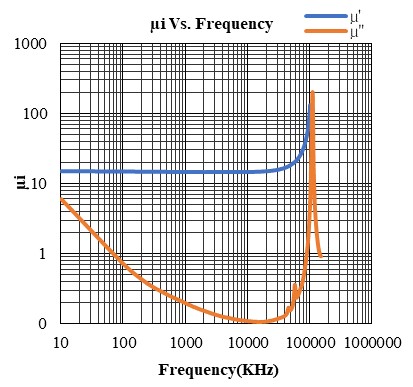

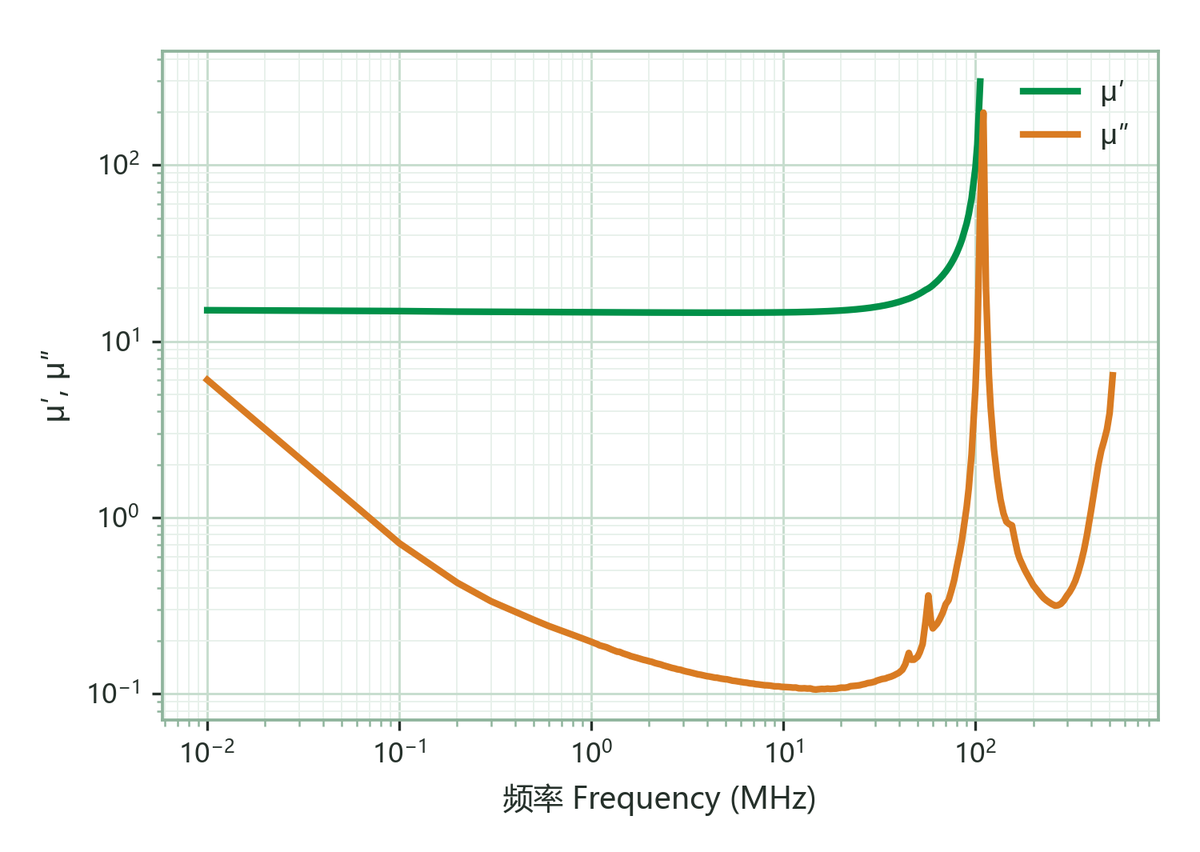

初始磁導率 μi
Initial Permeability		100 kHz & <0.2 mT15±25%

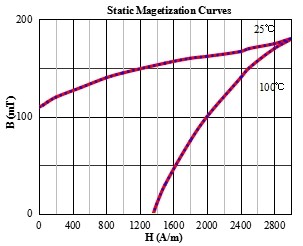

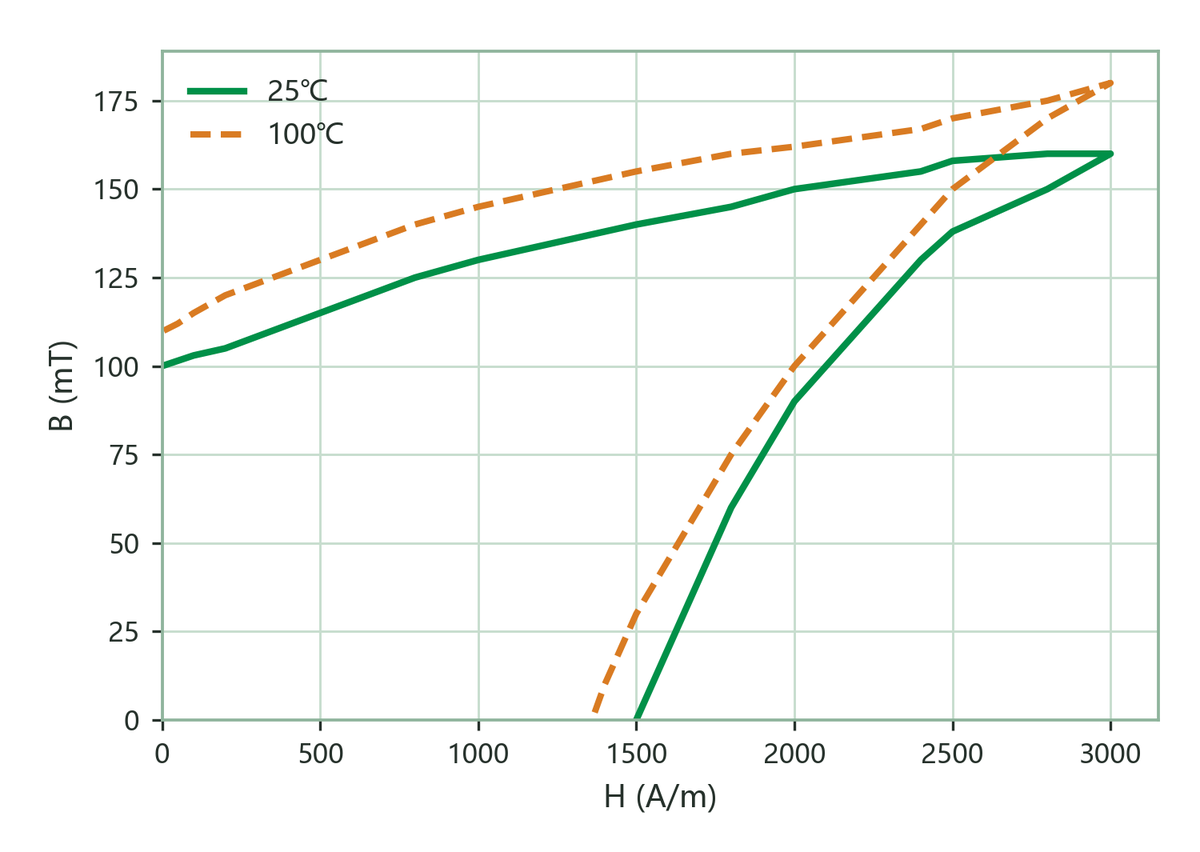

飽和磁通密度 Bs
Saturation Flux Density		3000 A/m · 25 ℃ · 100 Hz170mT
3000 A/m · 100 ℃ · 100 Hz165
殘留磁通密度 Br
Remanence		3000 A/m · 25 ℃ · 100 Hz110mT
3000 A/m · 100 ℃ · 100 Hz105
矯頑力 Hc
Coercivity		3000 A/m · 25 ℃ · 100 Hz1400A/m
3000 A/m · 100 ℃ · 100 Hz1380

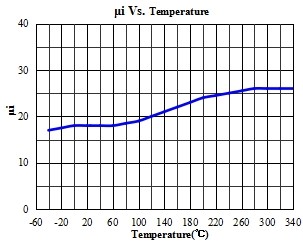

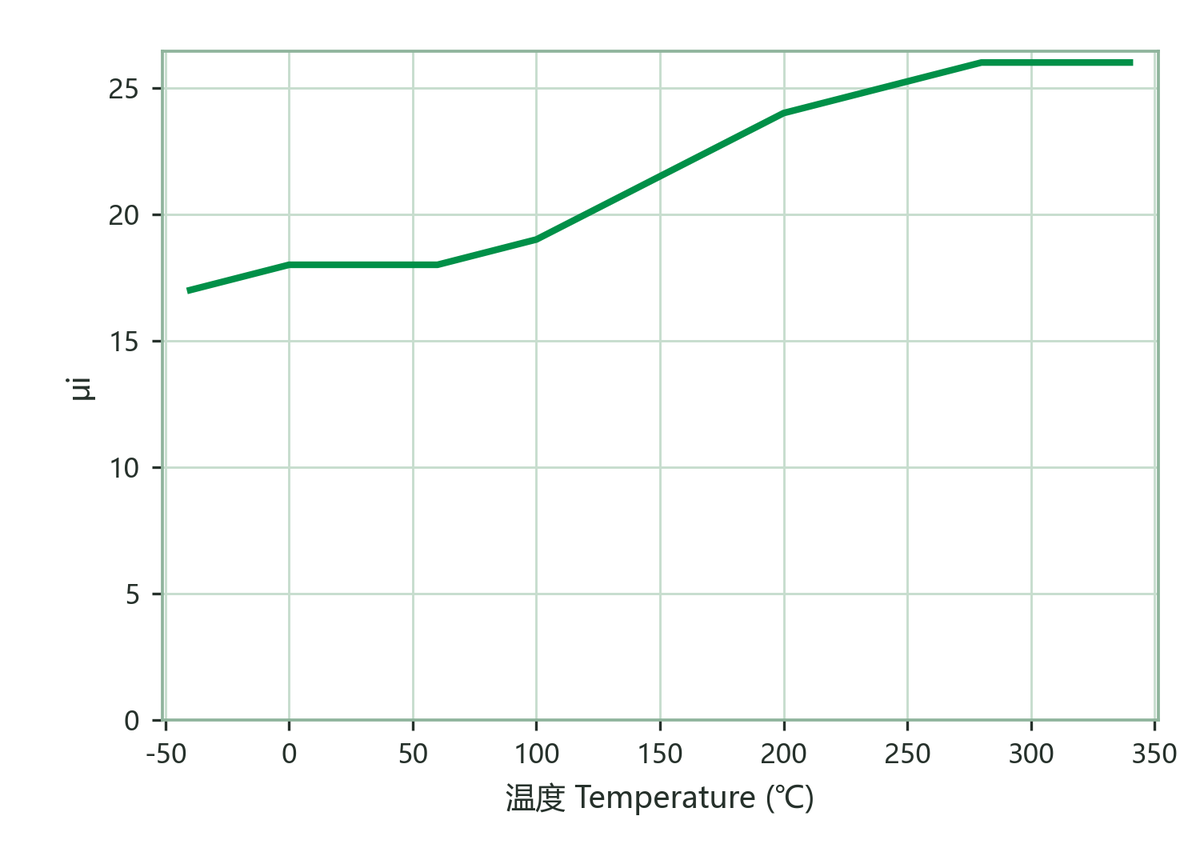

αμr（溫度係數）
Temperature coefficient of permeability		20～60 ℃10×10⁻⁶/K

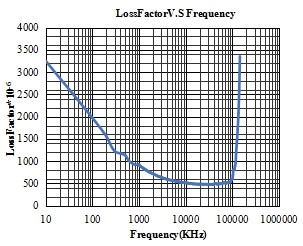

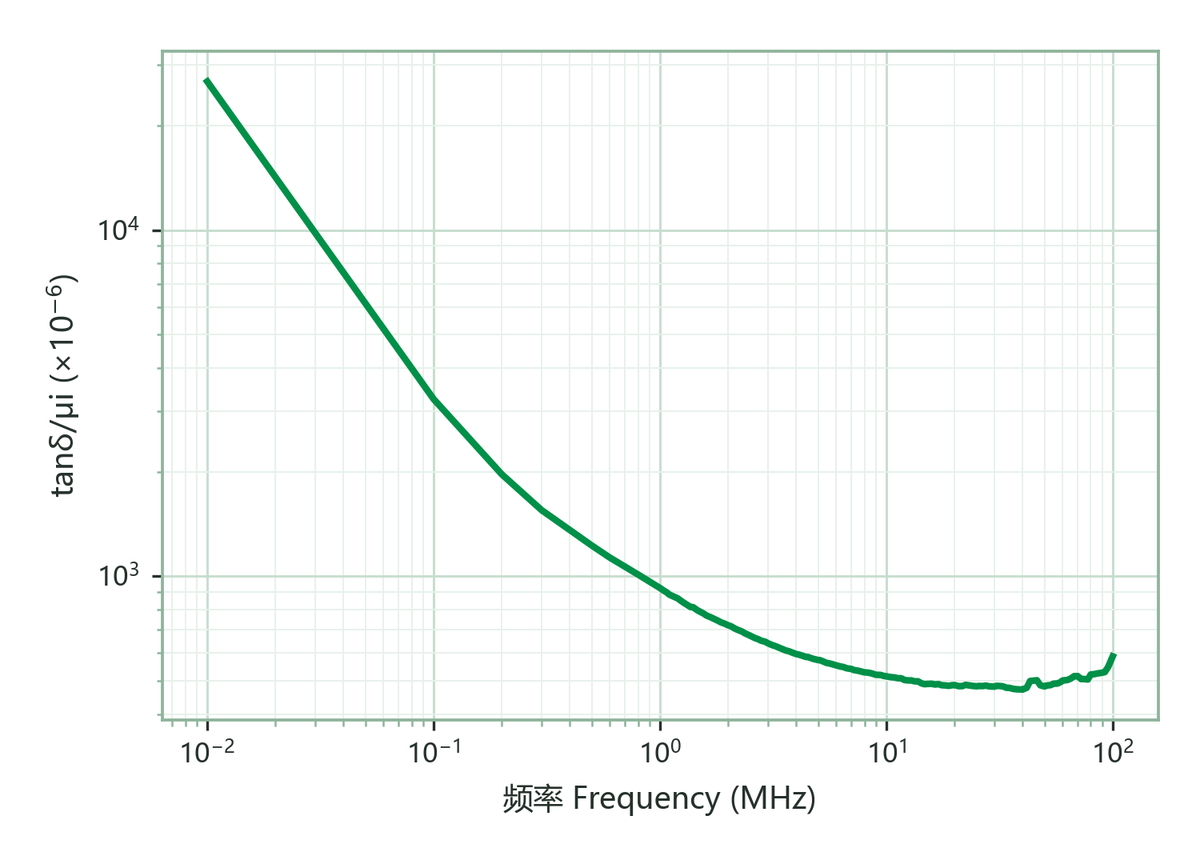

相對損耗因子 tanδ/μi
Relative Loss Factor		10 MHz & <0.2 mT400×10⁻⁶
50 MHz & <0.2 mT420
居里溫度 Tc
Curie Temp.		100 kHz & <0.2 mT>320℃
密度 D
Density		阿基米德法
Archimedes method		4.9g/cm³
電阻率 ρ
Volume Resistivity		直流電流
DC Current		10⁷Ω·m

備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
