M9A 高頻穩定材料
- 產品代號
- 化學式
- 外觀
-
特性
M9A 為鎳鋅鐵氧體材料，初始導磁率（μi）約 50，飽和磁通密度（Bs）約 340 mT（25 ℃）／300 mT（100 ℃），居里溫度高於 300 ℃。本材料在 5～50 MHz 頻段展現優異 Q 值（損耗因子 100×10⁻⁶ @5 MHz／120×10⁻⁶ @20 MHz），且 Bs 達 340 mT、100 ℃ 仍有 300 mT——在高頻族中屬於少數兼顧「高 Q」與「磁通承載」的檔位，適合需要承受功率的射頻磁性元件。階梯位置在 V2F1（μi 約 30）與 M61（約 100）之間：頻率上限較 V2F1 低、較 M61 高，功率承載與 Q 的均衡使其成為 HF 頻段功率射頻的主力檔。
- 品名
- 特長
-
用途
典型應用為短波與中頻 RF 濾波器、功率級射頻扼流圈與調諧電感。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

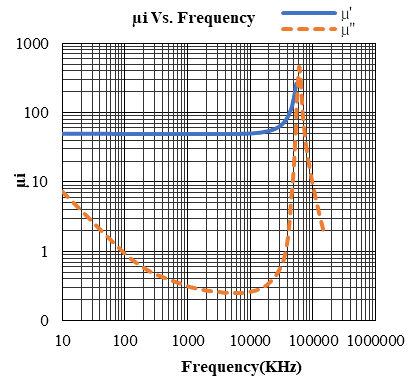

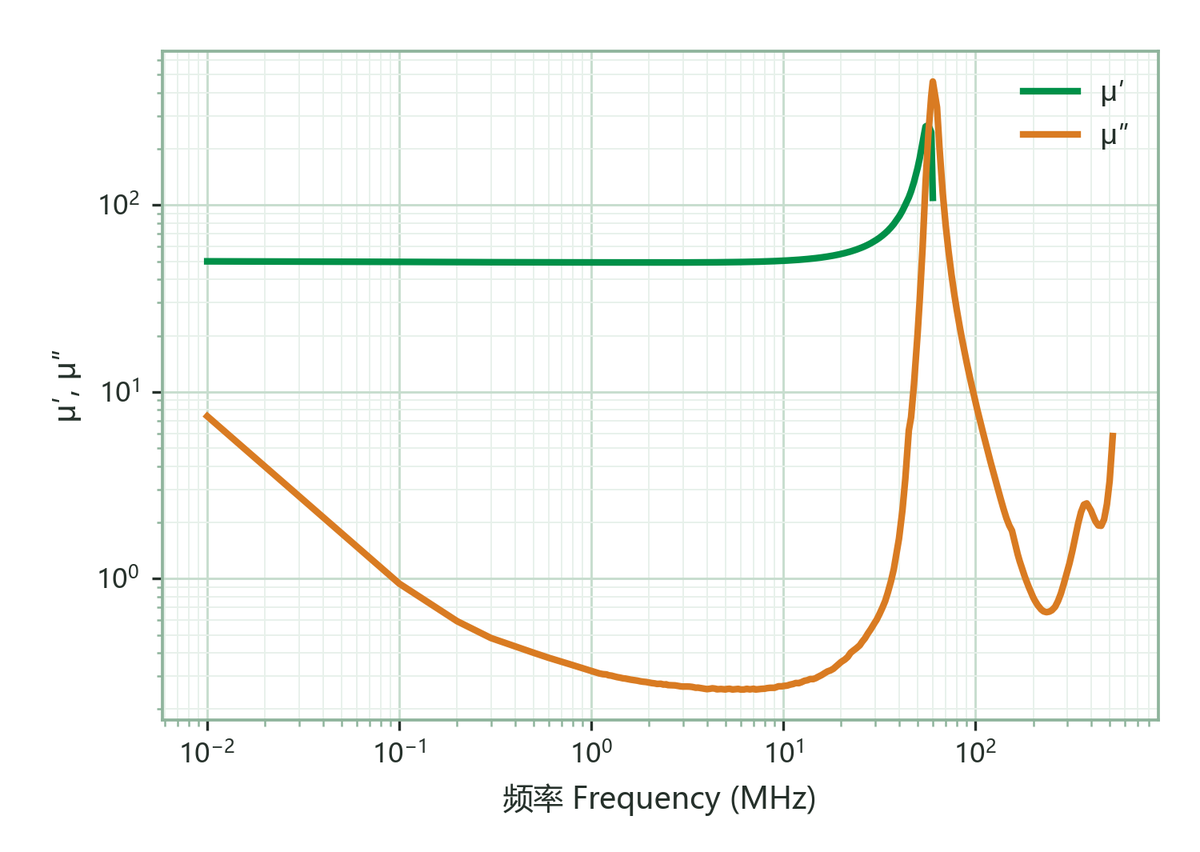

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 50±25% | |

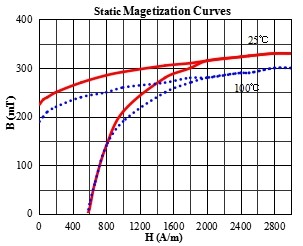

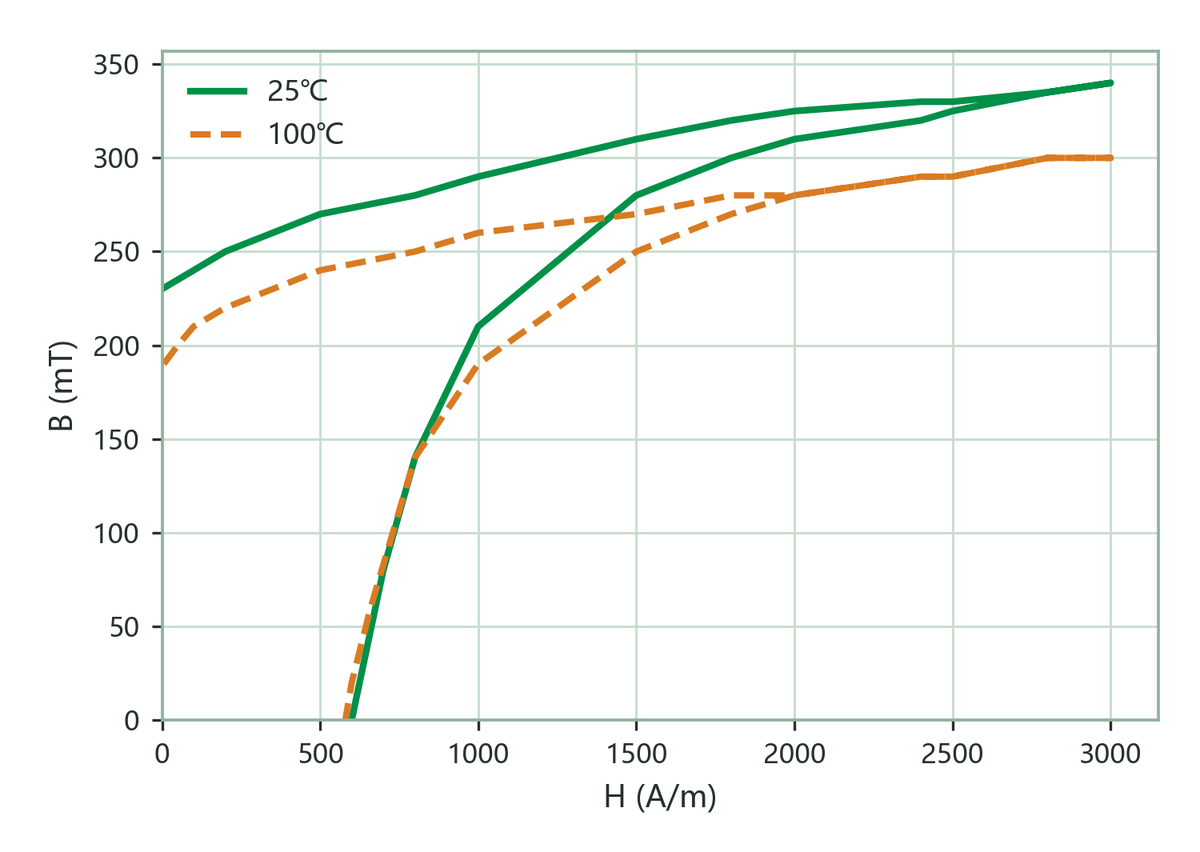

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 340 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 300 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 230 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 190 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 590 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 580 | ||

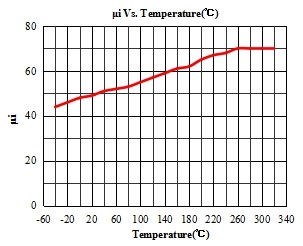

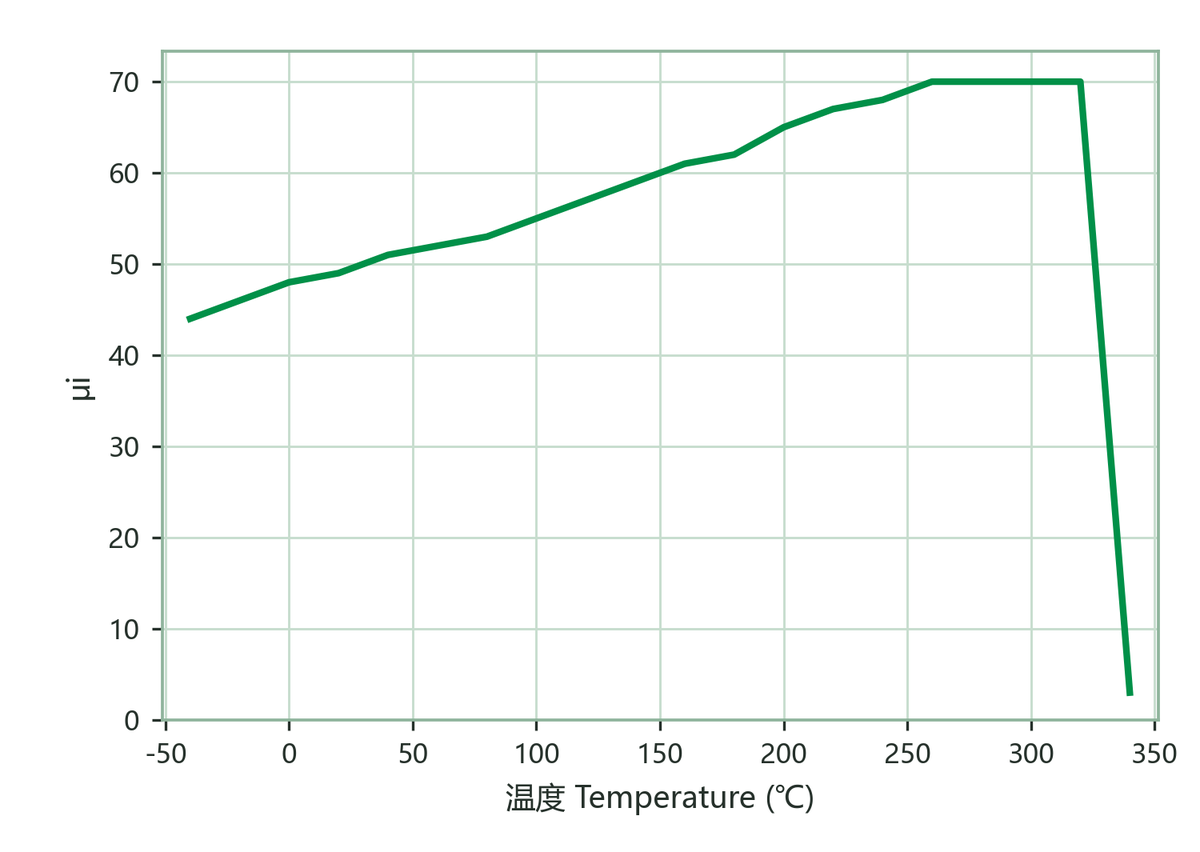

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 60 | ×10⁻⁶/K |

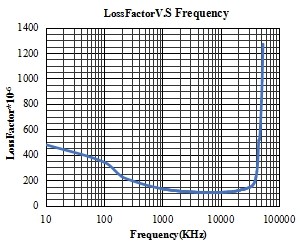

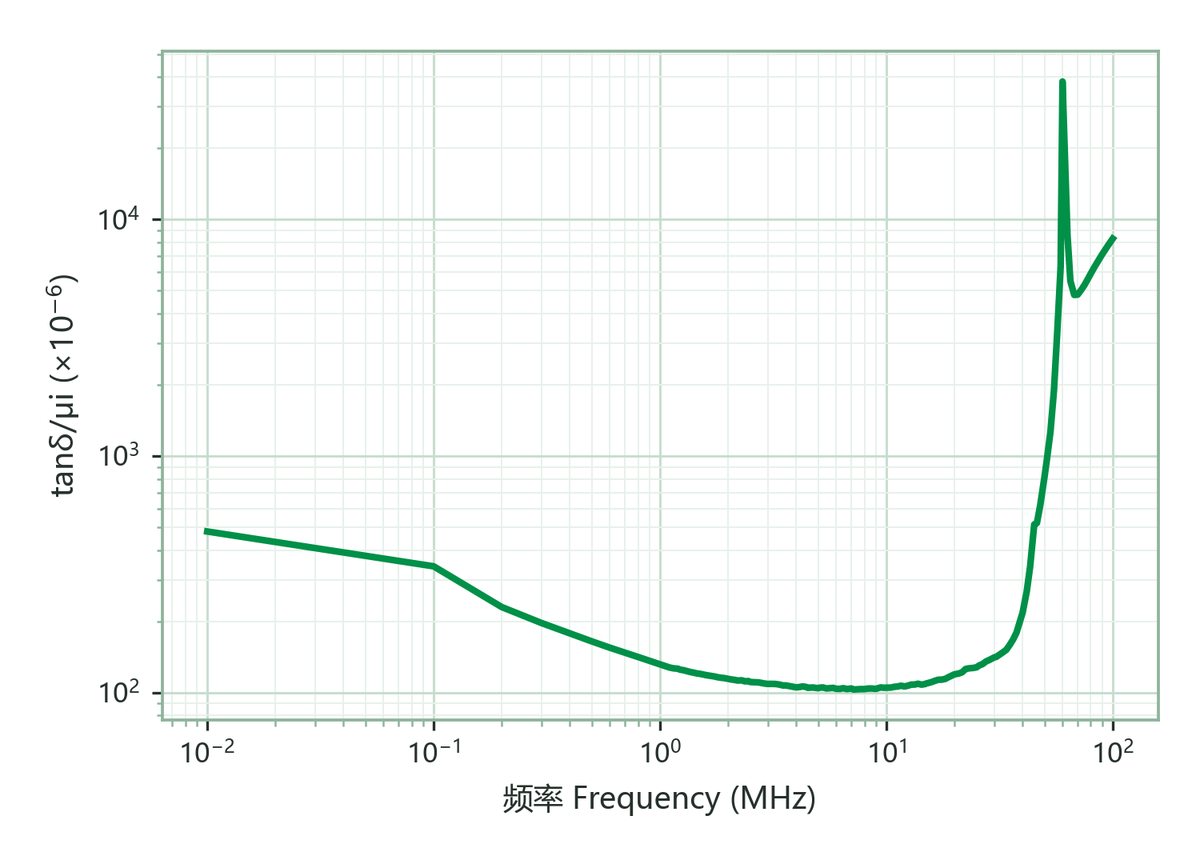

| 相對損耗因子 tanδ/μi Relative Loss Factor | 5.0 MHz & <0.2 mT | 100 | ×10⁻⁶ |
| 20 MHz & <0.2 mT | 120 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >300 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 4.9 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
