M61 高頻穩定材料
- 產品代號
- 化學式
- 外觀
-
特性
M61 為鎳鋅鐵氧體材料，初始導磁率（μi）約 100，飽和磁通密度（Bs）約 340 mT（25 ℃）／280 mT（100 ℃），居里溫度高於 300 ℃。本材料的招牌是溫度穩定性：溫度係數約 −2×10⁻⁶/K、幾乎為零，配合高於 300 ℃ 的居里溫度，感量與阻抗在寬溫域內幾乎不漂移；20 MHz 以下維持低損耗。作為 EMI 抑制材料，其標準化阻抗以 RH5×1.5×10 磁珠實測（曲線見附件目錄頁）。與名稱相近的 M61H 同為 μi≈100：M61 以近零溫度漂移見長，M61H（Bs 約 420 mT）以功率承載見長——溫度穩定選 M61、大電流選 M61H。
- 品名
- 特長
-
用途
典型應用為中頻電感、EMI 共模扼流圈與功率射頻模組的濾波元件，磁珠型 EMI 抑制亦適用。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

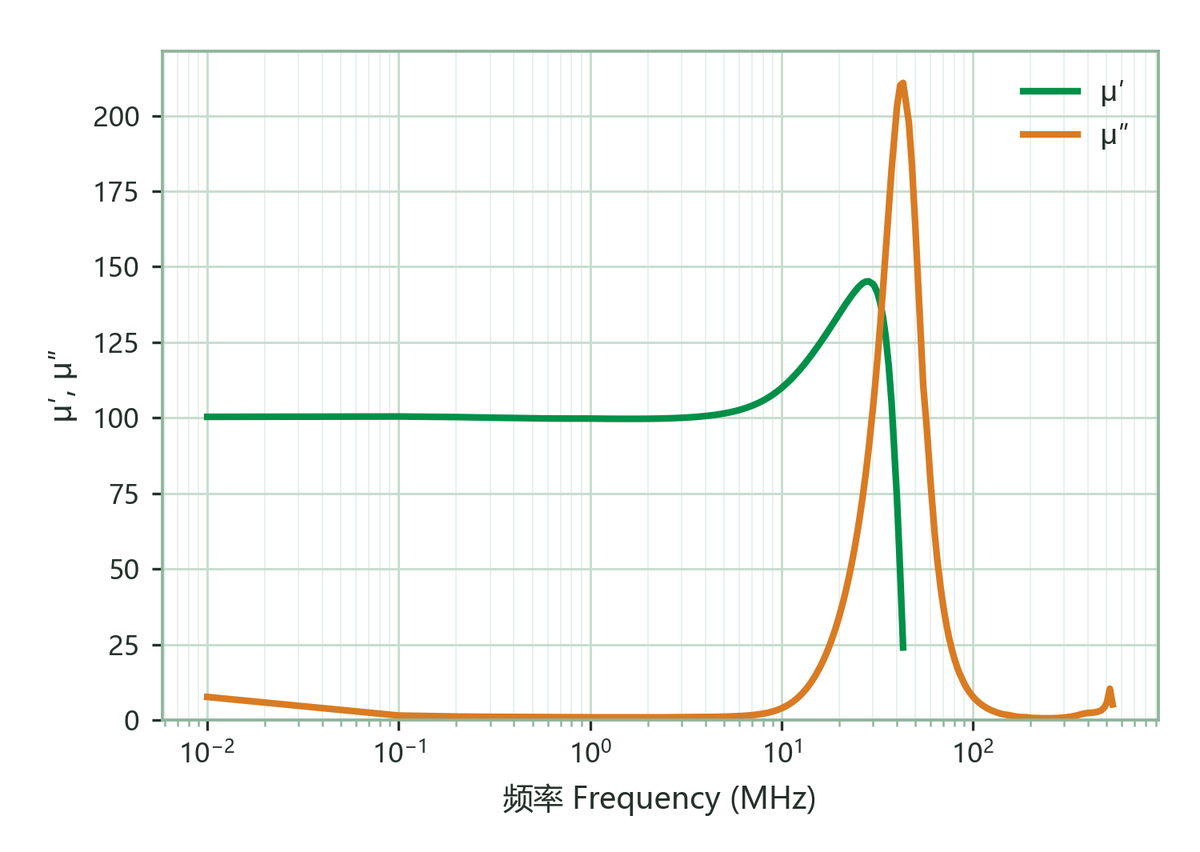

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 100±25% | |

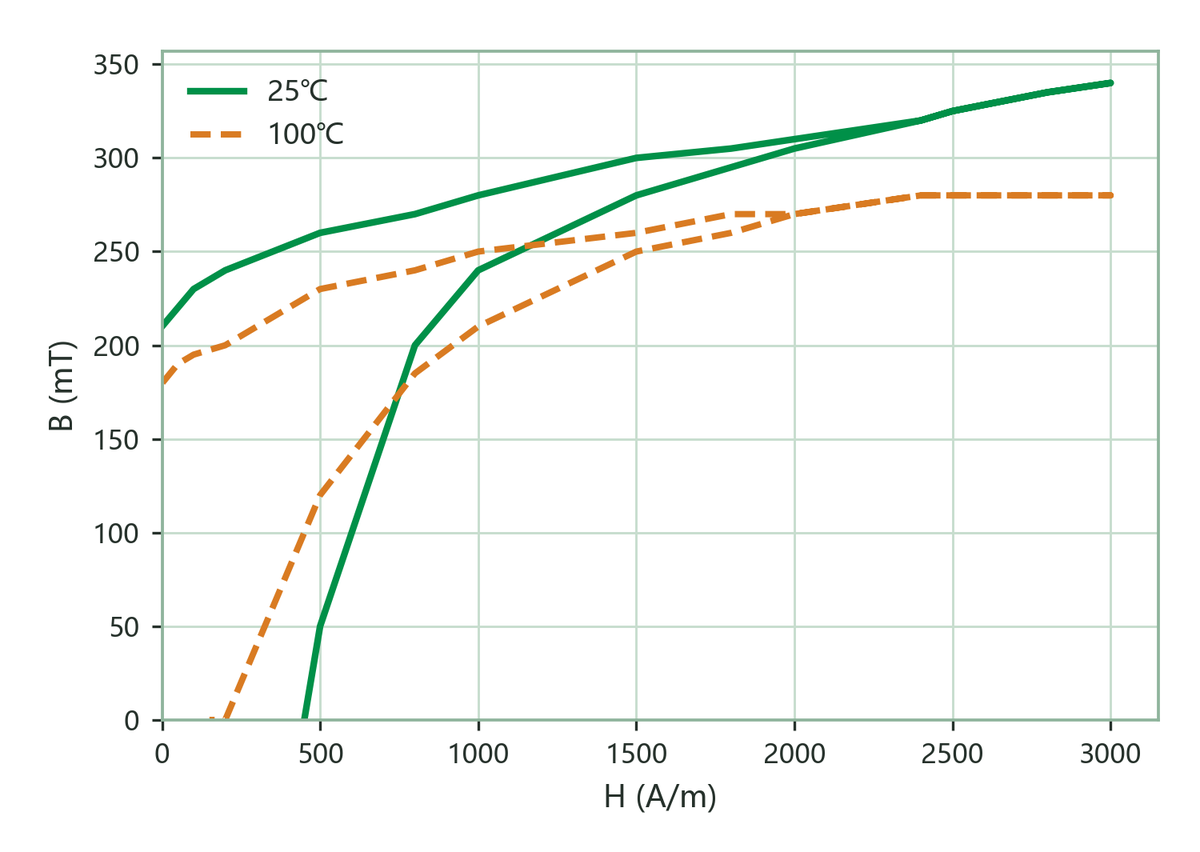

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 340 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 280 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 220 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 180 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 400 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 200 | ||

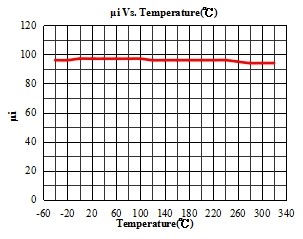

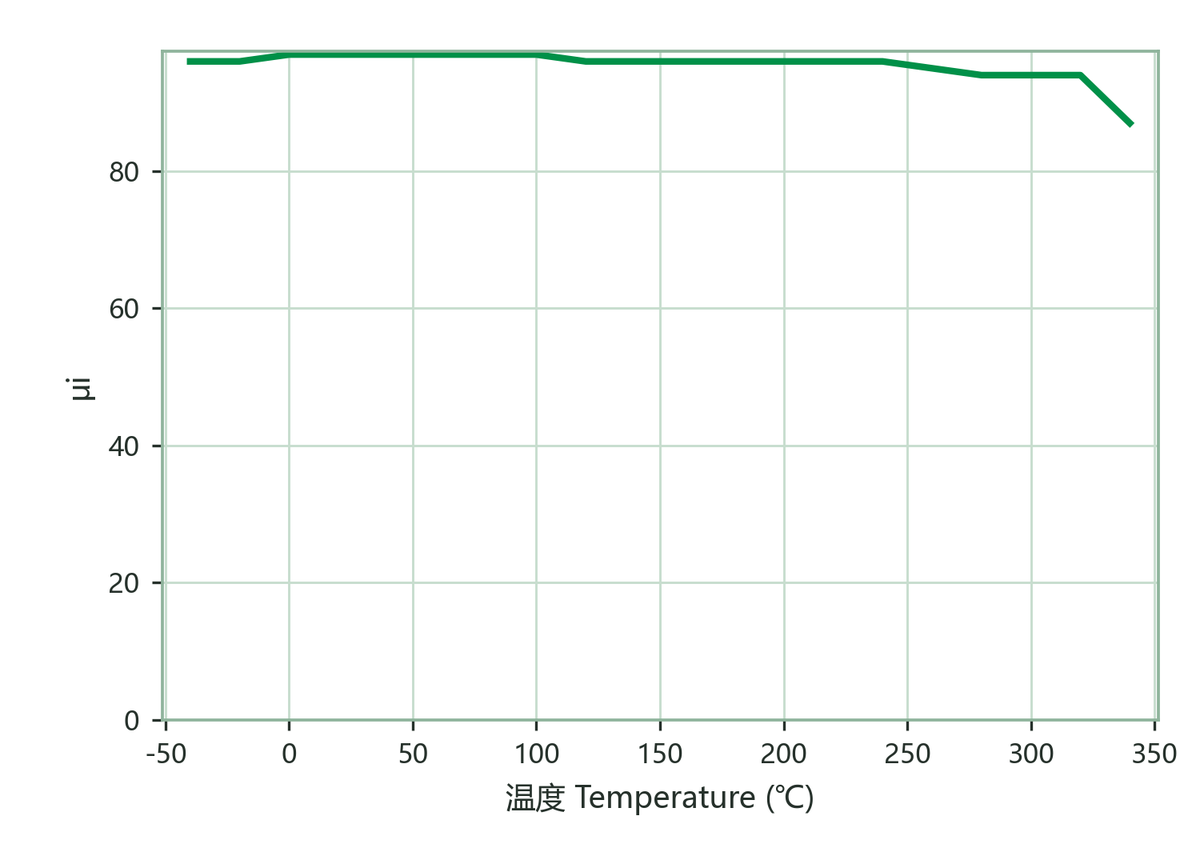

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | -2 | ×10⁻⁶/K |

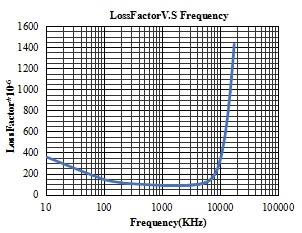

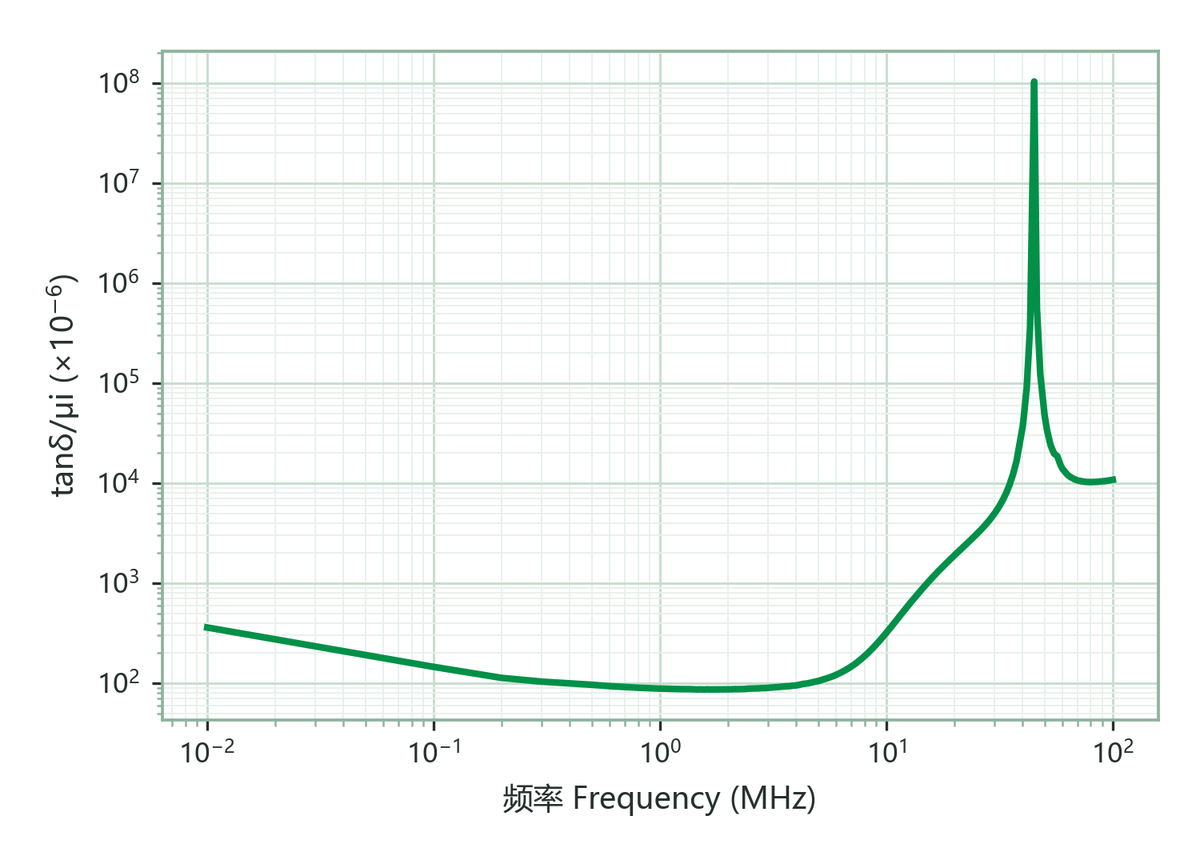

| 相對損耗因子 tanδ/μi Relative Loss Factor | 1.0 MHz & <0.2 mT | 80 | ×10⁻⁶ |
| 5.0 MHz & <0.2 mT | 100 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >300 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 4.9 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
