M61H 高頻穩定材料
- 產品代號
- 化學式
- 外觀
-
特性
M61H 為鎳鋅鐵氧體材料，初始導磁率（μi）約 100，飽和磁通密度（Bs）約 420 mT（25 ℃）／370 mT（100 ℃），居里溫度高於 280 ℃。與 M61 同一導磁率檔位，但把飽和磁通推到 420 mT、100 ℃ 仍保有 370 mT——高頻電感在大電流偏置下的磁通餘裕因此大幅增加；損耗因子 50×10⁻⁶（1.0／5.0 MHz）維持低位，功率條件下的損耗表現同樣出色。與 M61 的分工：M61 溫度係數近零（約 −2×10⁻⁶/K），適合對感量漂移敏感的濾波與調諧；M61H 以稍高的溫度係數（約 15×10⁻⁶/K）與略低的居里溫度（>280 ℃ 對 >300 ℃），換取全族最高一級的磁通承載——帶功率的場合選 M61H。
- 品名
- 特長
-
用途
典型應用為大電流高頻電感、無線充電線圈與耐高溫的射頻功率濾波器。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

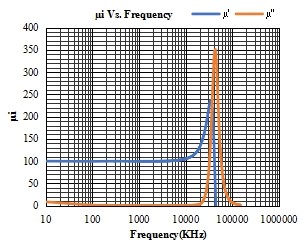

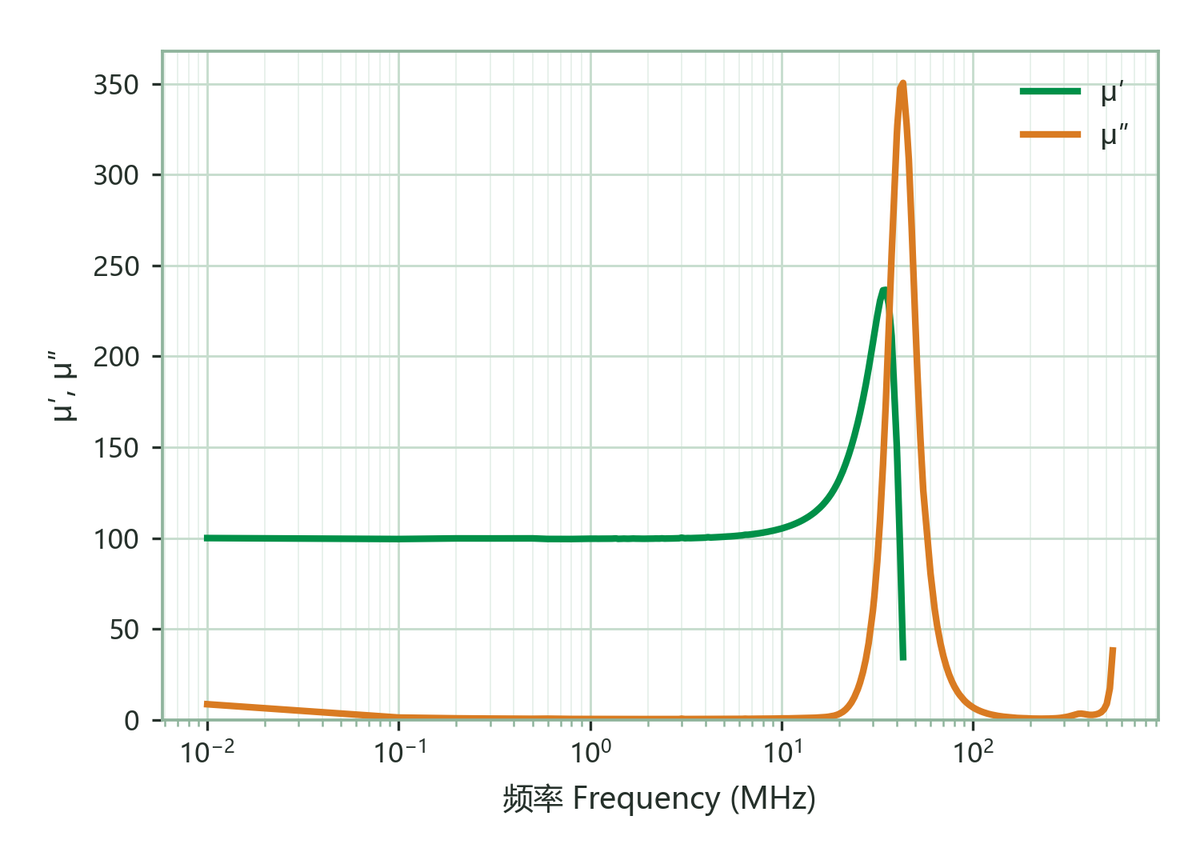

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 100±25% | |

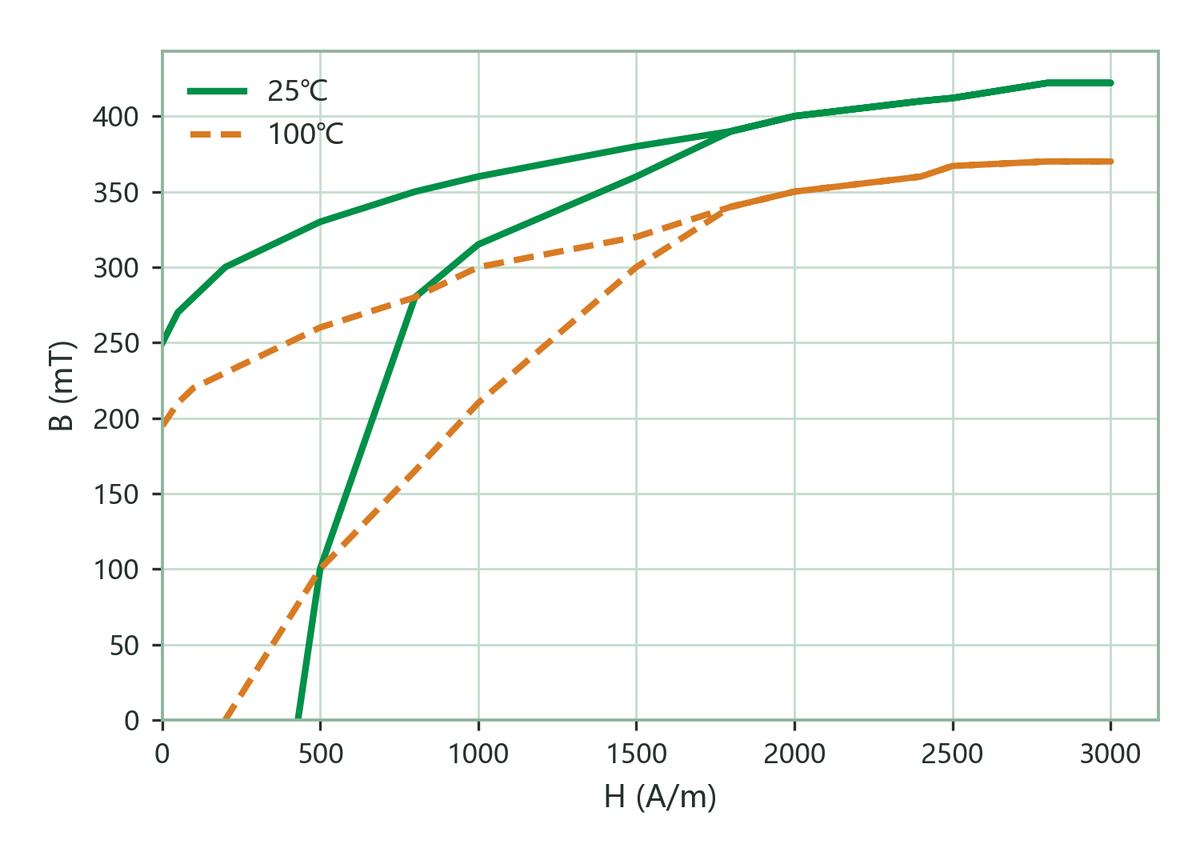

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 420 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 370 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 255 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 195 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 105 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 95 | ||

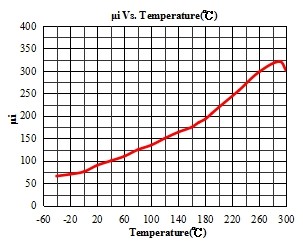

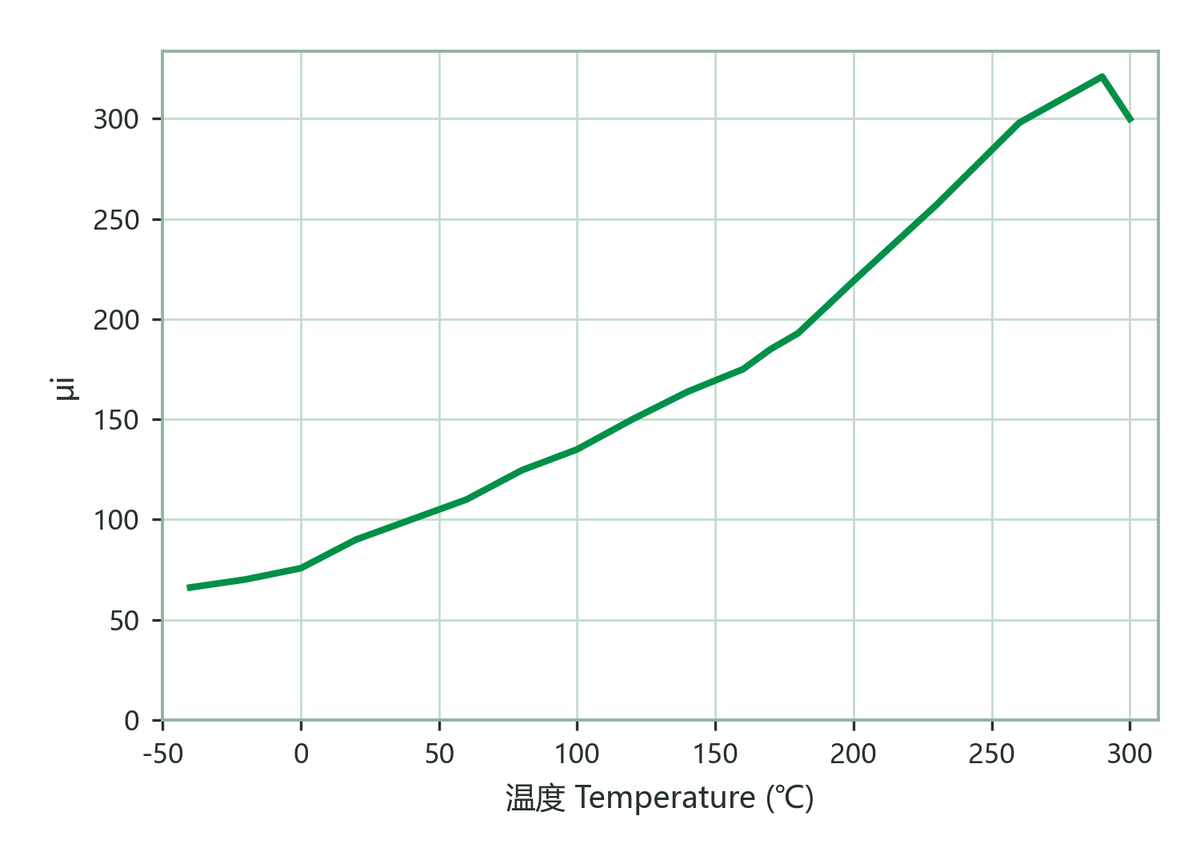

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 15 | ×10⁻⁶/K |

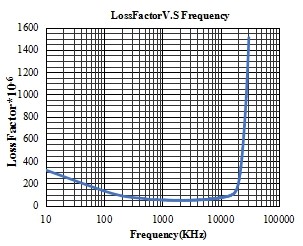

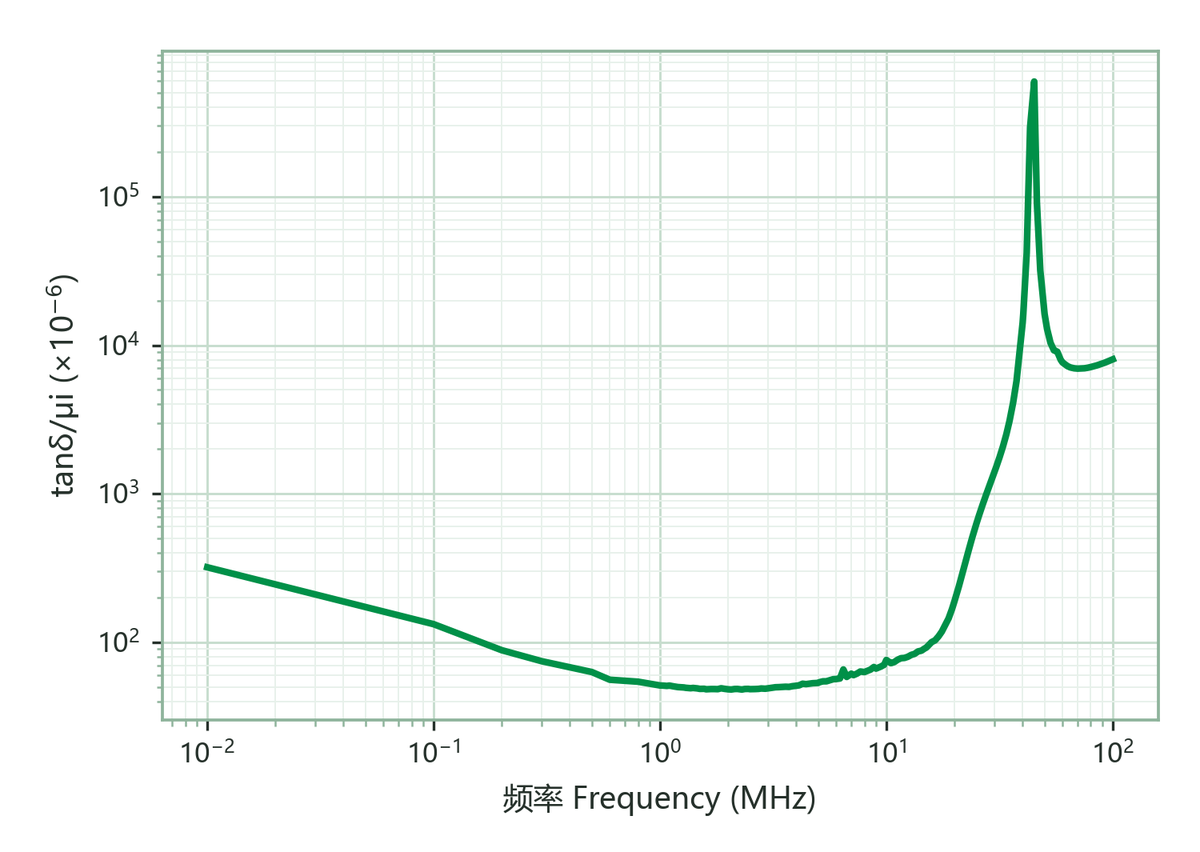

| 相對損耗因子 tanδ/μi Relative Loss Factor | 1.0 MHz & <0.2 mT | 50 | ×10⁻⁶ |
| 5.0 MHz & <0.2 mT | 50 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >280 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.0 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
