M63 高頻穩定材料
- 產品代號
- 化學式
- 外觀
-
特性
M63 為鎳鋅鐵氧體材料，初始導磁率（μi）約 180，飽和磁通密度（Bs）約 365 mT（25 ℃）／290 mT（100 ℃），居里溫度高於 300 ℃。在中高導磁率下仍保持低損耗（損耗因子 50×10⁻⁶ @0.5 MHz／80×10⁻⁶ @5.0 MHz），且 Bs 365 mT、Tc 高於 300 ℃——導磁率、損耗、磁通與耐溫四者的均衡使其成為中低頻至 HF 功率電感的通用主力。作為 EMI 抑制材料，其標準化阻抗以 RH5×1.5×10 磁珠實測（曲線見附件目錄頁）。階梯位置在 M61（μi 約 100）與 Q1C1（約 250）之間：需要更高頻率上限選 M61，需要更高感量密度選 Q1C1（其居里溫度較低，>140 ℃）。
- 品名
- 特長
-
用途
典型應用為中低頻至高頻功率電感、射頻濾波器與工業電子的能量傳輸模組。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

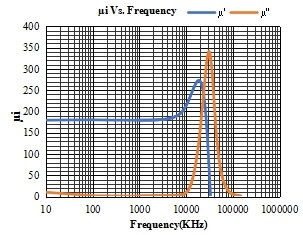

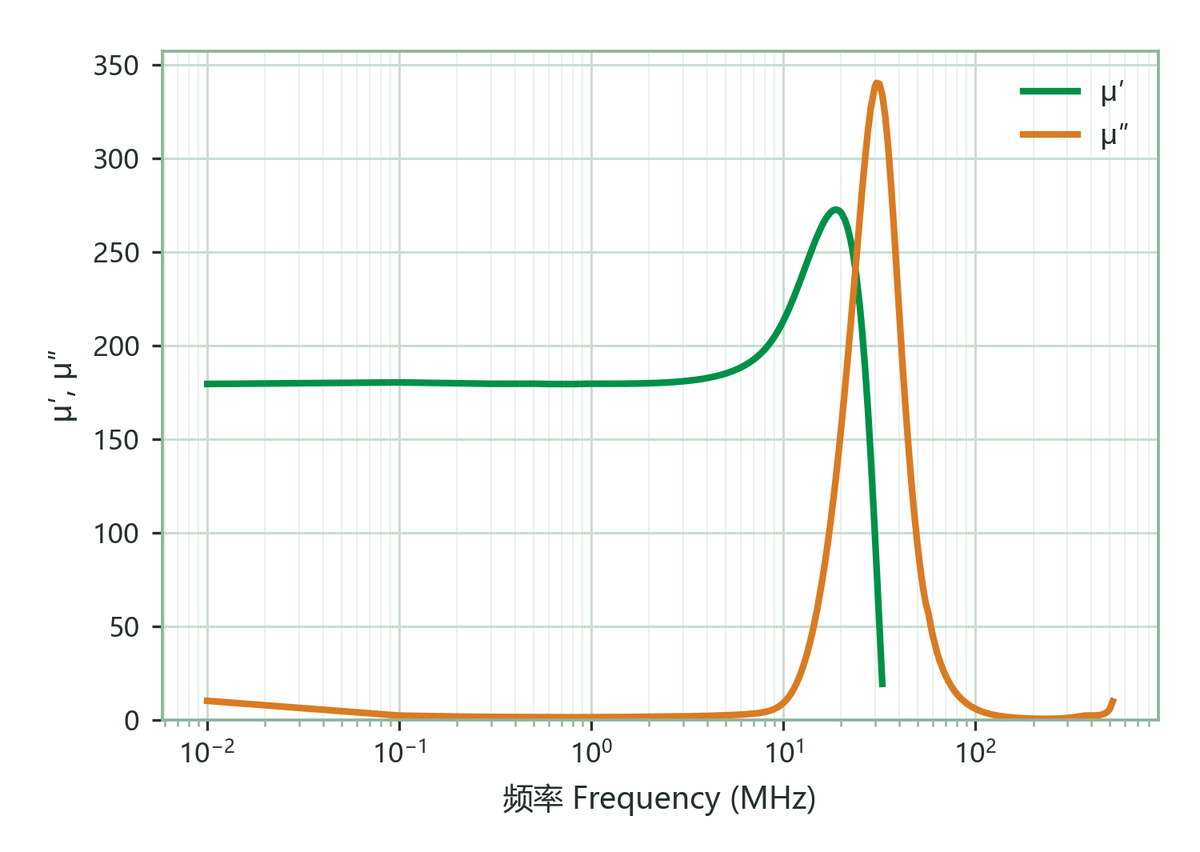

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 180±25% | |

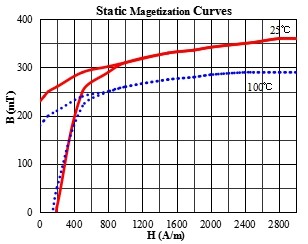

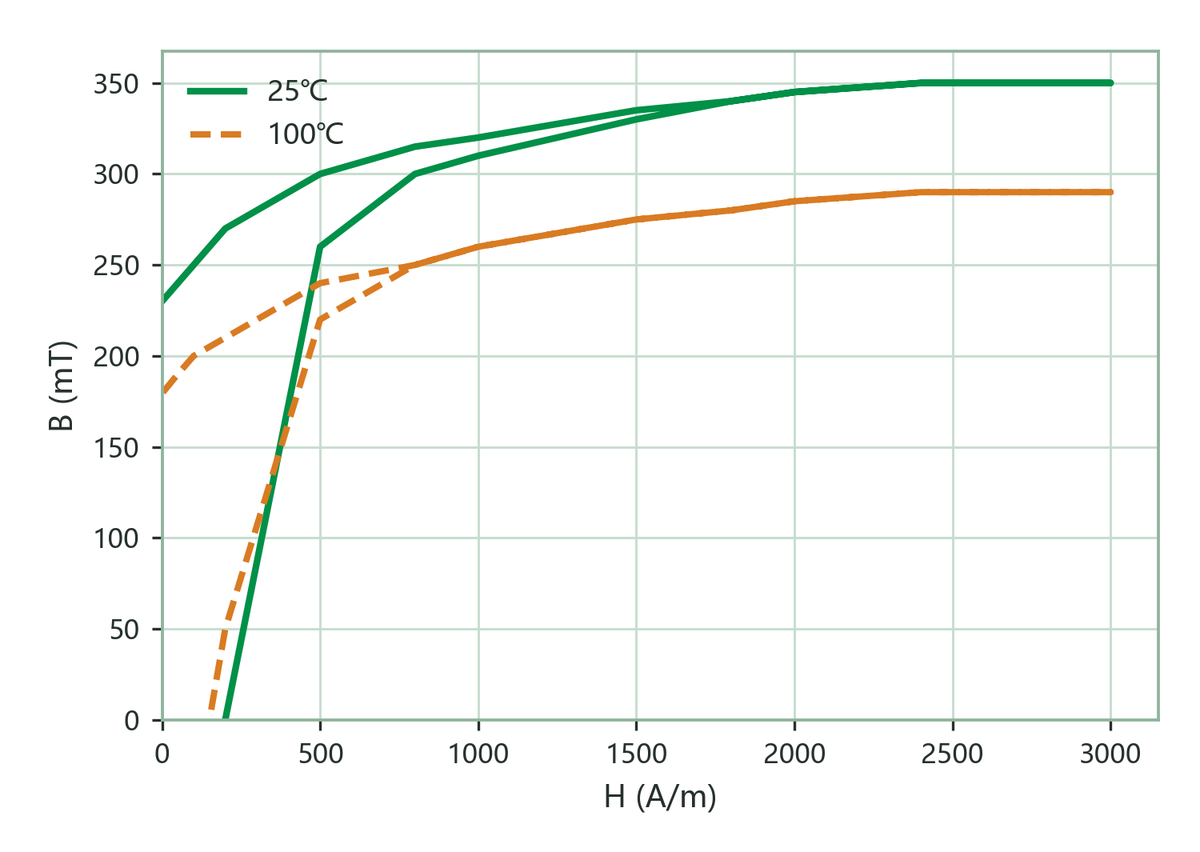

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 365 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 290 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 240 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 190 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 200 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 150 | ||

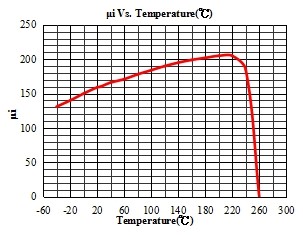

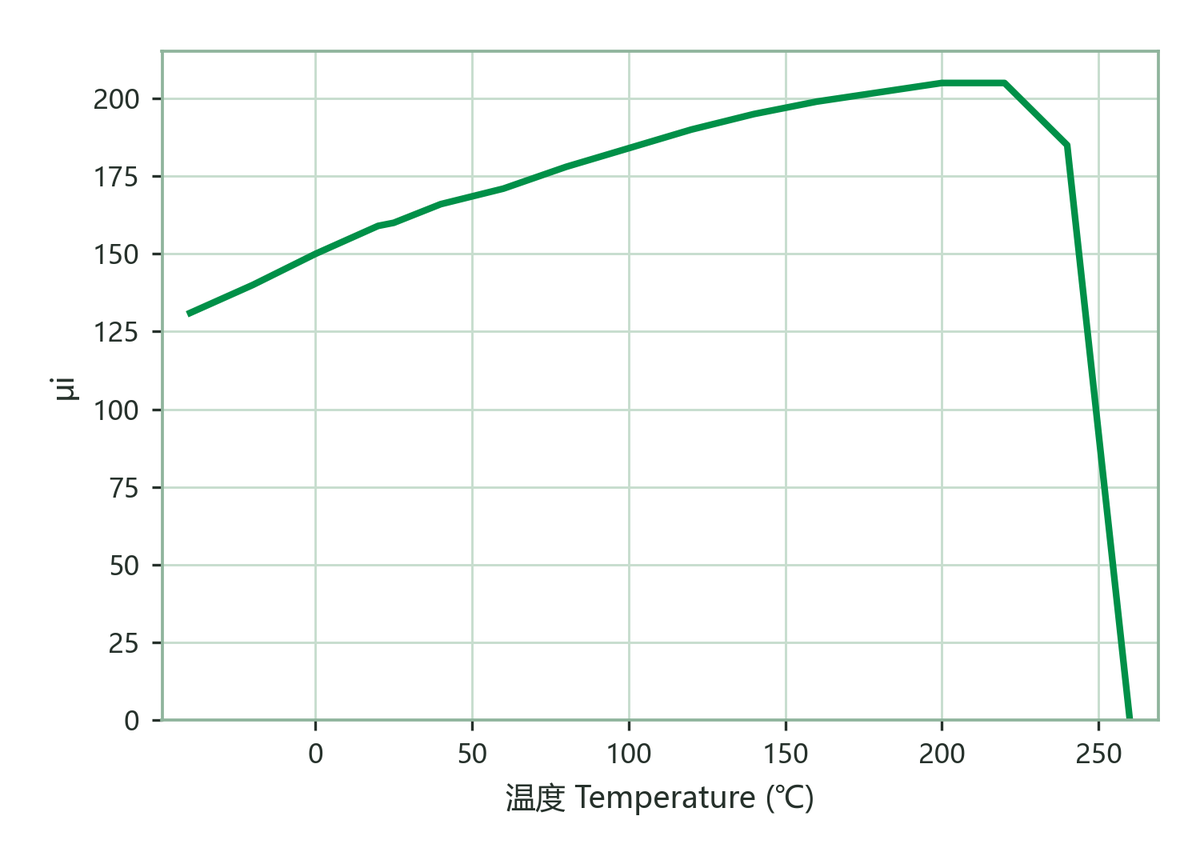

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 10 | ×10⁻⁶/K |

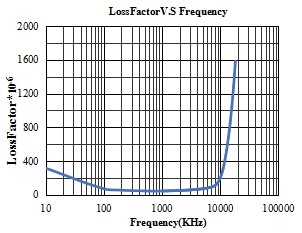

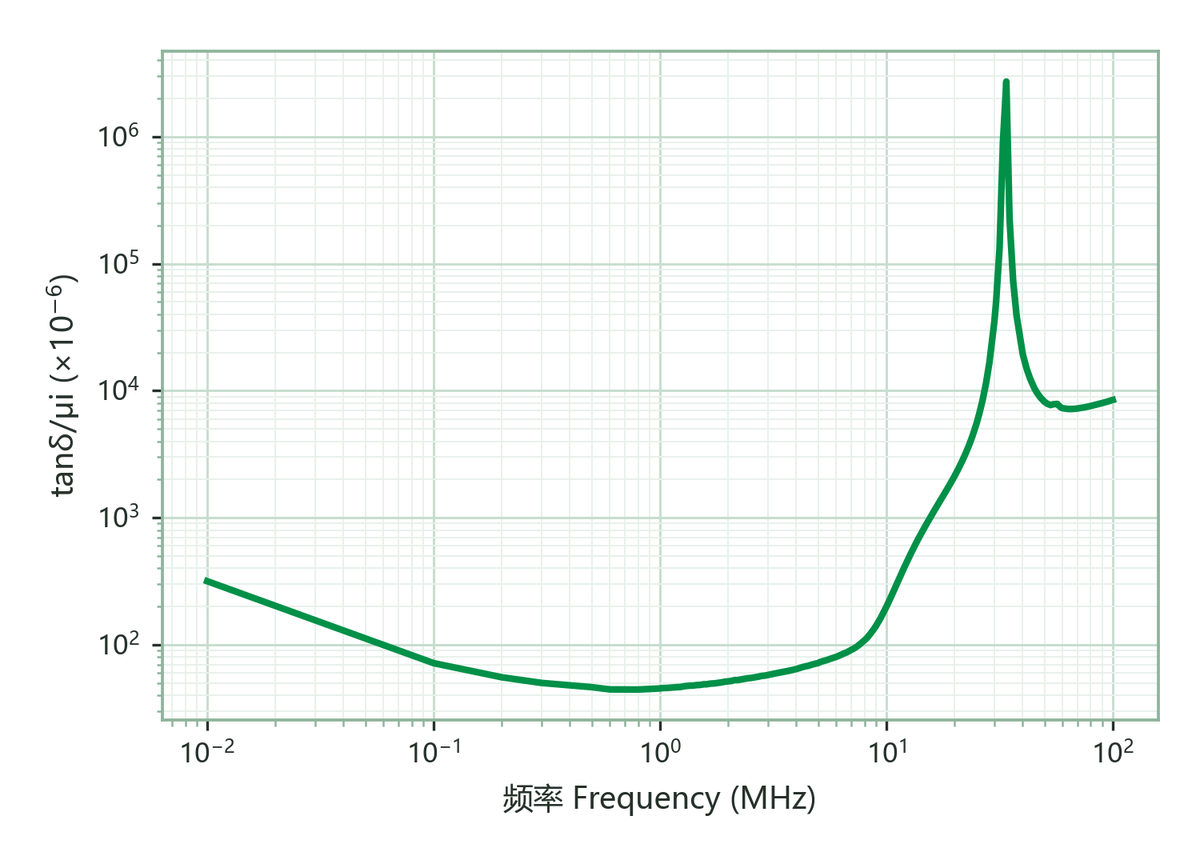

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.5 MHz & <0.2 mT | 50 | ×10⁻⁶ |
| 5.0 MHz & <0.2 mT | 80 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >300 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 4.9 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
