SRI+DR 系列 9（方形屏蔽環＋鼓形磁芯）

產品代號
化學式
外觀
特性
品名
特長
用途
本系列為帶引線槽的方形環＋鼓芯。SRI（方形屏蔽環）與 DR（鼓形磁芯）配套組成貼片式屏蔽功率電感：線圈繞於 DR 中柱，套入 SRI 環後形成閉磁路，漏磁低、可承受大電流，廣泛用於 DC-DC 轉換器、VRM、電源模組與車用電子的功率電感。表中「部件」欄區分 SRI 與 DR 兩零件的尺寸，Fig 欄對應圖庫中標有 Fig.N 的外形圖；品名尾碼（A／C／T／RT 等）為外形變化代號，各部件材質可依電流與頻率分別選用。
附件下載

產品介紹

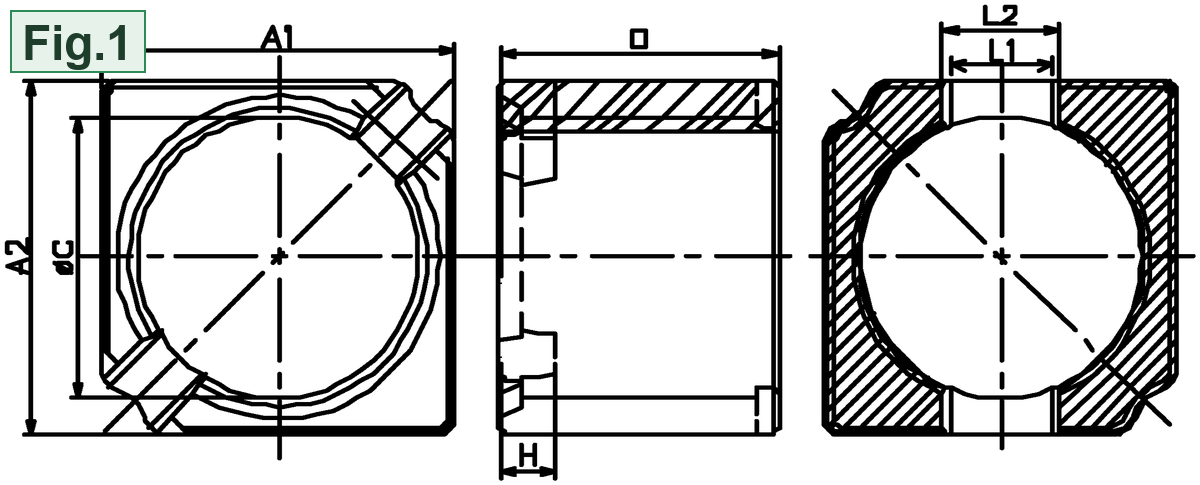

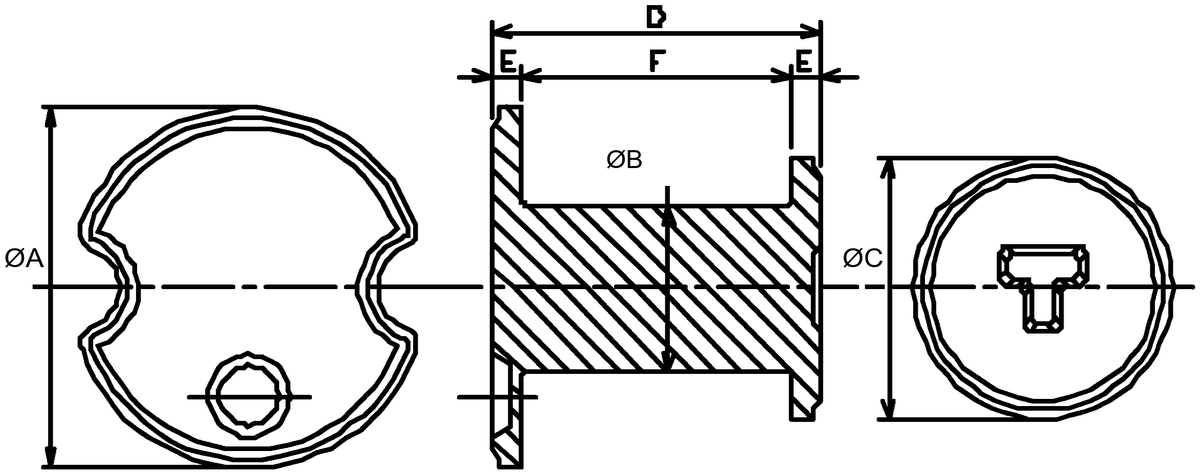

SRI+DR系列9 尺寸規格列表 SRI + DR Series 9 — Dimension List

品名
Product name

部件
Part

A1=A2 (mm)

C (mm)

D (mm)

L1 (mm)

L2 (mm)

H (mm)

A (mm)

B (mm)

E (mm)

F (mm)

Fig

SRI4.8×3.8×1.7TC

SRI

4.80 ±0.10

3.80 ±0.10

1.70 ±0.10

1.40 ±0.10

1.60 ±0.10

0.60 ±0.10

DR4×1.6RD-3C

3.20 ±0.10

1.60 ±0.10

4.00 ±0.10

1.80 ±0.10

0.40 ±0.10

0.80 ±0.10

SRI4.8×3.8×2.7TC

SRI

4.80 ±0.10

3.80 ±0.10

2.70 ±0.10

1.40 ±0.10

1.60 ±0.10

0.60 ±0.10

DR4×2.6RD-3C

3.00 ±0.10

2.60 ±0.10

4.00 ±0.10

1.80 ±0.10

0.40 ±0.10

1.80 ±0.10

SRI4.8×3.8×3.8TC

SRI

4.80 ±0.10

3.80 ±0.10

1.40 ±0.10

1.60 ±0.10

0.80 ±0.10

DR4×3.6RD-3C

2.90 ±0.10

3.60 ±0.10

4.00 ±0.10

1.90 ±0.10

0.43 ±0.10

2.74 ±0.10

尺寸單位：mm；「±」為該尺寸之公差；Fig 欄對應上方圖庫中標有 Fig.N 的外形圖。
