SP+ST 系列 1（罐形遮罩磁芯＋內磁芯）
- 產品代號
- 化學式
- 外觀
- 特性
- 品名
- 特長
-
用途
本系列為小尺寸（4 mm 級）SP 外殼搭配內磁芯的組合。SP 遮罩磁芯為方形罐狀外殼，內磁芯（ST／I／R 等）置於中央承載線圈，外殼包覆線圈形成完整屏蔽，是貼片式屏蔽功率電感與 CPU／GPU 供電用低阻抗電感的典型結構。表中「部件」欄區分 SP 外殼與內磁芯尺寸，Fig 欄對應圖庫中標有 Fig.N 的外形圖，品名尾碼為外形變化代號。
-
附件下載
產品介紹
SP+ST系列1 尺寸規格列表 SP + ST Series 1 — Dimension List
| 品名 Product name | 部件 Part | A1 (mm) | A2 (mm) | C1 (mm) | C2 (mm) | D (mm) | E (mm) | C (mm) | F (mm) | L (mm) | K (mm) | Fig |

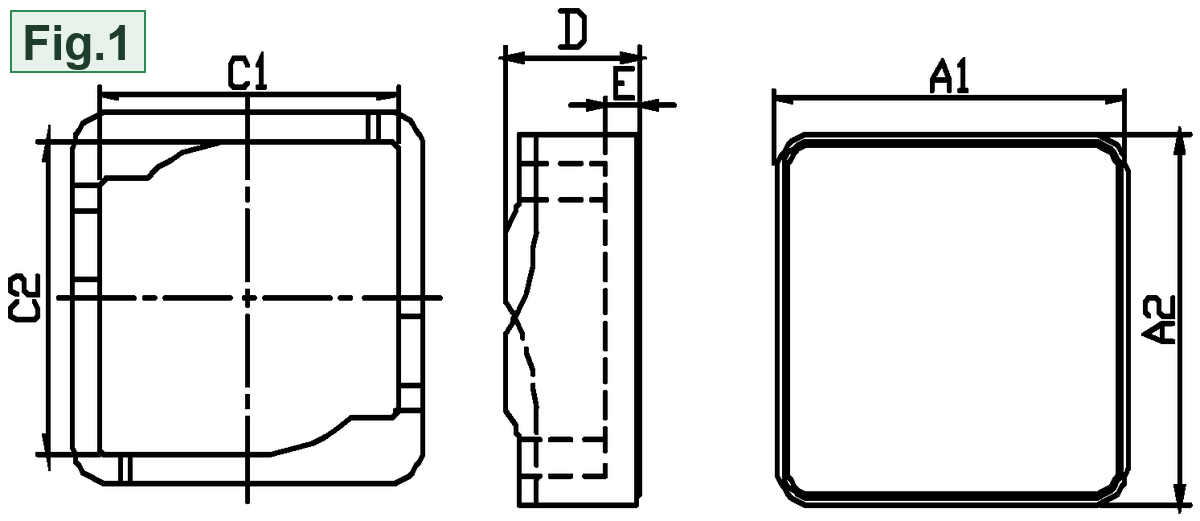

| SP4×1.6T | SP | 4.00 ±0.05 | 4.00 ±0.05 | 3.40 ±0.05 | 3.40 ±0.05 | 1.60 max | 0.65 ±0.05 | 1 | ||||

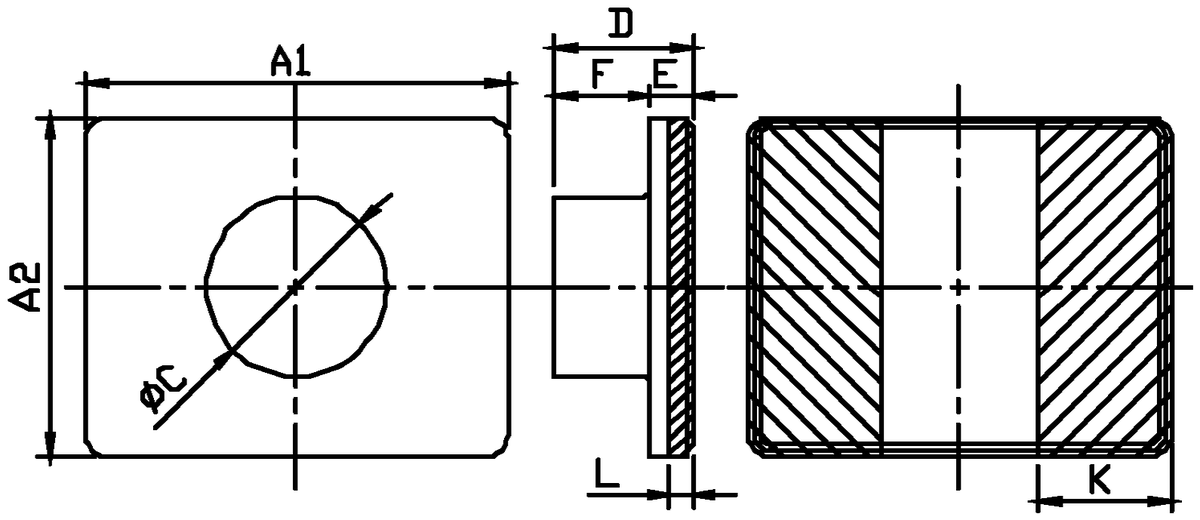

| ST4×3.2×1.3C | ST | 4.00 +0.10/-0.05 | 3.20 +0.10/-0.05 | 1.30 +0.15/-0.05 | 0.40 +0.15/-0.05 | 1.70 ±0.05 | 0.90 ±0.05 | 0.22 ref | 1.25 ±0.20 | b | ||
| SP4×1.6T | SP | 4.00 ±0.05 | 4.00 ±0.05 | 3.40 ±0.05 | 3.40 ±0.05 | 1.60 max | 0.65 ±0.05 | 1 | ||||

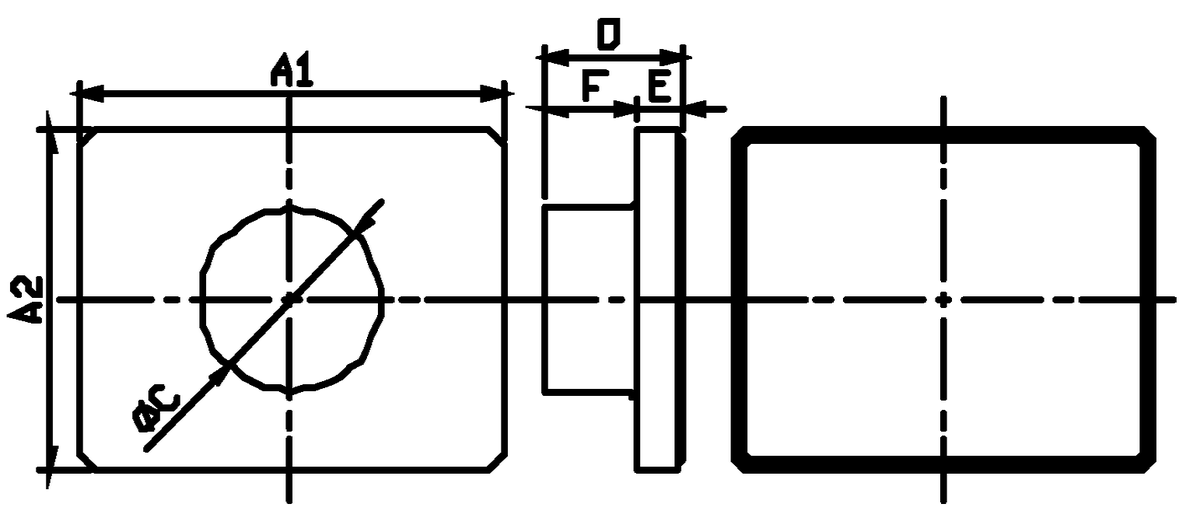

| ST4×3.2×1.3 | ST | 4.00 ±0.05 | 3.20 ±0.05 | 1.30 ±0.05 | 0.40 ±0.05 | 1.70 ±0.05 | 0.90 ±0.05 | / | / | a | ||

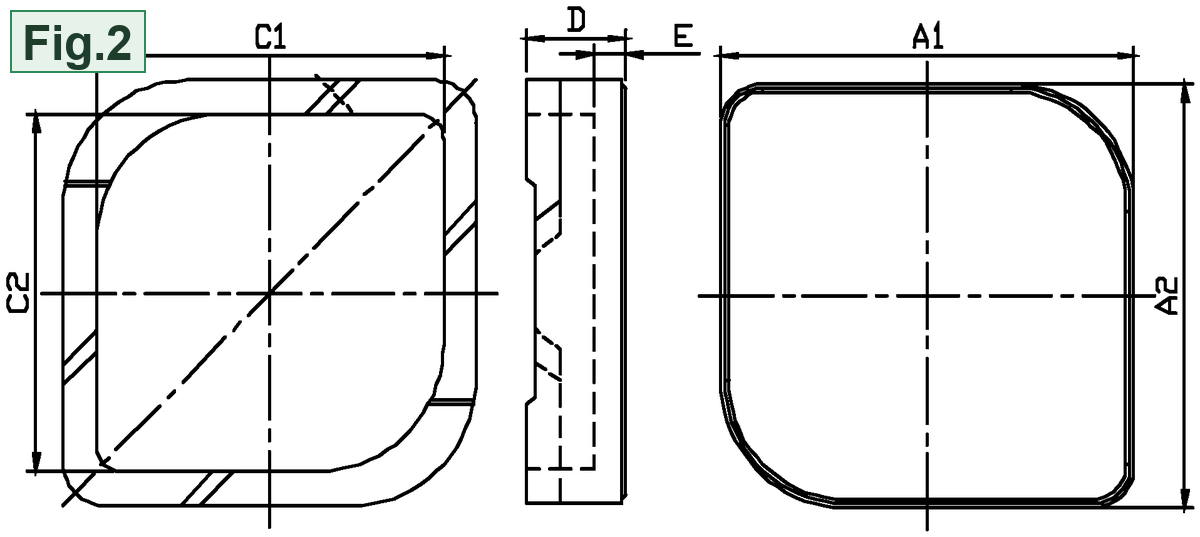

| SP5×1.2 | SP | 5.00 ±0.10 | 5.00 ±0.10 | 4.20 ±0.10 | 4.20 ±0.10 | 1.20 +0.08/-0.13 | 0.40 ±0.10 | 2 | ||||

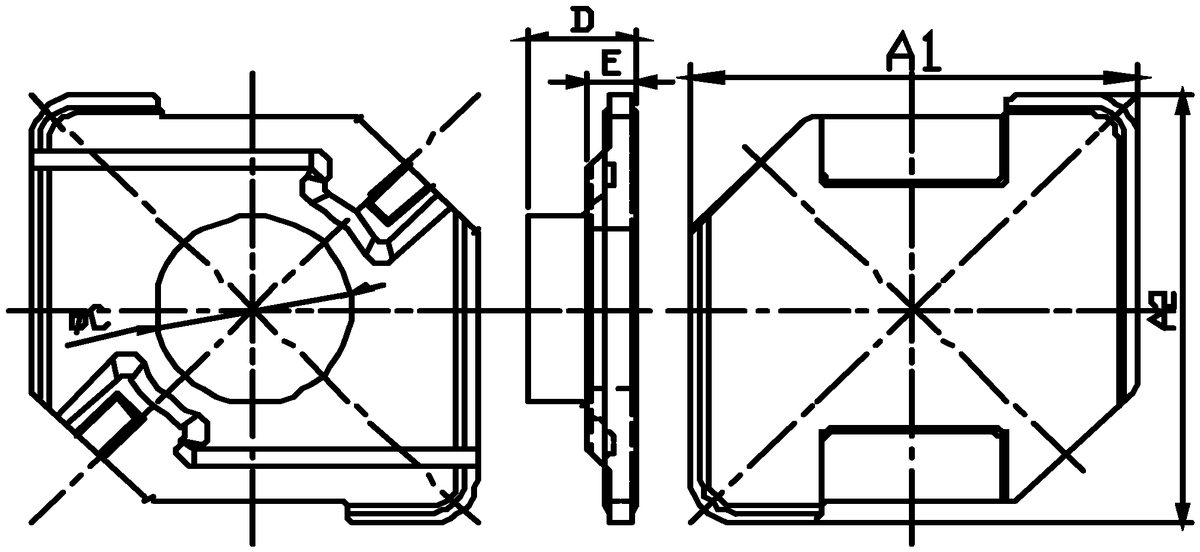

| ST5×1.225R | ST | 5.00 ±0.10 | 5.00 ±0.10 | 1.225 ±0.10 | 0.55 +0.075/-0.125 | 2.20 ±0.05 | / | / | / | c |
尺寸單位：mm；「±」為該尺寸之公差；Fig 欄對應上方圖庫中標有 Fig.N 的外形圖。
