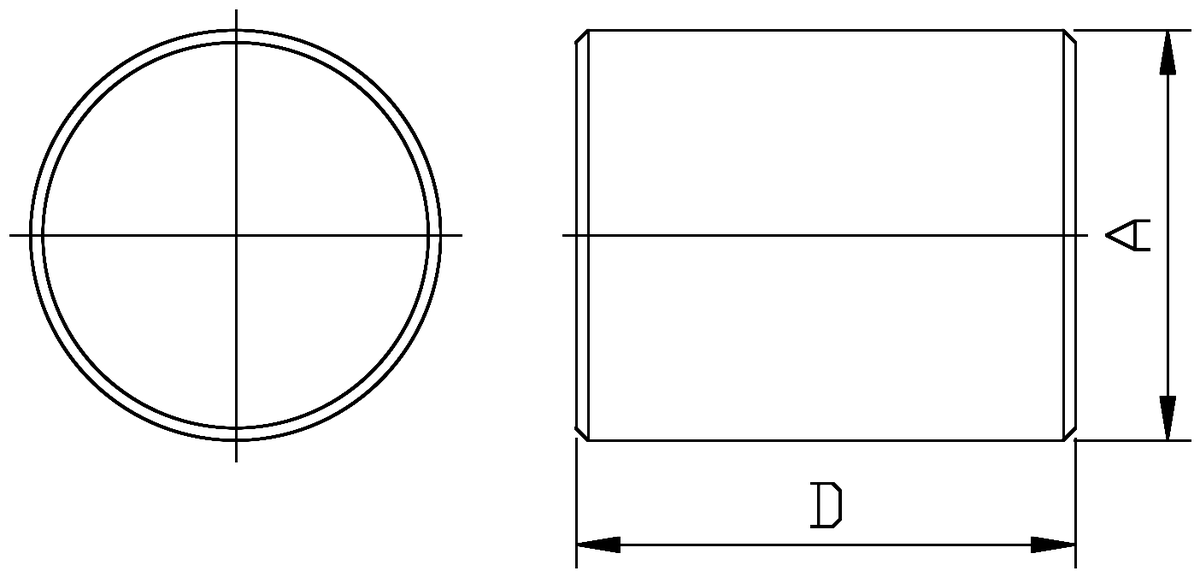

配套 R CORE 為插入 SP／SRI 罐形遮罩磁芯中央的圓柱內芯，與外殼共同構成 CPU 供電電感的磁路；內芯長度 D 決定與外殼之間的氣隙，進而設定電感的直流疊加特性。品名為 R A×D（外徑 × 長度，mm；尾碼 G 表示配套規格），尺寸見下表。
-
附件下載
產品介紹
配套 R CORE 系列 尺寸規格列表 Paired R Cores (SP/SRI CPU Choke) — Dimension List
| 品名 Product name | A (mm) | D (mm) |
| R3×5.15G | 3.00 ±0.10 | 5.15 ±0.05 |
| R3.5×3.9G | 3.50 ±0.10 | 3.90 ±0.05 |
| R4×5.1 | 4.00 ±0.10 | 5.10 ±0.10 |
| R4.3×4.05 | 4.30 ±0.10 | 4.05 ±0.10 |
| R4.5×4.25 | 4.50 +0.05/-0.10 | 4.25 ±0.10 |
| R4.7×5.45G | 4.70 ±0.10 | 5.45 +0.05/-0.10 |
| R4.8×3.9 | 4.80 ±0.10 | 3.90 ±0.10 |
| R4.9×6.4 | 4.90 +0.05/-0.10 | 6.40 ±0.10 |
| R5×4.15G | 5.00 ±0.10 | 4.15 ±0.05 |
| R5.2×7.15G | 5.20 ±0.10 | 7.15 +0.10/-0.05 |
| R5.3×7.1 | 5.30 ±0.10 | 7.10 ±0.10 |
| R5.5×6.8 | 5.50 ±0.10 | 6.80 ±0.10 |
| R5.8×7.65 | 5.80 ±0.10 | 7.65 ±0.10 |
| R6×7.35G | 6.00 ±0.10 | 7.35 ±0.05 |
| R6.1×9.1G | 6.10 ±0.10 | 9.10 ±0.05 |
| R7×7.2 | 7.00 ±0.10 | 7.20 ±0.10 |
尺寸單位：mm；「±」為該尺寸之公差；Fig 欄對應上方圖庫中標有 Fig.N 的外形圖。
