CPU CHOKE｜配套 AR CORE 系列（橢圓環內芯）
- 產品代號
- 化學式
- 外觀
- 特性
- 品名
- 特長
-
用途
配套 AR CORE 為橢圓截面的環狀內芯，用於 SP 罐形磁芯的 CPU 供電電感：橢圓形可在有限的罐體開口內取得較大的磁路截面，並配合扁平銅片繞組的走向。品名為 AR A1×A2×D（長軸 × 短軸 × 高，mm），Fig 欄對應圖庫外形圖。
-
附件下載
產品介紹
配套 AR CORE 系列 尺寸規格列表 Paired AR (Oval Ring) Cores — Dimension List
| 品名 Product name | A1 (mm) | A2 (mm) | D (mm) | Fig |
| AR4.6×3.2×3.45 | 4.60 +0.05/-0.15 | 3.20 +0.05/-0.15 | 3.45 ±0.10 | 1 |
| AR5×3.6×6.62 | 5.00 ±0.10 | 3.60 ±0.10 | 6.62 ±0.15 | 2 |
| AR5×4.2×4.3G | 5.00 ±0.10 | 4.20 ±0.10 | 4.30 ±0.05 | 1 |
| AR5.7×5.3×6.1G | 5.70 ±0.10 | 5.30 ±0.10 | 6.10 ±0.05 | 1 |
| AR5.85×5.45×7.15G | 5.85 ±0.10 | 5.45 ±0.10 | 7.15 +0.05/-0.10 | 1 |

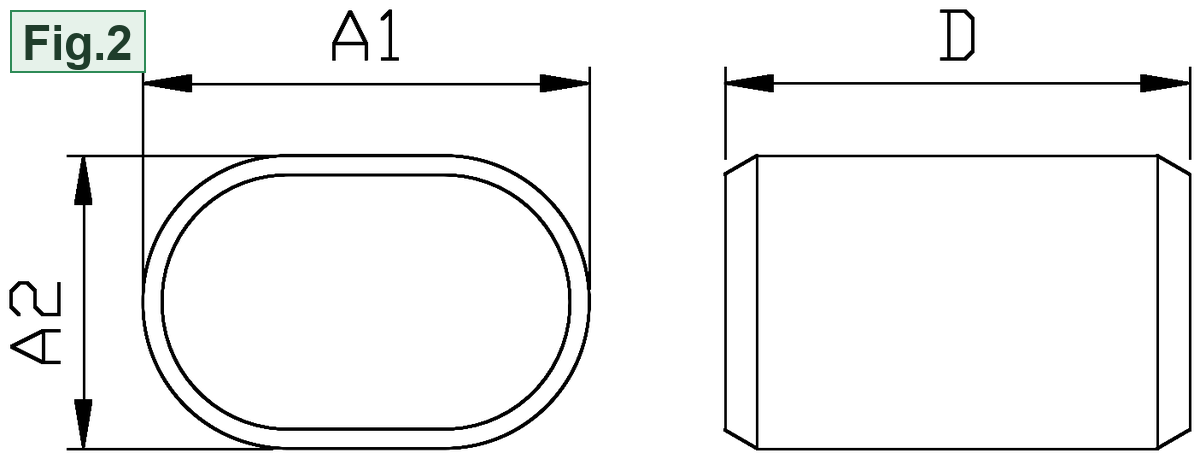

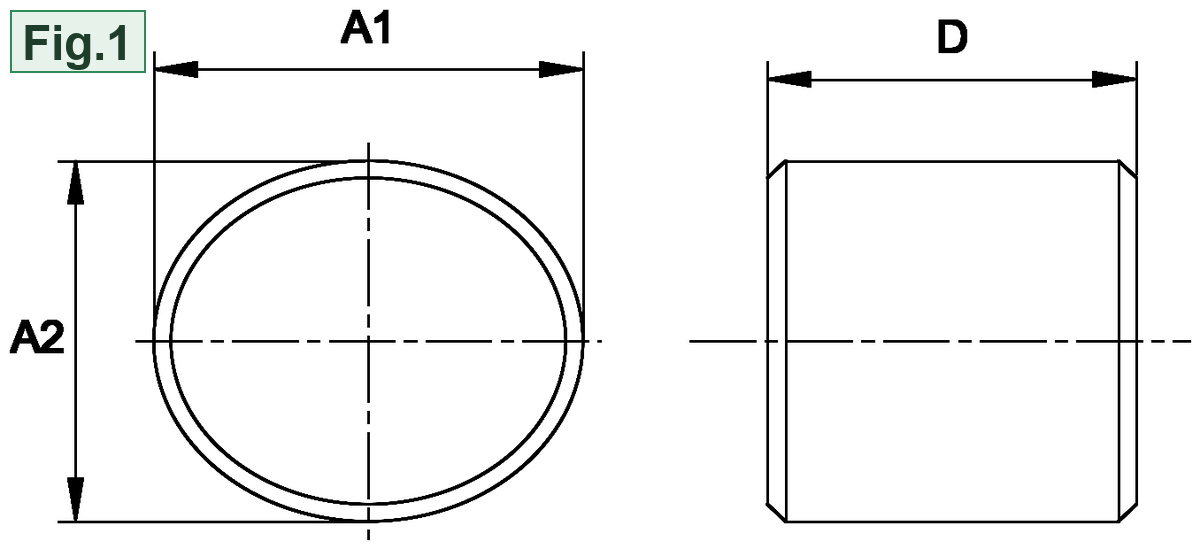

尺寸單位：mm；「±」為該尺寸之公差；Fig 欄對應上方圖庫中標有 Fig.N 的外形圖。
