CPU CHOKE｜配套 I CORE／SB CORE 系列（I 形板與 SB 柱內芯）
- 產品代號
- 化學式
- 外觀
- 特性
- 品名
- 特長
-
用途
I CORE 為方形板狀內芯、SB CORE 為帶台階的方柱內芯，皆用於與 SP 罐形磁芯配套組成 CPU／GPU 供電電感：I 板蓋於罐體開口上形成閉磁路並以厚度設定氣隙，SB 柱則插入罐體中央承載銅片繞組。品名為 I A1×A2×D 與 SB A×B×C（長 × 寬 × 高／台階尺寸，mm；尾碼 G 表示配套規格），Fig 欄對應圖庫外形圖，組合後的電感特性見目錄「配套電性」章。
-
附件下載
產品介紹
I CORE 系列 尺寸規格列表 I Cores — Dimension List
| 品名 Product name | A1 (mm) | A2 (mm) | D (mm) | Fig |
| I4.5×4.5×5.45G | 4.50 ±0.10 | 4.50 ±0.10 | 5.45 ±0.05 | 2 |
| I4.6×3.2×3.43 | 4.60 +0.05/-0.15 | 3.20 +0.05/-0.15 | 3.43 ±0.10 | 1 |
| I4.8×4.8×5.6 | 4.80 ±0.10 | 4.80 ±0.10 | 5.60 ±0.10 | 2 |
| I5.5×5.5×2.75G | 5.50 ±0.10 | 5.50 ±0.10 | 2.75 ±0.05 | 1 |

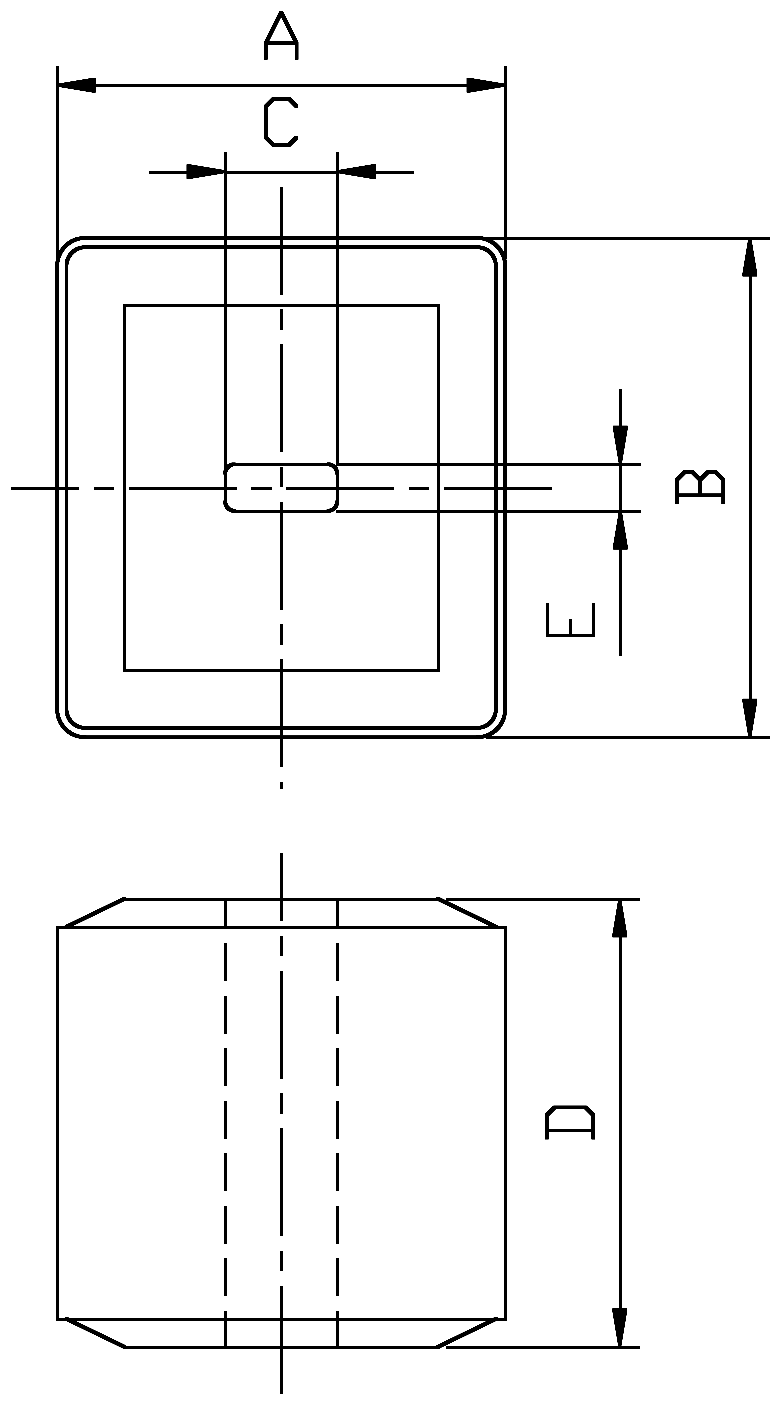

SB CORE 系列 尺寸規格列表 SB Cores — Dimension List
| 品名 Product name | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| SB4.8×4.8×2.85 | 4.80 +0.05/-0.10 | 2.85 ±0.05 | 1.50 ±0.05 | 4.80 +0.05/-0.10 | 0.25 ±0.05 |
| SB4.8×4.8×3.05 | 4.80 +0.05/-0.10 | 3.05 ±0.05 | 1.50 ±0.05 | 4.80 +0.05/-0.10 | 0.25 ±0.05 |
| SB4.8×4.8×5.35G | 4.80 +0.05/-0.10 | 5.35 ±0.05 | 1.20 ±0.05 | 4.80 +0.05/-0.10 | 0.50 ±0.05 |
| SB4.8×4.8×5.63G | 4.80 +0.05/-0.10 | 5.63 ref | 0.25 ±0.05 | 4.80 +0.05/-0.10 | 1.50 ±0.05 |

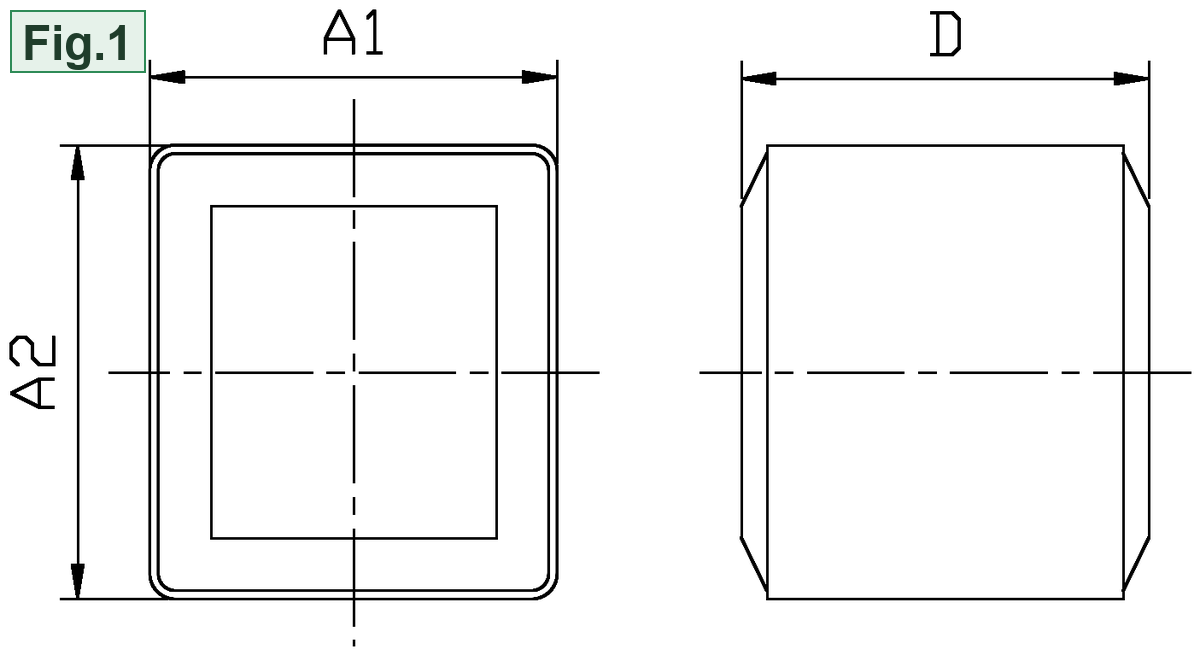

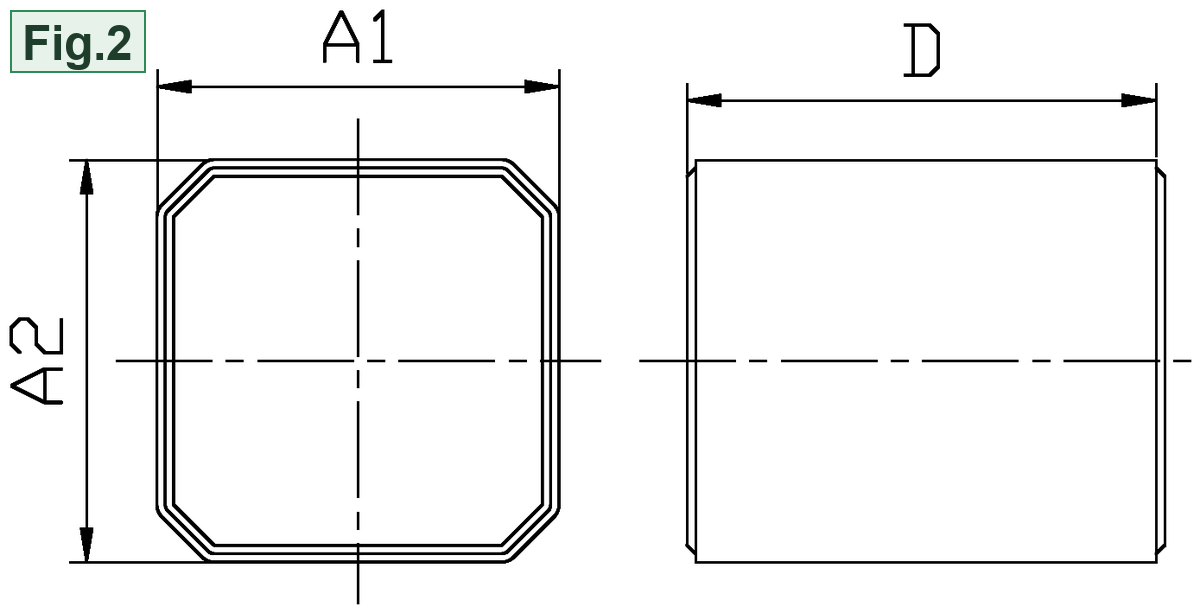

尺寸單位：mm；「±」為該尺寸之公差；Fig 欄對應上方圖庫中標有 Fig.N 的外形圖。
