TM59 中高頻低損耗功率材料

產品代號
化學式
外觀
特性

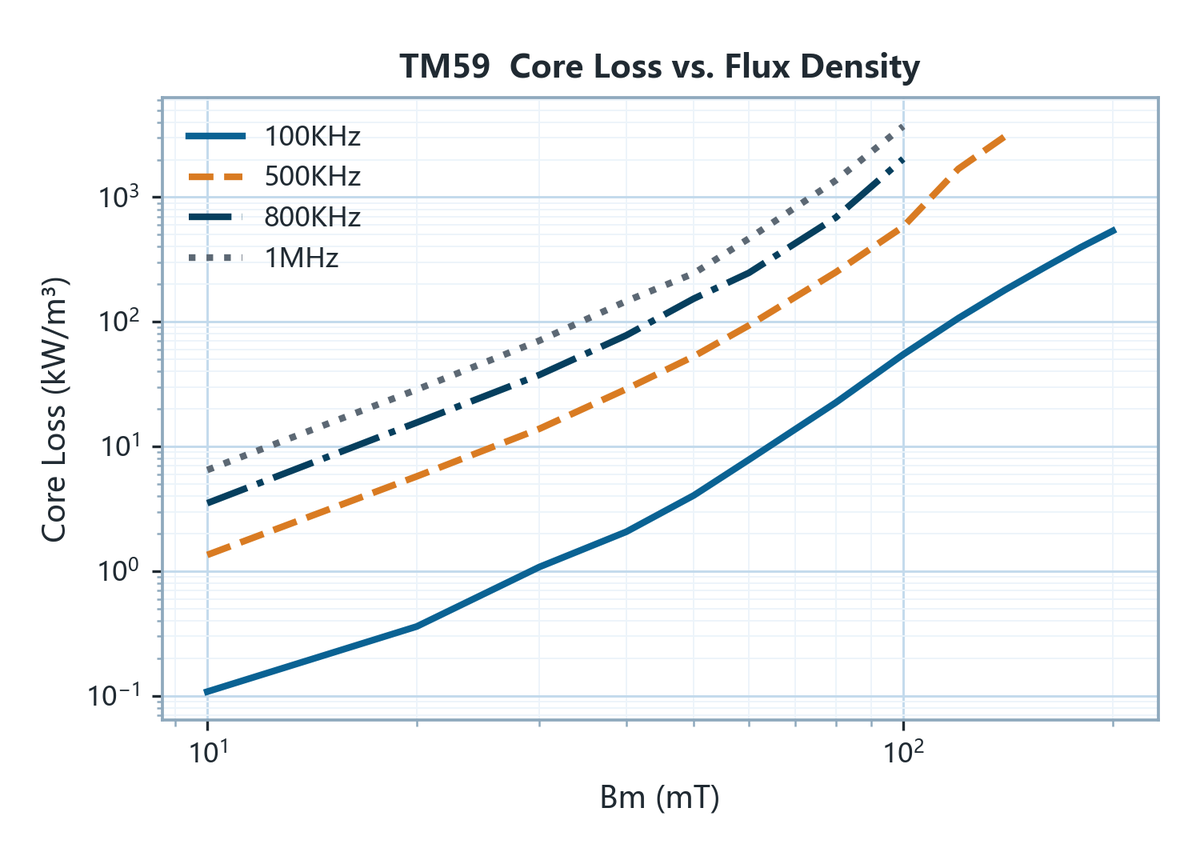

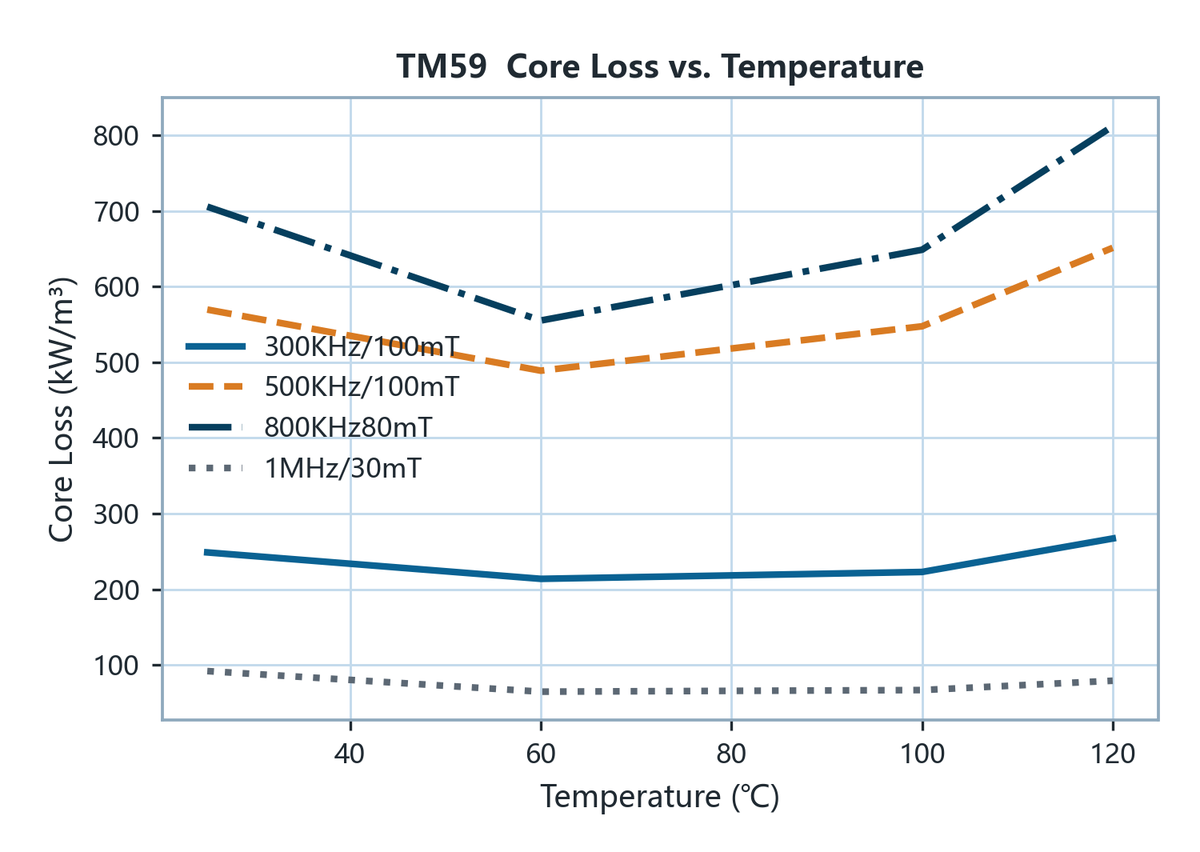

TM59 為中高頻低損耗錳鋅功率鐵氧體，初始磁導率（μi）1900，飽和磁通密度（Bs）530 mT（25 ℃）／430 mT（100 ℃），居里溫度高於 260 ℃。損耗谷底就落在工作溫度：500 kHz／50 mT 由 25 ℃ 的 80 kW/m³ 降到 100 ℃ 的 50 kW/m³，1 MHz／50 mT 為 350 → 250 kW/m³，磁芯越熱越省——正是伺服器 LLC 在滿載熱態所需要的走向。全系最低的殘留磁通密度（Br 35 mT @100 ℃）與 10 A/m 的矯頑力把磁滯損壓在低位；100 ℃ 的直流偏磁能力在同一顆UD 磁芯的八材質實測中居首（220 nH 檔 I@90 % 48.4 A），所以除了主變壓器，也是諧振電感與輸出電感的同材料選擇，整台電源可統一料號。在高頻群中，需要更高 μi 與更大磁通擺幅時選 TM50A；工作頻率越過 1 MHz 則換 TM65。
品名
特長
用途
典型應用為 300 kHz–1 MHz 的 LLC 諧振變壓器、伺服器與通訊電源、高頻 DC-DC 以及 VRM／TLVR 電感。
附件下載

特性 Characteristic	條件 Condition	25 ℃	100 ℃	單位 Unit

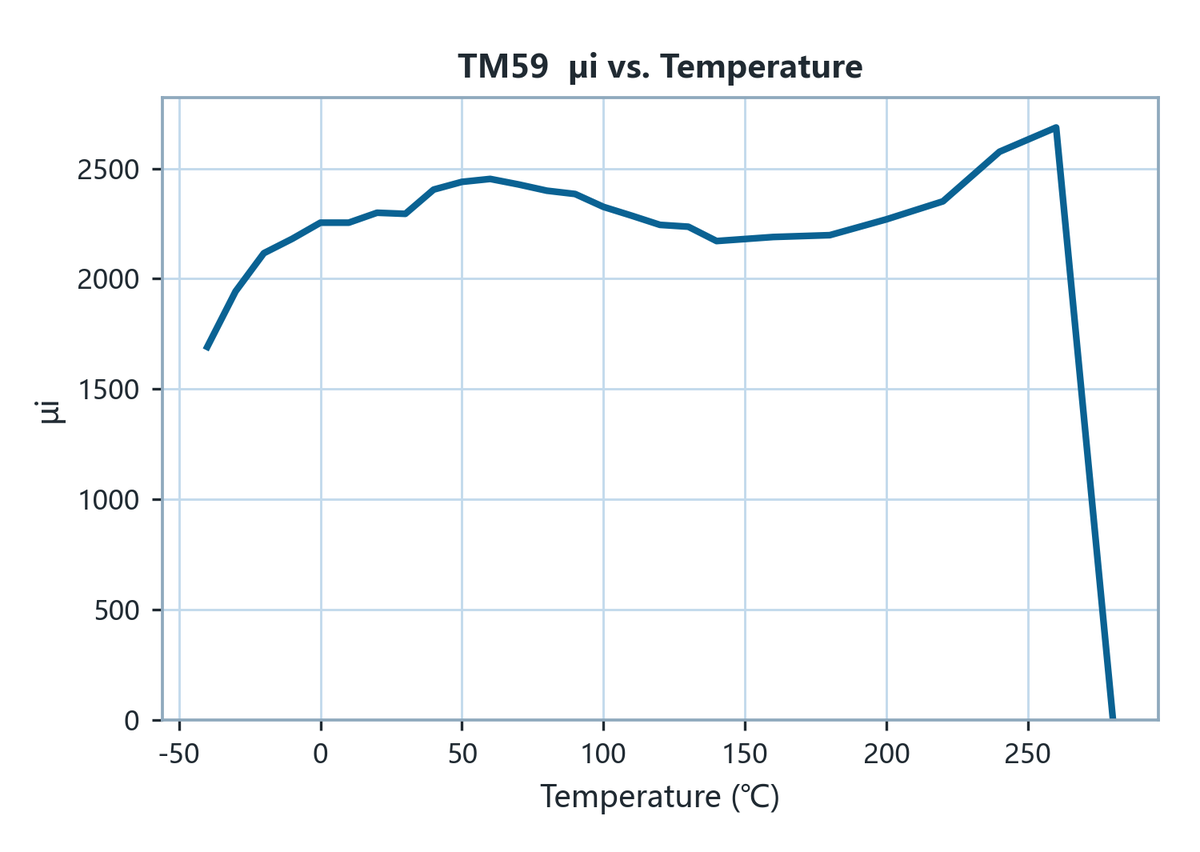

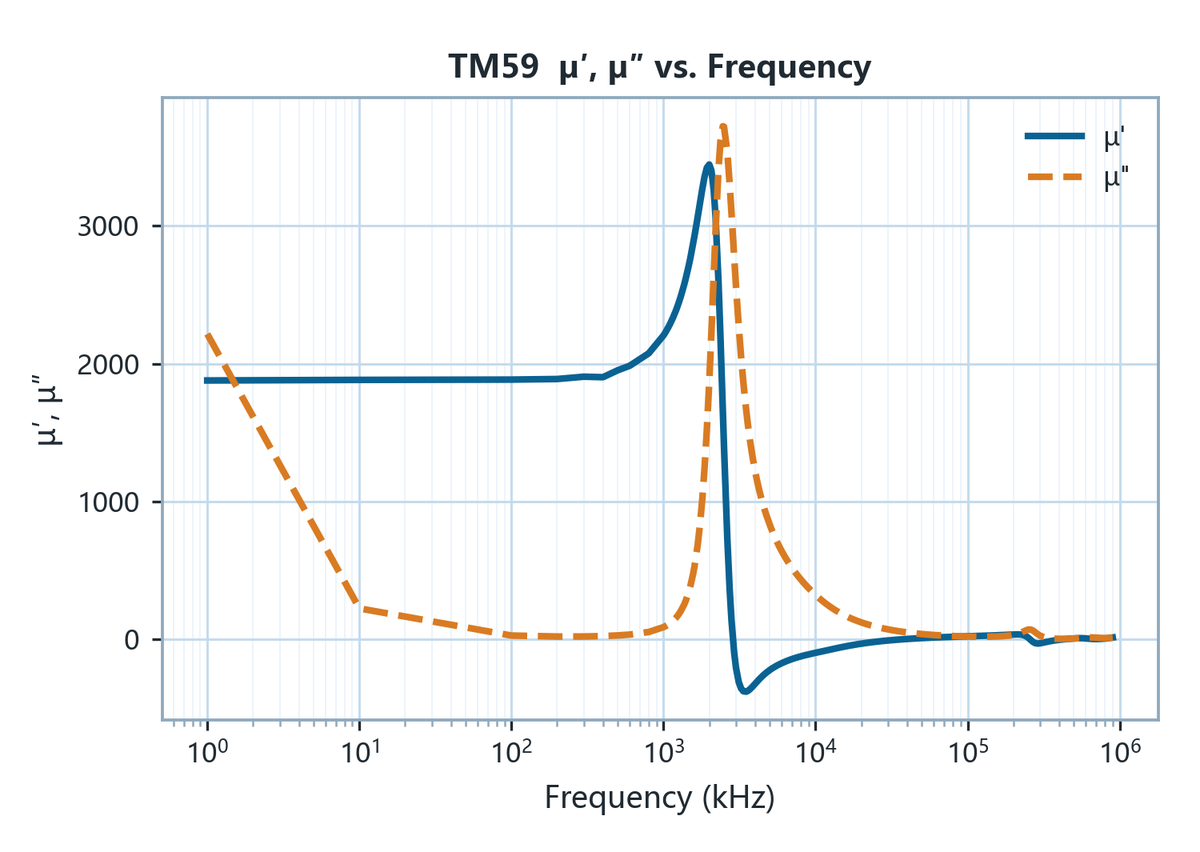

初始磁導率 Initial Permeability μi	100 kHz & <0.2 mT	1900±25%

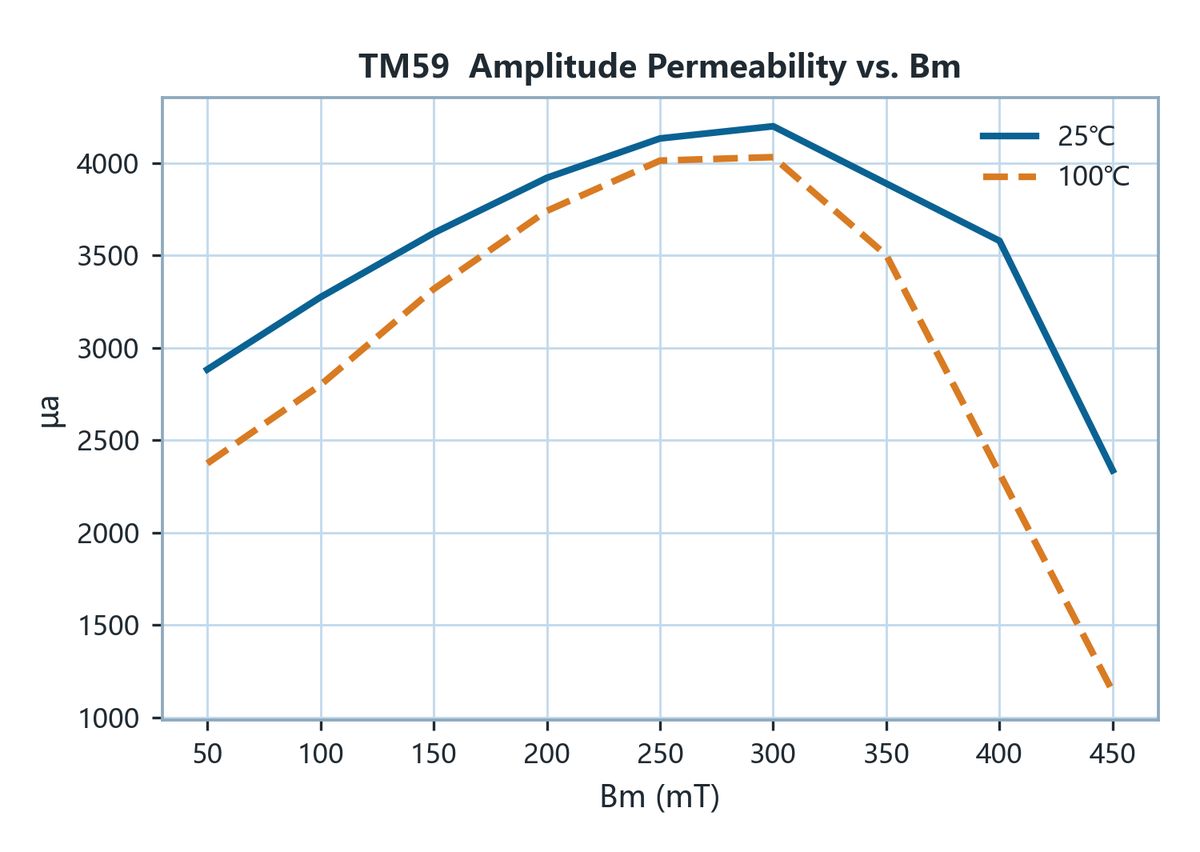

增幅磁導率 Amplitude Permeability μa	25 kHz/400 mT	> 3000	> 3000

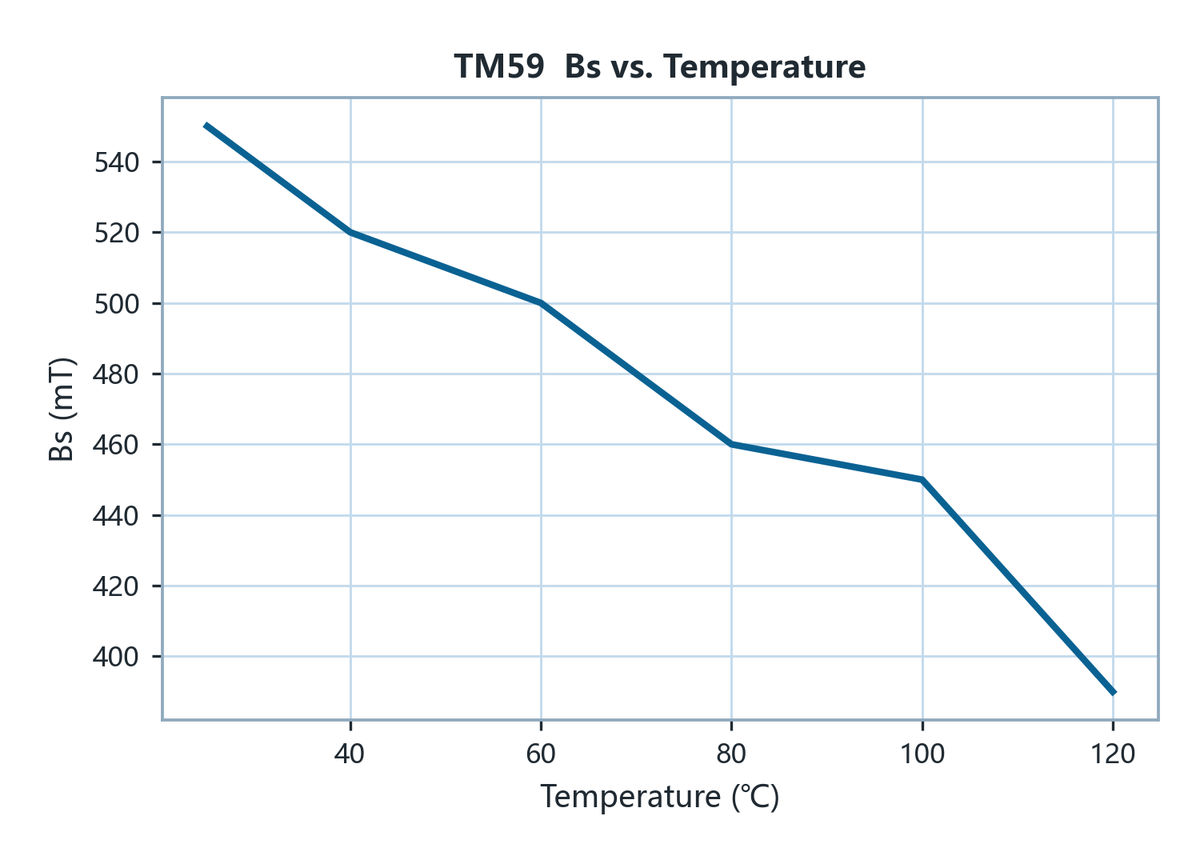

飽和磁通密度 Saturation Flux Density Bs	1200 A/m 100 Hz	530	430	mT

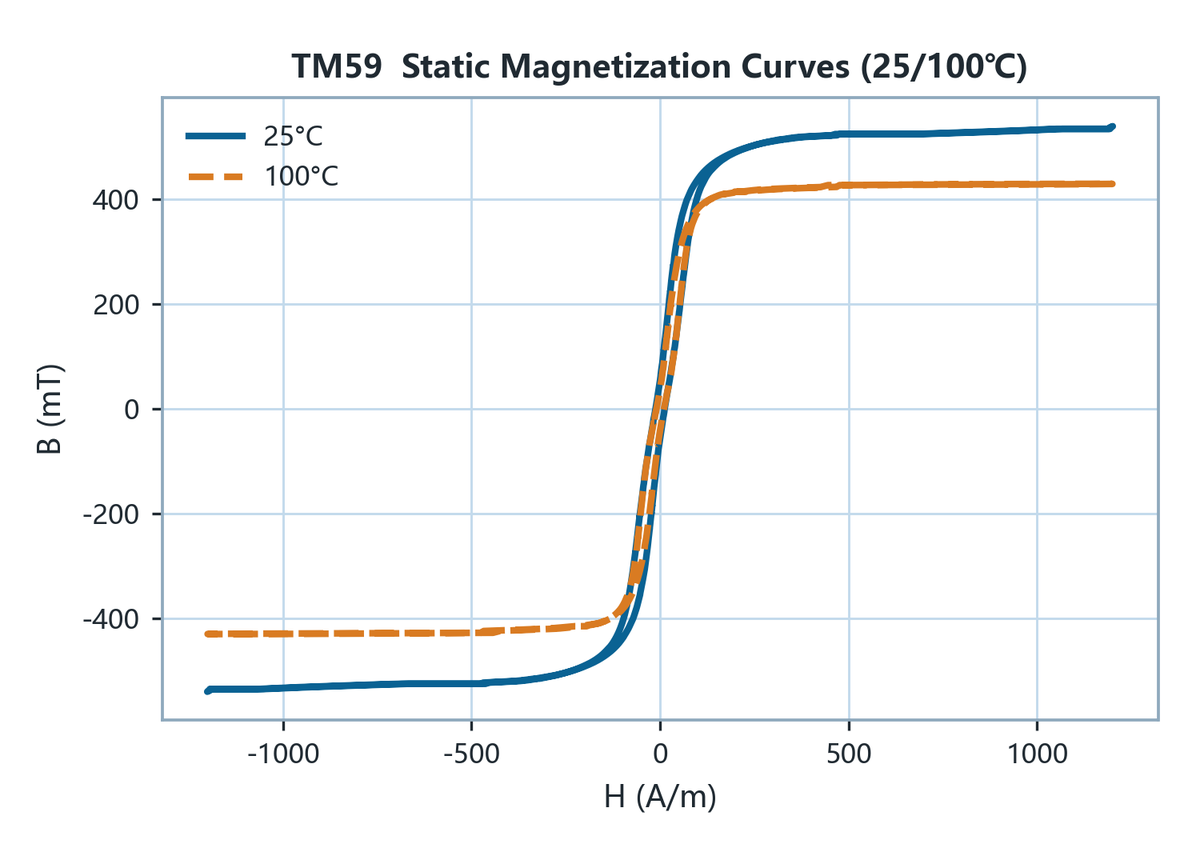

殘留磁通密度 Remanence Br	1200 A/m 100 Hz	55	35	mT
矯頑力 Coercivity Hc	1200 A/m 100 Hz	15	10	A/m
相對損耗因子 Loss Factor	100 kHz & <0.2 mT	<5		10⁻⁶
居里溫度 Curie Temperature Tc	100 kHz & <0.2 mT	>260		℃
密度 Density D	阿基米德法 Archimedes method	>4.85		g/cm³
電阻率 Electrical Resistivity ρ	直流電流 DC Current	>10		Ω·m
