鎳鋅材料分類選用指引

產品代號
化學式
外觀
特性
品名
特長
用途
TAK 鎳鋅鐵氧體共六個分類、27 支材質。先由「六分類與收錄材質」表依典型應用方向找到分類，再用各分類的速查表比較 μi、Bs、相對損耗因子、溫度係數與居里溫度，最後到各材質頁面查閱完整規格與特性曲線。圖庫中的四張定位圖（Fig.1–4）以 μi 與工作頻率標出各分類材質的相對位置。
附件下載

產品介紹

六分類與收錄材質 Classes & grades in this catalog

NiZn 分類 Class	收錄材質 Grades	典型應用方向 Typical applications
高磁通耐熱衝擊材料	DL3 DL4 DL5 DL6 DL5H	高頻功率／大電流電感；>5 MHz 功率／諧振與 SMD 耐焊需求
寬溫穩定材料	SL50 SL80	寬溫功率電感——需低溫度係數之場合
高磁導高磁通EMI材料	G5A G5B	EMI 抑制與中低頻（0.1–1 MHz）功率相容（G5A／G5B）
高磁導EMI材料	L43 L6A L8A L22A L28A	共模扼流圈／電源 EMI 濾波（噪聲 >2 MHz）與抑制磁珠
鎳鎂鋅及鎂鋅材料	MGB1 MG2 MF1 MF2 MF3	成本導向之中低頻電感／EMI（鎳鎂鋅・鎂鋅）
高頻穩定材料	V4F1 M5E1 V2F1 M9A M61 M61H M63 Q1C1	天線棒／RFID／高Q電感；低μ調諧與高頻諧振（μi 10～180）

體系分界原理（定性） Family boundaries (qualitative)

MnZn：高磁導率・高 Bs・低電阻率 —— 功率轉換與 2 MHz 以下應用之主場。
NiZn：高電阻率 —— MHz 以上信號／天線，與 30 MHz 以上 EMI 抑制之主場。
ME03：MnZn 體系中面向 30–1000 MHz 抑制的特例。30 MHz 以上套管／磁珠抑制先看 ME03；其他形狀與更高頻段請參閱鎳鋅 EMI 材料。

NiZn 分類速查：高磁通耐熱衝擊 / 寬溫穩定 NiZn Quick Reference: High Flux & Thermal Shock / Wide-Temp Stable

特性 Property	符號 Symbol	單位 Unit	DL3	DL4	DL5	DL6	DL5H	SL50	SL80
初始磁導率 Initial Permeability	μi	—	350	600	400	300	530	500	800
飽和磁通密度 Saturation Flux Density	Bs（3000 A/m）	mT	350	350	420	440	400	350	350
相對損耗因子 Relative Loss Factor	tanδ/μi	×10⁻⁶	15/30	12/80	15/34	20/50	35/80	18/35	15/30
測量頻率 Measuring Frequency	f	MHz	0.1/2.0	0.1/1.5	0.1/2.0	0.1/2.0	0.1/1.0	0.1/1.0	0.1/1.0
比溫度係數 Temperature Coefficient	αμr	×10⁻⁶/K	25	30	25	25	20	0~2	0~4
測量溫度範圍 Measuring Temp. Range	ΔT	—	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	-40～140 ℃	-40～140 ℃
居里溫度 Curie Temperature	Tc	℃	>200	>200	>240	>260	>200	>180	>170
密度 Density	D	g/cm³	5.0	5.0	5.1	5.2	5.1	5.0	5.0
電阻率 Resistivity	ρ	Ω·m	10⁷	10⁷	10⁷	10⁷	10⁷	10⁷	10⁷

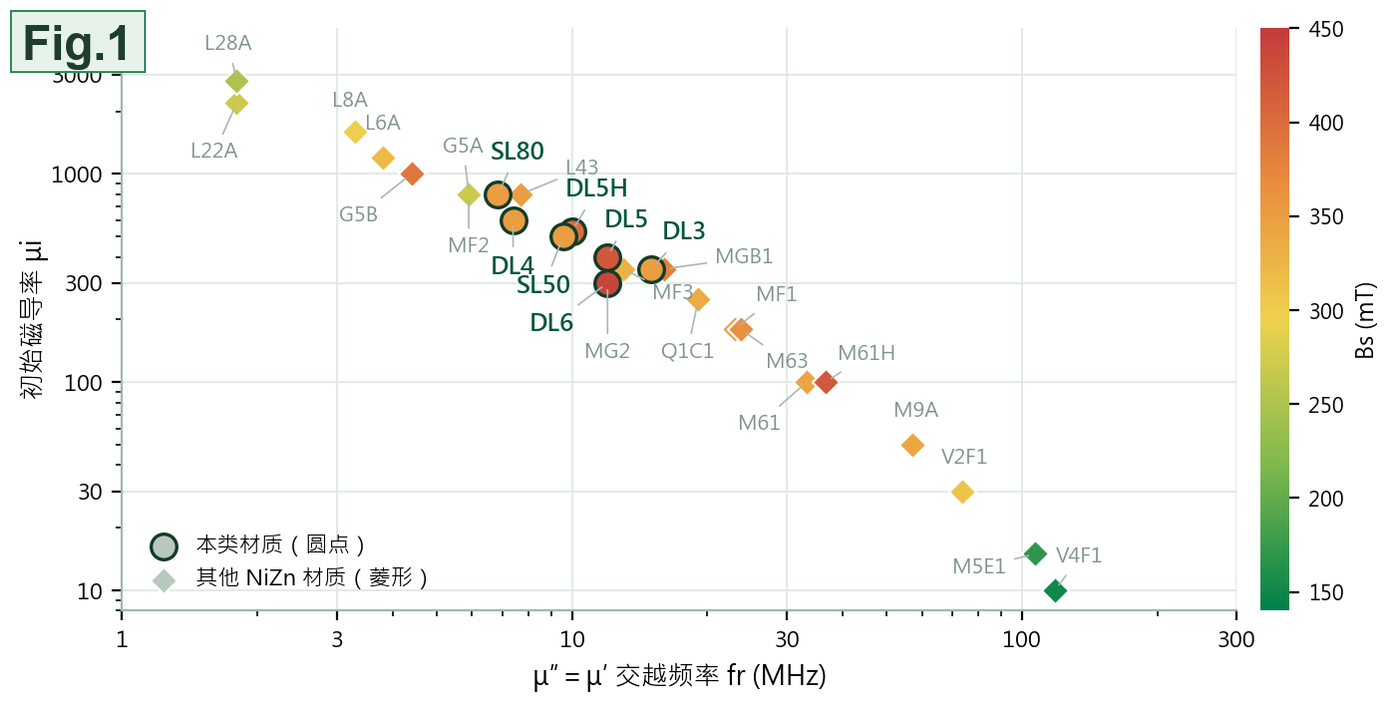

圖庫 Fig.1：NiZn 分類速查：高磁通耐熱衝擊 / 寬溫穩定——定位圖

NiZn 分類速查：高磁導 / EMI NiZn Quick Reference: High Permeability / EMI

特性 Property	符號 Symbol	單位 Unit	G5A	G5B	L43	L6A	L8A	L22A	L28A
初始磁導率 Initial Permeability	μi	—	800	1000	800	1200	1600	2200	2800
飽和磁通密度 Saturation Flux Density	Bs（3000 A/m）	mT	400	390	350	320	300	270	250
相對損耗因子 Relative Loss Factor	tanδ/μi	×10⁻⁶	10/30	15/45	20/30	15/30	15/35	20/35	25/40
測量頻率 Measuring Frequency	f	MHz	0.1/1.0	0.1/1.0	0.1/0.5	0.1/0.5	0.1/0.3	0.1/0.3	0.1/0.3
比溫度係數 Temperature Coefficient	αμr	×10⁻⁶/K	10	8	4	15	4	8	6
測量溫度範圍 Measuring Temp. Range	ΔT	—	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃
居里溫度 Curie Temperature	Tc	℃	>190	>180	>160	>150	>120	>90	>80
密度 Density	D	g/cm³	5.1	5.1	5.0	5.0	5.0	5.0	5.0
電阻率 Resistivity	ρ	Ω·m	10⁷	10⁷	10⁷	10⁷	10⁷	10⁷	10⁷

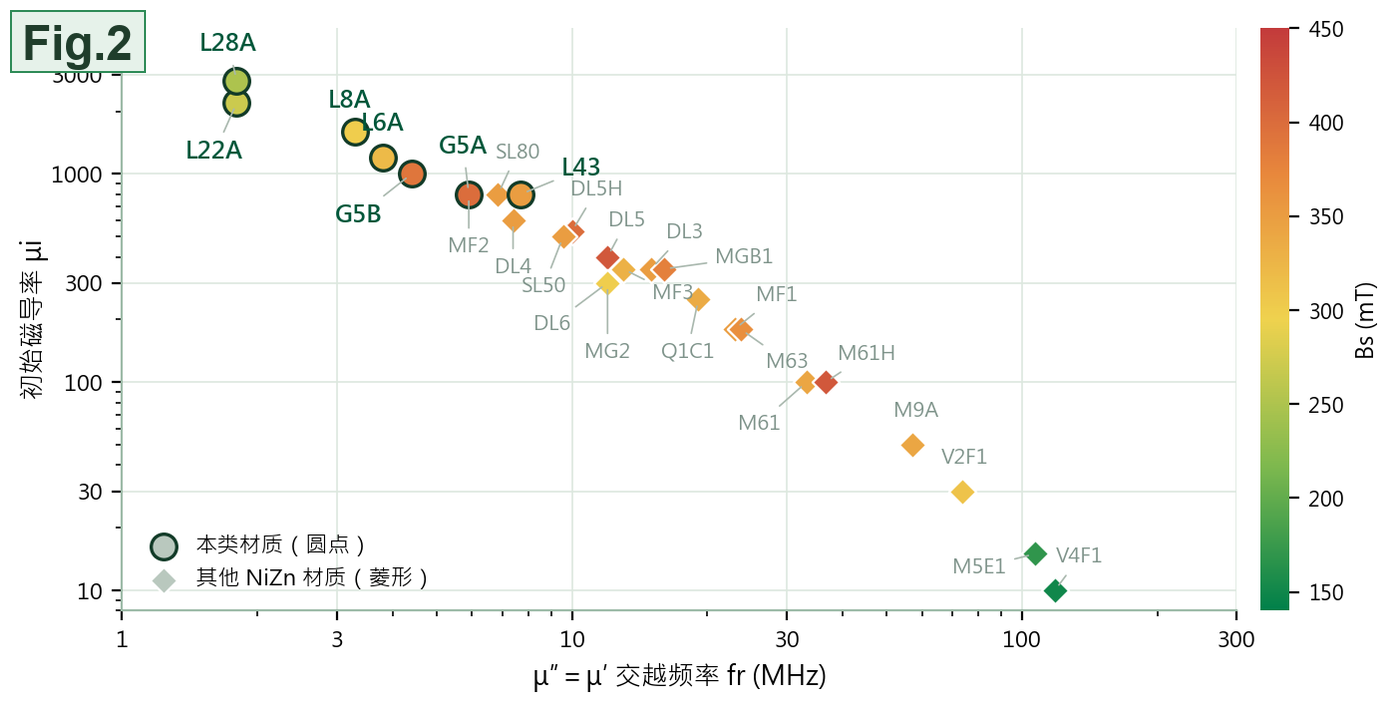

圖庫 Fig.2：NiZn 分類速查：高磁導 / EMI——定位圖

NiZn 分類速查：鎳鎂鋅及鎂鋅 NiZn Quick Reference: Ni-Mg-Zn & Mg-Zn

特性 Property	符號 Symbol	單位 Unit	MGB1	MG2	MF1	MF2	MF3
初始磁導率 Initial Permeability	μi	—	350	300	180	800	350
飽和磁通密度 Saturation Flux Density	Bs（3000 A/m）	mT	380	300	350	270	330
相對損耗因子 Relative Loss Factor	tanδ/μi	×10⁻⁶	15/35	80/70	55/70	25/50	20/25
測量頻率 Measuring Frequency	f	MHz	0.1/2.0	0.1/0.5	0.1/0.5	0.1/0.5	0.1/1.0
比溫度係數 Temperature Coefficient	αμr	×10⁻⁶/K	25	9	35	15	10
測量溫度範圍 Measuring Temp. Range	ΔT	—	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃
居里溫度 Curie Temperature	Tc	℃	>200	>150	>210	>130	>160
密度 Density	D	g/cm³	5.1	4.85	4.9	4.85	4.9
電阻率 Resistivity	ρ	Ω·m	10⁷	10⁷	10⁷	10⁷	10⁷

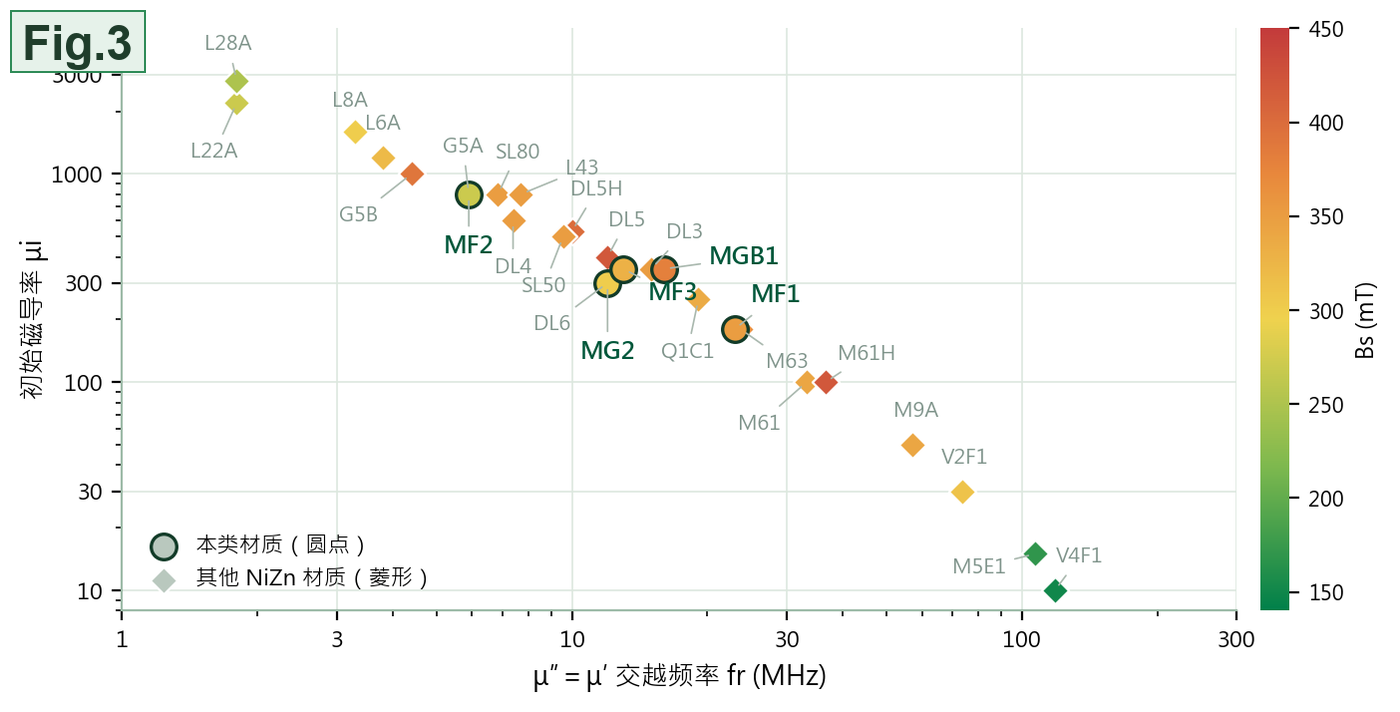

圖庫 Fig.3：NiZn 分類速查：鎳鎂鋅及鎂鋅——定位圖

NiZn 分類速查：高頻穩定 NiZn Quick Reference: High-Frequency Stable

特性 Property	符號 Symbol	單位 Unit	V4F1	M5E1	V2F1	M9A	M61	M61H	M63	Q1C1
初始磁導率 Initial Permeability	μi	—	10	15	30	50	100	100	180	250
飽和磁通密度 Saturation Flux Density	Bs（3000 A/m）	mT	150	170	310	340	340	420	365	335
相對損耗因子 Relative Loss Factor	tanδ/μi	×10⁻⁶	600/700	400/420	160/270	100/120	80/100	50/50	50/80	35/45
測量頻率 Measuring Frequency	f	MHz	25/100	10/50	10/50	5/20	1.0/5.0	1.0/5.0	0.5/5	0.5/2.5
比溫度係數 Temperature Coefficient	αμr	×10⁻⁶/K	40	10	25	60	-2	15	10	10
測量溫度範圍 Measuring Temp. Range	ΔT	—	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃	20～60 ℃
居里溫度 Curie Temperature	Tc	℃	>320	>320	>300	>300	>300	>280	>300	>140
密度 Density	D	g/cm³	4.9	4.9	4.9	4.9	4.9	5.0	4.9	4.9
電阻率 Resistivity	ρ	Ω·m	10⁷	10⁷	10⁷	10⁷	10⁷	10⁷	10⁷	10⁷

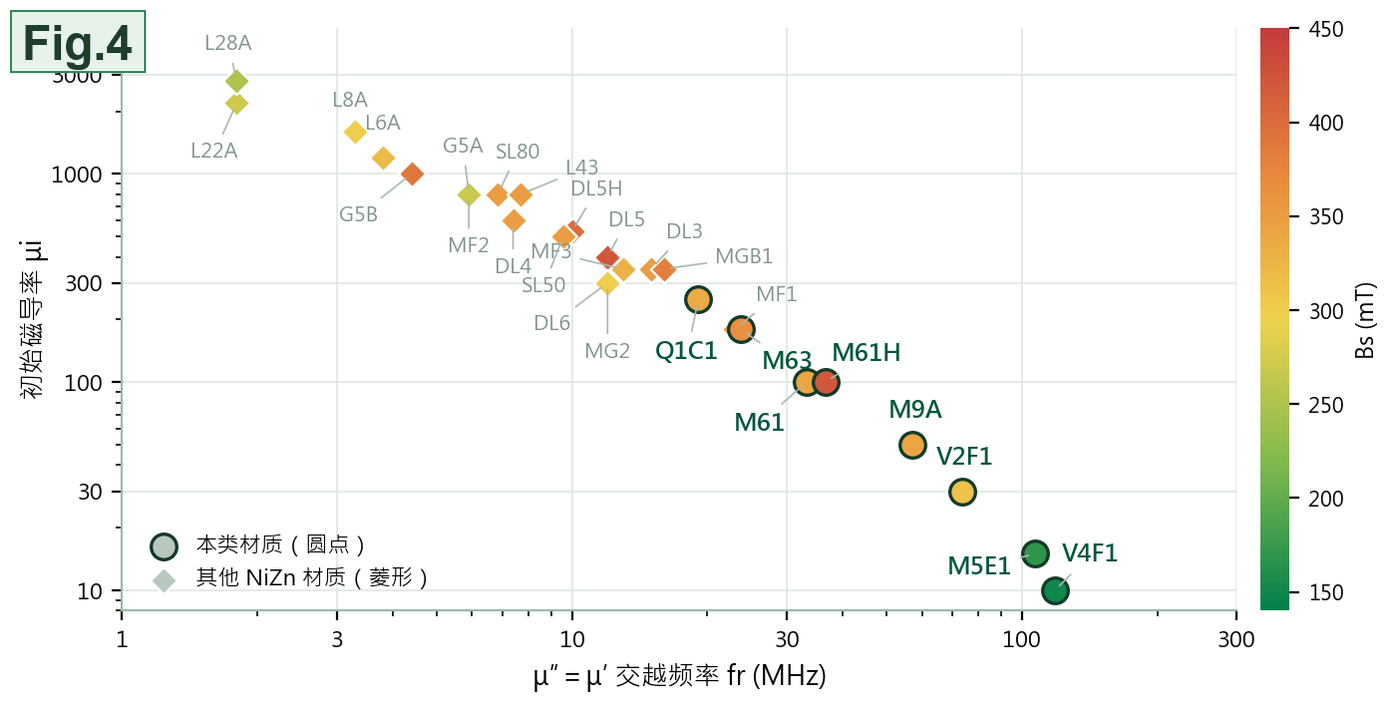

圖庫 Fig.4：NiZn 分類速查：高頻穩定——定位圖

相對損耗因子與測量頻率格式為「低頻值／高頻值」。詳細規格與特性曲線請見各材質頁面。
