TM63 超高頻功率材料

產品代號
化學式
外觀
特性

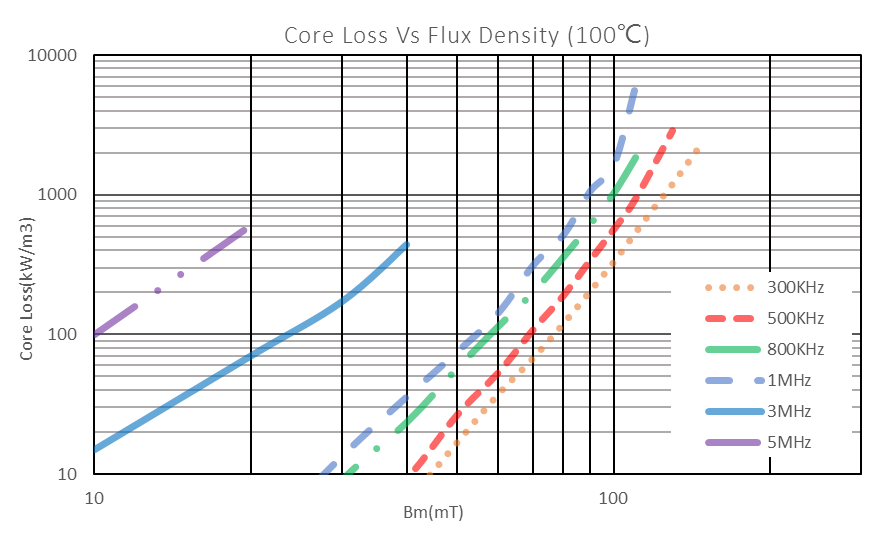

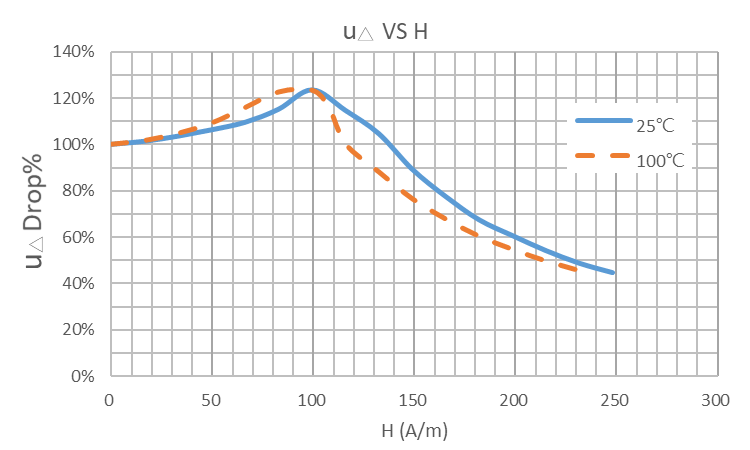

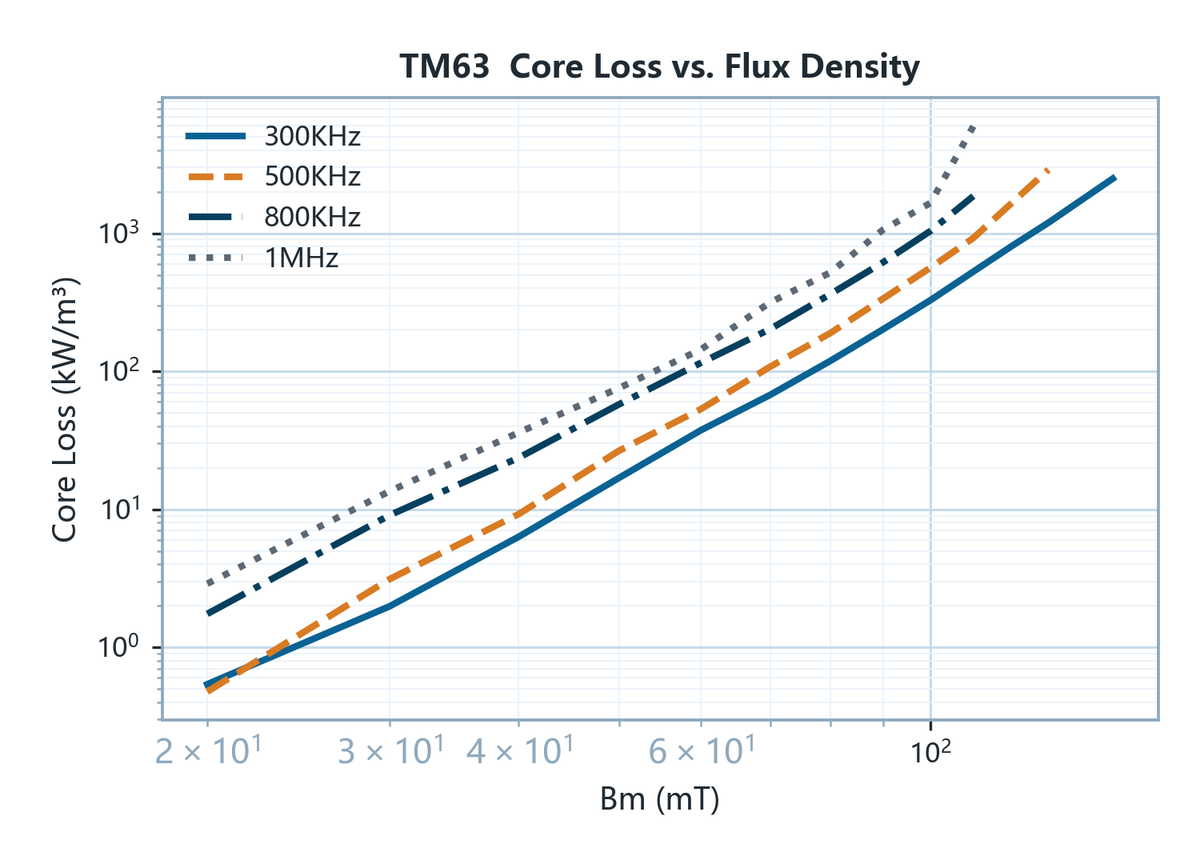

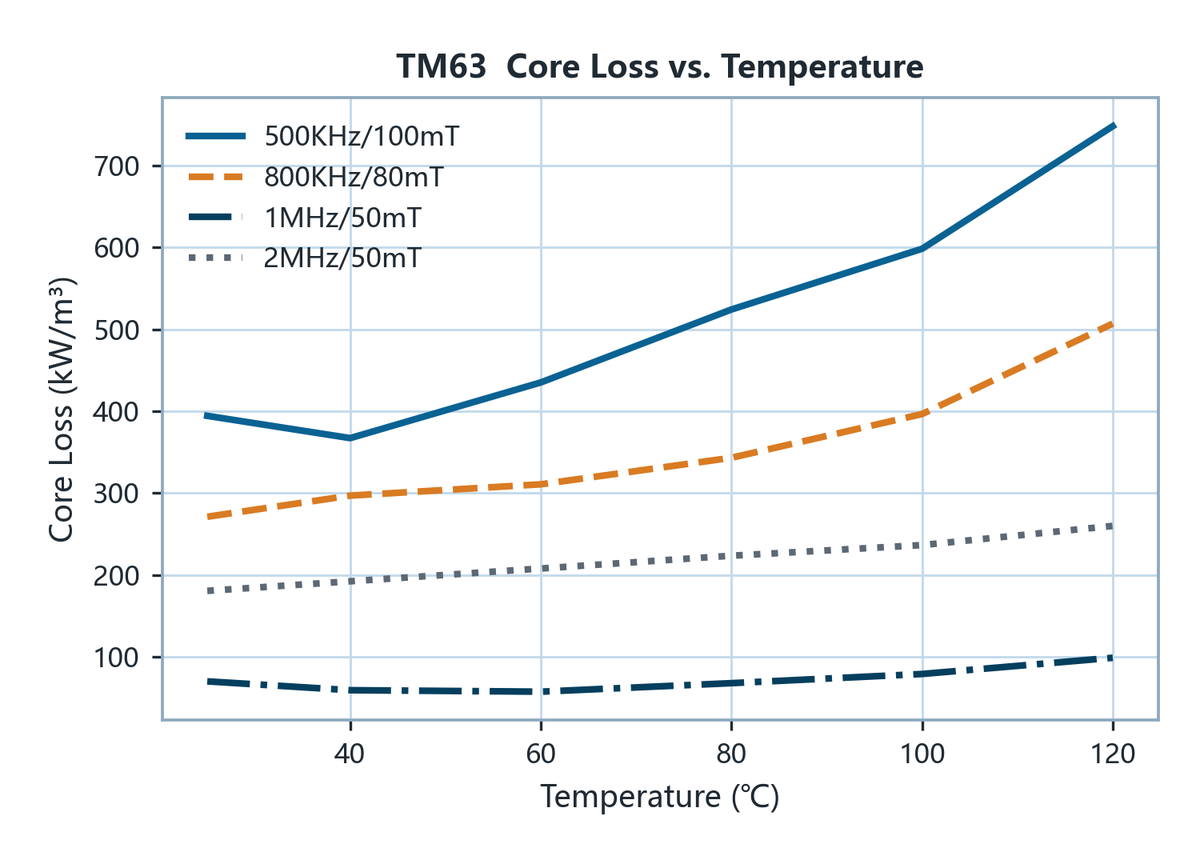

TM63 為超高頻錳鋅功率鐵氧體，初始磁導率（μi）700，飽和磁通密度（Bs）540 mT（25 ℃）／450 mT（100 ℃），居里溫度高於 290 ℃，為功率系列中頻率上限與 Tc 最高的一支。低 μi 換來最寬的可用頻帶：1 MHz／50 mT 僅 70 → 80 kW/m³，2 MHz／50 mT 為 200 → 250 kW/m³，3 MHz／30 mT 為 140 → 180 kW/m³，1 MHz 相對損耗因子低於 6×10⁻⁶；殘留磁通密度（Br）100 mT（25 ℃）／90 mT（100 ℃），矯頑力（Hc）20 → 15 A/m。損耗隨溫度緩升而非下降，熱設計以熱態值為準。在 700 kHz–5 MHz 群中，TM63 是頻率極限版：μi 700 表示同一感量需要較多匝數，直流偏磁能力也為八材質實測中最低（220 nH 檔 100 ℃ I@90 % 41.7 A），大電流單匝電感選 TM65，1 MHz 前後的變壓器選 TM61。把它留給頻率與溫度都逼近極限的設計。
品名
TM63
特長
在高频率1MHz到5MHZ下，有相对更低的能量损耗密度，以及相对较高的饱和磁通密度，高频率的多用途铁氧体材料，可用于高频下的电源变压器、功率电感。可提供各式形状和环形的产品外形。
用途
典型應用為 2–5 MHz 的 DC-DC 與諧振變換器、MHz 級變壓器與電感、GaN 高頻電源。
附件下載

特性 Characteristic	條件 Condition	25 ℃	100 ℃	單位 Unit

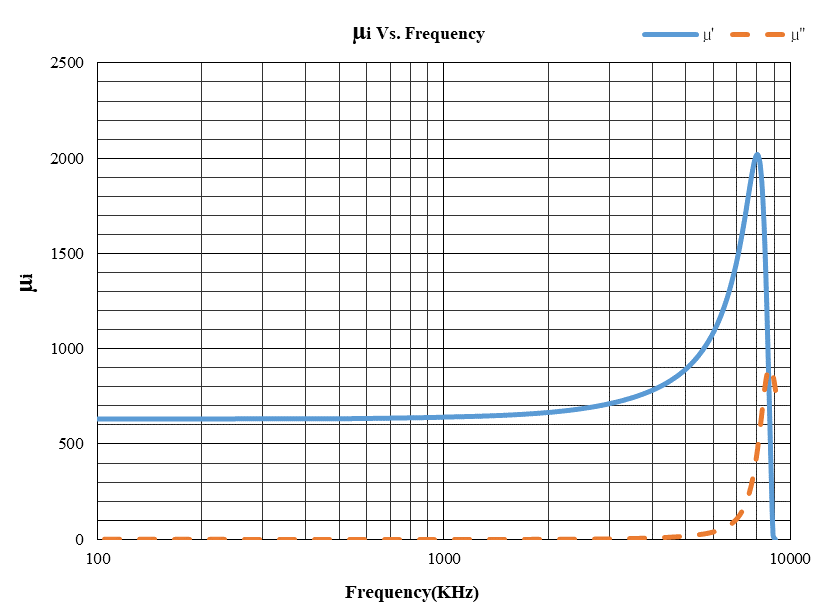

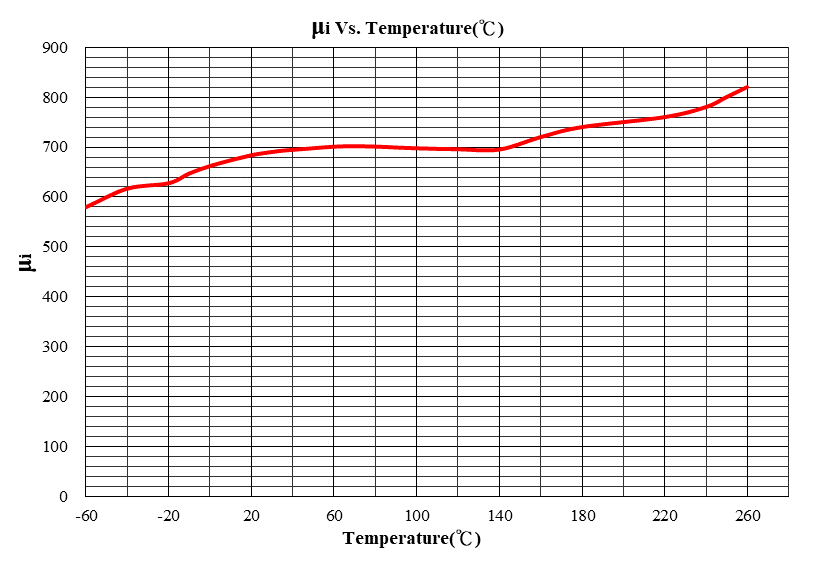

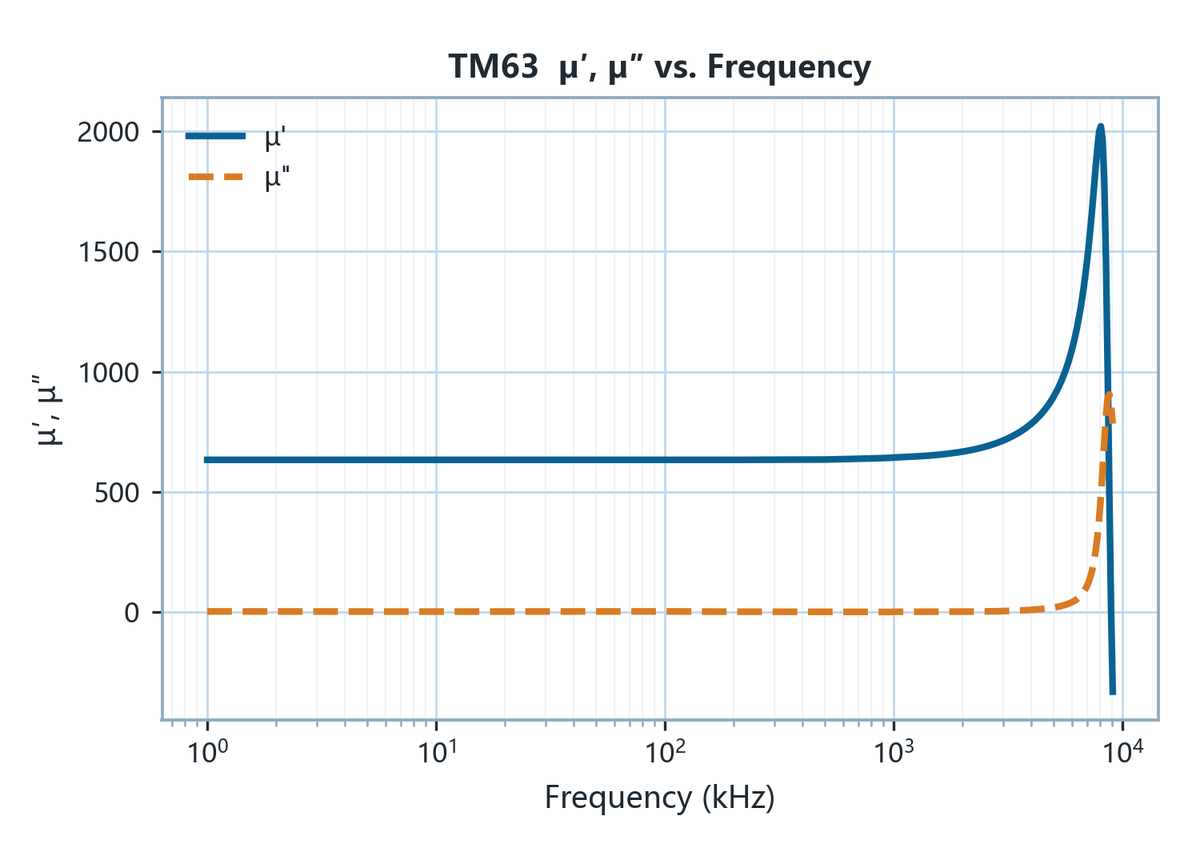

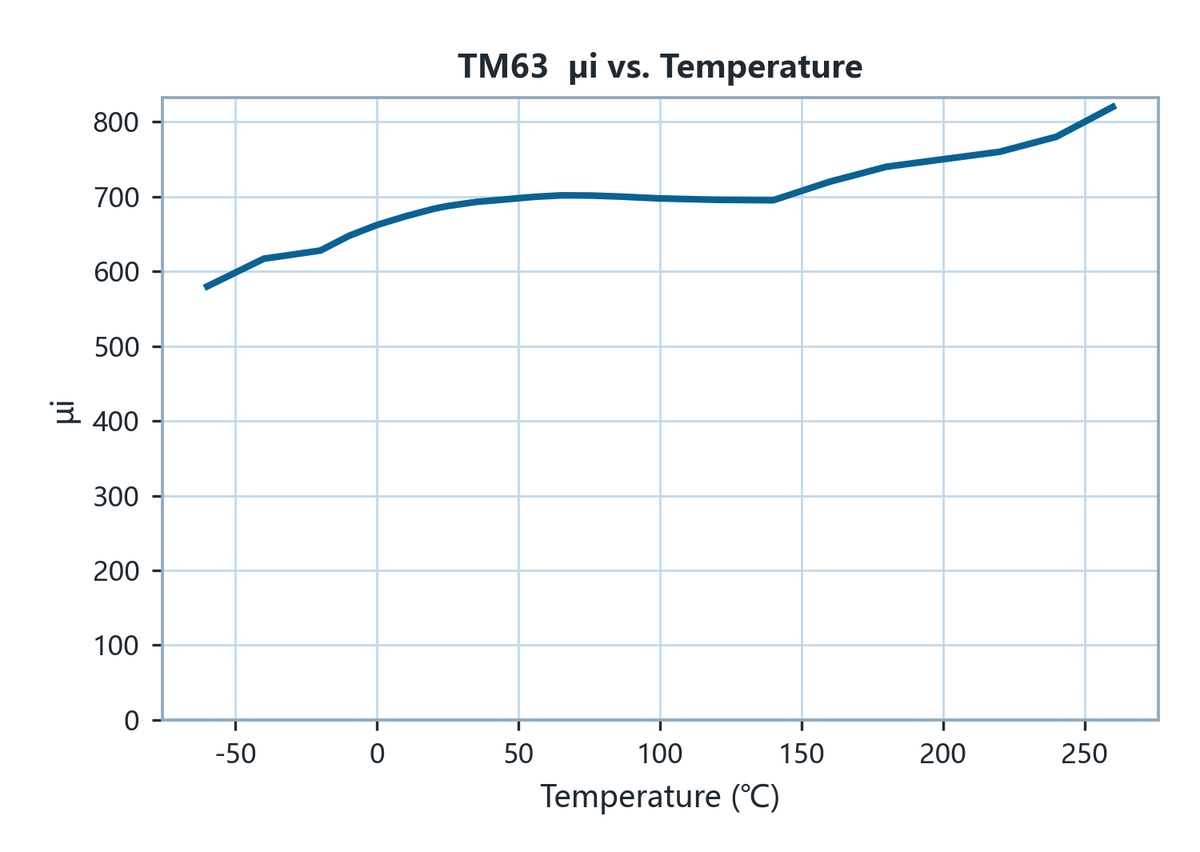

初始磁導率 Initial Permeability μi	100 kHz & <0.2 mT	700±25%

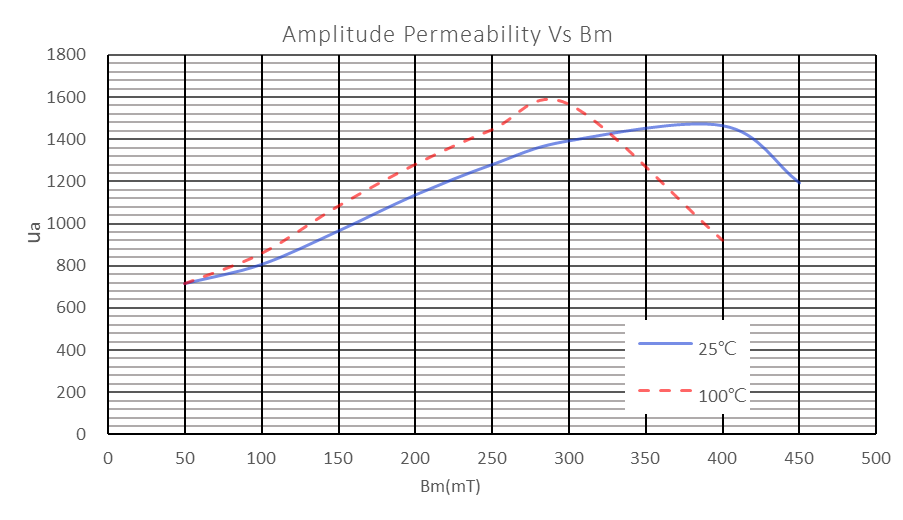

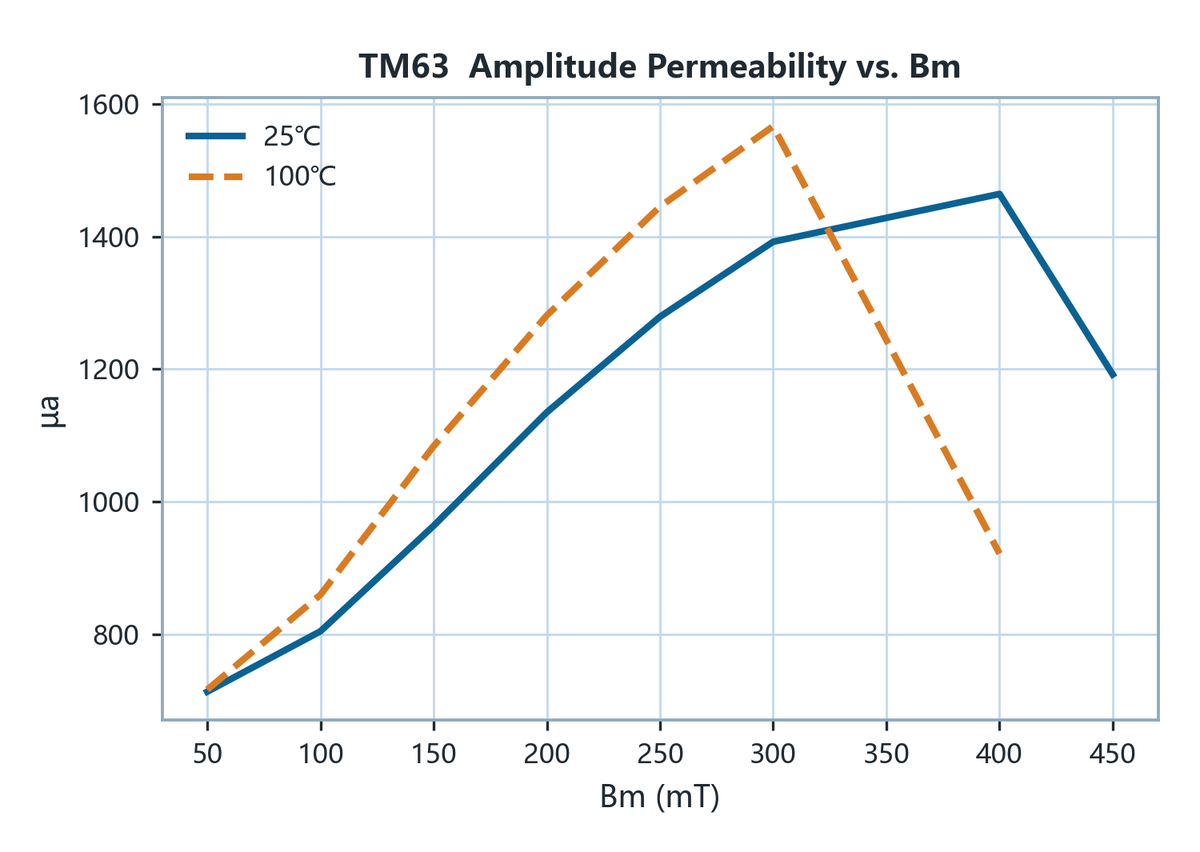

增幅磁導率 Amplitude Permeability μa	25 kHz/400 mT	> 1400	> 1200

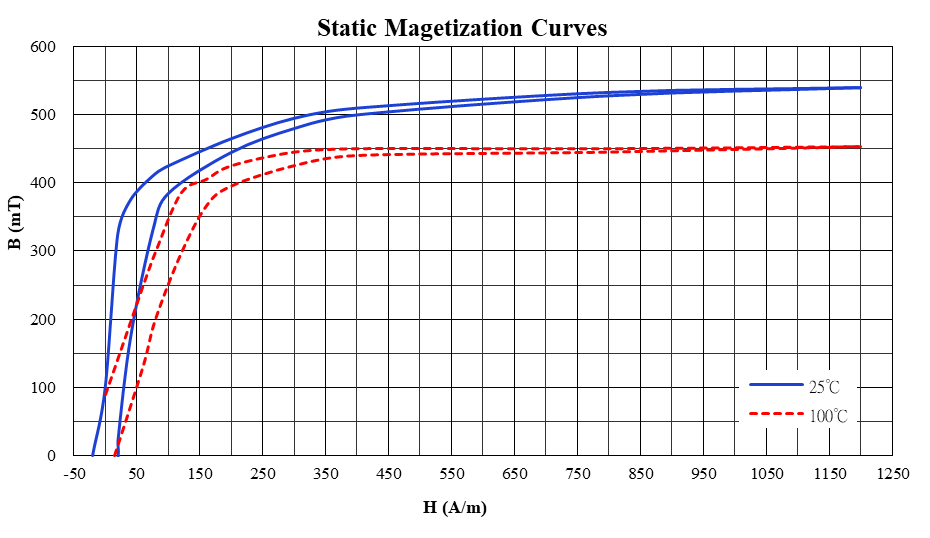

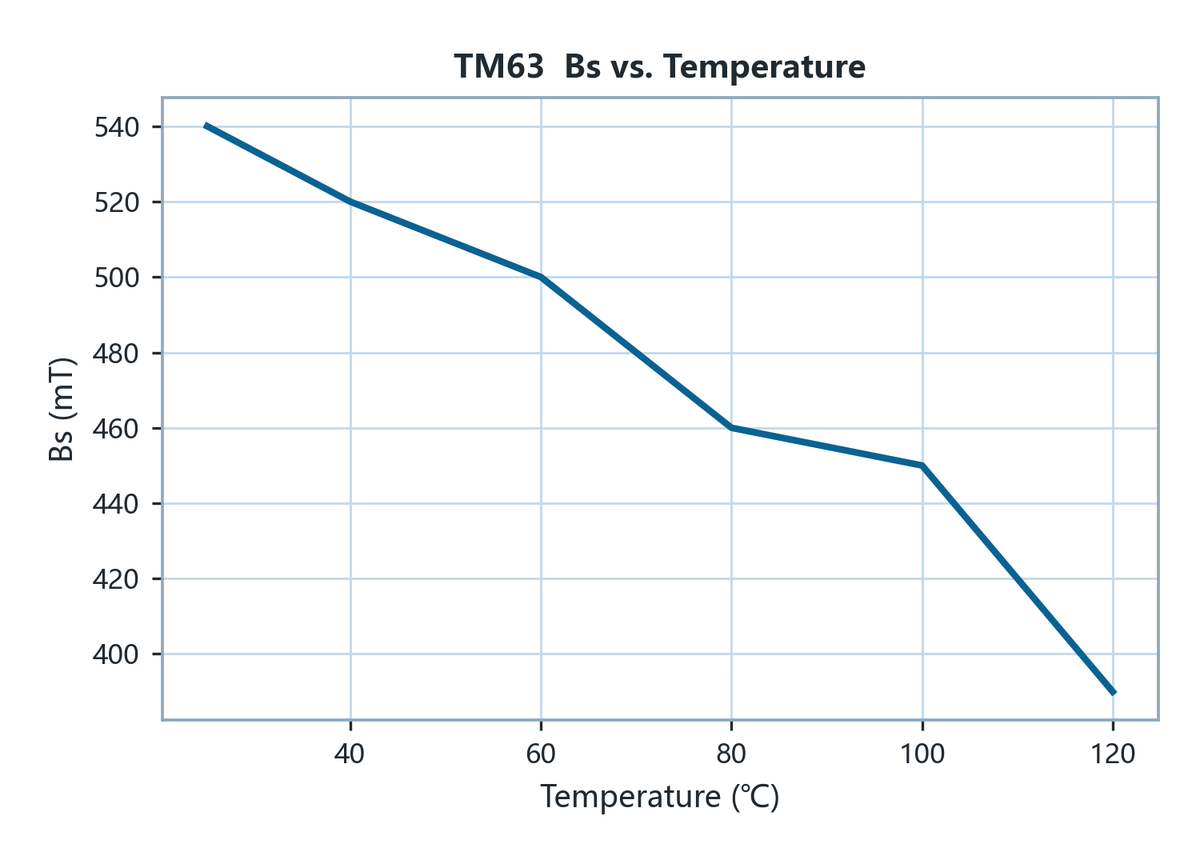

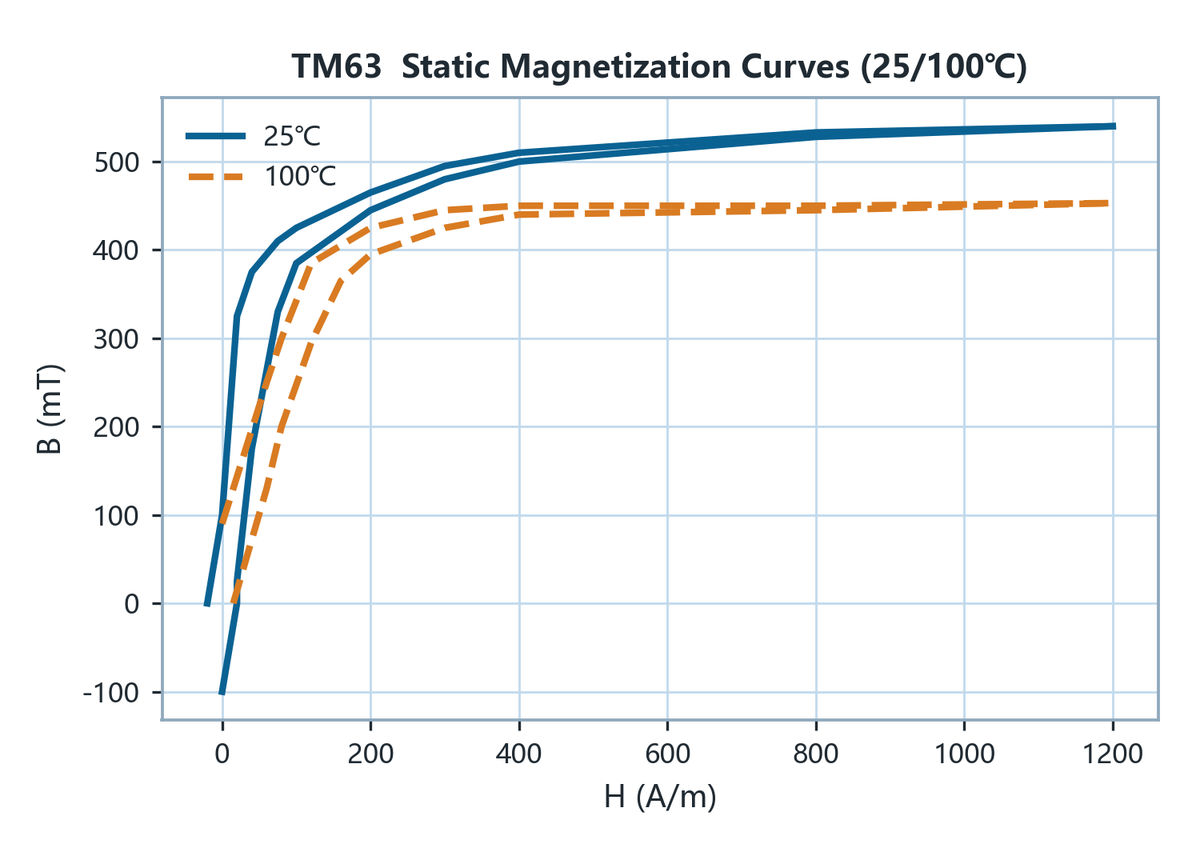

飽和磁通密度 Saturation Flux Density Bs	1200 A/m 50 Hz	540	450	mT
殘留磁通密度 Remanence Br	1200 A/m 50 Hz	100	90	mT
矯頑力 Coercivity Hc	1200 A/m 50 Hz	20	15	A/m
相對損耗因子 Loss Factor	1 MHz	<6	<30	10⁻⁶
居里溫度 Curie Temperature Tc	100 kHz & <0.2 mT	>290		℃
密度 Density D	阿基米德法 Archimedes method	>4.85		g/cm³
電阻率 Electrical Resistivity ρ	直流電流 DC Current	10		Ω·m
