TM83
- 產品代號
- 化學式
- 外觀
-
特性
更高的高溫適用區域，可達140度，宽温度区间内有相对更低的能量损耗密度，以及相对较高的饱和磁通密度，中高频率的多用途铁氧体材料，可用于电源变压器、电感和滤波器材料。可提供各式形状和环形的产品外形。
- 品名
- 特長
- 用途
-
附件下載
產品介紹
| CHARACTERISTICS (特性) |
CONDITIONS (測試條件) |
TYPICAL VALUE (典型值) |
UNIT (單位) |
|

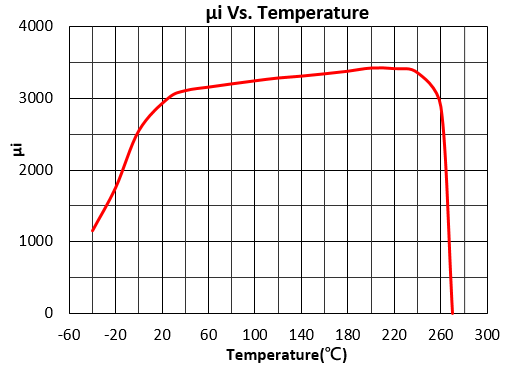

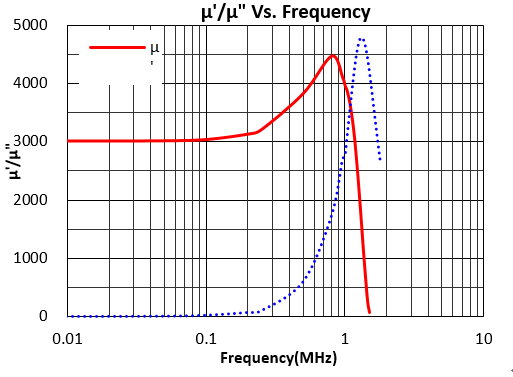

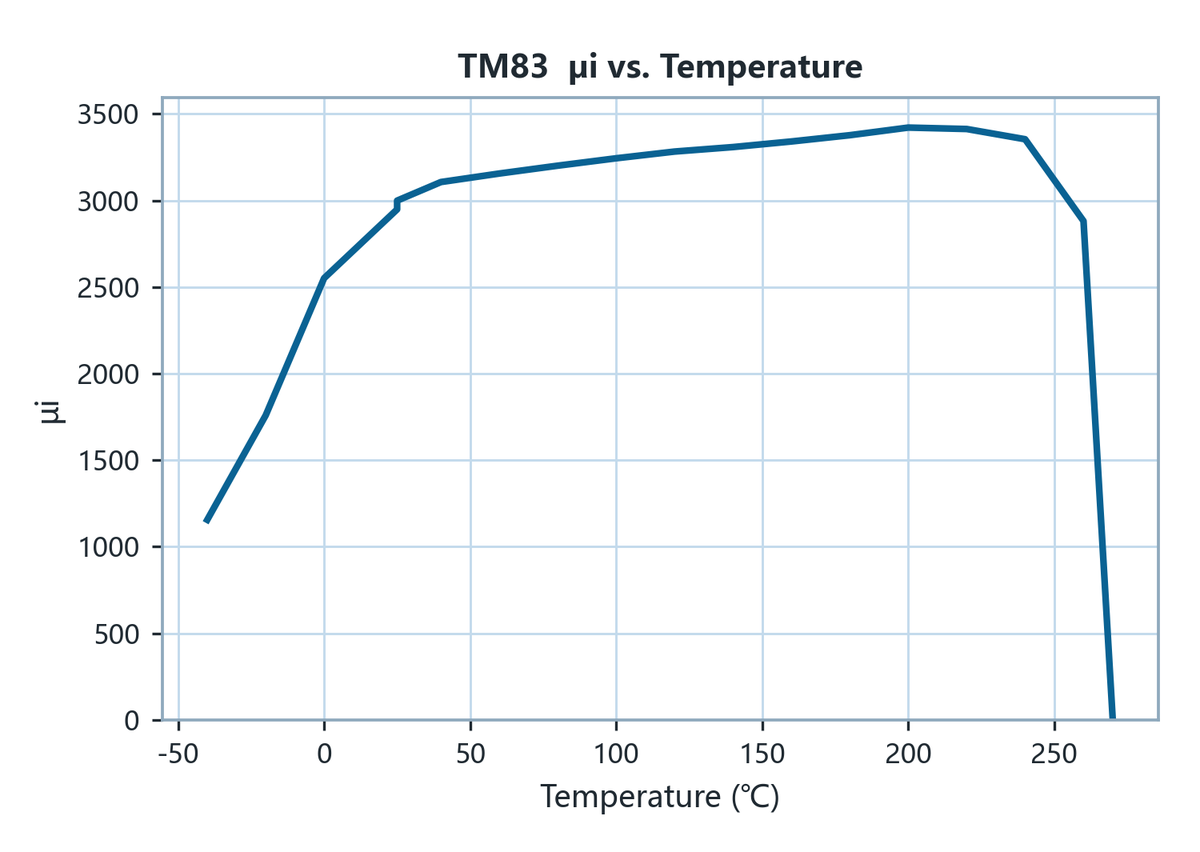

| Initial permeability | f=10kHz, B<0.25mT | 3000 ±25% |
||
| μiac(初磁導率) | ||||

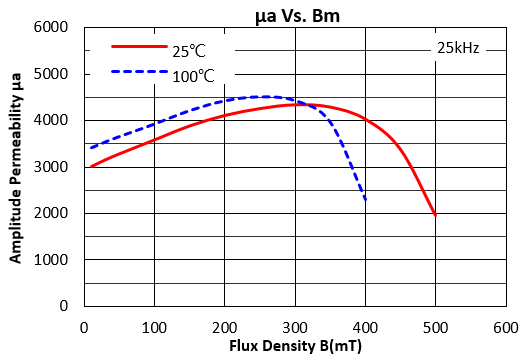

| Amplitude permeability μa(振幅磁導率) |
f=25kHz, B=200mT | ˃4000 | ||
| ˃4200 | ||||

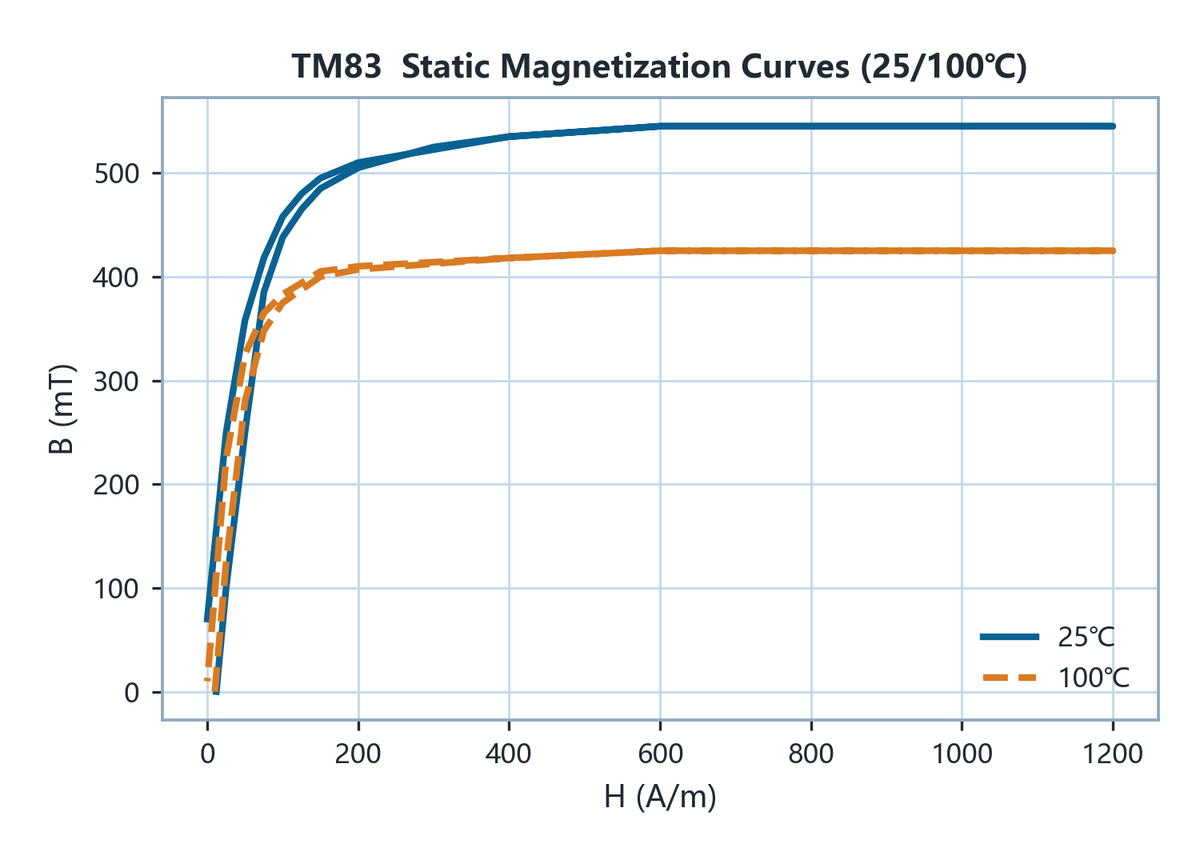

| Saturation flux density Bs(飽和磁通密度) |
1200A/m, 100Hz | 25℃ 100℃ |
545 425 |
mT |
| Remanence | 1200A/m, 100Hz | 25℃ 100℃ |
70 | mT |
| Br(剩磁) | 60 | |||
| Coercivity | 1200A/m, 100Hz | 25℃ 100℃ |
15 | A/m |
| Hc(矯頑力) | 10 | |||
| Curie Temperature | f=10kHz, B<0.25mT | ≧240 | ℃ | |
| Tc(居里溫度) | ||||
| Density | Archimedes method (阿基米德法) |
4.9 | g/cm3 | |
| D(密度) | ||||
| Electrical resistivity | DC Current (直流电流) |
5 | Ωm | |
| ρ(表面電阻) | ||||

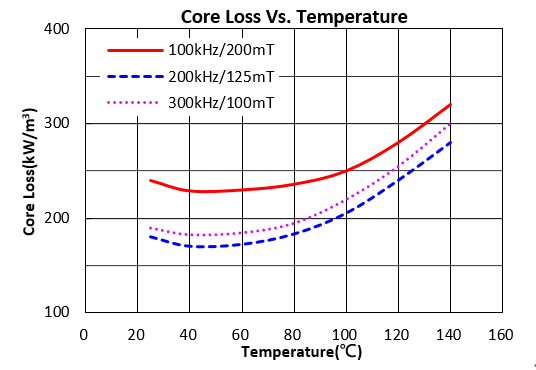

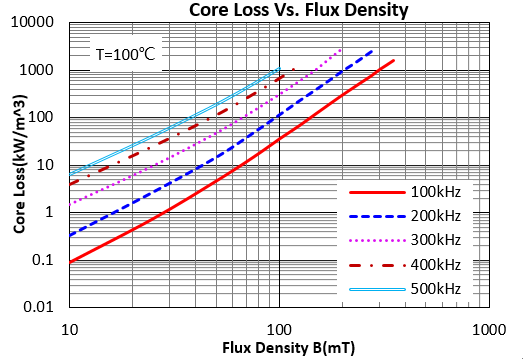

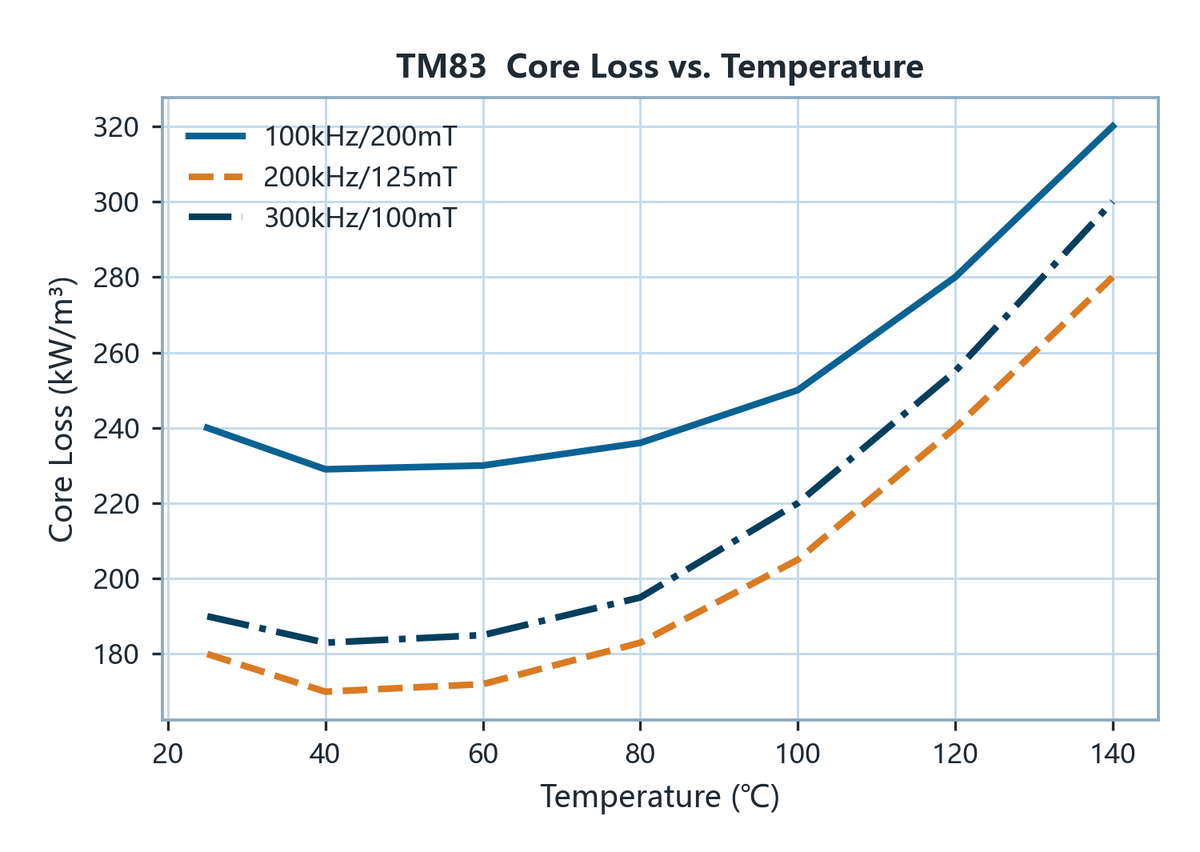

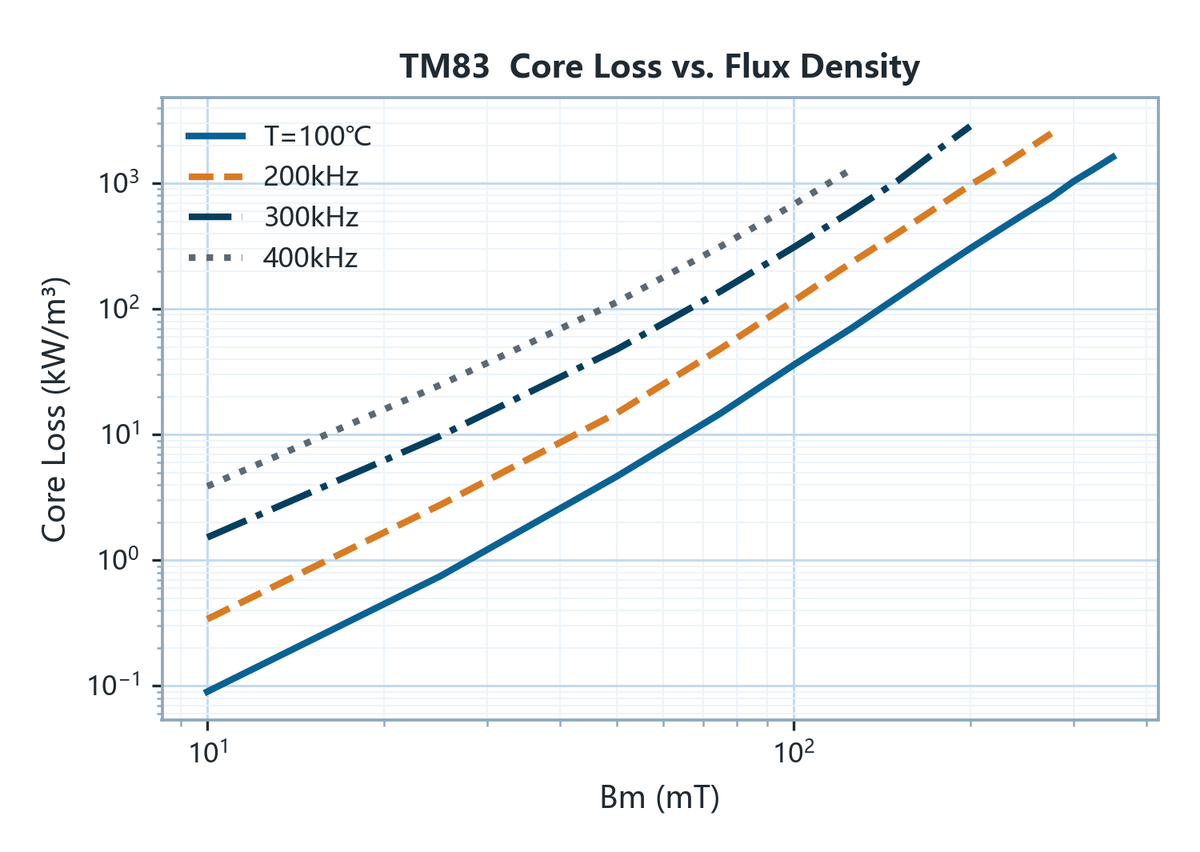

| Pcv (功率損耗) |
100kHz, 200mT | 25℃ | 240 | kW/m3 |
| 100℃ | 250 | |||
| 120℃ | 280 | |||
| 140℃ | 320 | |||
| 300kHz, 100mT | 25℃ | 190 | ||
| 100℃ | 220 | |||
| 120℃ | 260 | |||
| 140℃ | 300 | |||
| 400kHz, 125mT | 25℃ | 630 | ||
| 100℃ | 820 | |||
| 120℃ | 970 | |||
| 140℃ | 1160 | |||
