TB2 高矩形比功率材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

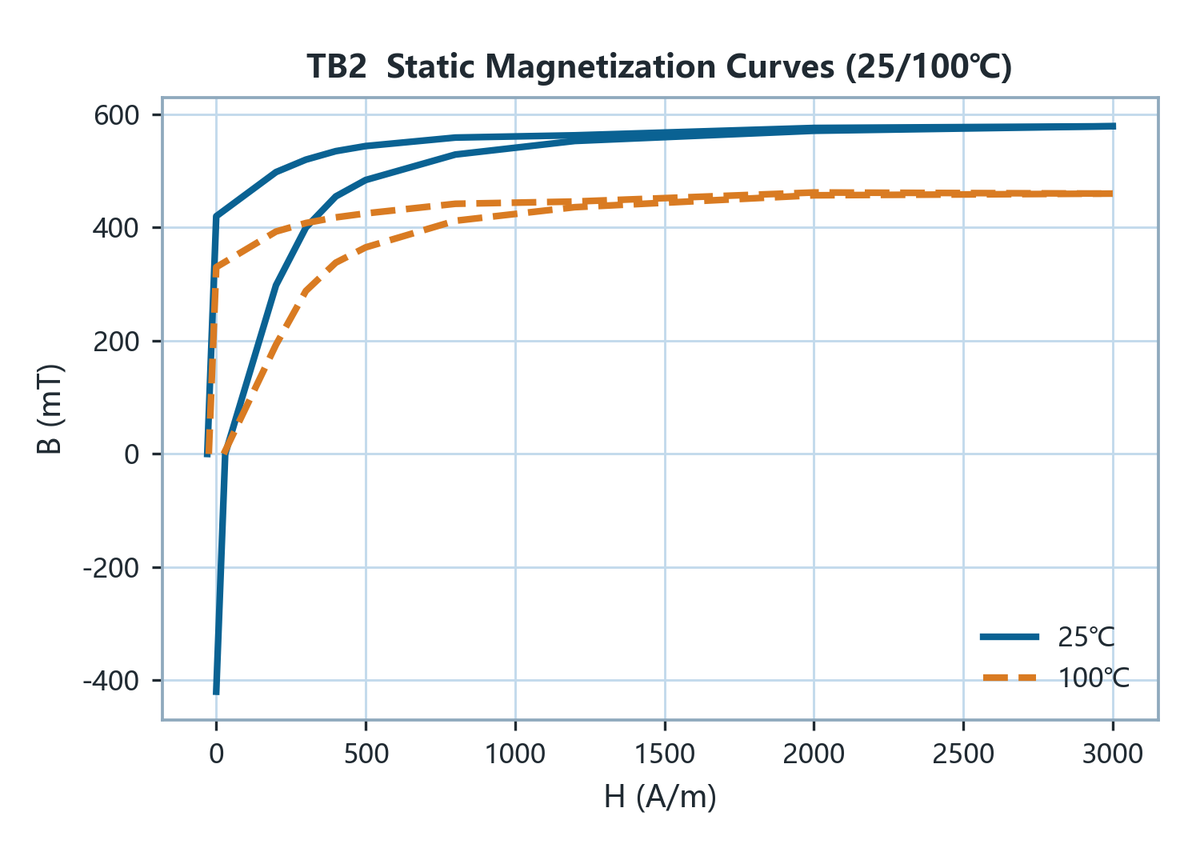

    TB2 為高矩形比錳鋅功率鐵氧體，初始磁導率（μi）1500，飽和磁通密度（Bs）580 mT（25 ℃）／460 mT（100 ℃），居里溫度高於 220 ℃。特徵是殘留磁通密度（Br）420 mT（25 ℃）／330 mT（100 ℃），矩形比 Br/Bs 約 0.72，磁滯迴線接近方形：磁芯在兩個飽和態之間切換乾脆，撤去激磁後保有大部分磁通，這正是磁放大器與飽和電抗器的工作原理。代價是 30 A/m（25 ℃）／25 A/m（100 ℃）的矯頑力（Hc）與較高的損耗（25 kHz／200 mT：310 → 430 kW/m³；100 kHz／100 mT：440 → 760 kW/m³）。在低頻高 Bs 群中，TB2 是唯一以矩形比取勝的一支：一般變壓器與扼流圈的低損耗需求由 T2／T2M 承擔，更高 Bs 與耐偏磁則是 TM82。把它留給需要開關式磁化行為的電路，不要拿來做線性變壓器。

  • 品名

  • 特長

    高矩形比的锰锌铁氧体材料，高矩形比的磁芯能够在较低的磁场下提供相对较高的磁感应强度，这使得它们特别适合于镇流器中的电感器。这种设计可以提高镇流器的效率和性能。镇流器是一种用于稳定电流或电压的电路，通常用于LED驱动器、电源适配器和其他电源应用中。适合的产品形状为DR/DRH/Toroids.

  • 用途

    典型應用為磁放大器穩壓、飽和電抗器、電子鎮流器的觸發磁芯與開關扼流圈。

  • 附件下載附件下載

產品介紹

電磁特性 Magnetic Characteristics

特性
Characteristic		條件
Condition		25 ℃100 ℃單位
Unit

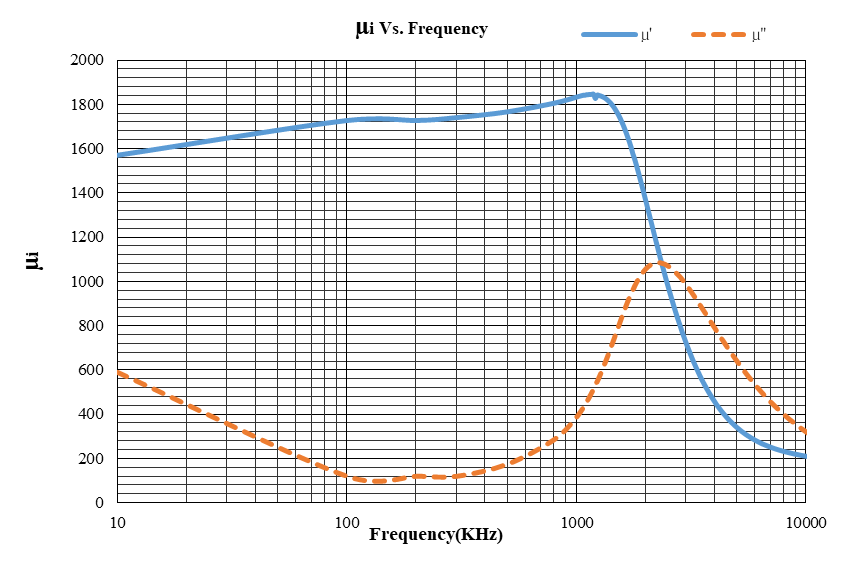

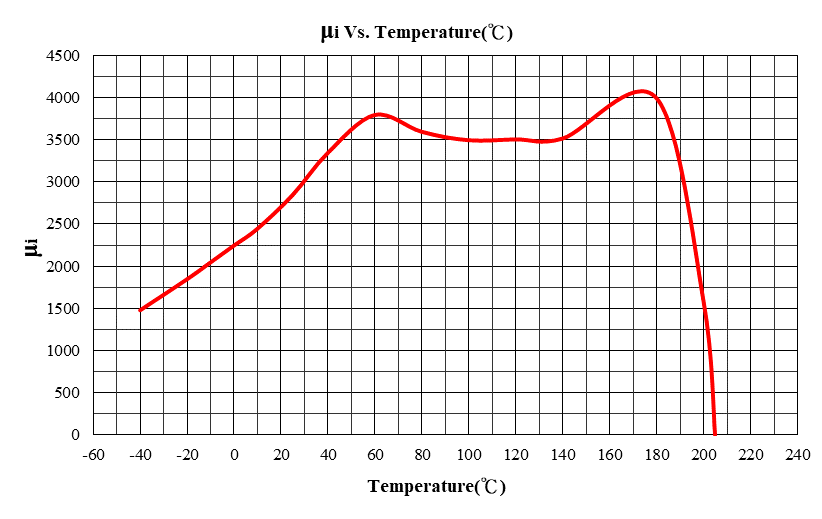

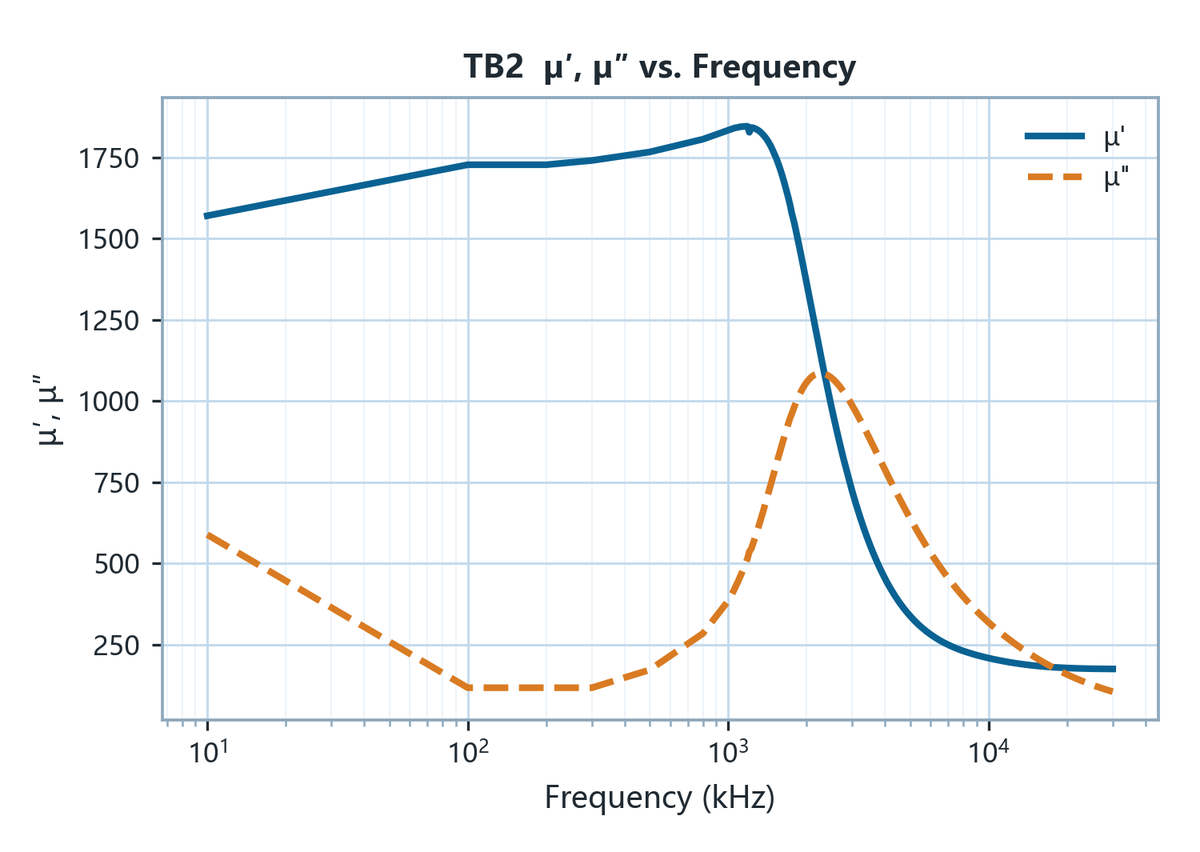

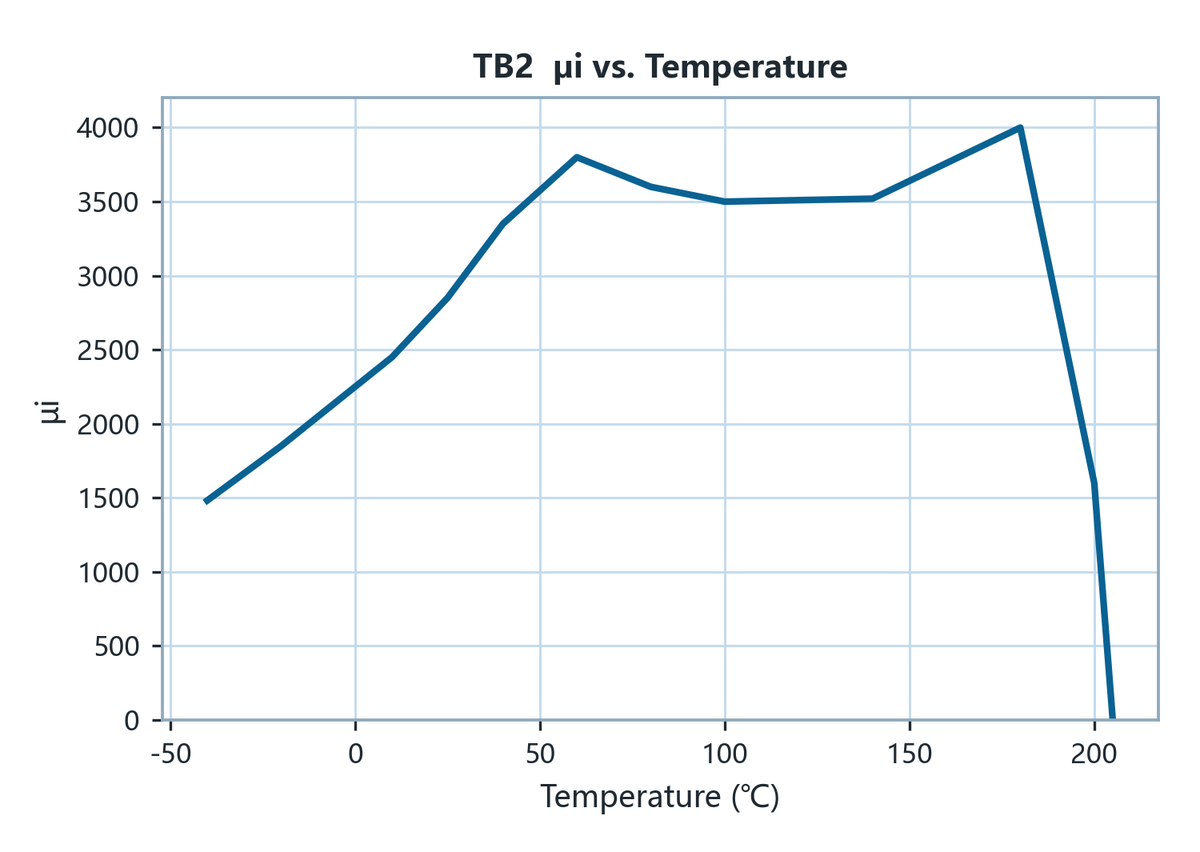

初始磁導率
Initial Permeability μi		100 kHz & <0.2 mT1500±25%

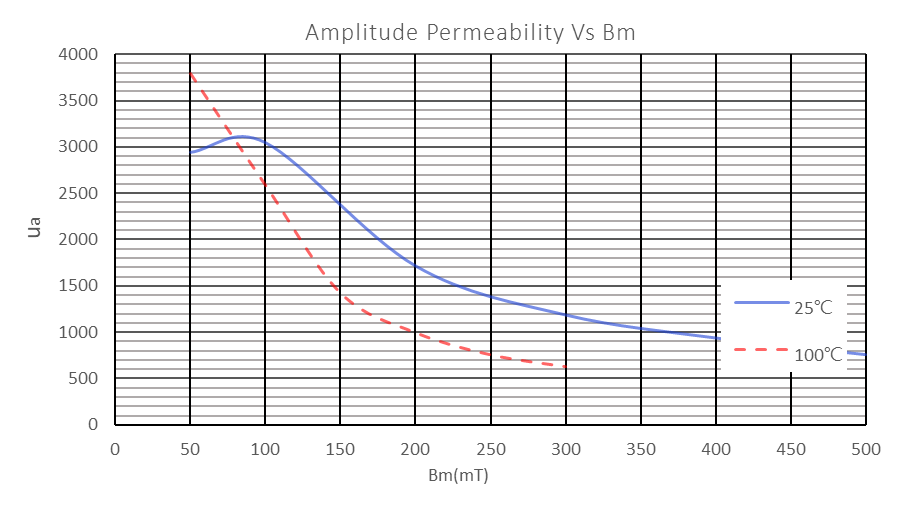

增幅磁導率

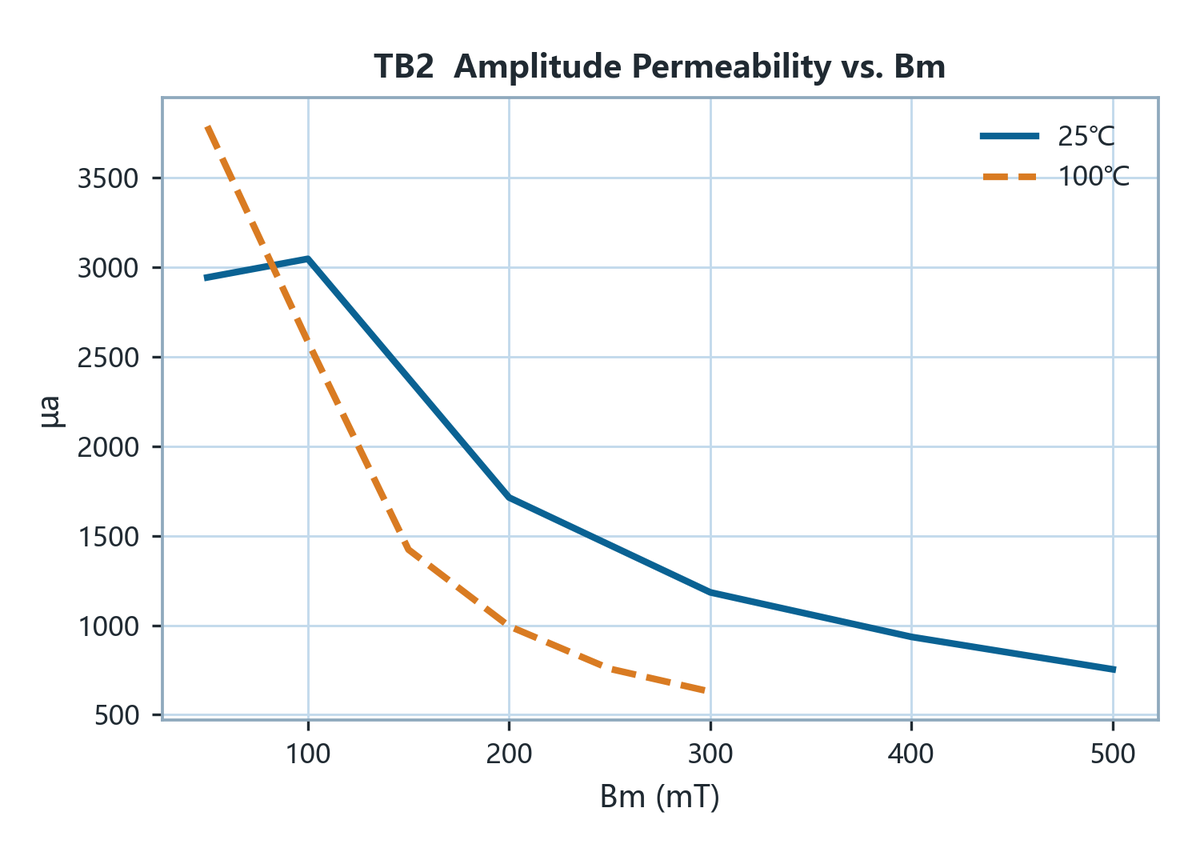

Amplitude Permeability μa		25 kHz/400 mT> 900> 500

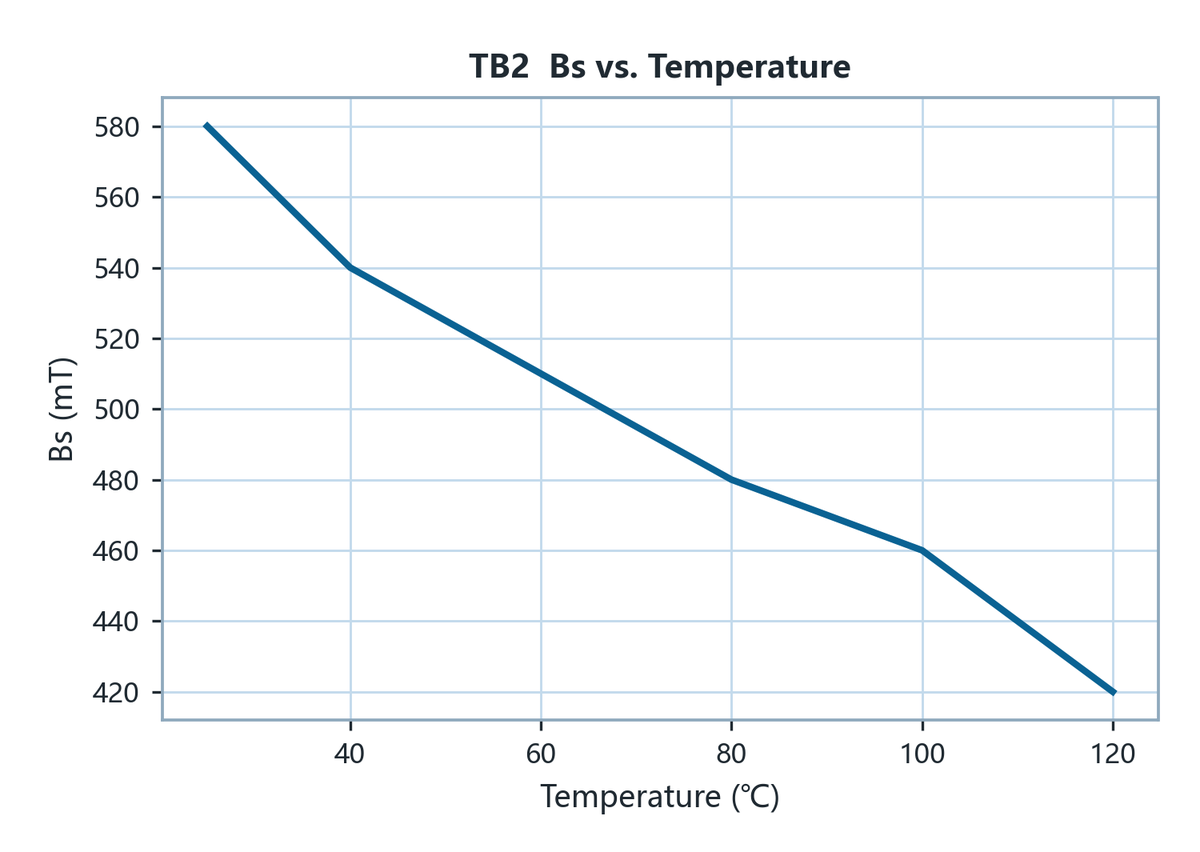

飽和磁通密度

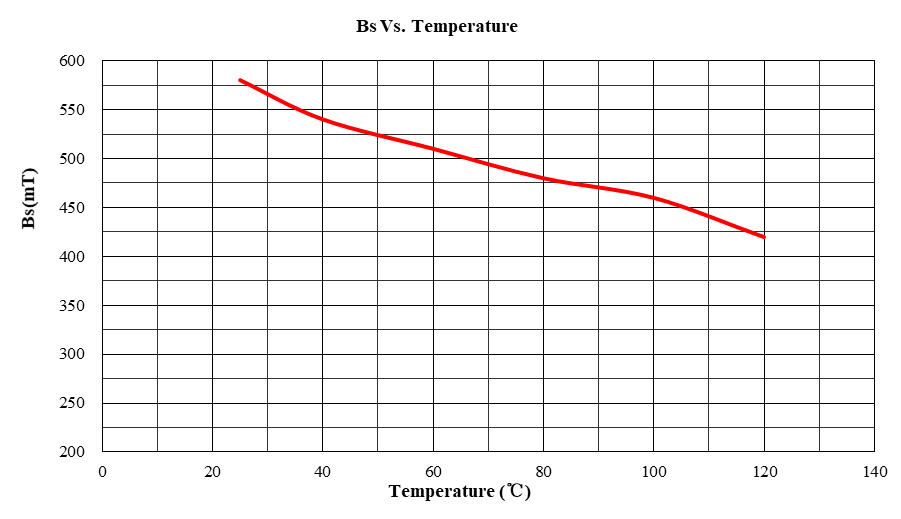

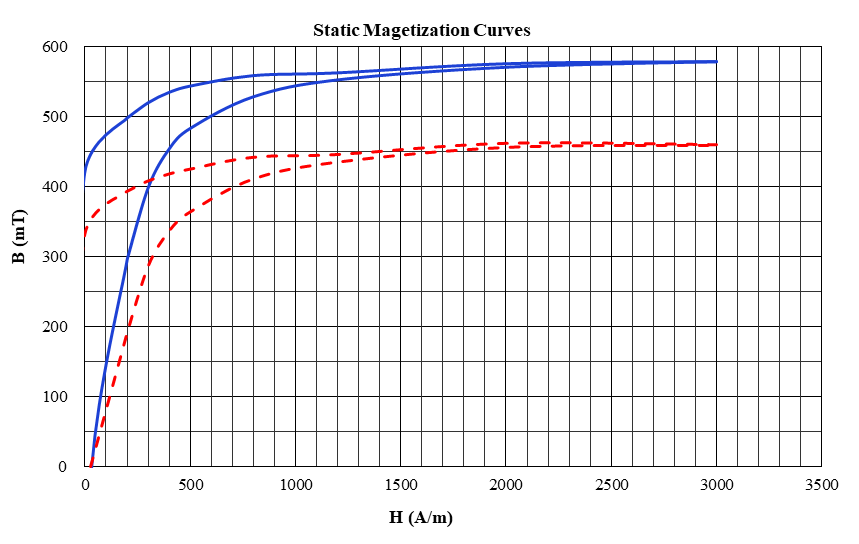

Saturation Flux Density Bs		1200 A/m 100 Hz580460mT
殘留磁通密度
Remanence Br		1200 A/m 100 Hz420330mT
矯頑力
Coercivity Hc		1200 A/m 100 Hz3025A/m
相對損耗因子
Loss Factor		100 kHz & <0.2 mT< 4010⁻⁶
居里溫度
Curie Temperature Tc		100 kHz & <0.2 mT>220℃
密度
Density D		阿基米德法 Archimedes method4.90g/cm³
電阻率
Electrical Resistivity ρ		直流電流 DC Current>4Ω·m

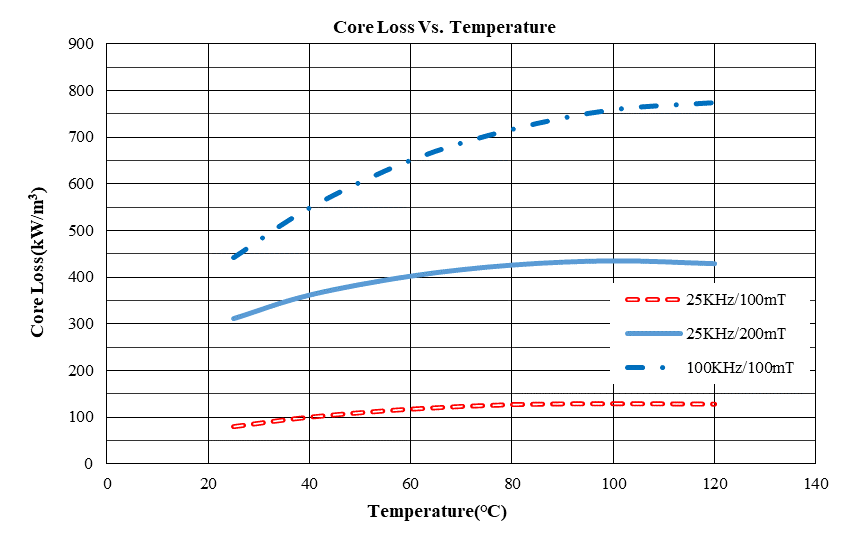

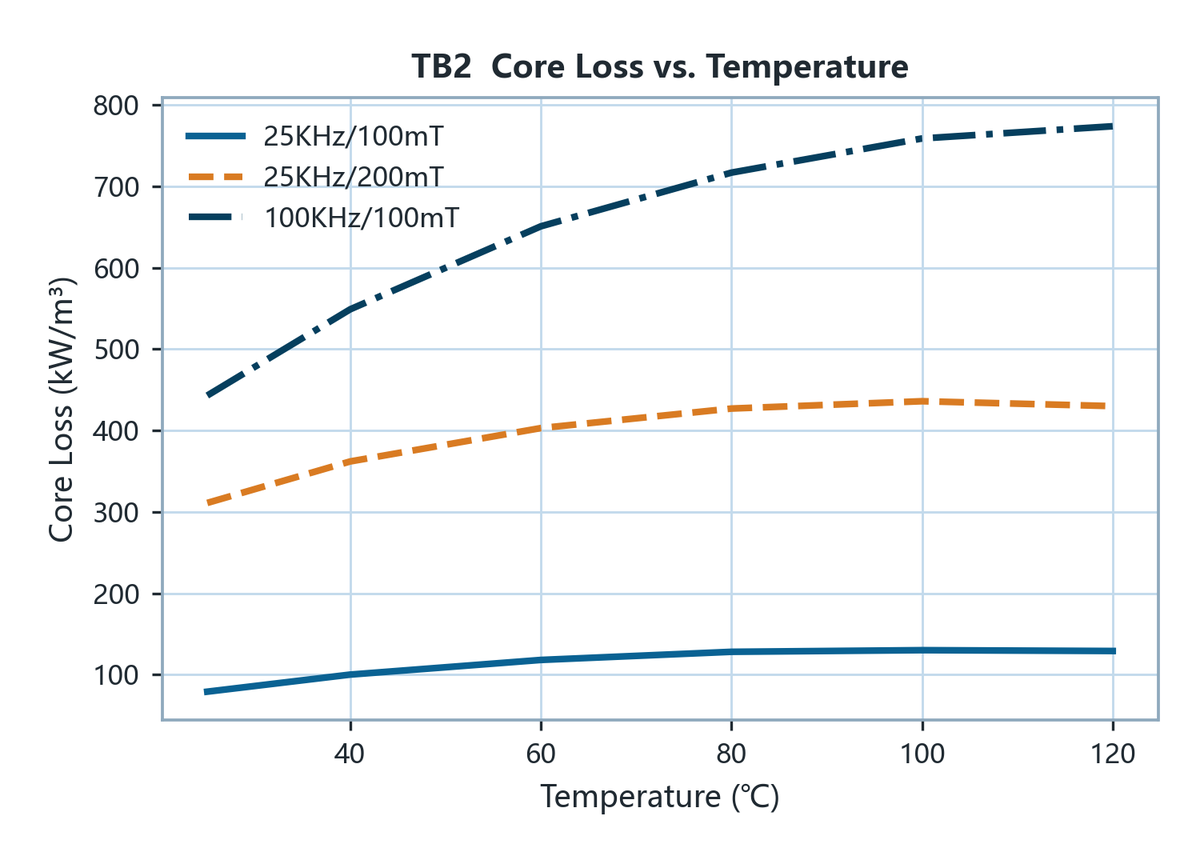

功率損耗 Pcv Power Loss · kW/m³

測試條件
Condition		25 ℃100 ℃
25 kHz/200 mT310430
100 kHz/100 mT440760
