TM82 超高飽和磁通功率材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

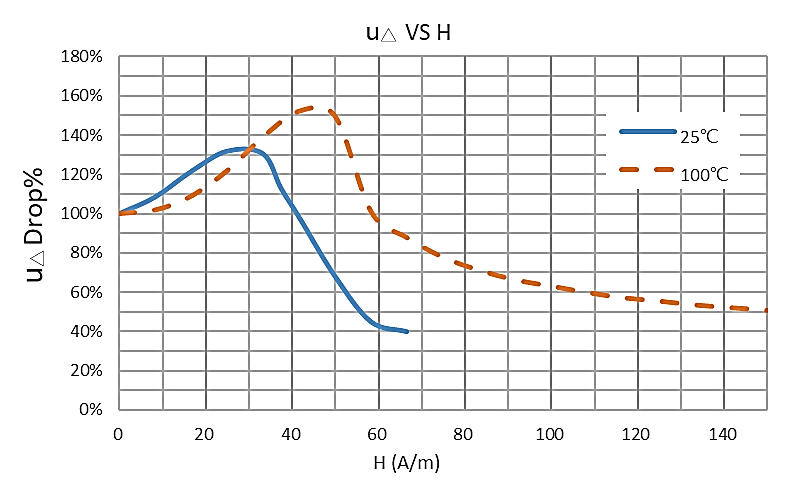

    TM82 為超高飽和磁通錳鋅功率鐵氧體，初始磁導率（μi）1200，飽和磁通密度（Bs）600 mT（25 ℃）／500 mT（100 ℃），居里溫度高於 300 ℃，Bs 與 Tc 皆為全系最高。100 ℃ 仍有 500 mT，比 T2／T2M 多出約 100 mT，等於同一磁芯在熱態可承受更大的直流偏磁或更小的氣隙；25 kHz／400 mT 的增幅磁導率（μa）在 100 ℃ 仍大於 2200，重載時感量不易塌陷。損耗定位在低頻：25 kHz／200 mT 為 200 → 330 kW/m³，但 100 kHz／200 mT 已達 900 → 1600 kW/m³，不適合高磁通的 100 kHz 主變壓器。在低頻高 Bs 群中，TM82 是偏磁與耐溫的極限版：磁通擺幅大而偏磁小時回到 T2／T2M。開氣隙後有效磁導率由氣隙決定，1200 的 μi 並非限制。

  • 品名

  • 特長

  • 用途

    典型應用為 PFC 升壓扼流圈、大電流儲能與輸出濾波電感、耐偏磁的開氣隙電感。

  • 附件下載附件下載

產品介紹

電磁特性 Magnetic Characteristics

特性
Characteristic		條件
Condition		25 ℃100 ℃單位
Unit

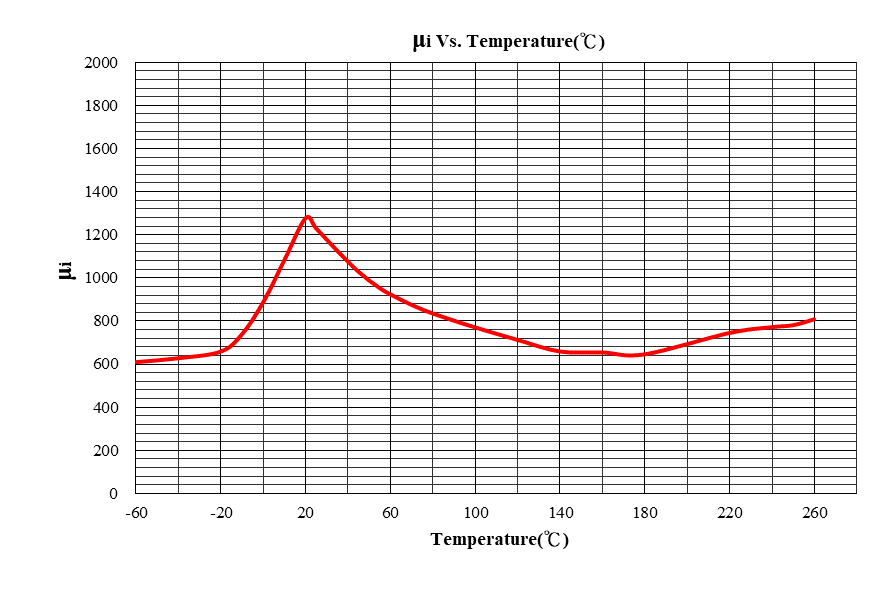

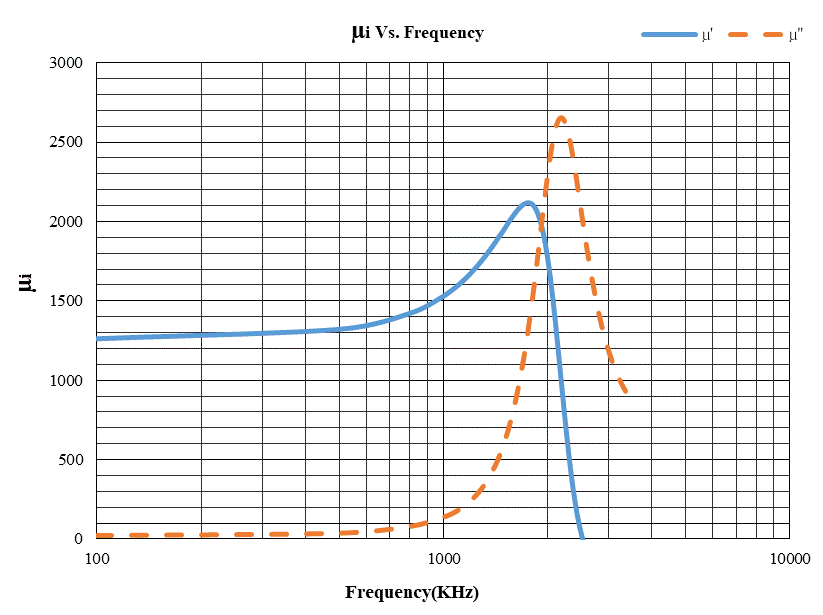

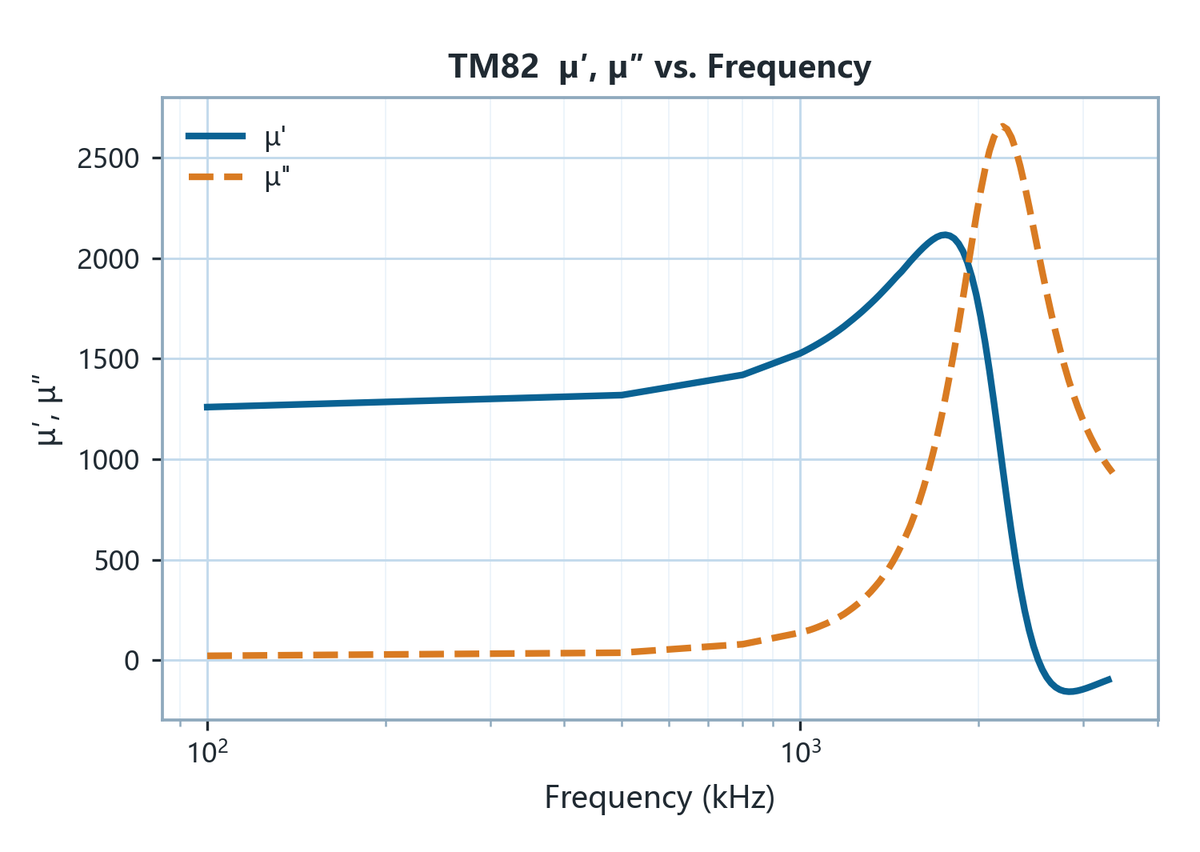

初始磁導率

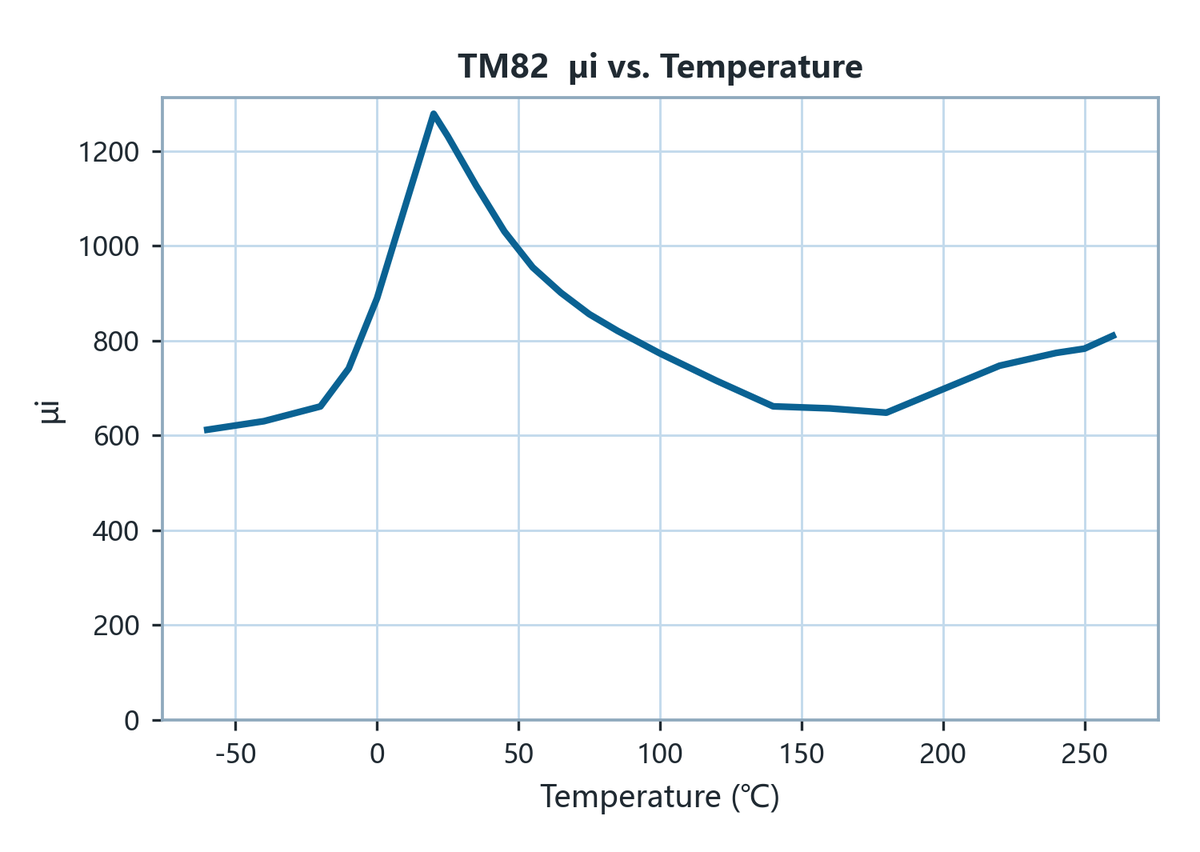

Initial Permeability μi		100 kHz & <0.2 mT1200±25%

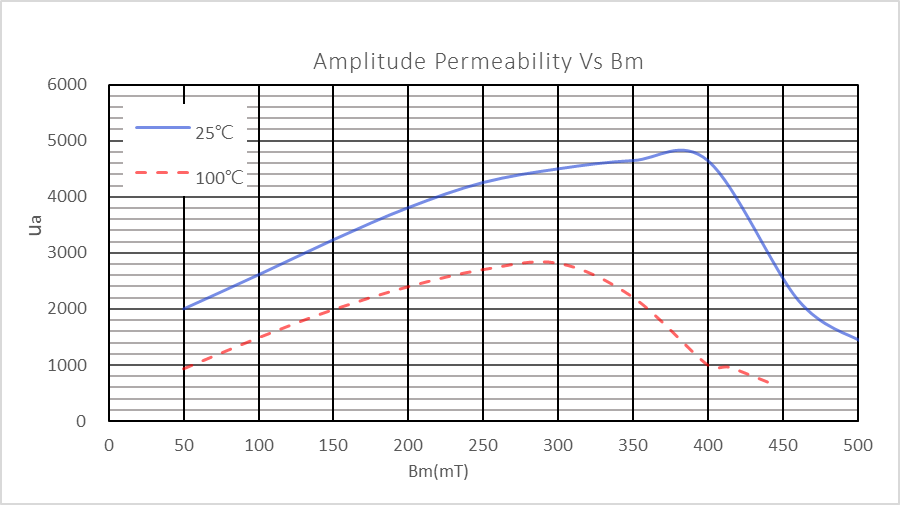

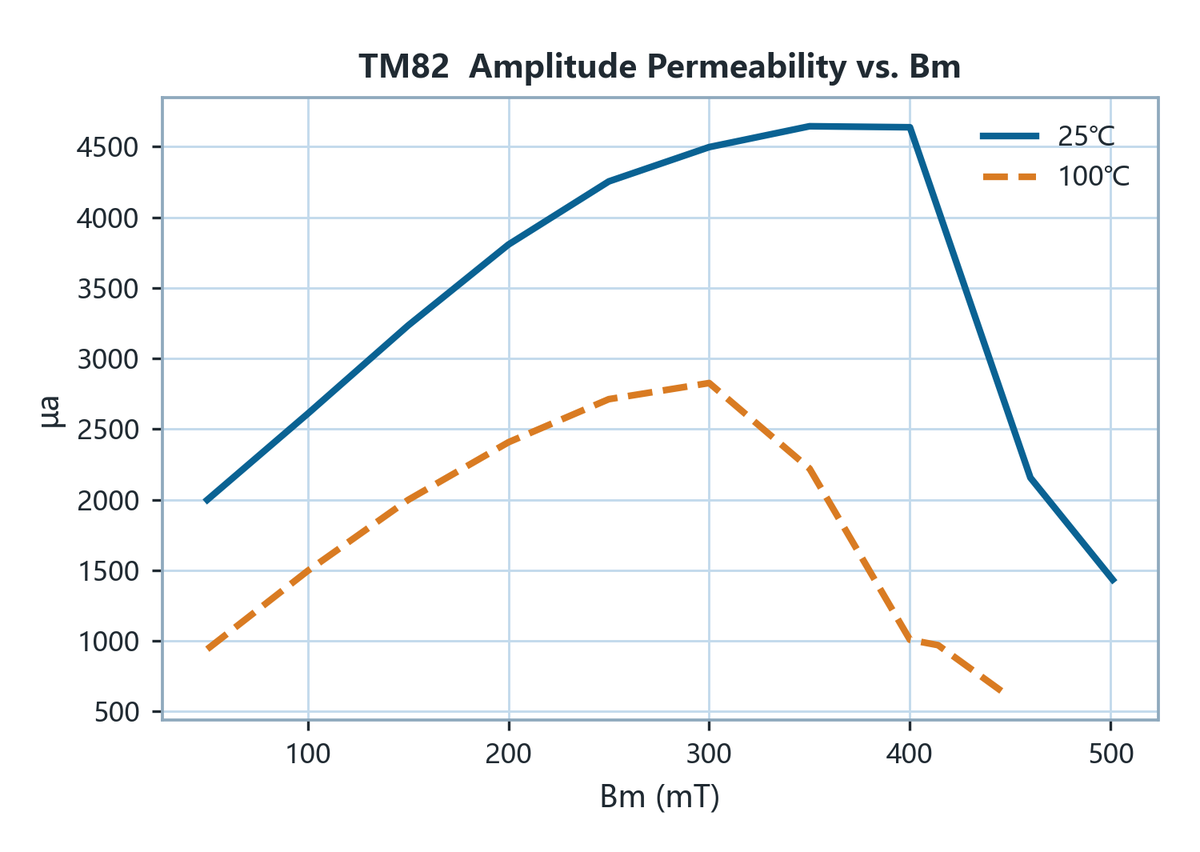

增幅磁導率
Amplitude Permeability μa		25 kHz/400 mT> 4000> 2200

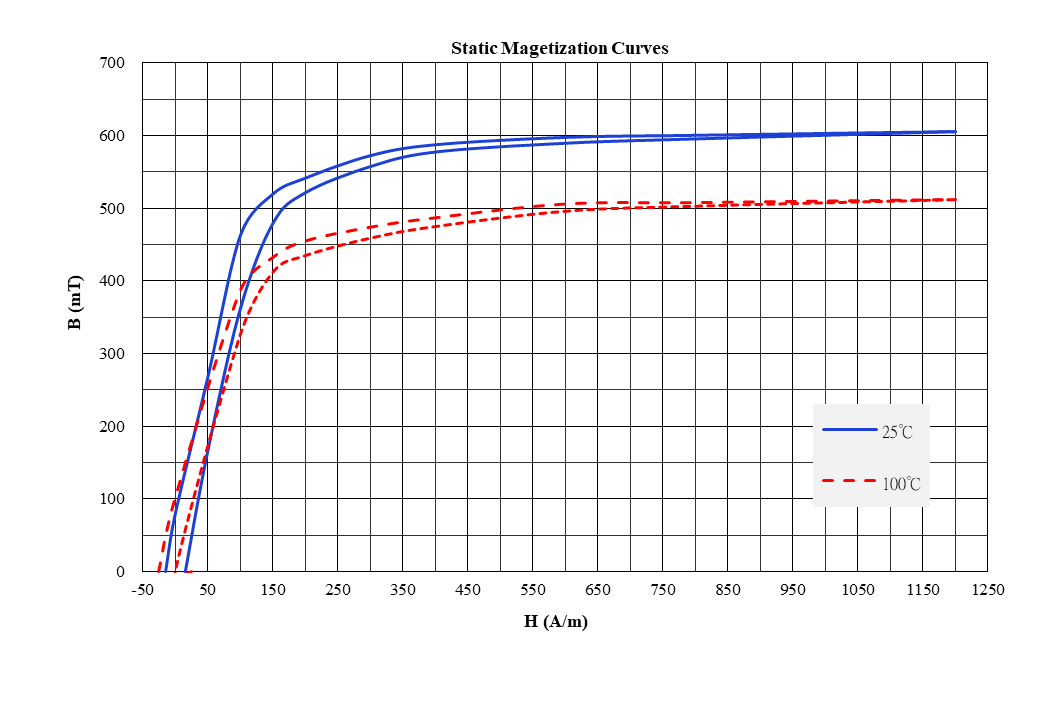

飽和磁通密度

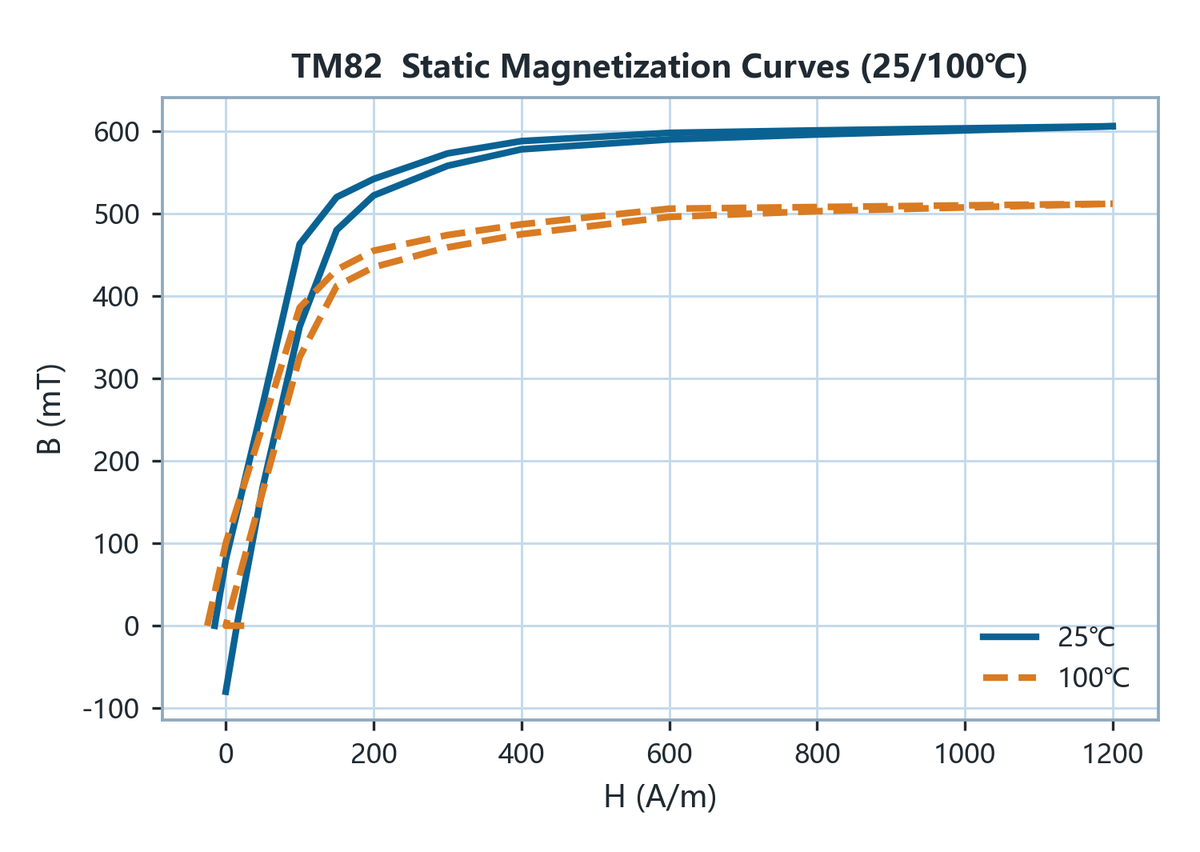

Saturation Flux Density Bs		1200 A/m 100 Hz600500mT
殘留磁通密度
Remanence Br		1200 A/m 100 Hz80100mT
矯頑力
Coercivity Hc		1200 A/m 100 Hz1210A/m
相對損耗因子
Loss Factor		100 kHz & <0.2 mT< 1510⁻⁶
居里溫度
Curie Temperature Tc		100 kHz & <0.2 mT> 300℃
密度
Density D		阿基米德法 Archimedes method4.95g/cm³
電阻率
Electrical Resistivity ρ		直流電流 DC Current> 4Ω·m

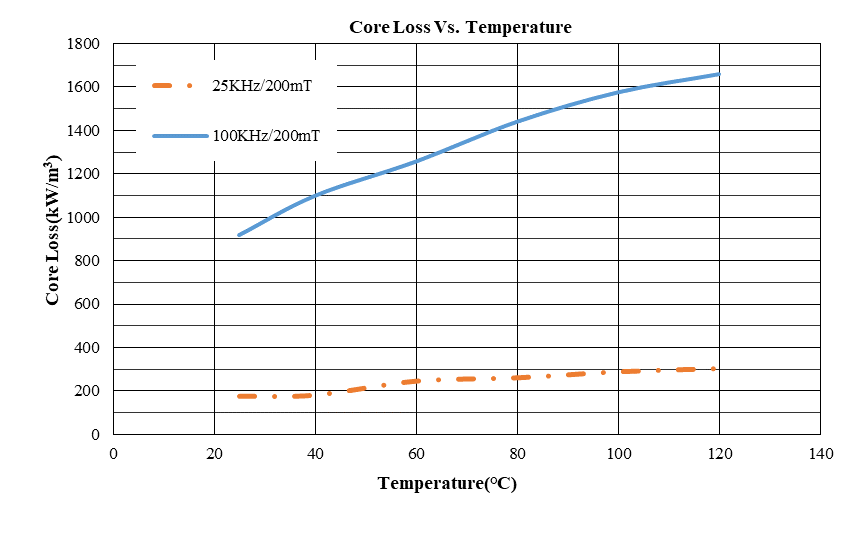

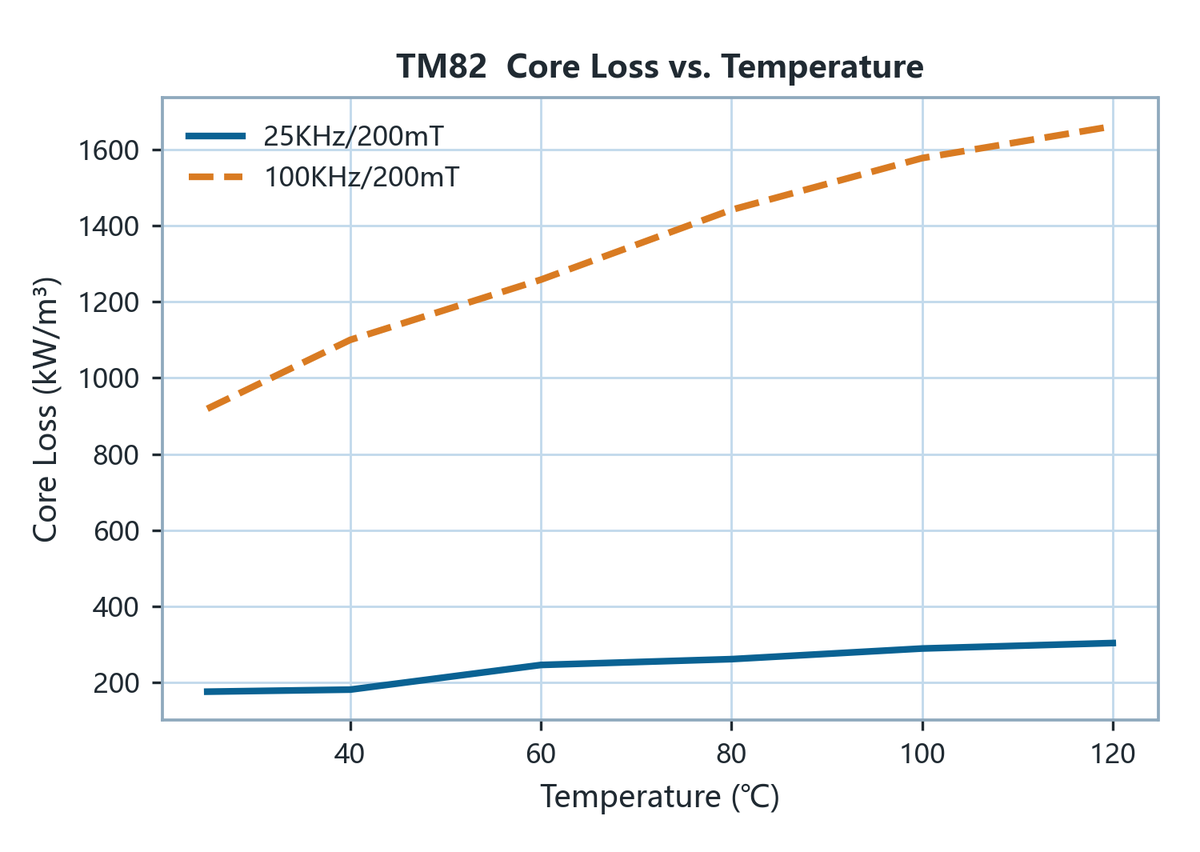

功率損耗 Pcv Power Loss · kW/m³

測試條件
Condition		25 ℃100 ℃
25 kHz/200 mT200330
100 kHz/200 mT9001600
