T2 低頻低損耗功率材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    T2 為低頻低損耗錳鋅功率鐵氧體，初始磁導率（μi）2800，飽和磁通密度（Bs）510 mT（25 ℃）／390 mT（100 ℃），居里溫度高於 180 ℃。損耗谷底落在常溫：25 kHz／200 mT 為 110 kW/m³（25 ℃）→ 200 kW/m³（100 ℃），100 kHz／100 mT 為 110 → 240 kW/m³，在同群四支中兩個條件、兩個溫度都是最低；2800 的 μi 讓低頻下同一感量所需匝數最少，銅損與繞線體積跟著縮小。在低頻高 Bs 群中，T2 是損耗基準：磁芯長時間停在高溫、或需要更高的 100 ℃ Bs 時選 T2M（410 mT，Tc >220 ℃）；帶直流偏磁的 PFC 與儲能扼流圈選 TM82。損耗隨溫度上升，散熱設計要讓磁芯保持在中低溫，並為 180 ℃ 的居里溫度留裕度。

  • 品名

  • 特長

    一般用途铁氧体材料适合在低频率100KHz以下，有良好的饱和磁通密度表现。可用于低频下的功率电感应用。适合使用于DR/DRH/ROD等开放磁路的的产品外形。

  • 用途

    典型應用為 100 kHz 以下的電子鎮流器電感、低頻開關電源變壓器、寬頻巴倫與電流互感器。

  • 附件下載附件下載

產品介紹

電磁特性 Magnetic Characteristics

特性
Characteristic		條件
Condition		25 ℃100 ℃單位
Unit

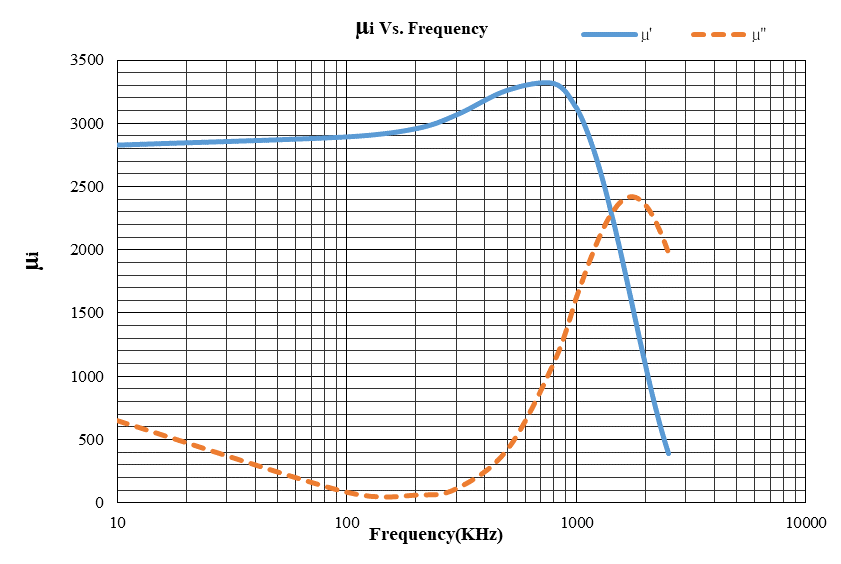

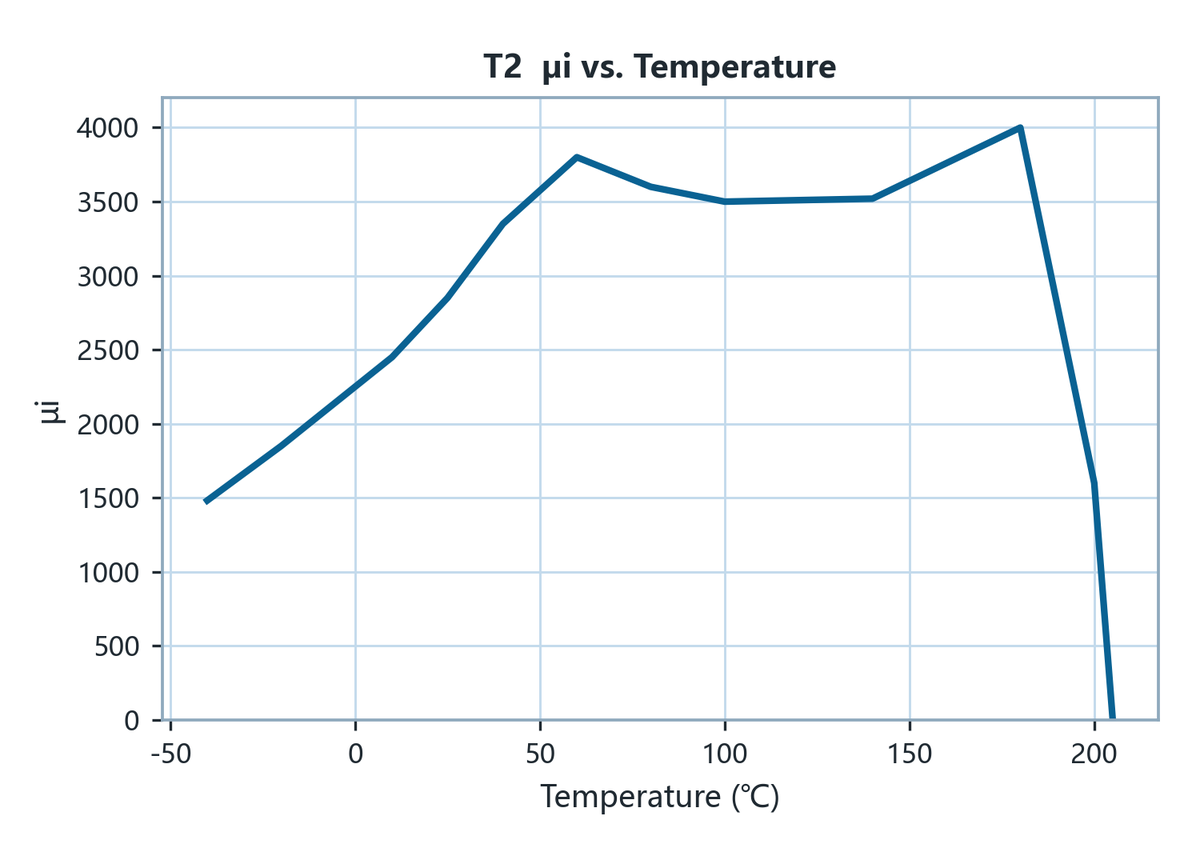

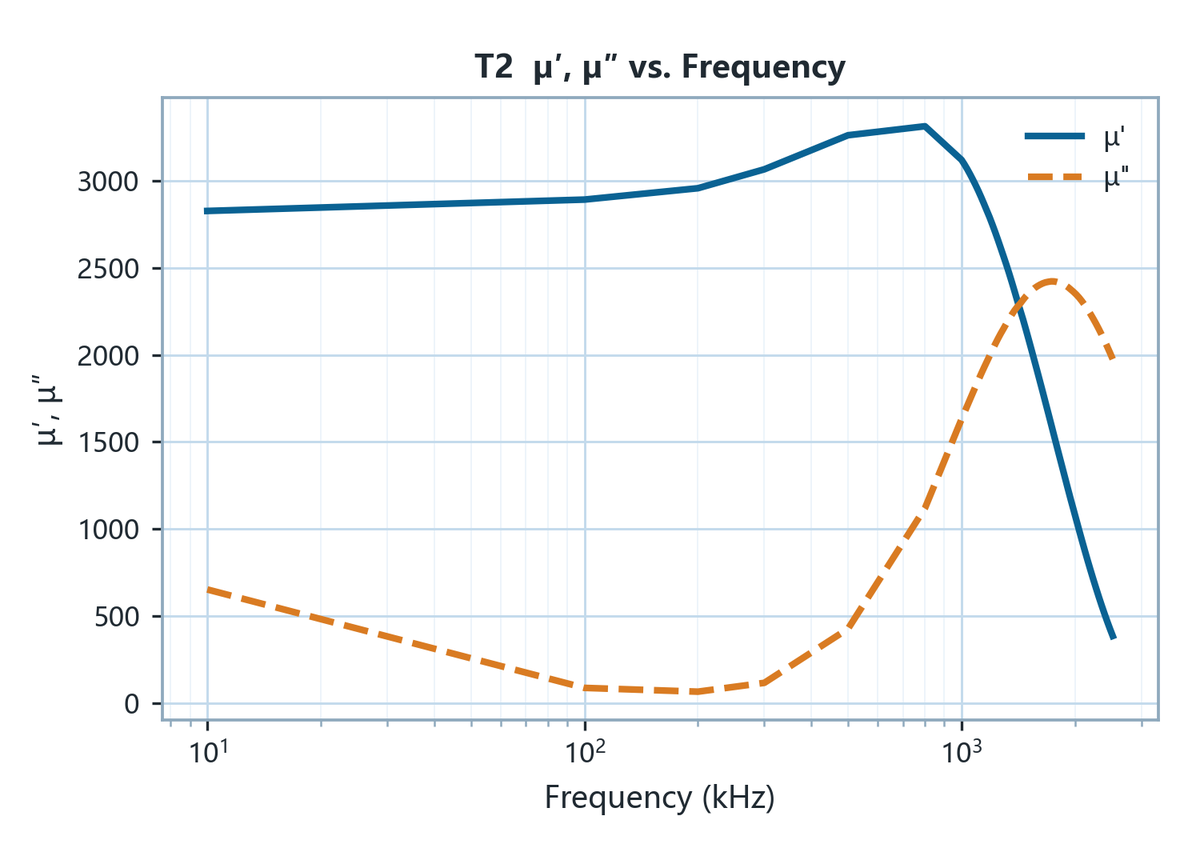

初始磁導率
Initial Permeability μi		100 kHz & <0.2 mT2800±25%

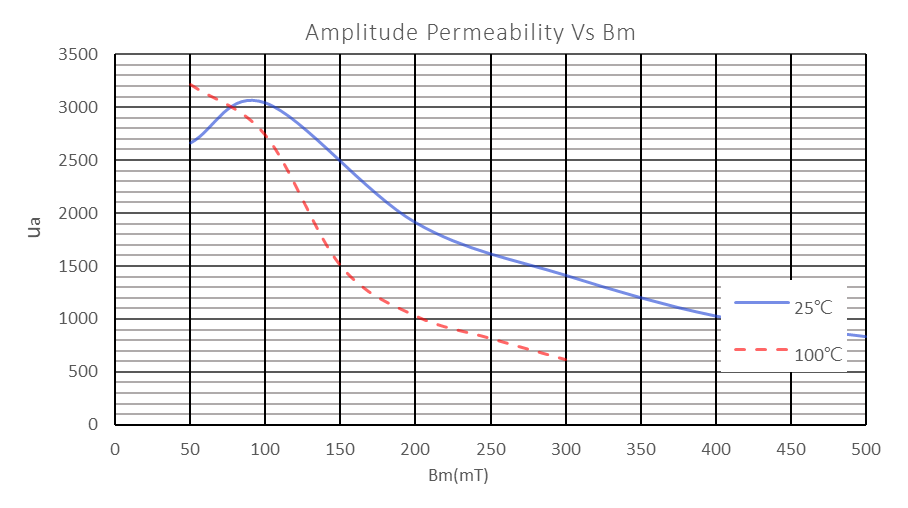

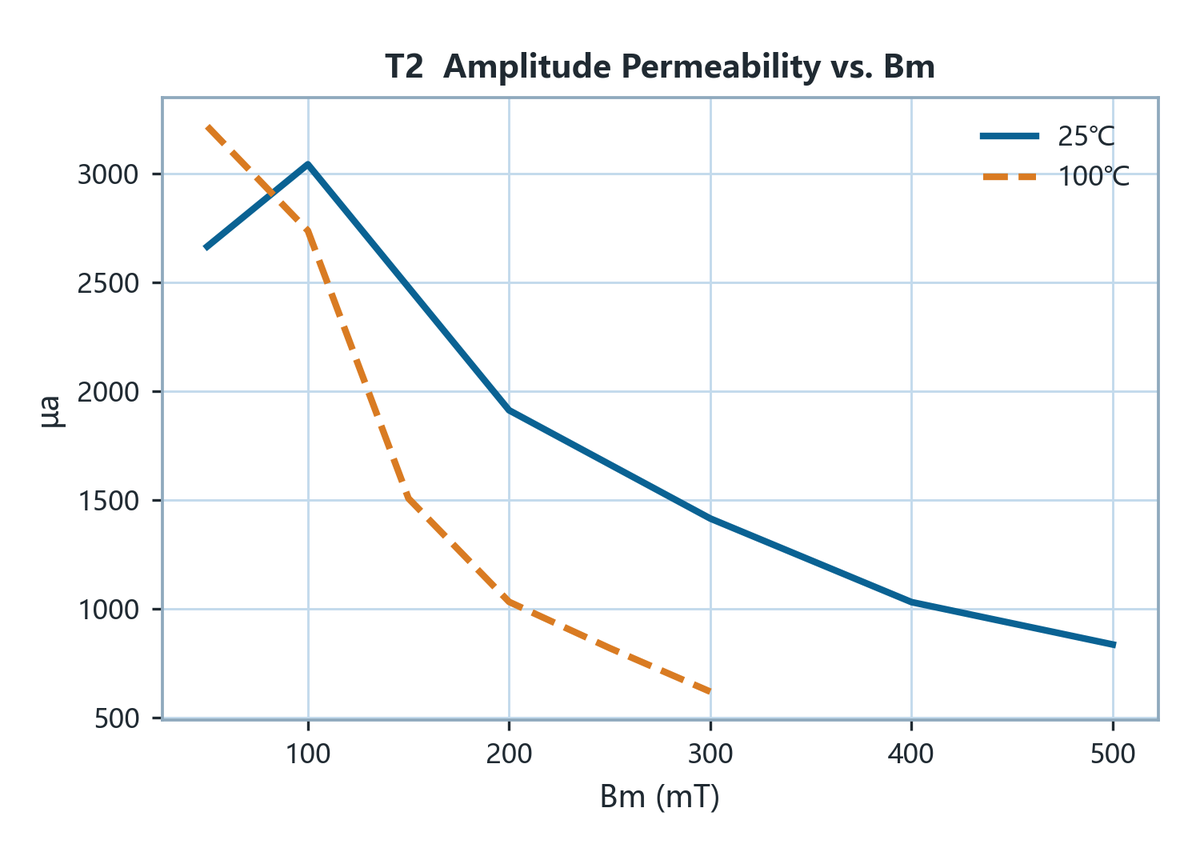

增幅磁導率
Amplitude Permeability μa		25 kHz/400 mT> 1000> 500

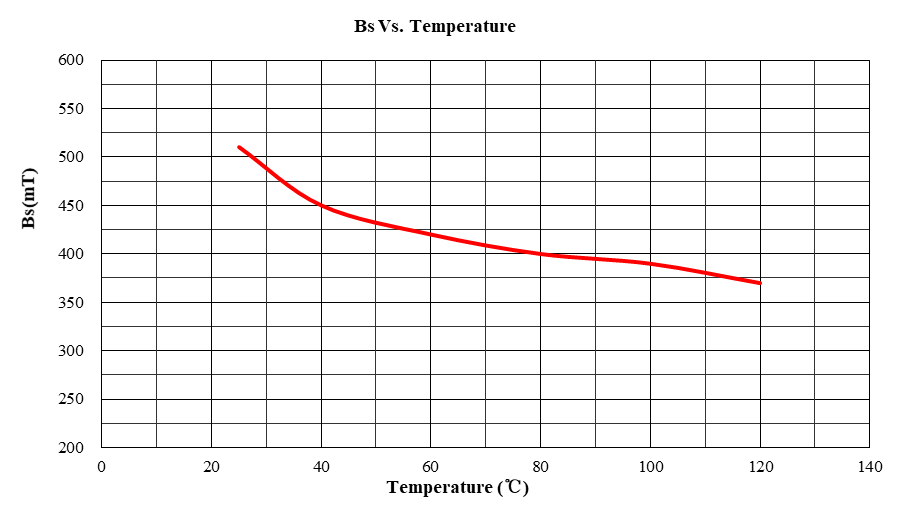

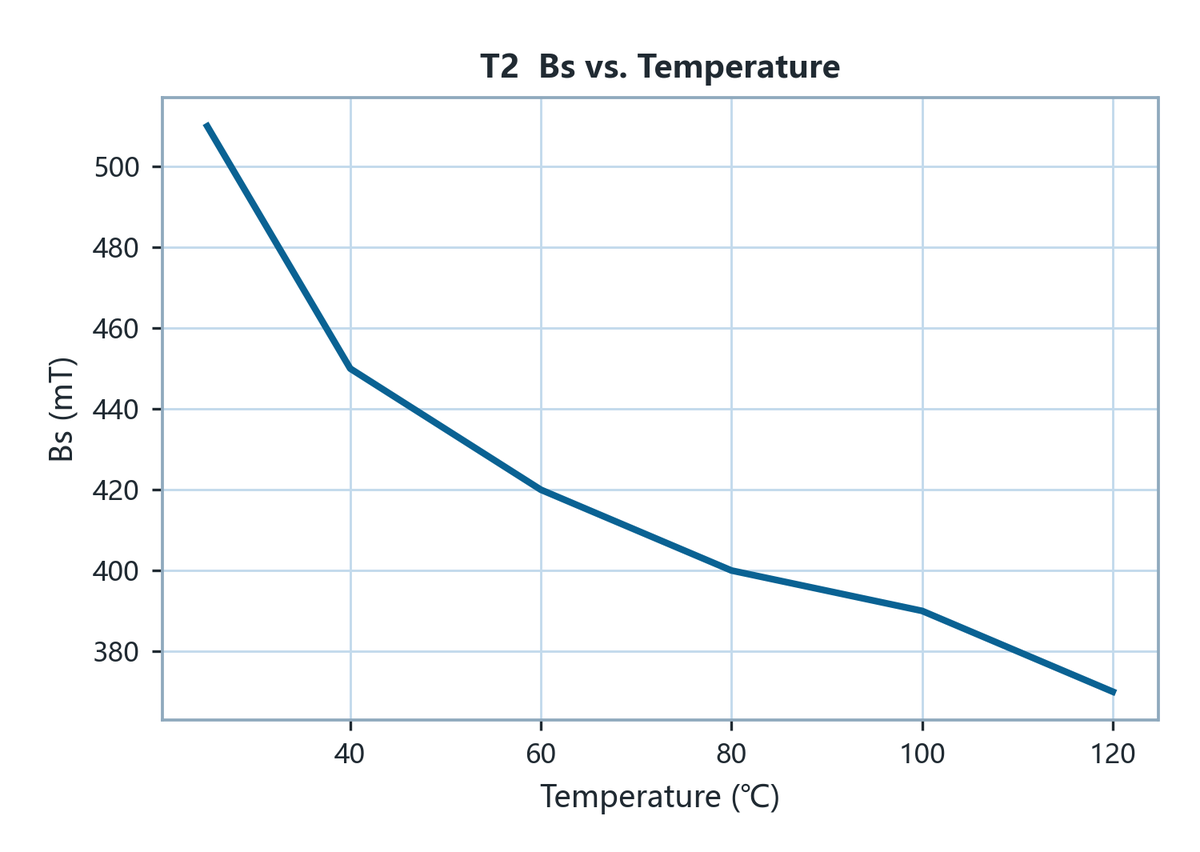

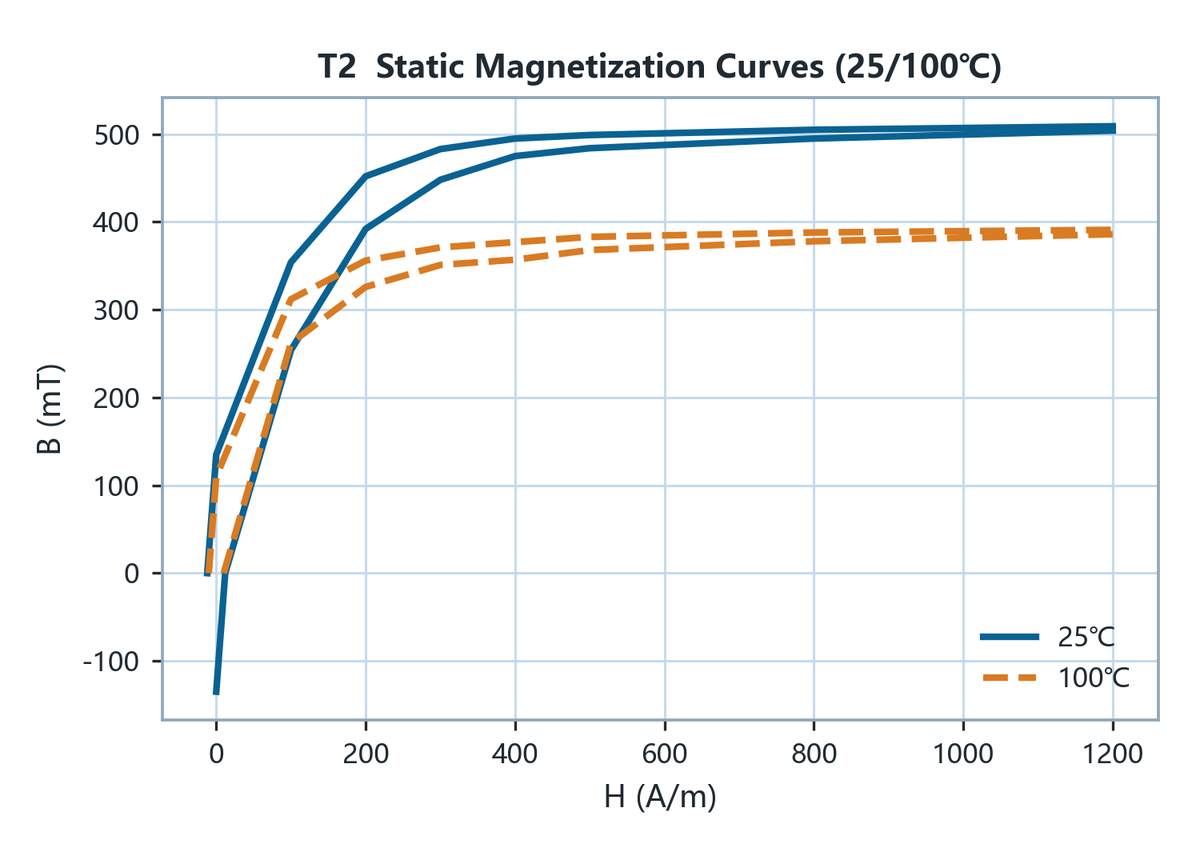

飽和磁通密度
Saturation Flux Density Bs		1200 A/m 100 Hz510390mT
殘留磁通密度
Remanence Br		1200 A/m 100 Hz135110mT
矯頑力
Coercivity Hc		1200 A/m 100 Hz1510A/m
相對損耗因子
Loss Factor		100 kHz & <0.2 mT< 1210⁻⁶
居里溫度
Curie Temperature Tc		100 kHz & <0.2 mT>180℃
密度
Density D		阿基米德法 Archimedes method4.80g/cm³
電阻率
Electrical Resistivity ρ		直流電流 DC Current>5Ω·m

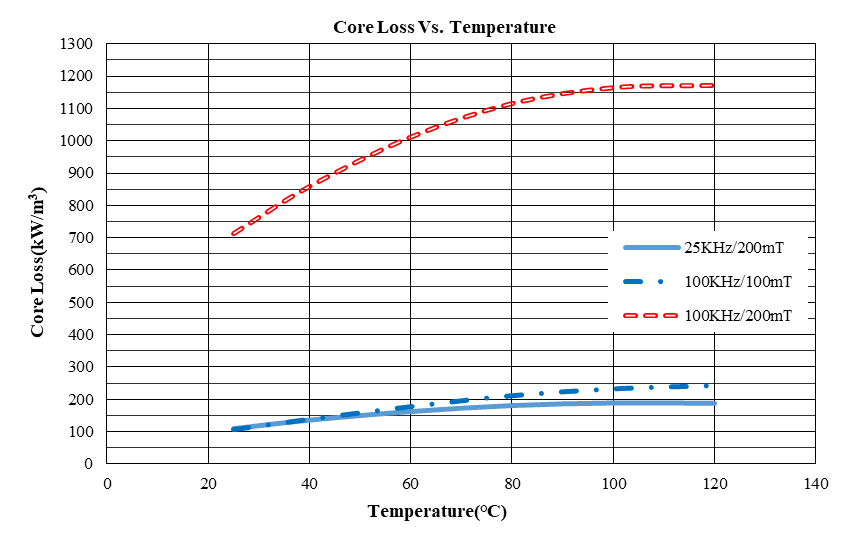

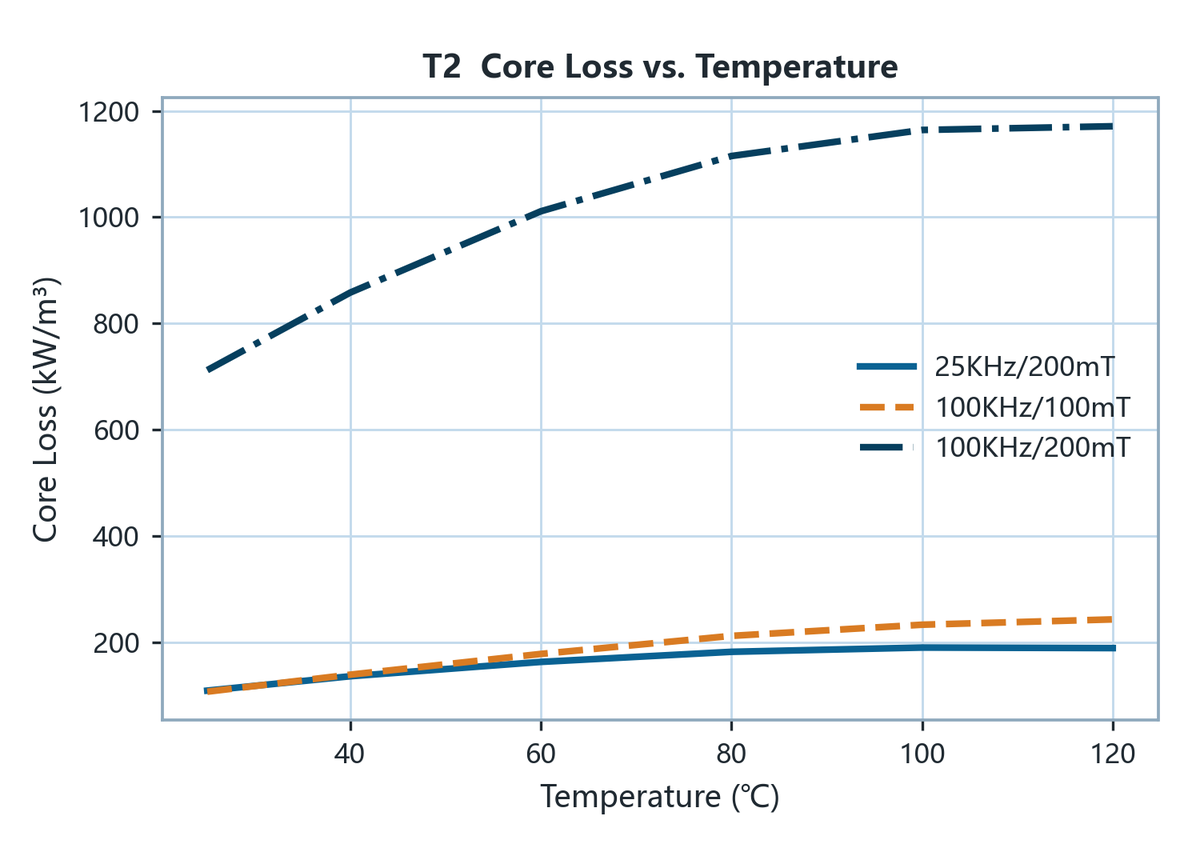

功率損耗 Pcv Power Loss · kW/m³

測試條件
Condition		25 ℃100 ℃
25 kHz/200 mT110200
100 kHz/100 mT110240
