TP45 較高磁導率功率材料

產品代號
化學式
外觀
特性

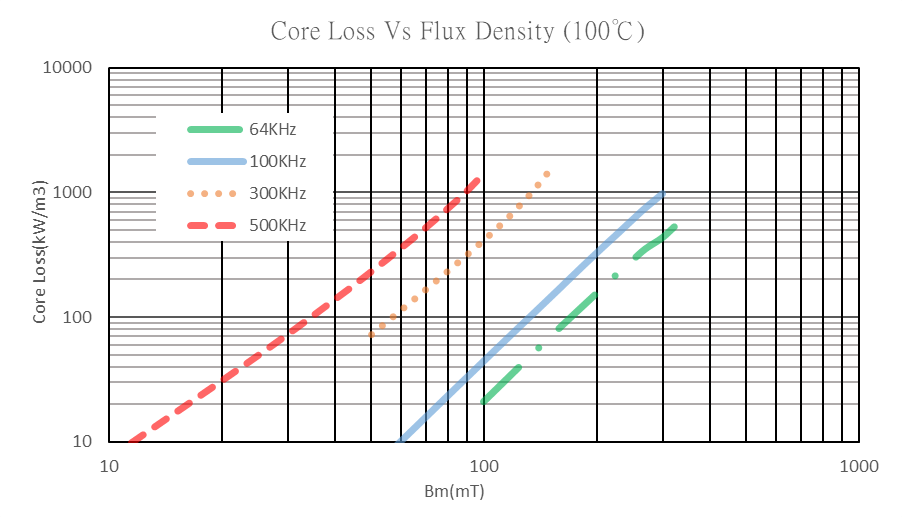

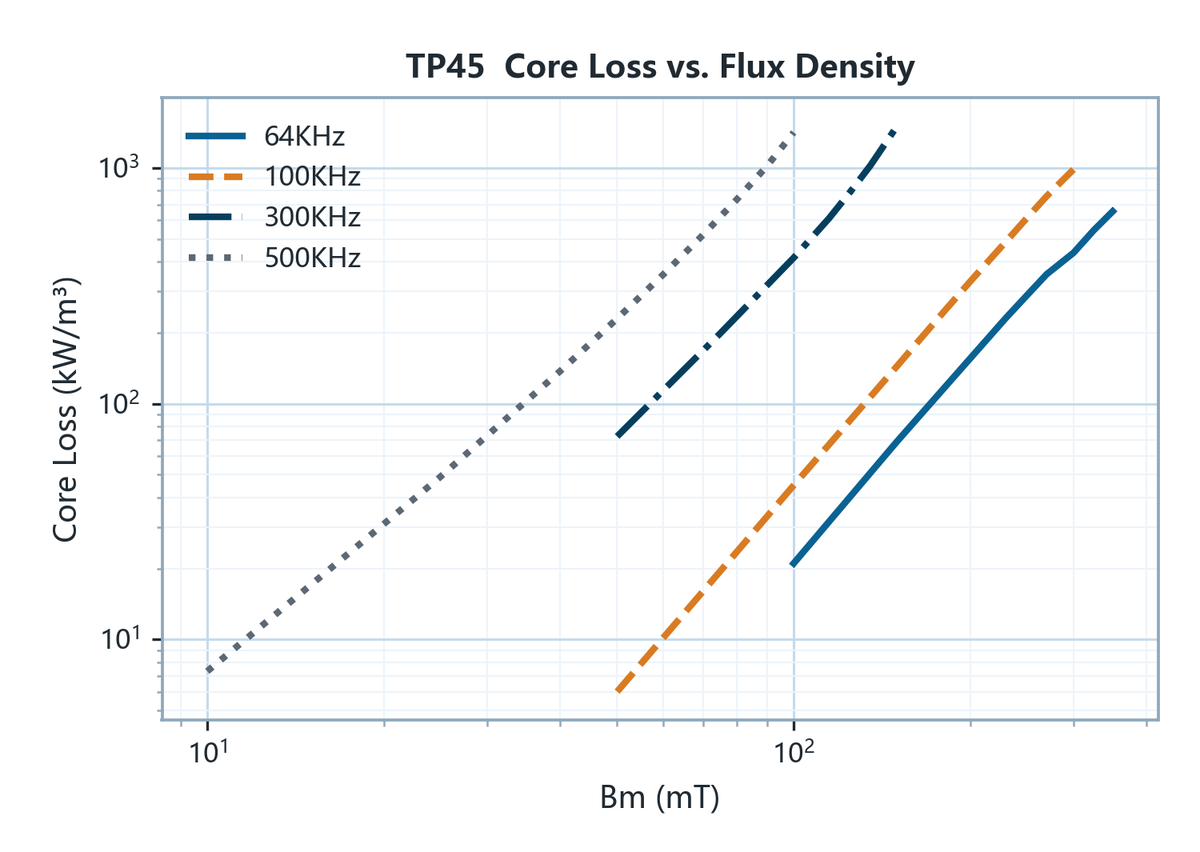

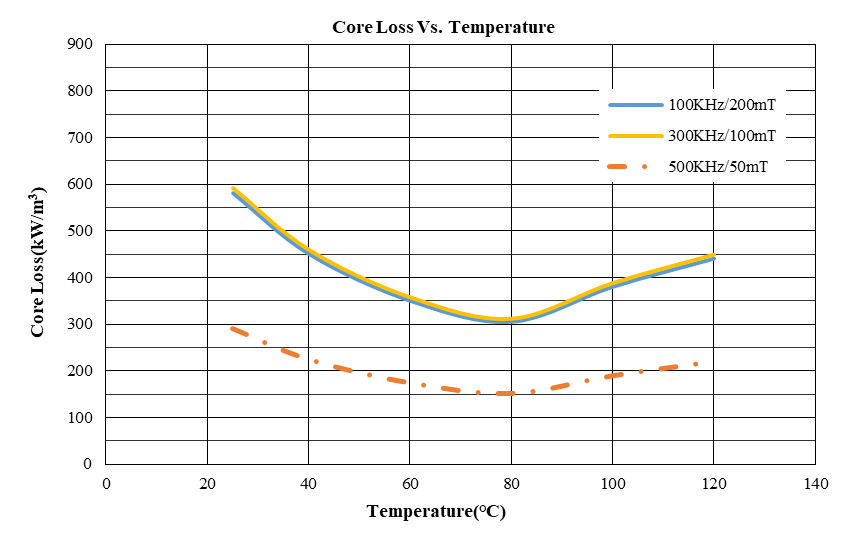

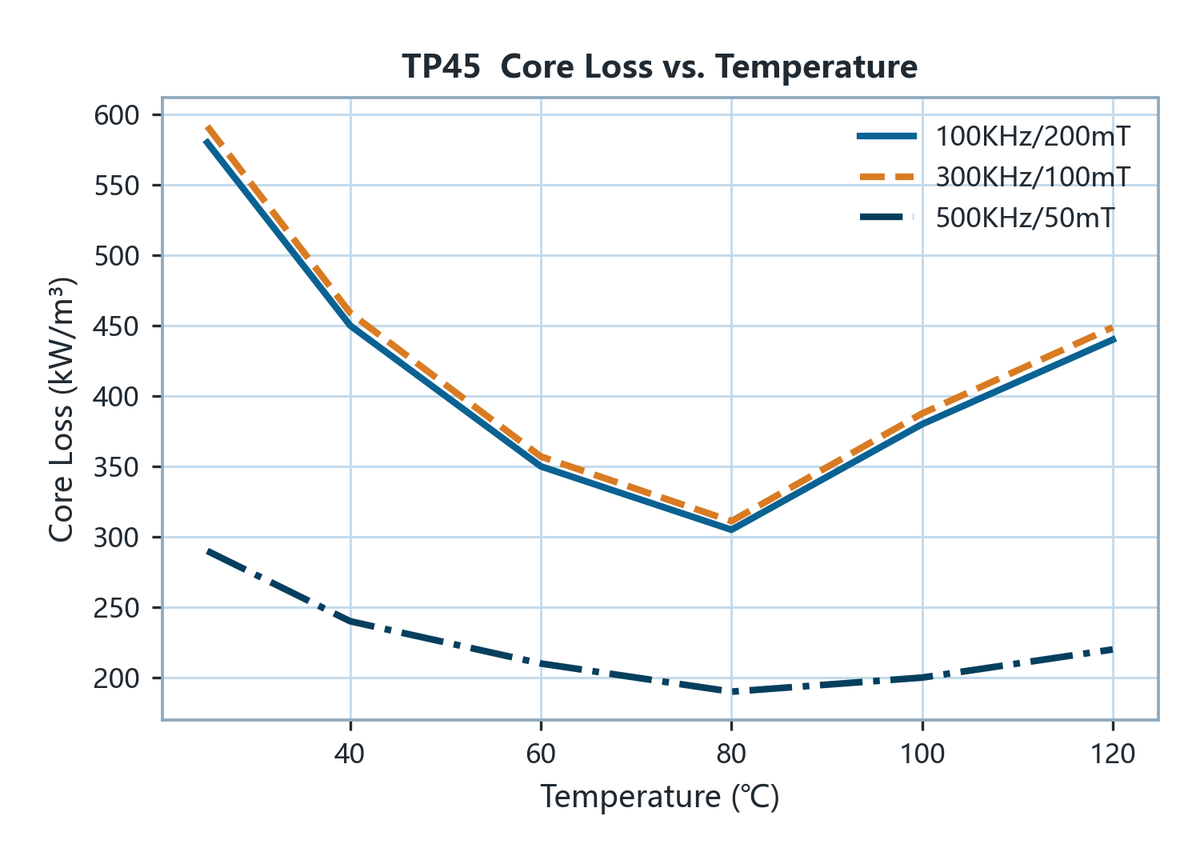

TP45 為較高磁導率錳鋅功率鐵氧體，初始磁導率（μi）2500，飽和磁通密度（Bs）500 mT（25 ℃）／400 mT（100 ℃），居里溫度高於 210 ℃。比 TP40／TP44 高出 25 % 的 μi 讓同一激磁電感所需匝數更少，反激與適配器變壓器得以壓低繞線層數與漏感；損耗並未因此犧牲：100 kHz／200 mT 為 600 → 300 kW/m³，與 TP44 同級，300 kHz／100 mT 為 620 → 420 kW/m³，500 kHz／50 mT 仍有 270 → 200 kW/m³，頻段上緣可延伸到 500 kHz 的低磁通工作點；100 ℃ 矯頑力（Hc）7 A/m、殘留磁通密度（Br）70 mT。在 300 kHz 以下低損耗高 Bs 群中，TP45 以 μi 區隔：匝數與漏感是瓶頸時選它；沿用 μi 2000 的匝數設計又想降損耗選 TP44；大尺寸通用磁芯選 TP40。居里溫度 210 ℃ 為三支中最低，熱設計要多留裕度。
品名
特長
用途
典型應用為適配器與充電器的反激變壓器、通訊電源與 300 kHz 級半橋／LLC 變壓器。
附件下載

特性 Characteristic	條件 Condition	25 ℃	100 ℃	單位 Unit

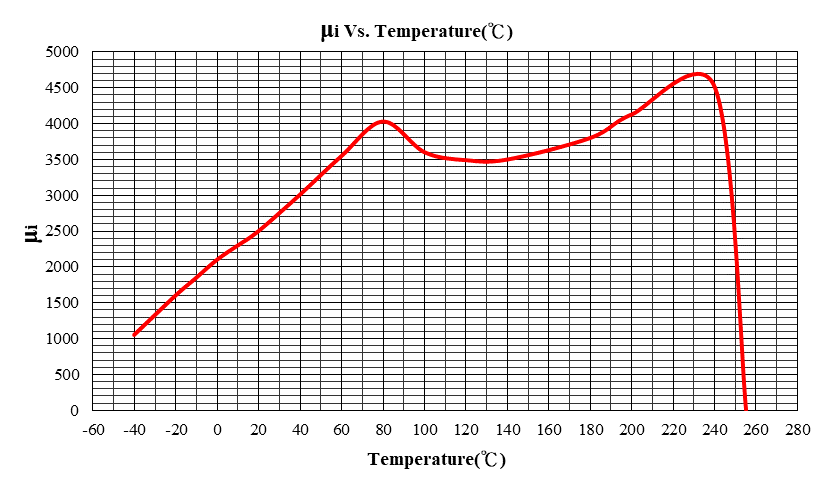

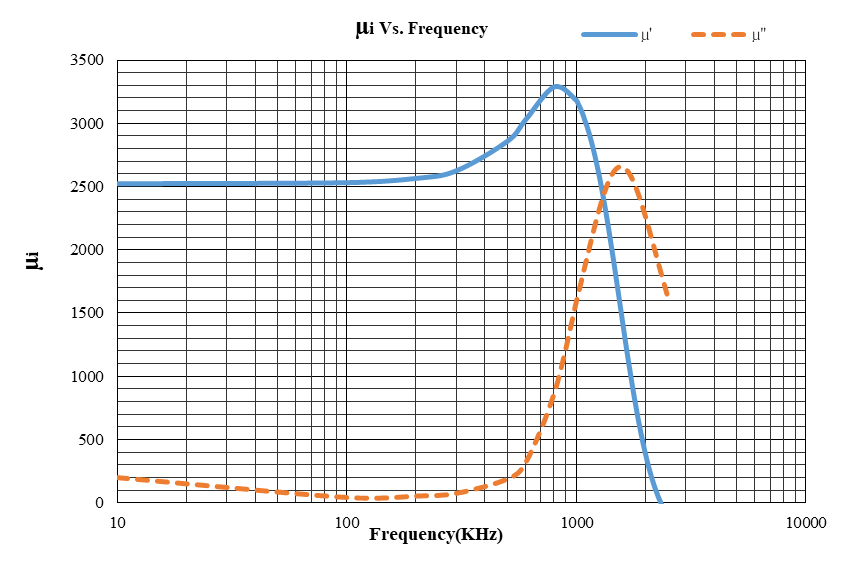

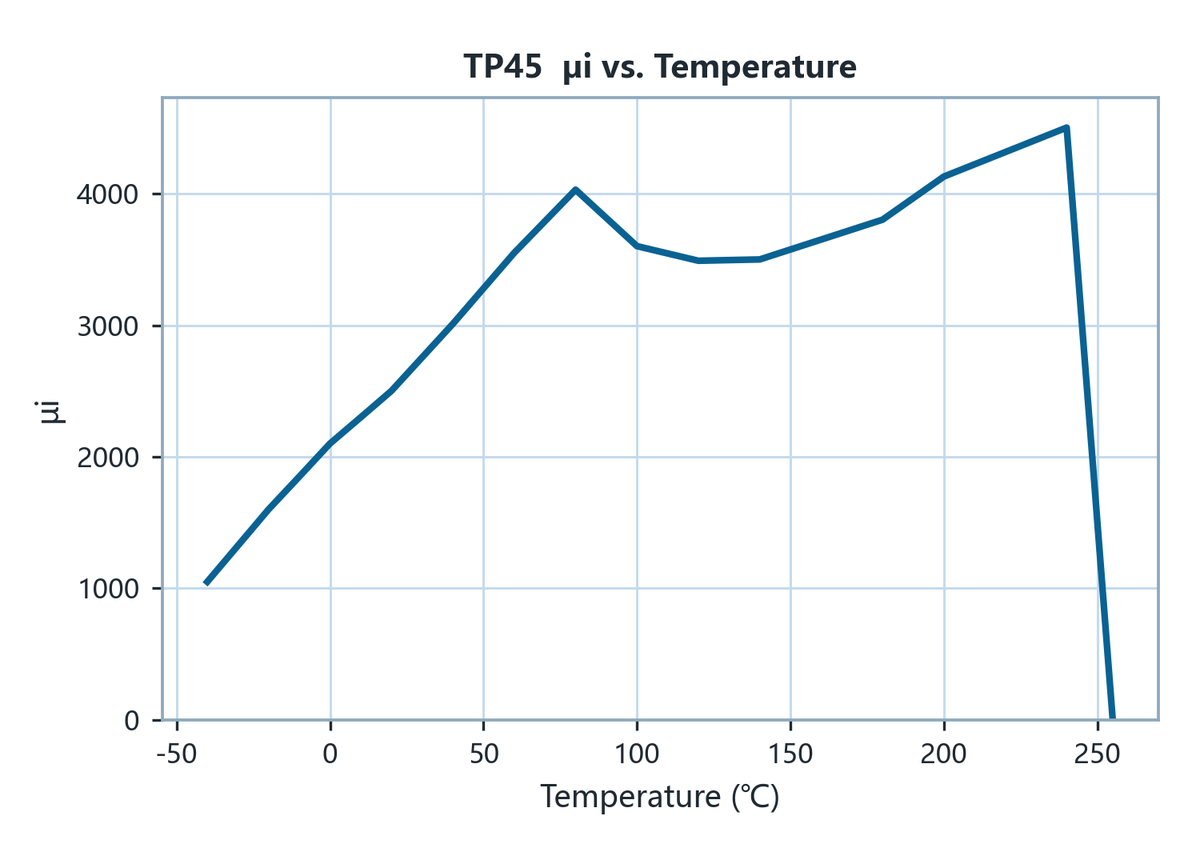

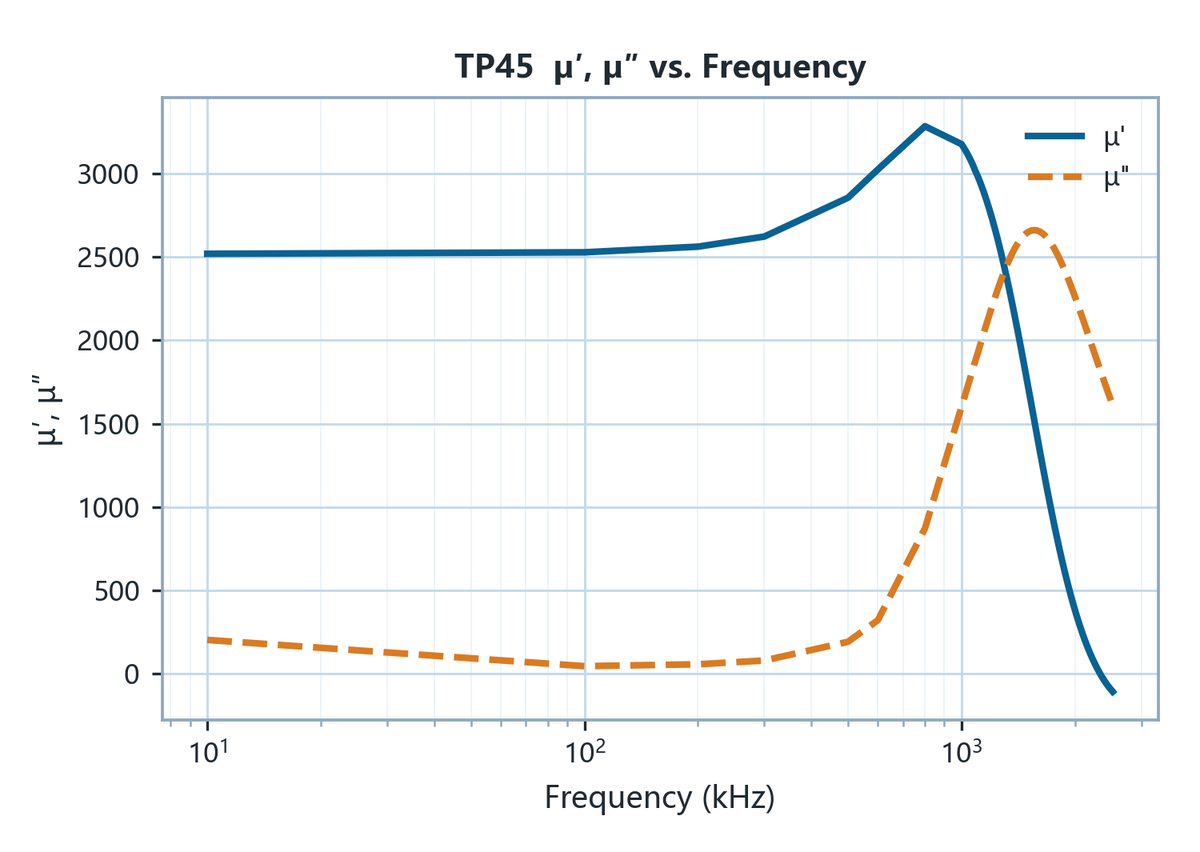

初始磁導率 Initial Permeability μi	100 kHz & <0.2 mT	2500±25%

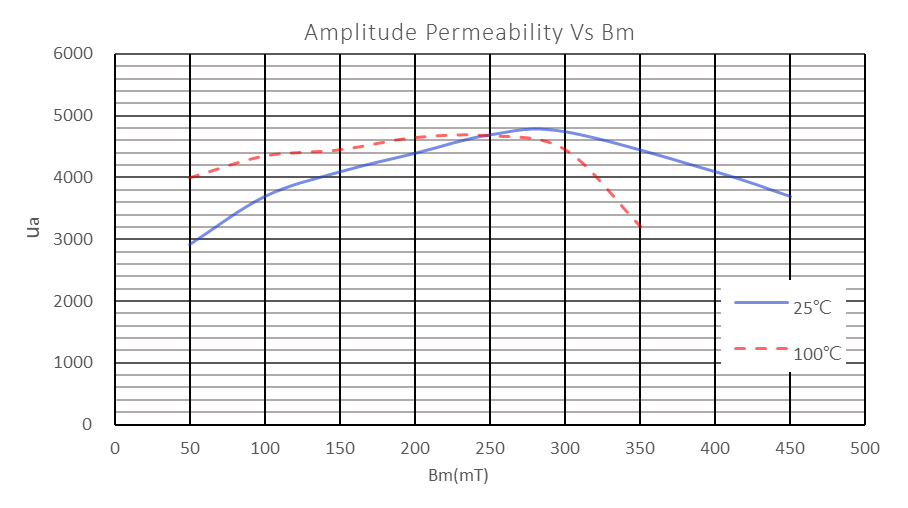

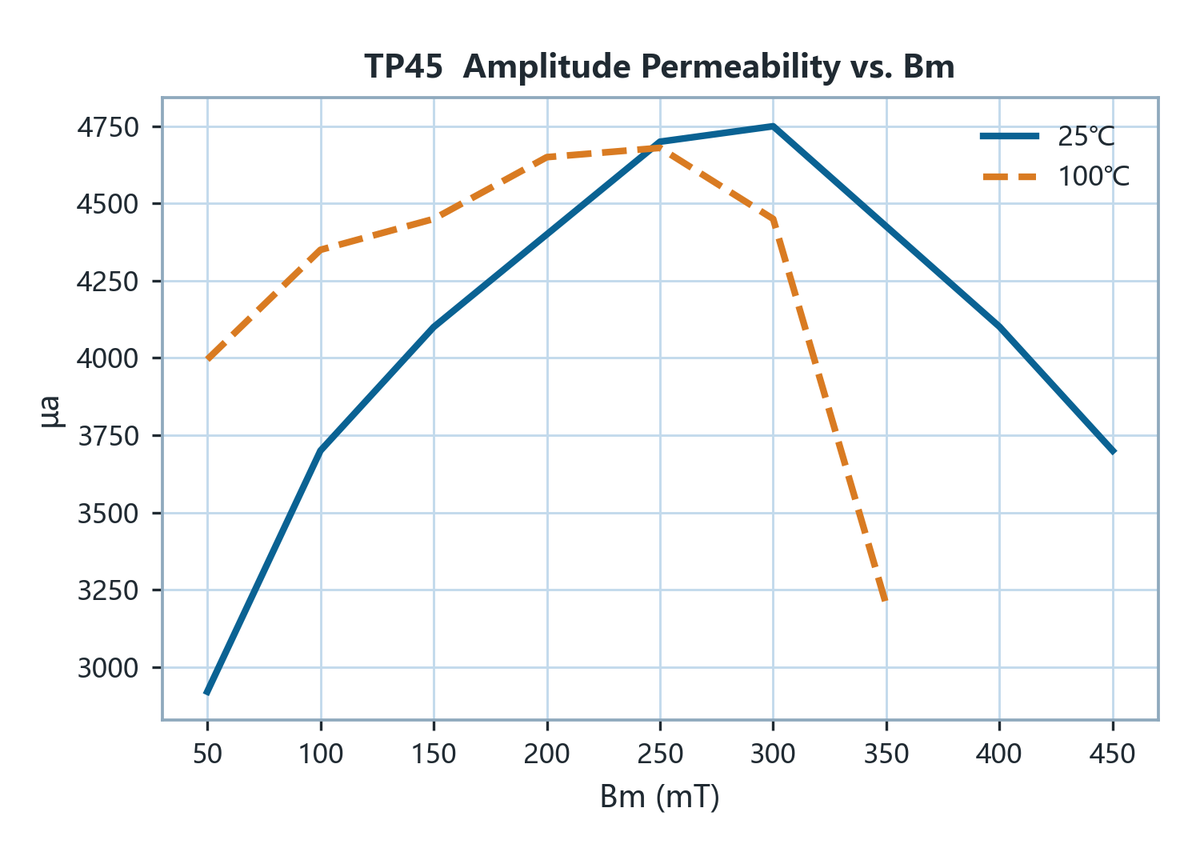

增幅磁導率 Amplitude Permeability μa	25 kHz/400 mT	> 4000	> 3500

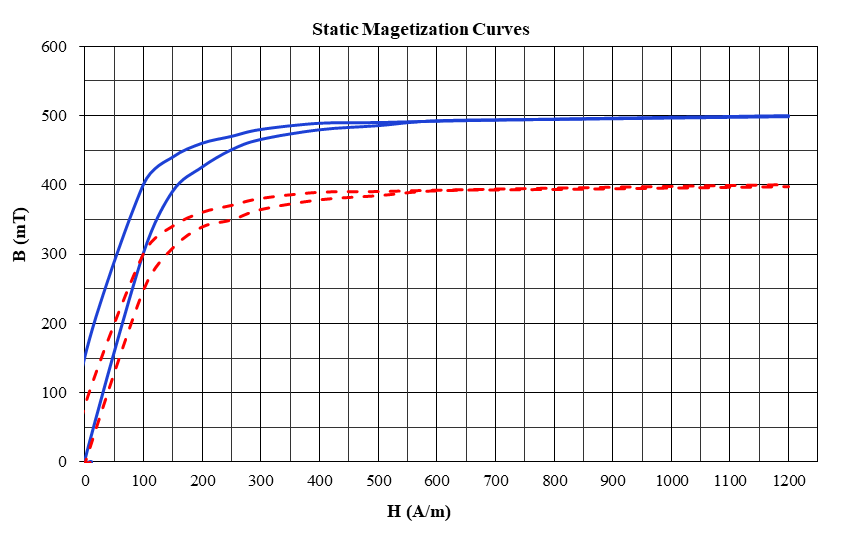

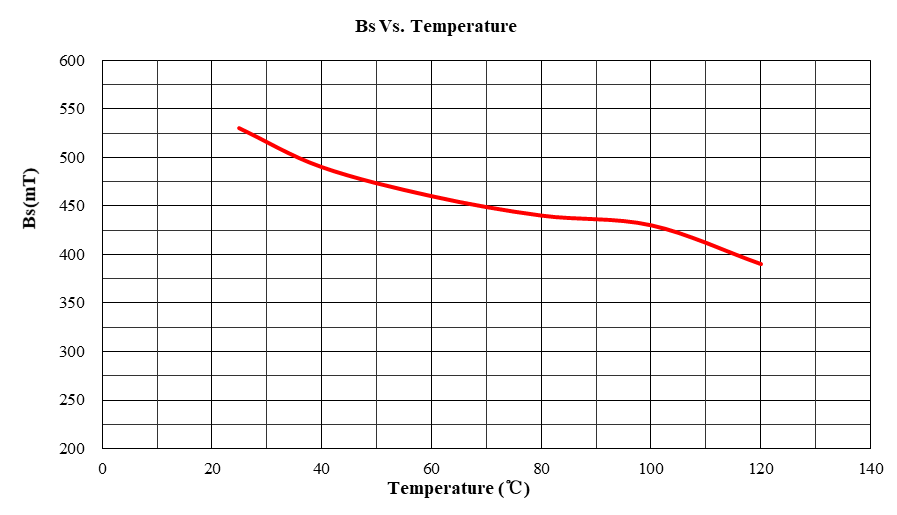

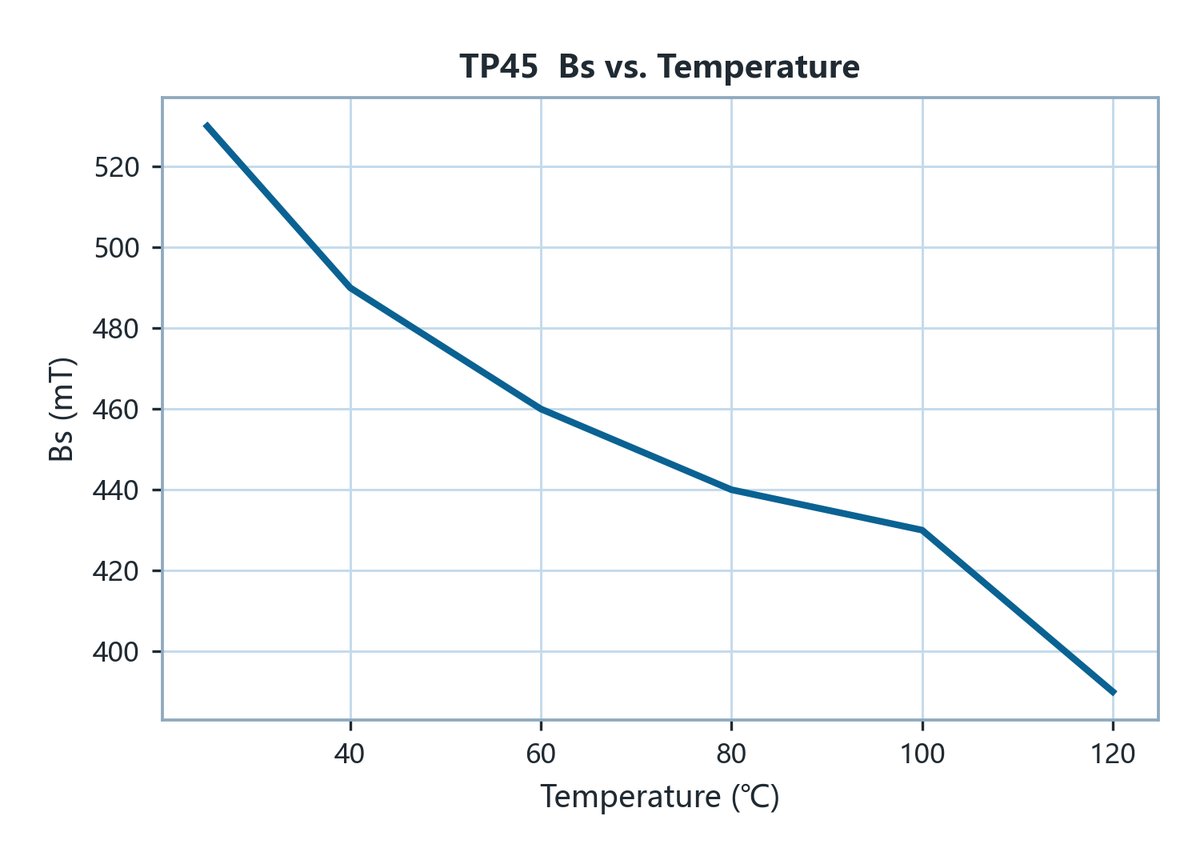

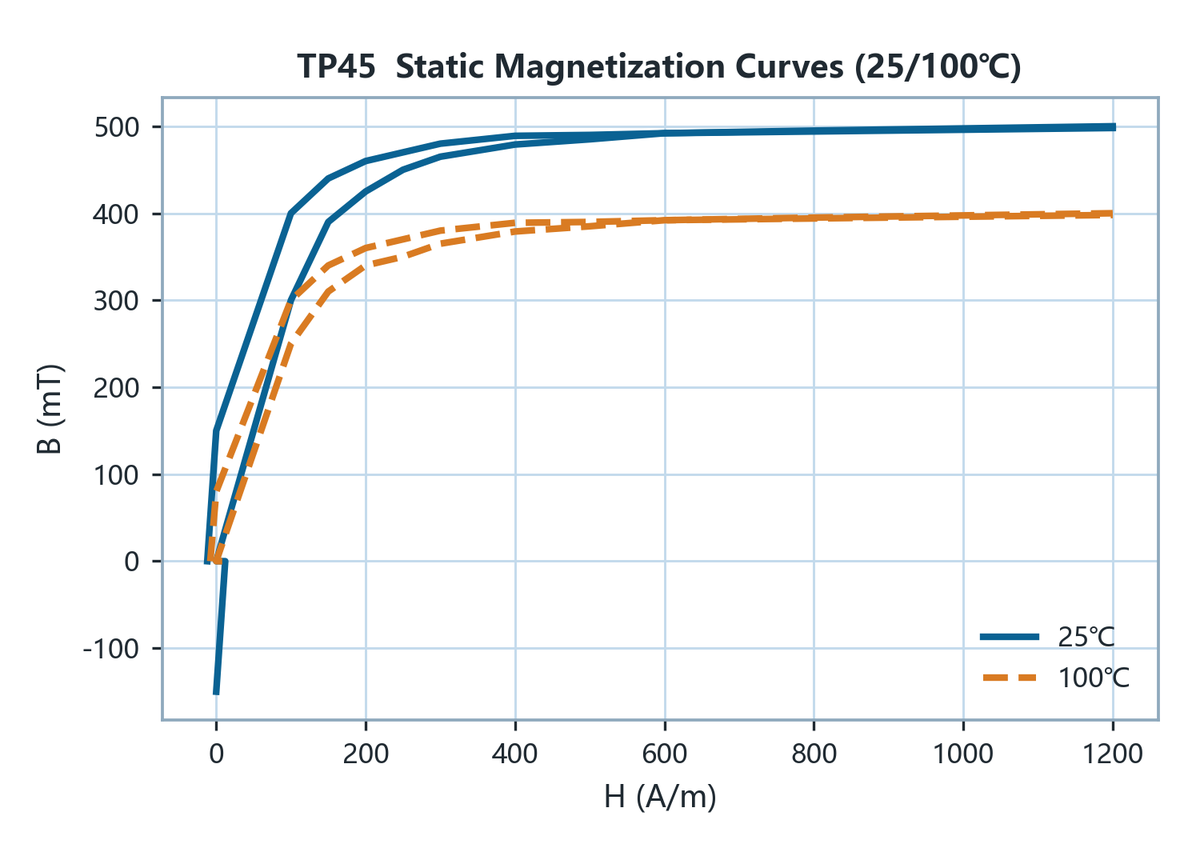

飽和磁通密度 Saturation Flux Density Bs	1200 A/m 100 Hz	500	400	mT
殘留磁通密度 Remanence Br	1200 A/m 100 Hz	130	70	mT
矯頑力 Coercivity Hc	1200 A/m 100 Hz	10	7	A/m
相對損耗因子 Loss Factor	100 kHz & <0.2 mT	<10		10⁻⁶
居里溫度 Curie Temperature Tc	100 kHz & <0.2 mT	>210		℃
密度 Density D	阿基米德法 Archimedes method	4.8		g/cm³
電阻率 Electrical Resistivity ρ	直流電流 DC Current	>6		Ω·m
