T06 高磁導率訊號材料
- 產品代號
- 化學式
- 外觀
-
特性
T06 為高磁導率錳鋅鐵氧體，初始磁導率（μi）6000，飽和磁通密度（Bs）380 mT（25 ℃）／200 mT（100 ℃），居里溫度高於 140 ℃。比 T05 高兩成的 μi 讓同一感量少繞兩成匝數，磁導率溫度因子 αf 低於 1.0×10⁻⁶、磁滯常數 ηB 0.3×10⁻⁶/mT，感量與失真隨溫度的漂移都小；100 ℃ 矯頑力（Hc）8 A/m、殘留磁通密度（Br）90 mT。代價是 100 ℃ 時 200 mT 的 Bs 為族內最低，只適合低磁通的訊號路徑，不宜承受直流偏磁。在高磁導率族中，T06 是 T05 與 T07 之間的階梯：需要脈衝級磁通擺幅或 100 ℃ 以上的裕度時退回 T05（100 ℃ Bs 310 mT）；精密互感器要更緊的 αf 與更低的 ηB 選 T07；共模阻抗優先選 T10／T12。以感量需求定 μi，再以 Bs 與 Tc 反查是否過熱或過磁。
- 品名
- 特長
-
用途
典型應用為訊號與寬頻變壓器、電流互感器、寬頻電感與訊號濾波電感。
-
附件下載
產品介紹

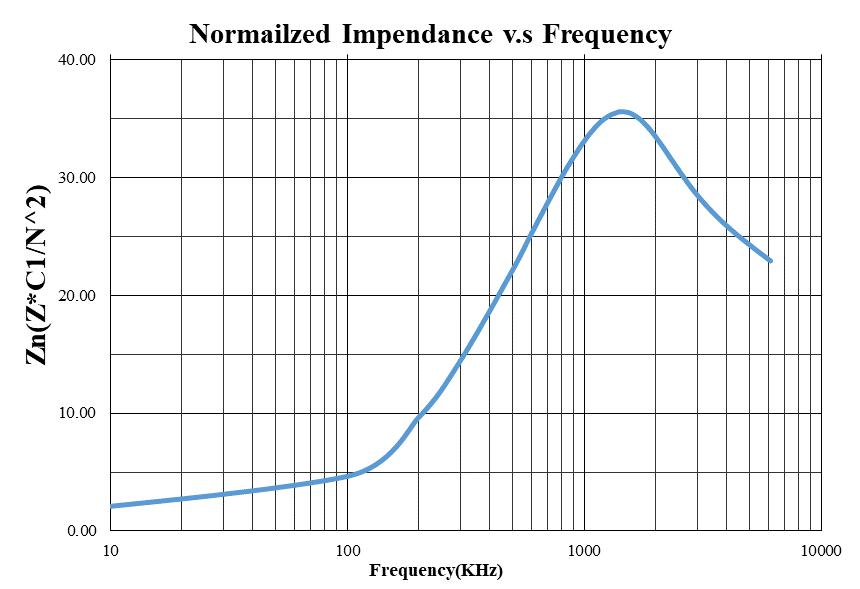

電磁特性 Magnetic Characteristics
| 特性 Characteristic | 條件 Condition | 25 ℃ | 100 ℃ | 單位 Unit |

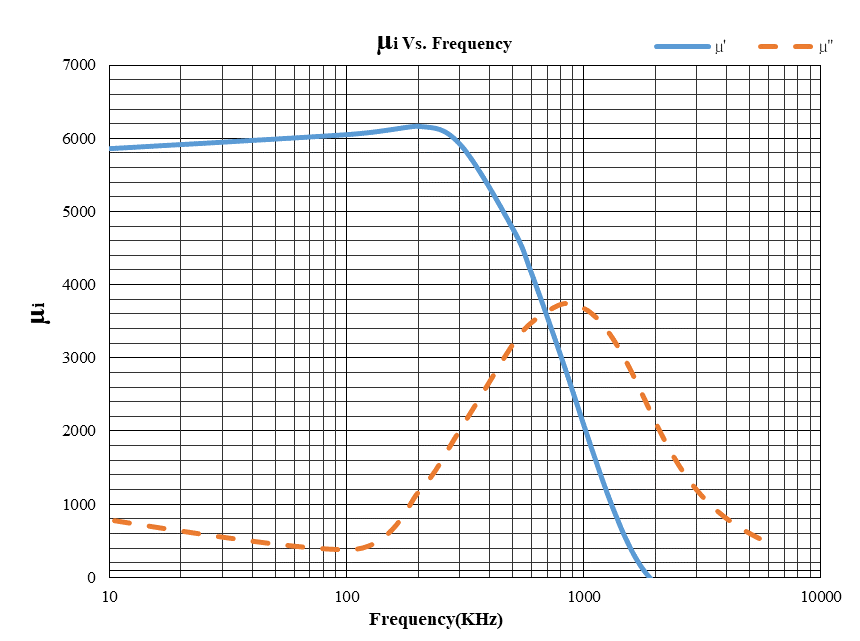

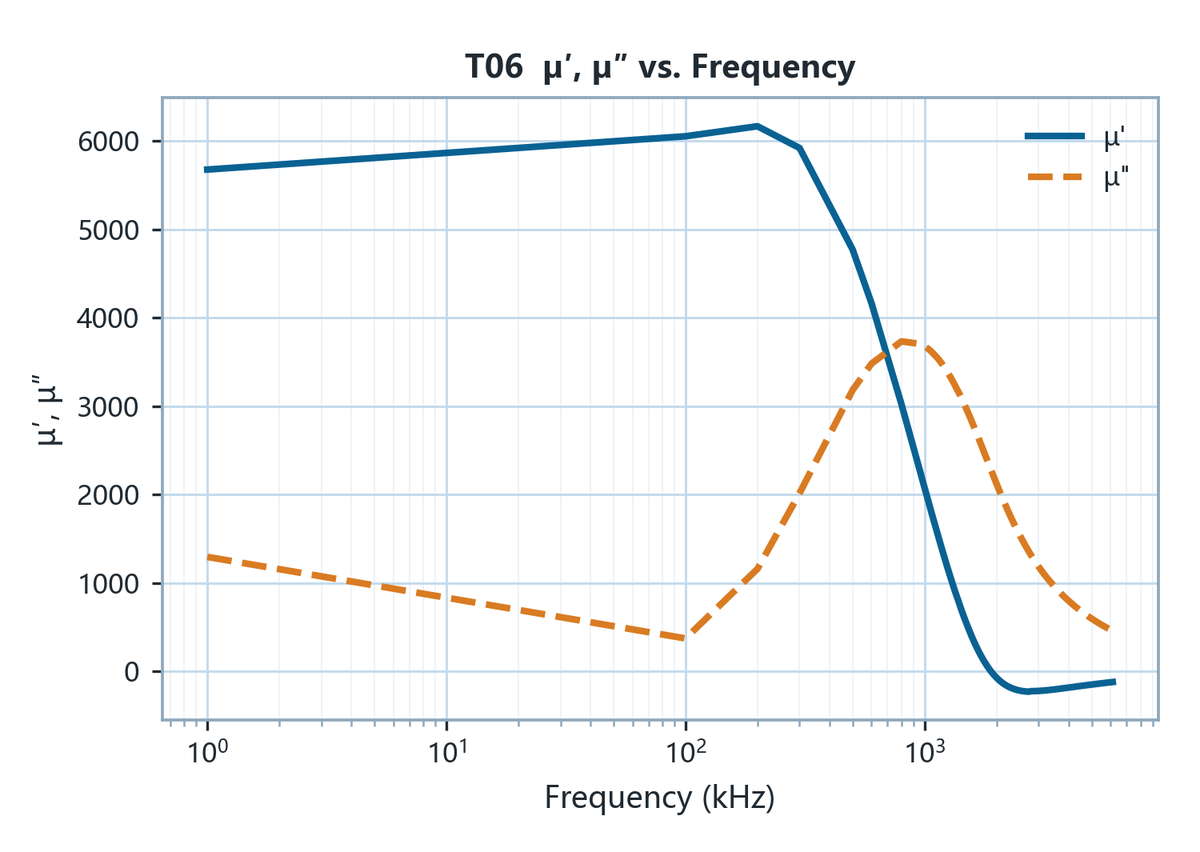

| 初始磁導率 Initial Permeability μi | 100 kHz & <0.2 mT | 6000±25% | ||

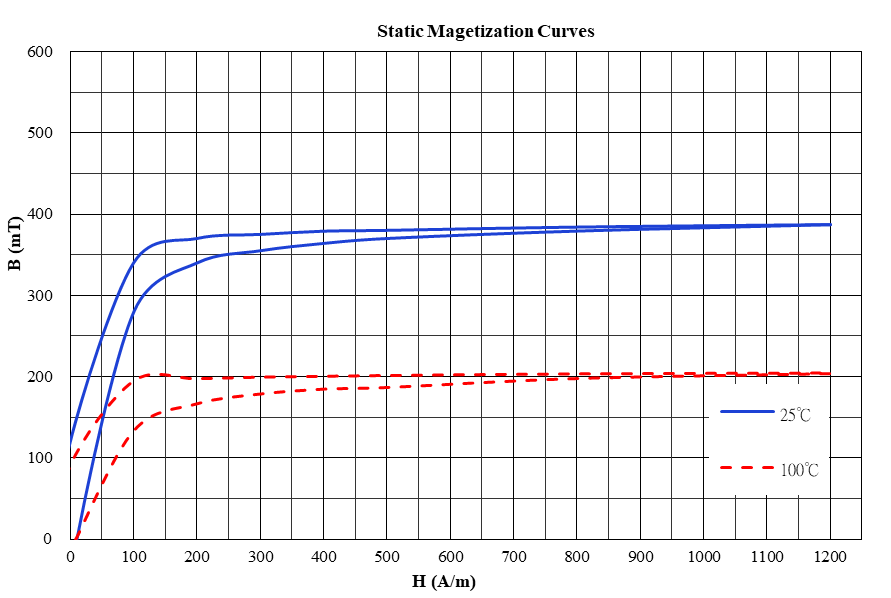

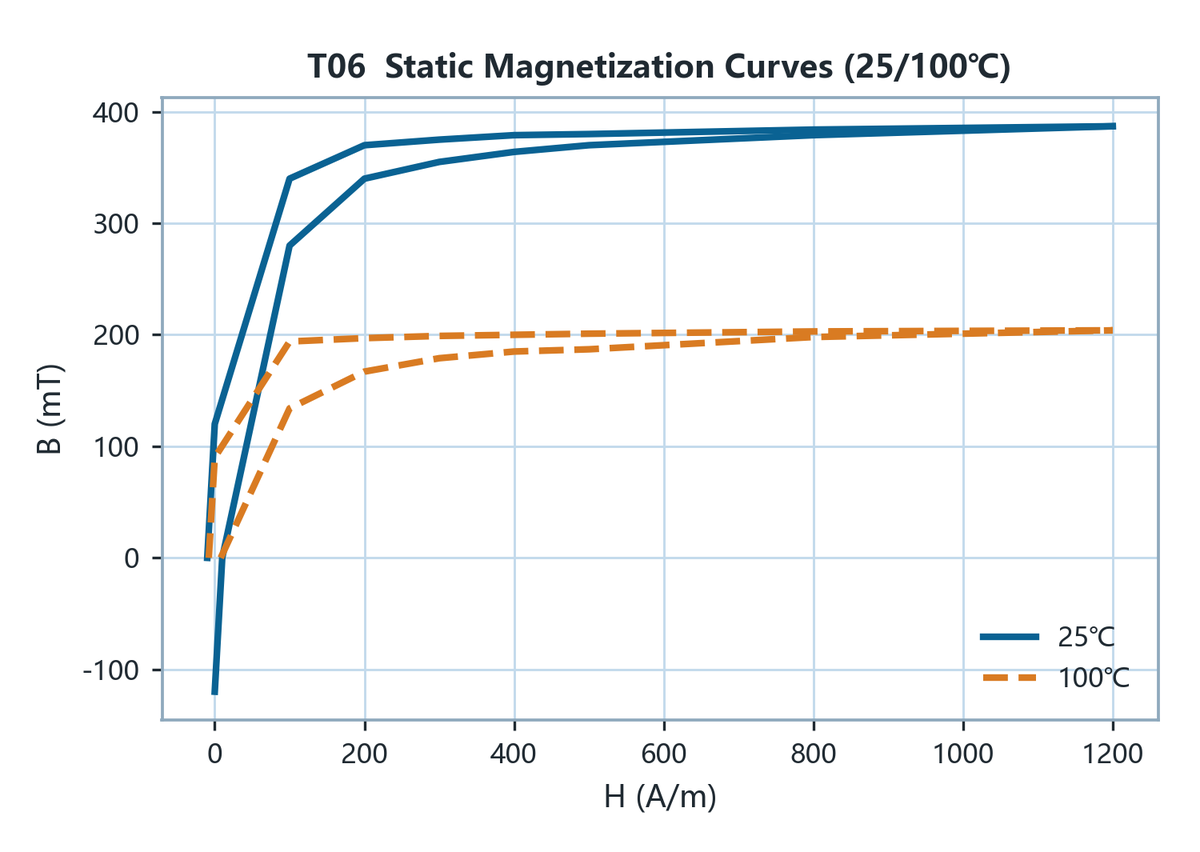

| 飽和磁通密度 Saturation Flux Density Bs | 1200 A/m 50 Hz | 380 | 200 | mT |
| 殘留磁通密度 Remanence Br | 1200 A/m 50 Hz | 140 | 90 | mT |
| 矯頑力 Coercivity Hc | 1200 A/m 50 Hz | 10 | 8 | A/m |

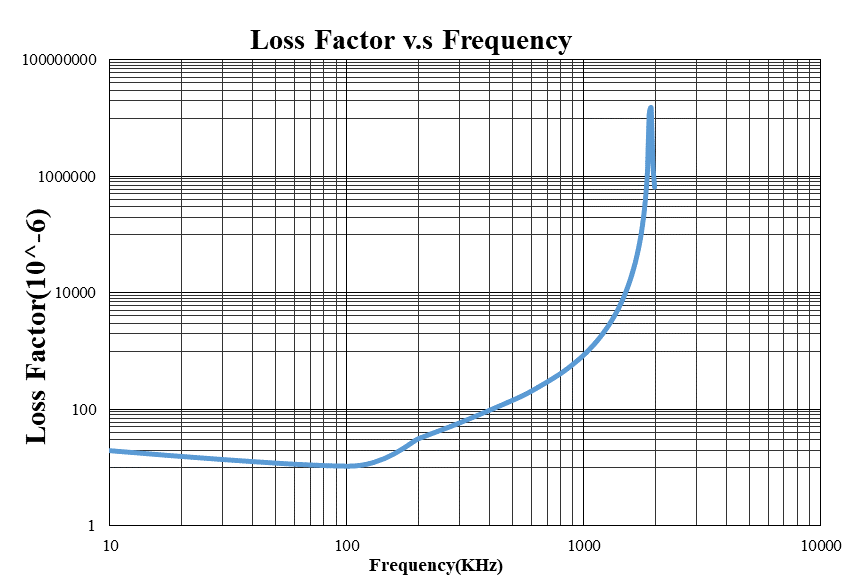

| 相對損耗因子 Loss Factor | 100 kHz | <15 | 10⁻⁶ | |
| 磁滯常數 Hysteresis Constant ηB | 10 kHz 1.5-3.0 mT | 0.3 | 10⁻⁶/mT | |

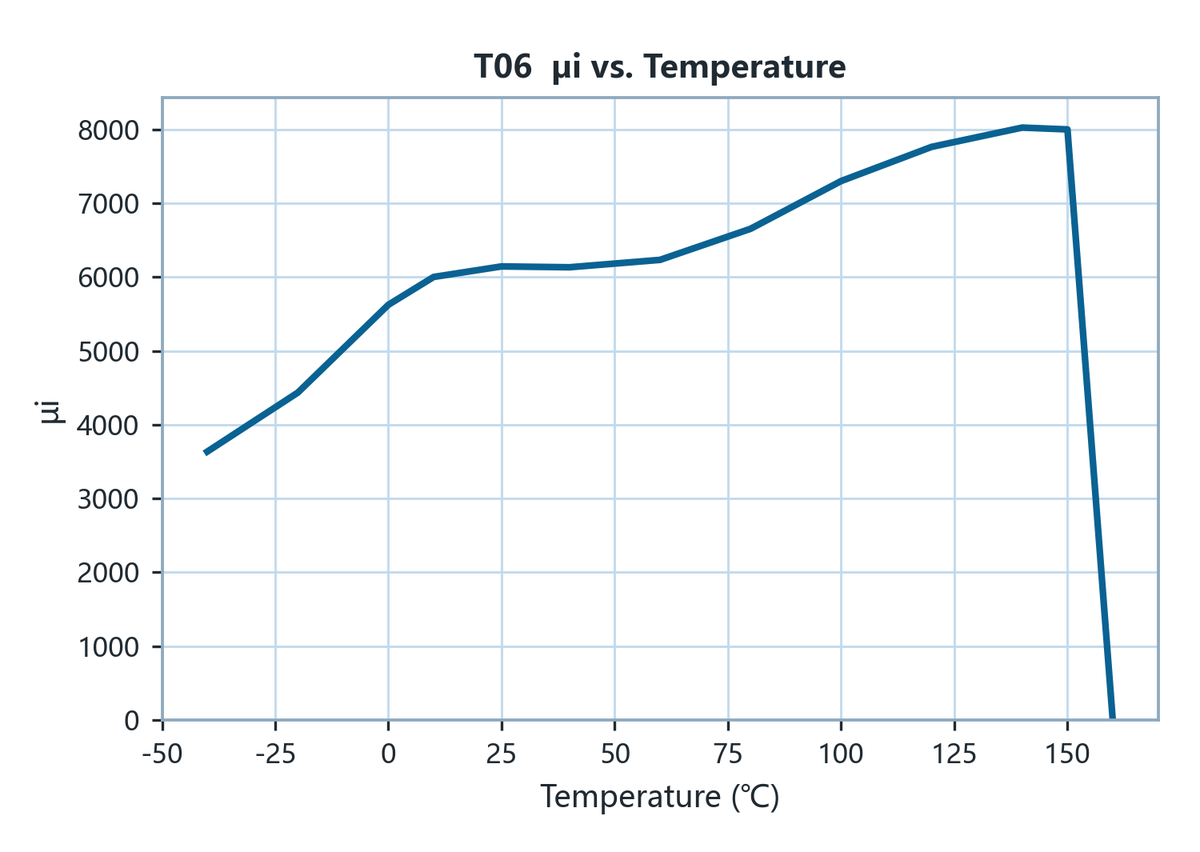

| 溫度係數 Temperature Factor αf | 100 kHz & <0.2 mT | <1.0 | 10⁻⁶ | |
| 居里溫度 Curie Temperature Tc | 100 kHz & <0.2 mT | >140 | ℃ | |
| 密度 Density D | 阿基米德法 Archimedes method | 4.9 | g/cm³ | |
| 電阻率 Electrical Resistivity ρ | 直流電流 DC Current | 0.6 | Ω·m |
