T07 高磁導率溫度穩定材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    T07 為溫度穩定型高磁導率錳鋅鐵氧體，初始磁導率（μi）7000，飽和磁通密度（Bs）420 mT（25 ℃）／240 mT（100 ℃），居里溫度高於 140 ℃。族內最平的溫度特性：磁導率溫度因子 αf 為 −0.1～0.5×10⁻⁶，磁滯常數 ηB 0.2×10⁻⁶/mT 亦為族內最低，100 kHz 相對損耗因子低於 12×10⁻⁶，矯頑力（Hc）9.6 A/m（25 ℃）／6 A/m（100 ℃）——感量與相位誤差幾乎不隨溫度與激磁大小漂移，這正是計量級電流互感器對磁芯的要求。100 ℃ 時 240 mT 的 Bs 高於 T06／T12，工作窗略寬。在高磁導率族中，T07 是 μi 與溫度穩定性的折衷：感量優先選 T10／T12（μi 10000／12000）；需要 310 mT 的熱態 Bs 選 T05；一般訊號變壓器 T06 已足夠。選它的理由是穩定而非數值最大，適合校正成本高於磁芯成本的產品。

  • 品名

  • 特長

  • 用途

    典型應用為電能計量與保護用精密電流互感器、寬頻與 xDSL 訊號變壓器、低失真訊號電感。

  • 附件下載附件下載

產品介紹

電磁特性 Magnetic Characteristics

特性
Characteristic		條件
Condition		25 ℃100 ℃單位
Unit

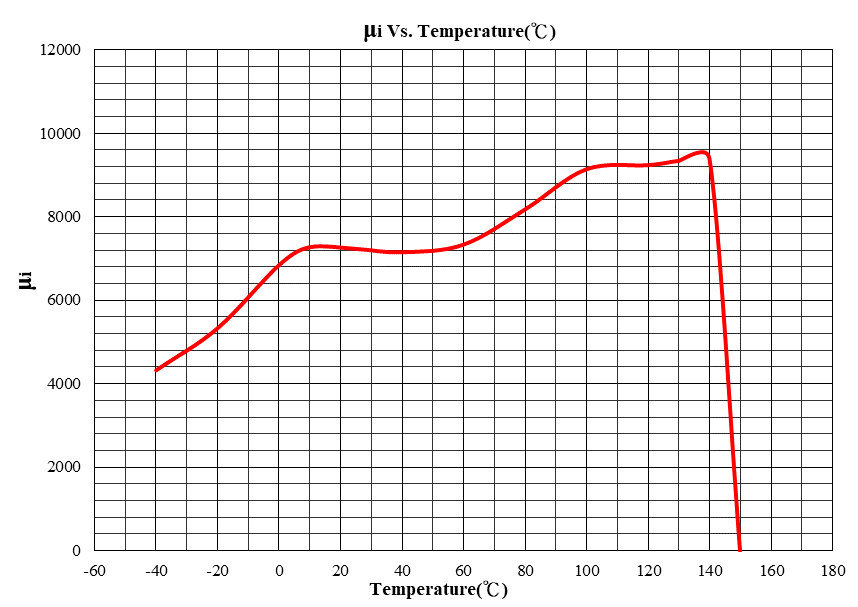

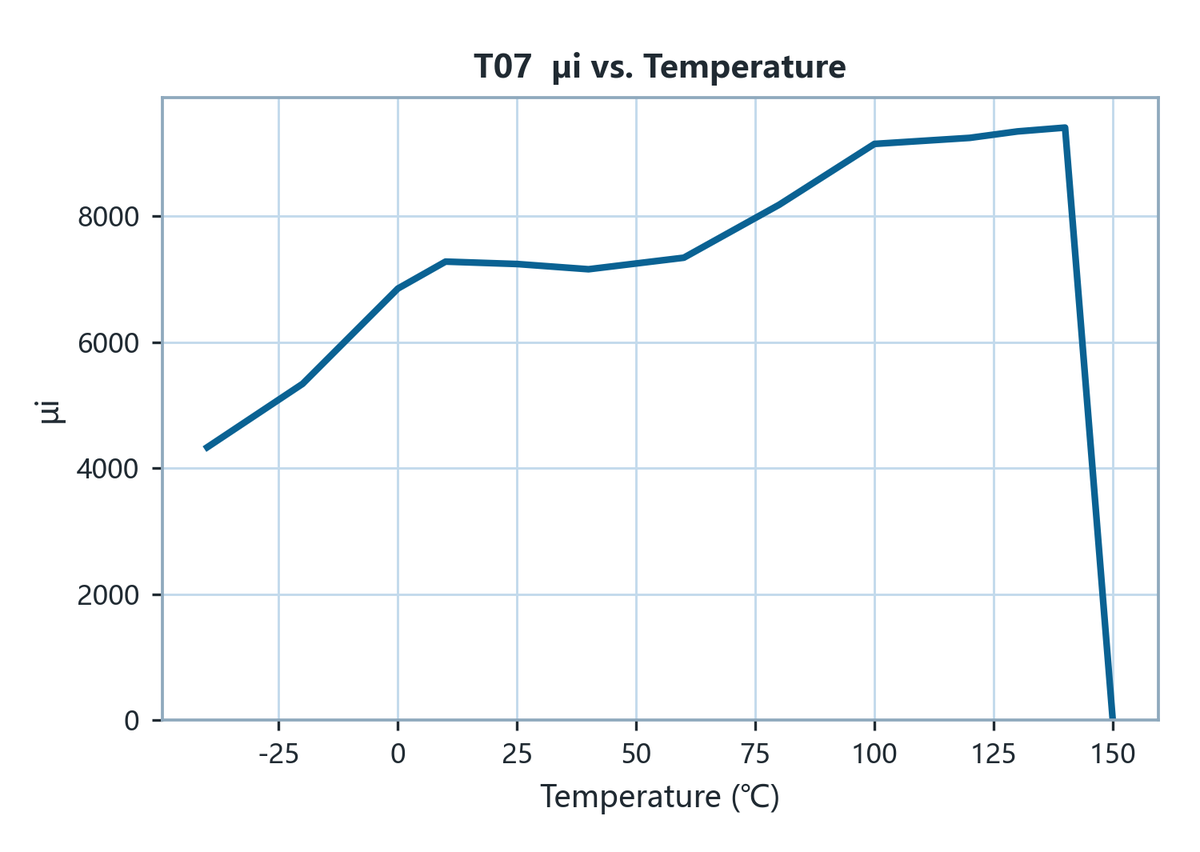

初始磁導率
Initial Permeability μi		100 kHz & <0.2 mT7000±25%

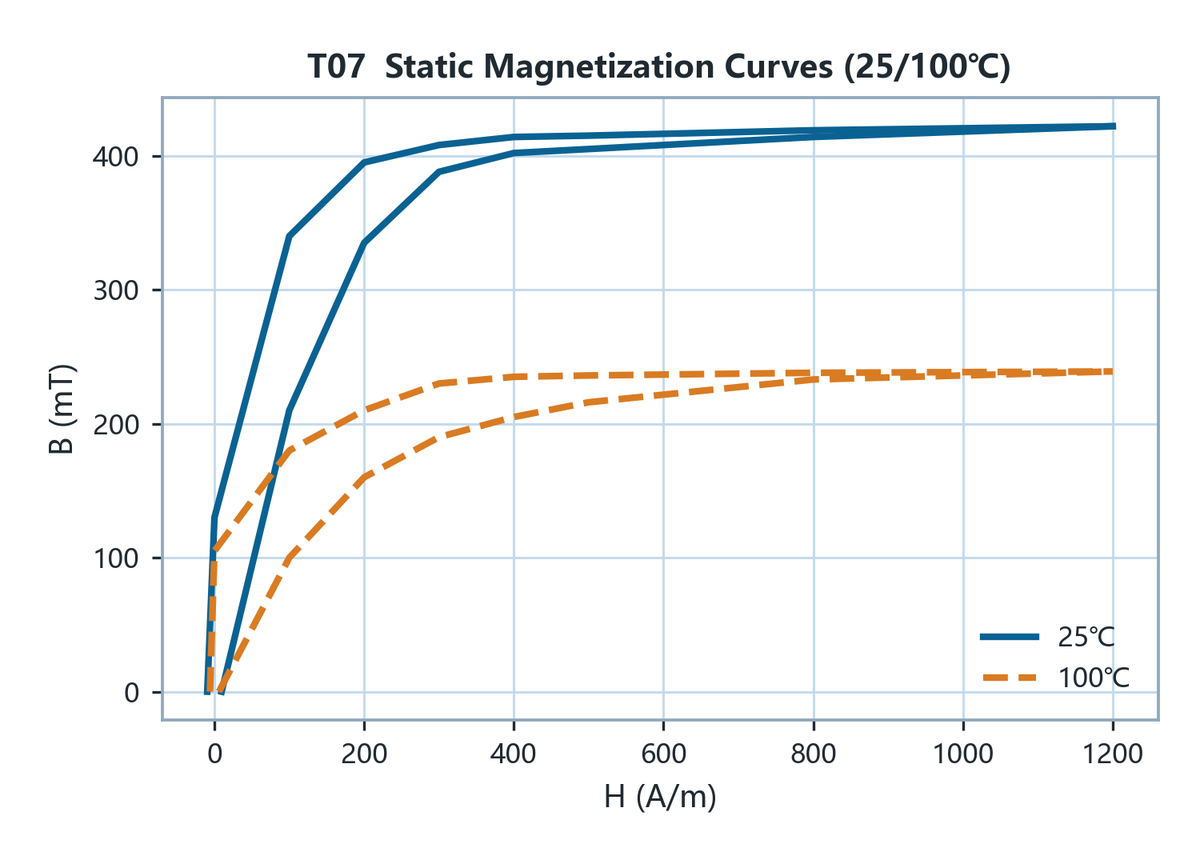

飽和磁通密度
Saturation Flux Density Bs		1200 A/m 50 Hz420240mT
殘留磁通密度
Remanence Br		1200 A/m 50 Hz130105mT
矯頑力
Coercivity Hc		1200 A/m 50 Hz9.66A/m

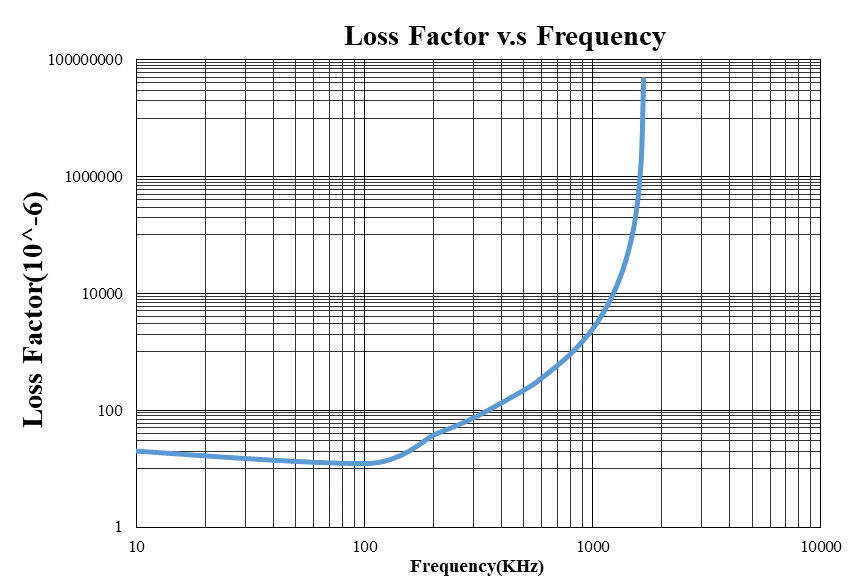

相對損耗因子
Loss Factor		100 kHz<1210⁻⁶
磁滯常數
Hysteresis Constant ηB		100 kHz 1.5-3.0 mT0.210⁻⁶/mT
溫度係數
Temperature Factor αf		100kHz <0.2 mT-0.1~0.510⁻⁶
居里溫度
Curie Temperature Tc		100 kHz & <0.2 mT>140℃
密度
Density D		阿基米德法 Archimedes method4.9g/cm³
電阻率
Electrical Resistivity ρ		直流電流 DC Current0.5Ω·m
