DL5高磁通耐熱衝擊材料
- 產品代號
- 化學式
- 外觀
-
特性
DL5 為鎳鋅鐵氧體材料，初始導磁率（μi）約 400，飽和磁通密度（Bs）約 420 mT（25 ℃）／350 mT（100 ℃），居里溫度高於 240 ℃。特點是磁通密度隨溫度的衰減小——100 ℃ 仍保有 350 mT，配合僅 8 A/m 的高溫矯頑力與高於 240 ℃ 的居里溫度，在高溫、高電流下不易飽和、損耗增幅小；相對損耗因子至 2.0 MHz 仍僅 34×10⁻⁶，可支援中高頻功率應用。耐熱衝擊與耐焊性能優異，適合長時間運行於高溫環境的 SMD 電源模組。在 DL 系列中，DL5 是功率取向的主力：相較 DL3／DL4 具有更高的 Bs 與耐溫；需要極限磁通與耐溫時改選 DL6（Bs 約 440 mT、Tc >260 ℃）；需要較高導磁率同時保有高 Bs 時可選 DL5H（μi 約 530）。
- 品名
- 特長
-
用途
典型應用為高功率寬頻電感、EMI 濾波器與耐高溫共模扼流圈，特別適合中高頻、高電流的工業與車規級功率設計。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

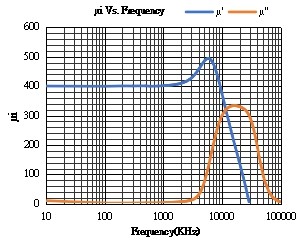

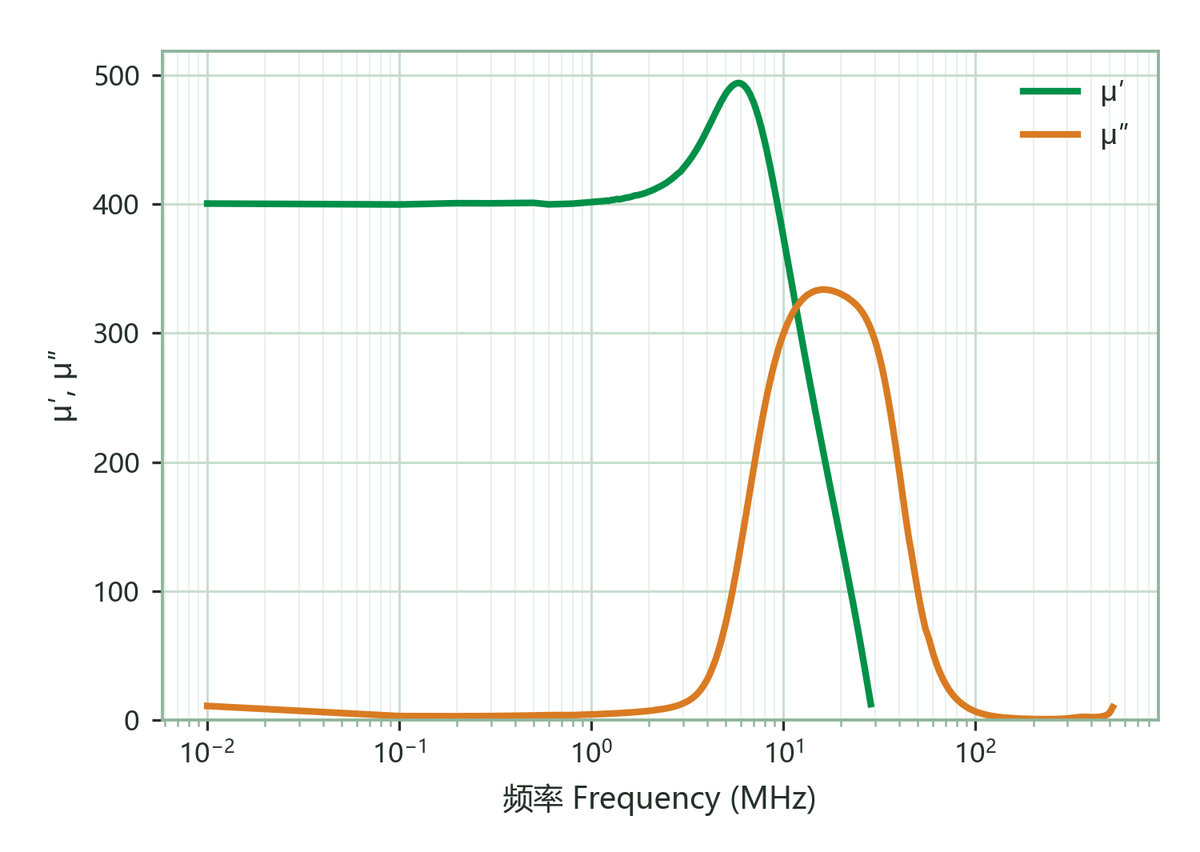

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 400±25% | |

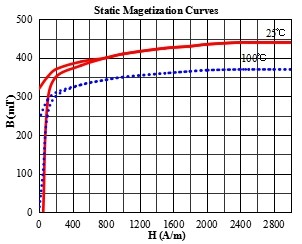

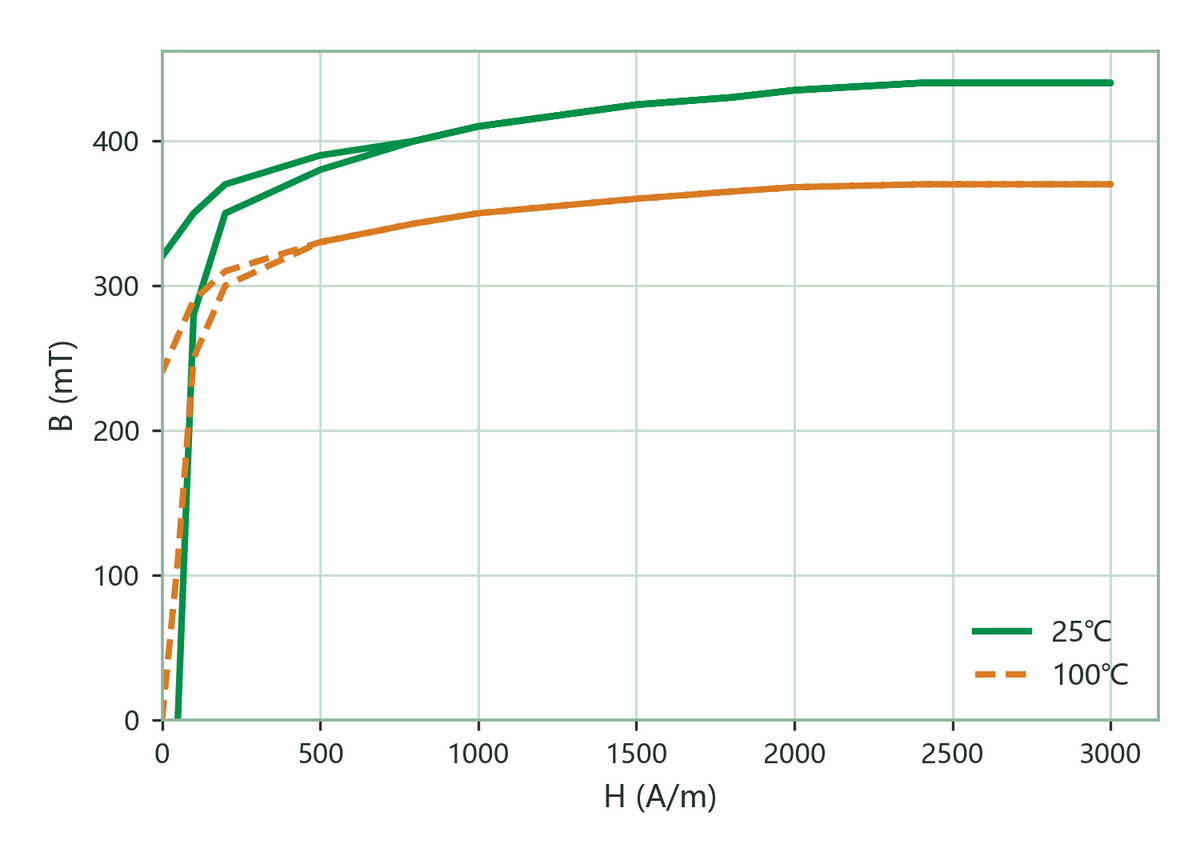

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 420 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 350 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 280 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 220 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 25 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 8 | ||

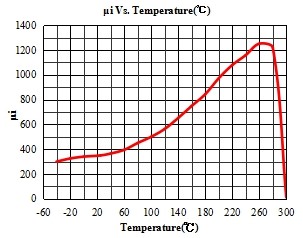

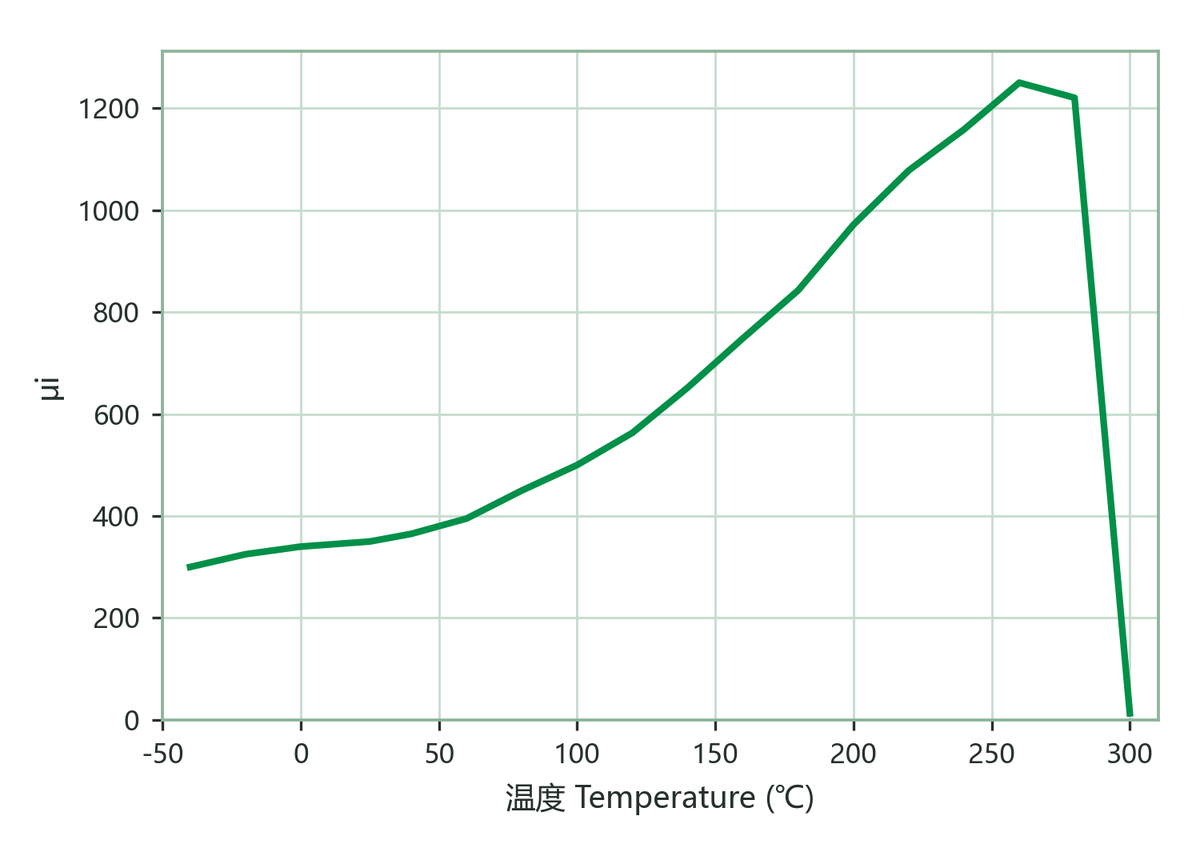

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 25 | ×10⁻⁶/K |

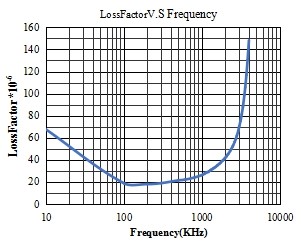

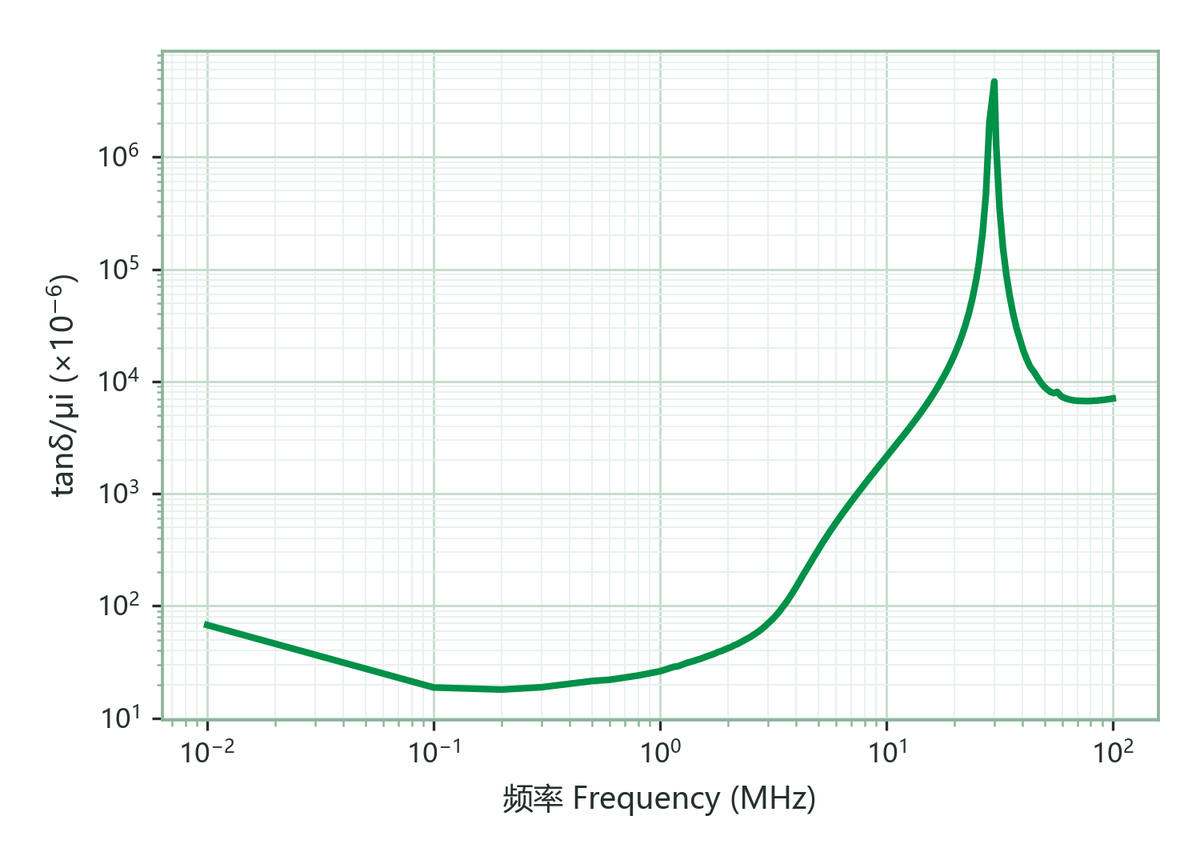

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 15 | ×10⁻⁶ |
| 2.0 MHz & <0.2 mT | 34 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >240 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.1 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
| 功率損耗 Pcv Power Loss | 32 kHz / 125 mT · 25 °C/100 °C/120 °C | 396 / 279 / 258 | kW/m³ |
| 64 kHz / 100 mT · 25 °C/100 °C/120 °C | 604 / 412 / 378 | ||
| 100 kHz/100 mT｜500 kHz/30 mT｜1 MHz/30 mT · 25 °C | 1015｜436｜1119 |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。25 ℃ 之功率損耗 Pcv 為 T31×19×8 環形磁芯繞線 3 匝實測。
