G5B高導磁高磁通EMI材料
- 產品代號
- 化學式
- 外觀
-
特性
G5B 為鎳鋅鐵氧體材料，初始導磁率（μi）約 1000，飽和磁通密度（Bs）約 390 mT（25 ℃）／300 mT（100 ℃），居里溫度高於 180 ℃。本材料在保持 G5 家族高飽和磁通的前提下，把標稱導磁率再提高兩成五：共模濾波可用更少匝數取得同等阻抗，功率電感的儲能與感量密度亦更高；矯頑力僅 25 A/m，磁滯損低，損耗因子 15×10⁻⁶（0.1 MHz）／45×10⁻⁶（1.0 MHz）。與 G5A（μi 約 800、Bs 約 400 mT、Tc >190 ℃）的取捨：兩者 Bs 與耐溫同級，G5B 的優勢在阻抗與感量密度，G5A 在 1 MHz 端的損耗略低（30 對 45×10⁻⁶）——高頻端佔比高的設計選 G5A，其餘多數共模／功率場合 G5B 通用性更高。
- 品名
- 特長
-
用途
典型應用為電源模組、電流補償電感、共模與差模濾波器，車用領域同樣適用於 ADAS 與電機驅動的 EMC 防護。
-
附件下載
產品介紹
| 特性 Characteristic | 條件 Condition | 值 Value | 單位 Unit |

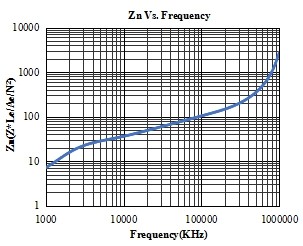

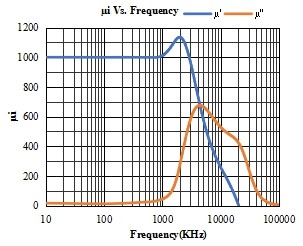

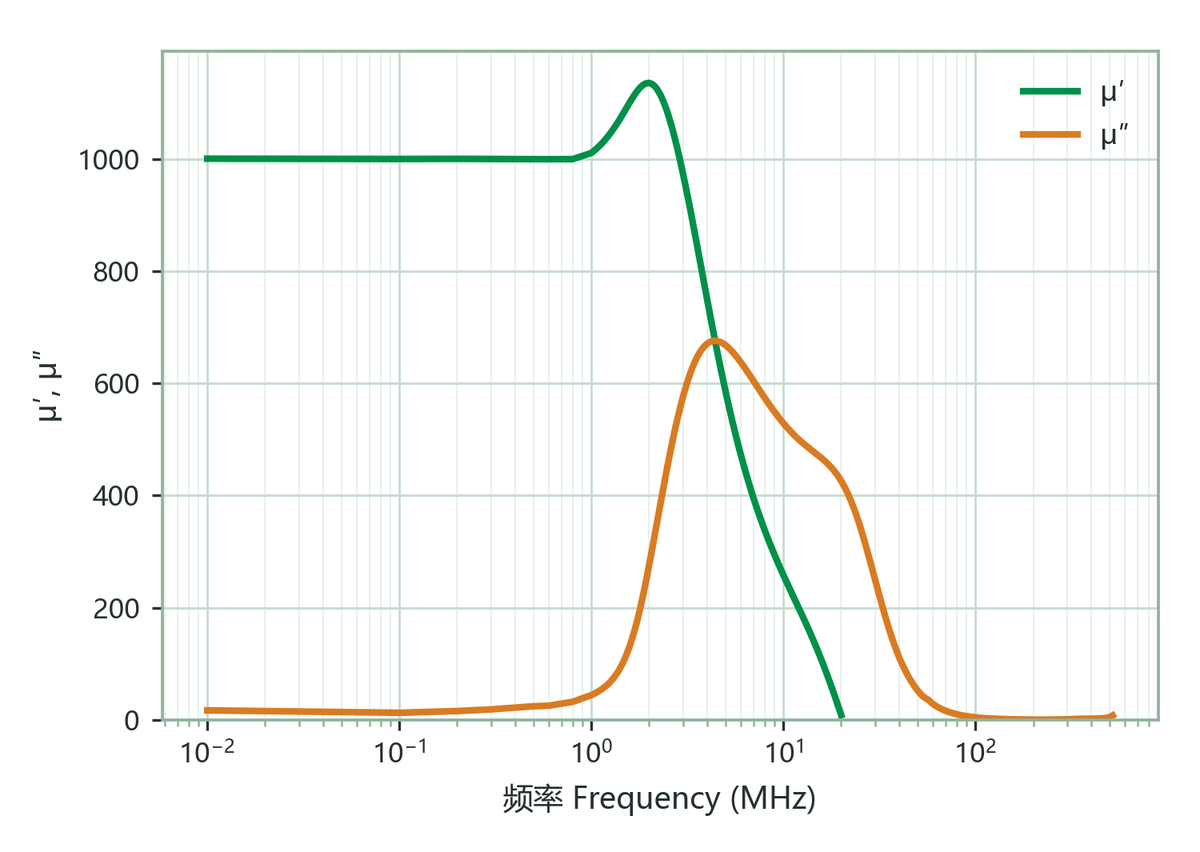

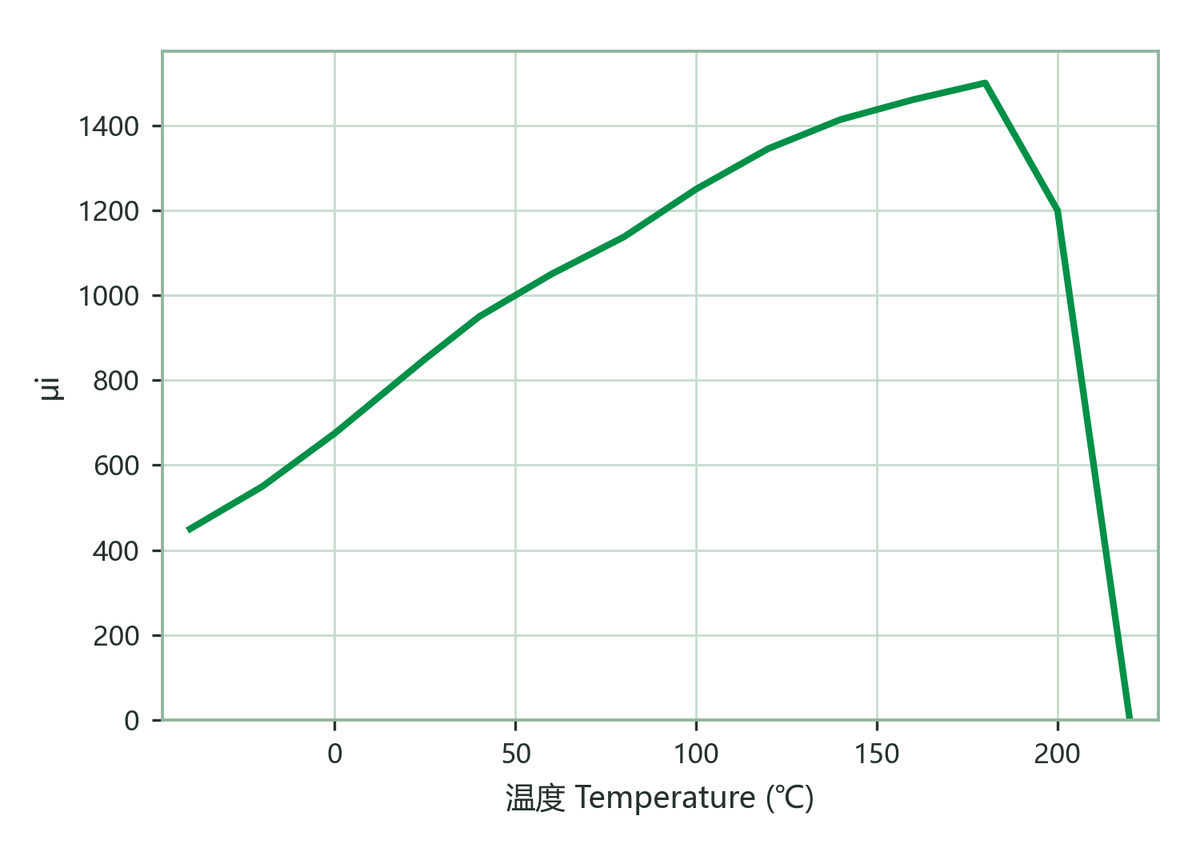

| 初始磁導率 μi Initial Permeability | 100 kHz & <0.2 mT | 1000±25% | |

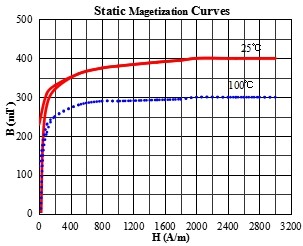

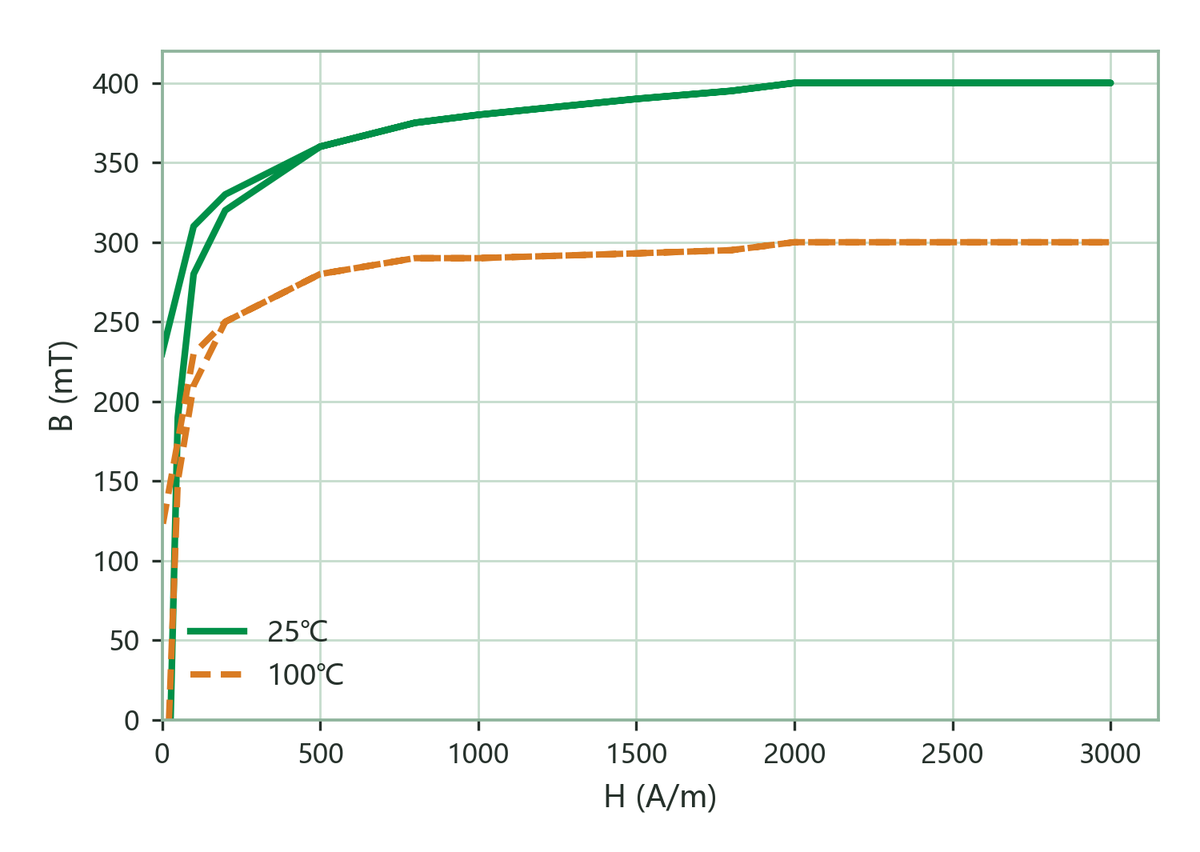

| 飽和磁通密度 Bs Saturation Flux Density | 3000 A/m · 25 ℃ · 100 Hz | 390 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 300 | ||
| 殘留磁通密度 Br Remanence | 3000 A/m · 25 ℃ · 100 Hz | 235 | mT |
| 3000 A/m · 100 ℃ · 100 Hz | 150 | ||
| 矯頑力 Hc Coercivity | 3000 A/m · 25 ℃ · 100 Hz | 25 | A/m |
| 3000 A/m · 100 ℃ · 100 Hz | 20 | ||

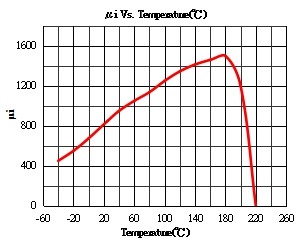

| αμr（溫度係數） Temperature coefficient of permeability | 20～60 ℃ | 8 | ×10⁻⁶/K |

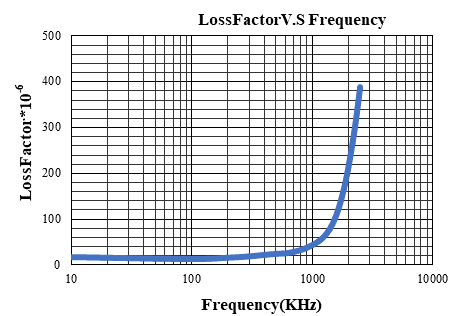

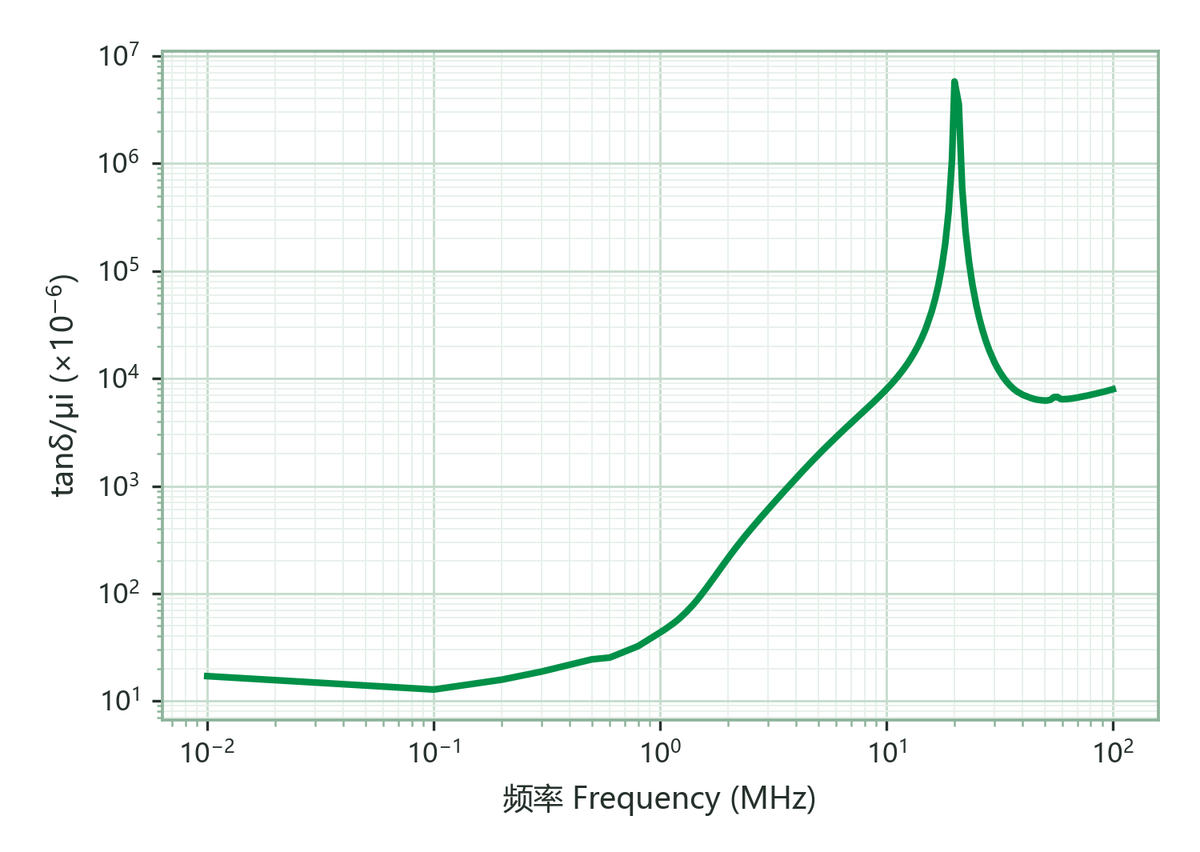

| 相對損耗因子 tanδ/μi Relative Loss Factor | 0.1 MHz & <0.2 mT | 15 | ×10⁻⁶ |
| 1.0 MHz & <0.2 mT | 45 | ||
| 居里溫度 Tc Curie Temp. | 100 kHz & <0.2 mT | >180 | ℃ |
| 密度 D Density | 阿基米德法 Archimedes method | 5.1 | g/cm³ |
| 電阻率 ρ Volume Resistivity | 直流電流 DC Current | 10⁷ | Ω·m |
| 功率損耗 Pcv Power Loss | 100 kHz/100 mT｜500 kHz/30 mT｜1 MHz/30 mT · 25 °C | 460｜264｜832 | kW/m³ |
備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。25 ℃ 之功率損耗 Pcv 為 T31×19×8 環形磁芯繞線 3 匝實測。
