Q1C1 高頻穩定材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    Q1C1 為鎳鋅鐵氧體材料，初始導磁率（μi）約 250，飽和磁通密度（Bs）約 335 mT（25 ℃）／240 mT（100 ℃），居里溫度高於 140 ℃。本材料是高頻族的高導磁端點：損耗因子僅 35×10⁻⁶（0.5 MHz）／45×10⁻⁶（2.5 MHz），在此導磁率檔位屬於相當低的水準，單位匝數感量高，有利於元件小型化。作為 EMI 抑制材料，其標準化阻抗以 RH5×1.5×10 磁珠實測（曲線見附件目錄頁）。與 M63（μi 約 180、Tc >300 ℃）相比，Q1C1 感量密度更高，但居里溫度明顯較低（>140 ℃）——溫度環境嚴苛時回選 M63／M61，常溫小型化設計則 Q1C1 是本族首選。

  • 品名

  • 特長

  • 用途

    典型應用為低頻 EMI 濾波器、RF 調諧元件與追求小型化的電源模組電感。

  • 附件下載附件下載

產品介紹

特性
Characteristic		條件
Condition		值
Value		單位
Unit

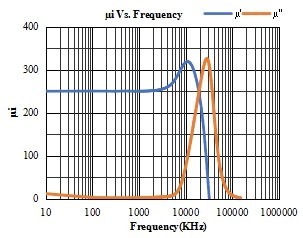

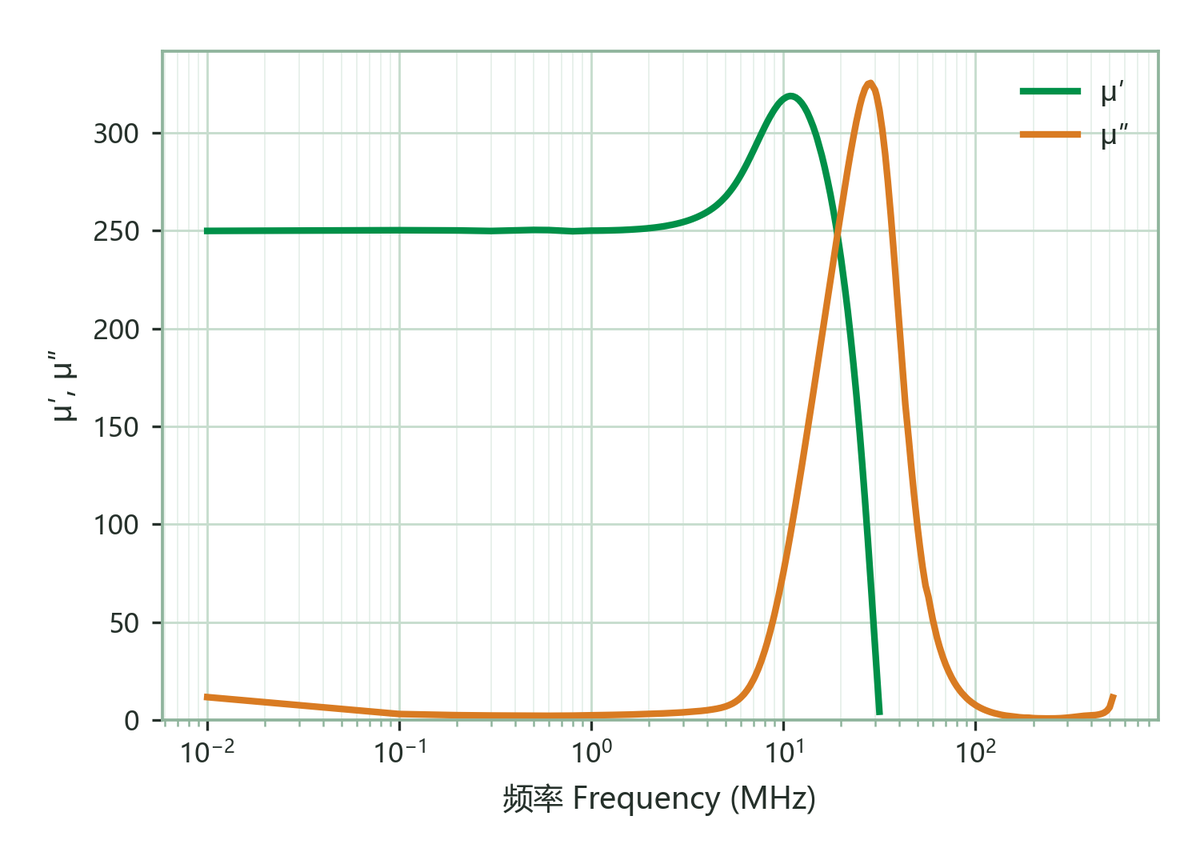

初始磁導率 μi
Initial Permeability		100 kHz & <0.2 mT250±25%

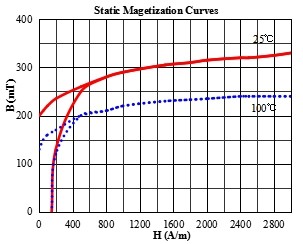

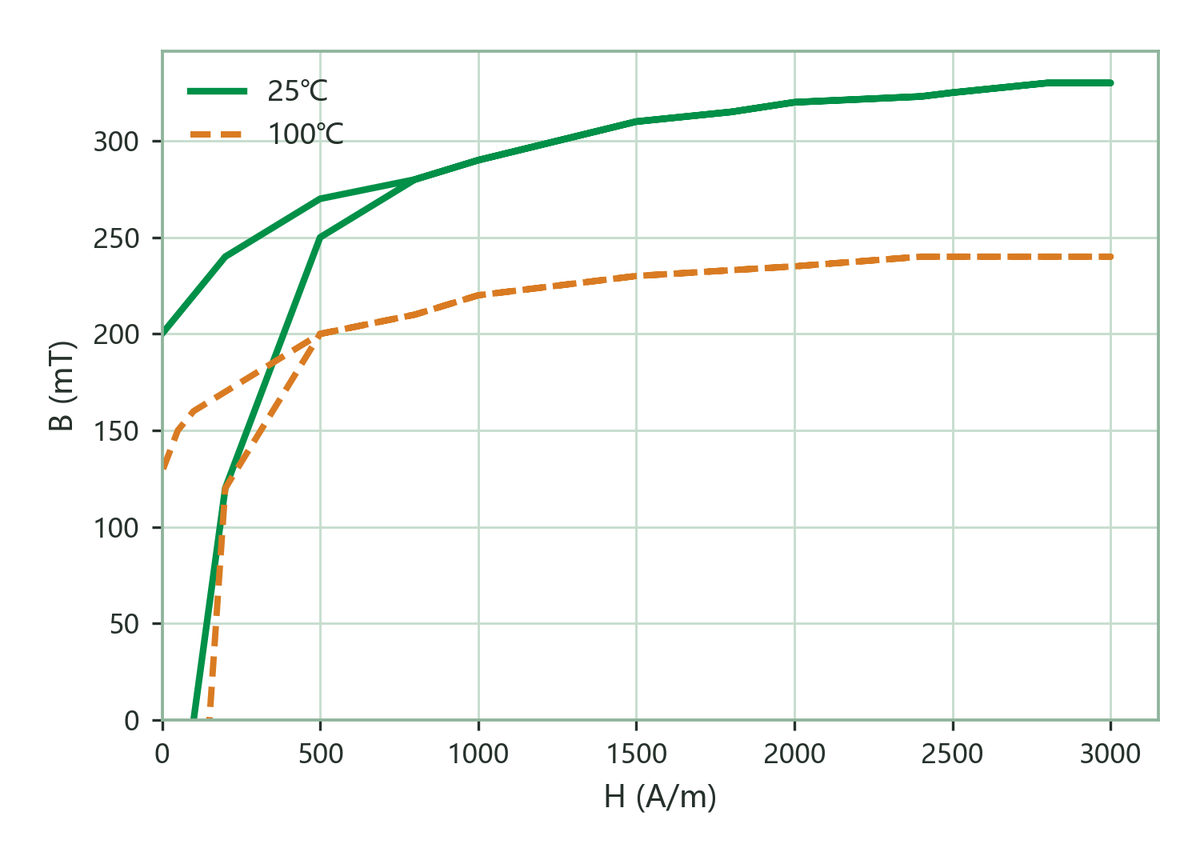

飽和磁通密度 Bs
Saturation Flux Density		3000 A/m · 25 ℃ · 100 Hz335mT
3000 A/m · 100 ℃ · 100 Hz240
殘留磁通密度 Br
Remanence		3000 A/m · 25 ℃ · 100 Hz200mT
3000 A/m · 100 ℃ · 100 Hz130
矯頑力 Hc
Coercivity		3000 A/m · 25 ℃ · 100 Hz140A/m
3000 A/m · 100 ℃ · 100 Hz140

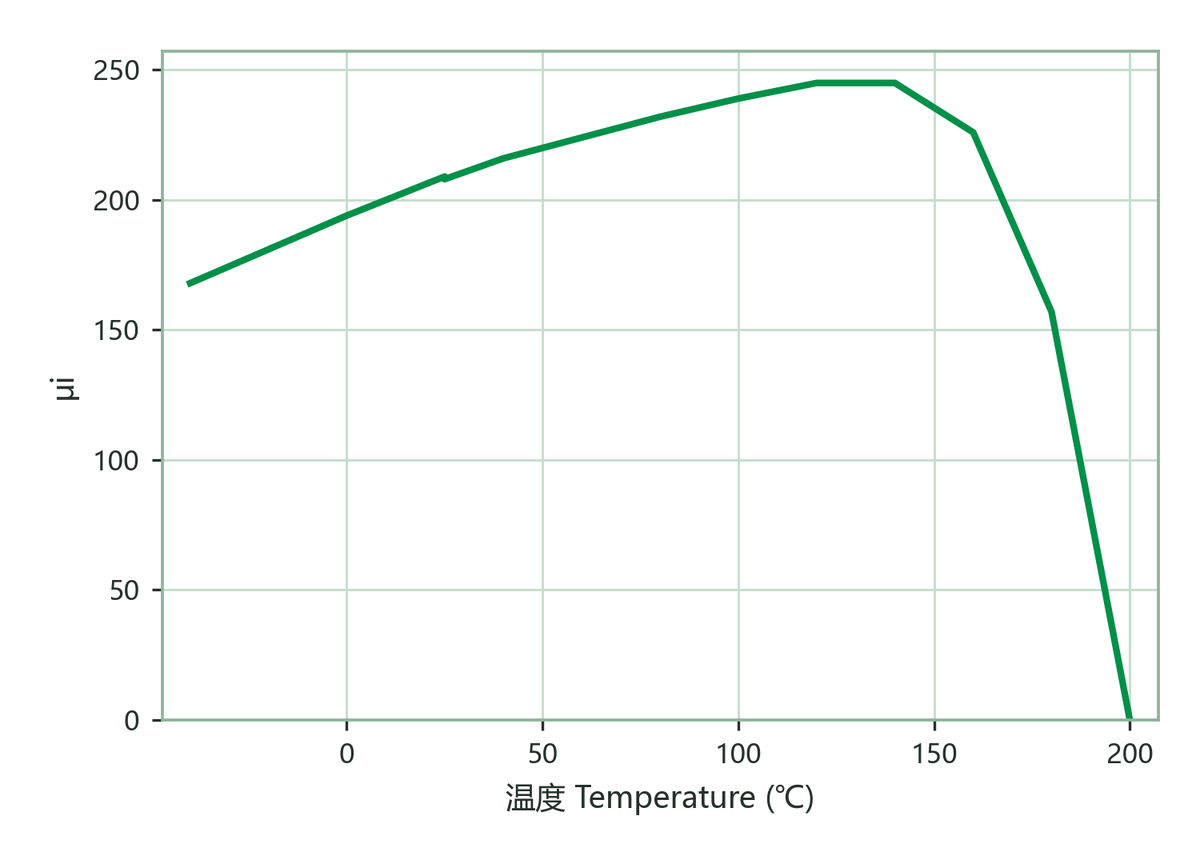

αμr（溫度係數）
Temperature coefficient of permeability		20～60 ℃10×10⁻⁶/K

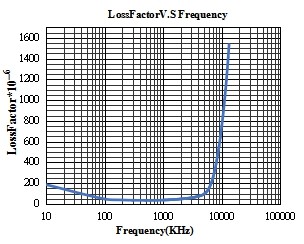

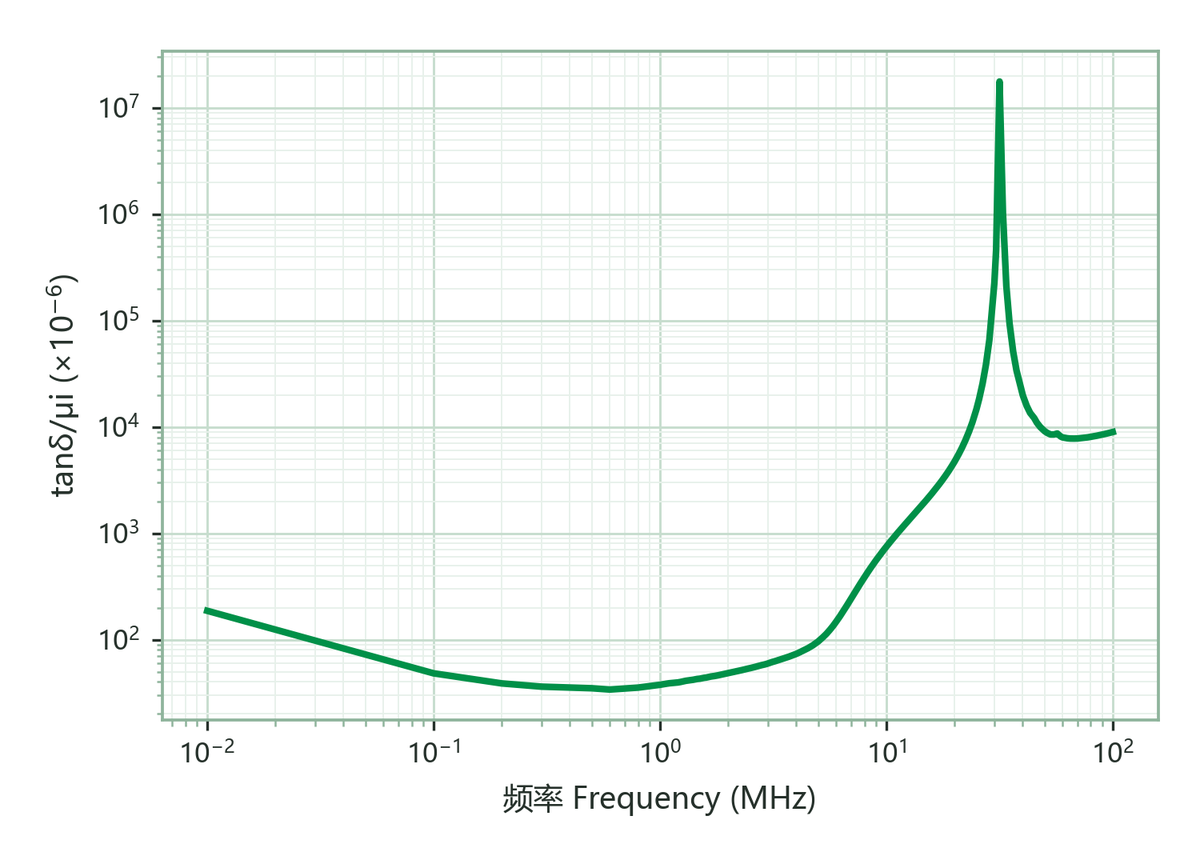

相對損耗因子 tanδ/μi
Relative Loss Factor		0.5 MHz & <0.2 mT35×10⁻⁶
2.5 MHz & <0.2 mT45
居里溫度 Tc
Curie Temp.		100 kHz & <0.2 mT>140℃
密度 D
Density		阿基米德法
Archimedes method		4.9g/cm³
電阻率 ρ
Volume Resistivity		直流電流
DC Current		10⁷Ω·m

備註：各項數值均為環形磁芯T31×19×8測得的典型數值，由於幾何形狀和尺寸的影響，產品規格將與這些資料有所差異。
