TM65 高頻電感功率材料

產品代號
化學式
外觀
特性
TM65 為高頻電感用錳鋅功率鐵氧體，初始磁導率（μi）1300 為 700 kHz 以上群組最高，飽和磁通密度（Bs）540 mT（25 ℃）／440 mT（100 ℃），居里溫度高於 240 ℃。損耗谷底在熱態：1 MHz／50 mT 由 25 ℃ 的 250 kW/m³ 降到 100 ℃ 的 180 kW/m³，800 kHz／60 mT 為 300 → 220 kW/m³，1 MHz／30 mT 僅 70 → 50 kW/m³；100 ℃ 殘留磁通密度（Br）50 mT 把磁滯損壓低。在同一顆 UD 磁芯的八材質直流偏磁實測中，220 nH 檔 100 ℃ I@90 % 達 47.3 A，與 TM59 同級而高頻損耗更低，這正是單匝、大電流、MHz 級電感所要的組合。在 700 kHz–5 MHz 群中，TM65 以 μi 與偏磁能力區隔：1 MHz 以上的變壓器、高頻損耗優先時選 TM61；2 MHz 以上選 TM63。500 kHz／100 mT 為 600 → 630 kW/m³，700 kHz 以下大磁通的工作點仍以 TM59 為主。
品名
特長
用途
典型應用為 CPU／GPU 供電的 VRM 與 TLVR 電感、POL 高頻電感、1 MHz 級 DC-DC 電感與變壓器。
附件下載

特性 Characteristic	條件 Condition	25 ℃	100 ℃	單位 Unit

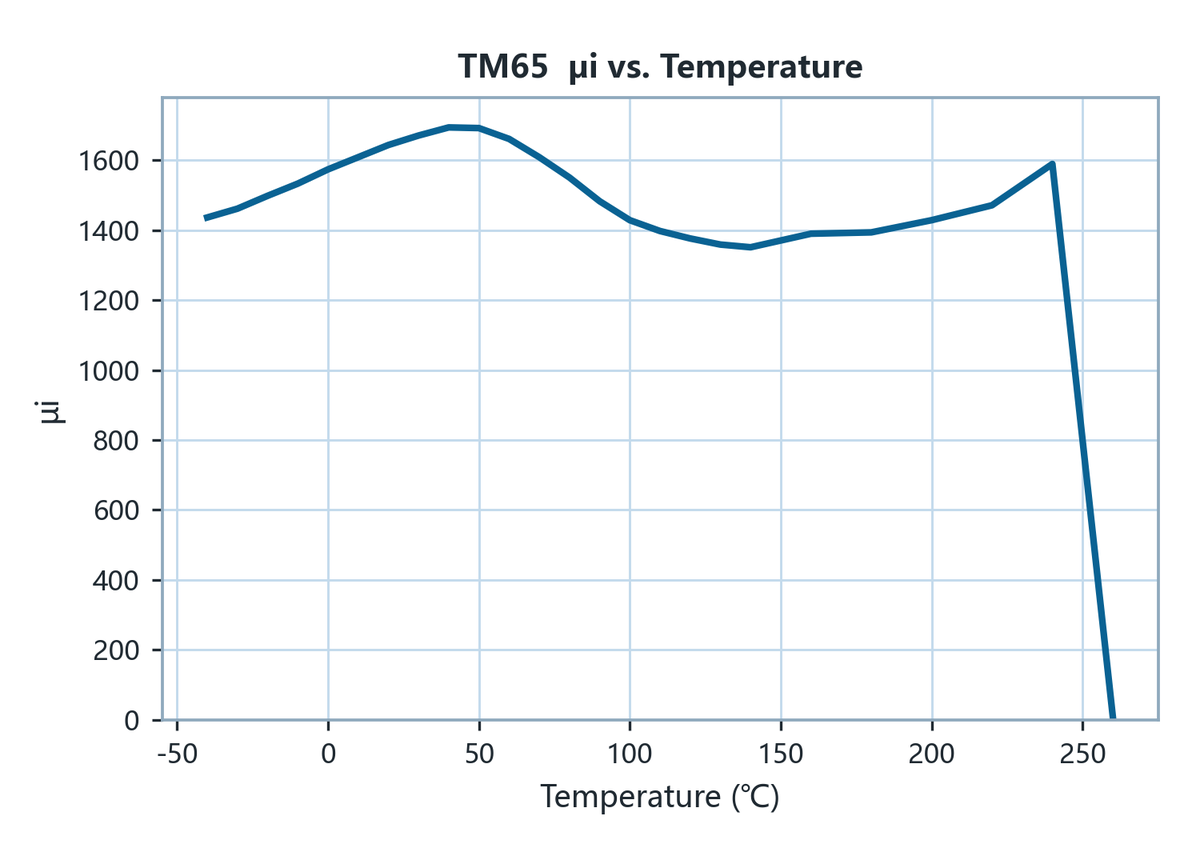

初始磁導率 Initial Permeability μi	100 kHz & <0.2 mT	1300±25%

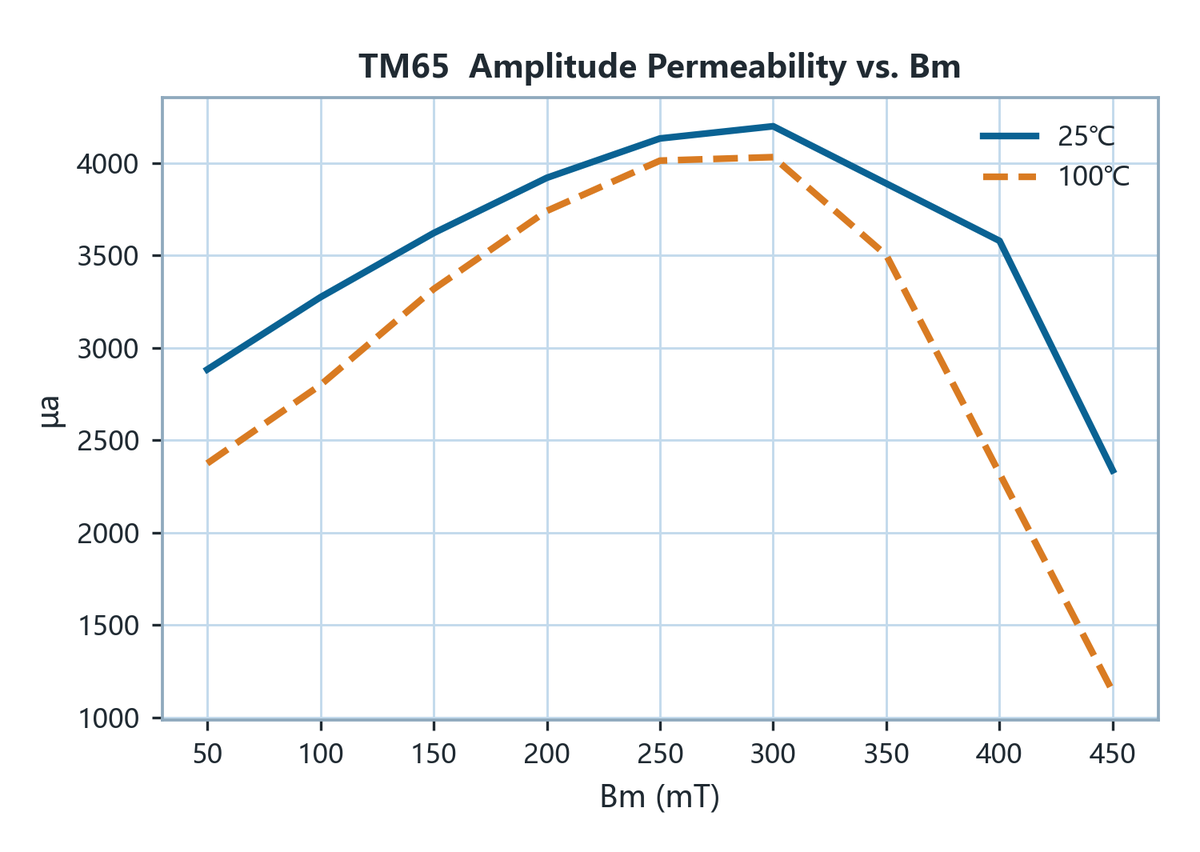

增幅磁導率 Amplitude Permeability μa	25 kHz/400 mT	> 2400	> 2400

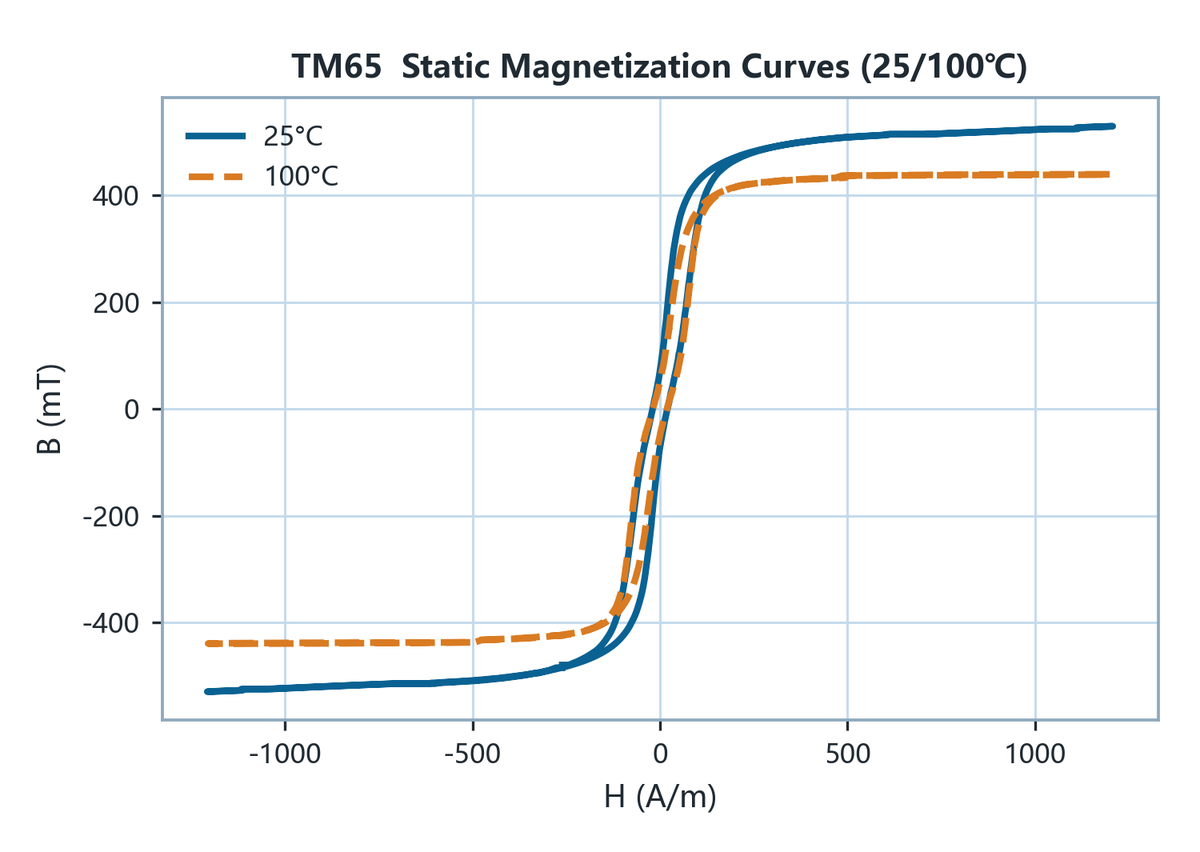

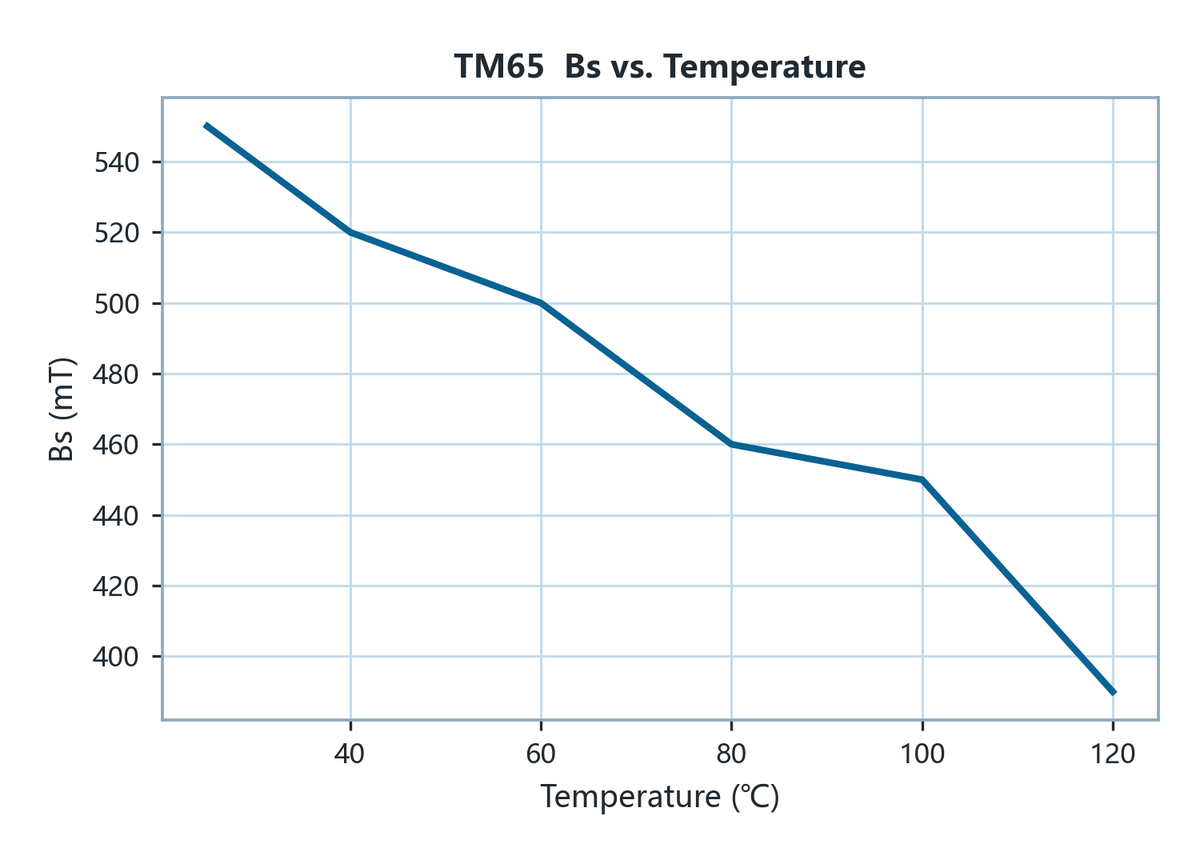

飽和磁通密度 Saturation Flux Density Bs	1200 A/m 100 Hz	540	440	mT
殘留磁通密度 Remanence Br	1200 A/m 100 Hz	70	50	mT
矯頑力 Coercivity Hc	1200 A/m 100 Hz	15	20	A/m
相對損耗因子 Loss Factor	100 kHz & <0.2 mT	<15		10⁻⁶
居里溫度 Curie Temperature Tc	100 kHz & <0.2 mT	>240		℃
密度 Density D	阿基米德法 Archimedes method	>4.85		g/cm³
電阻率 Electrical Resistivity ρ	直流電流 DC Current	>10		Ω·m
