TM50A 高頻高磁導率功率材料

產品代號
化學式
外觀
特性

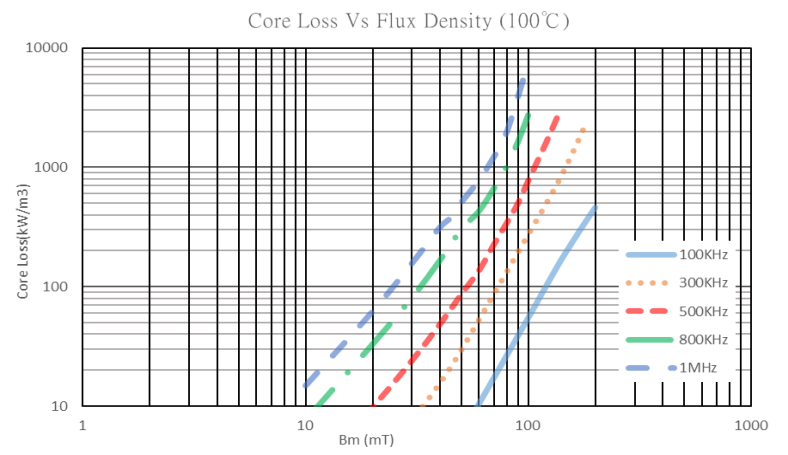

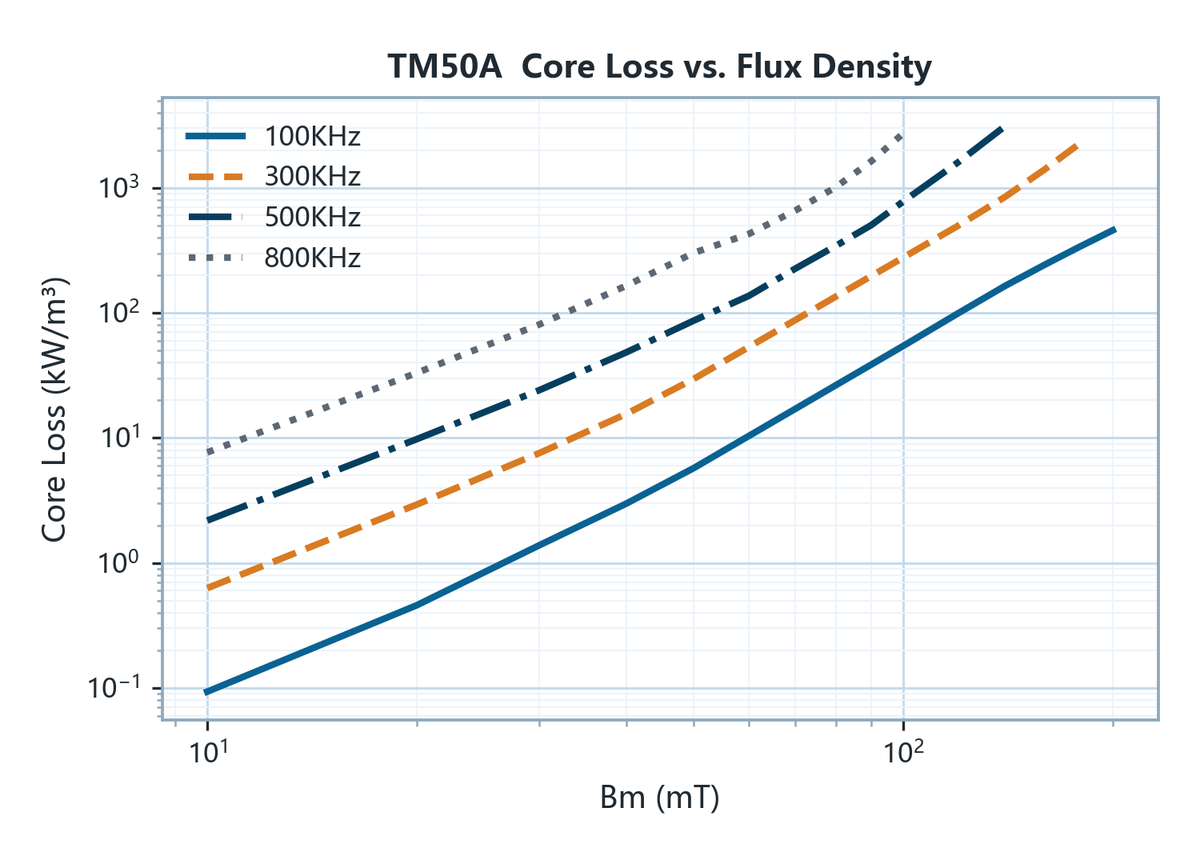

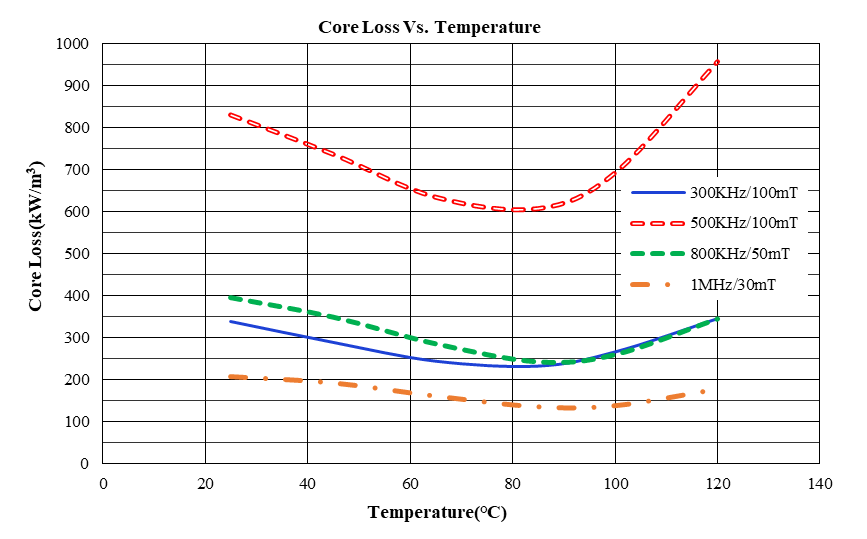

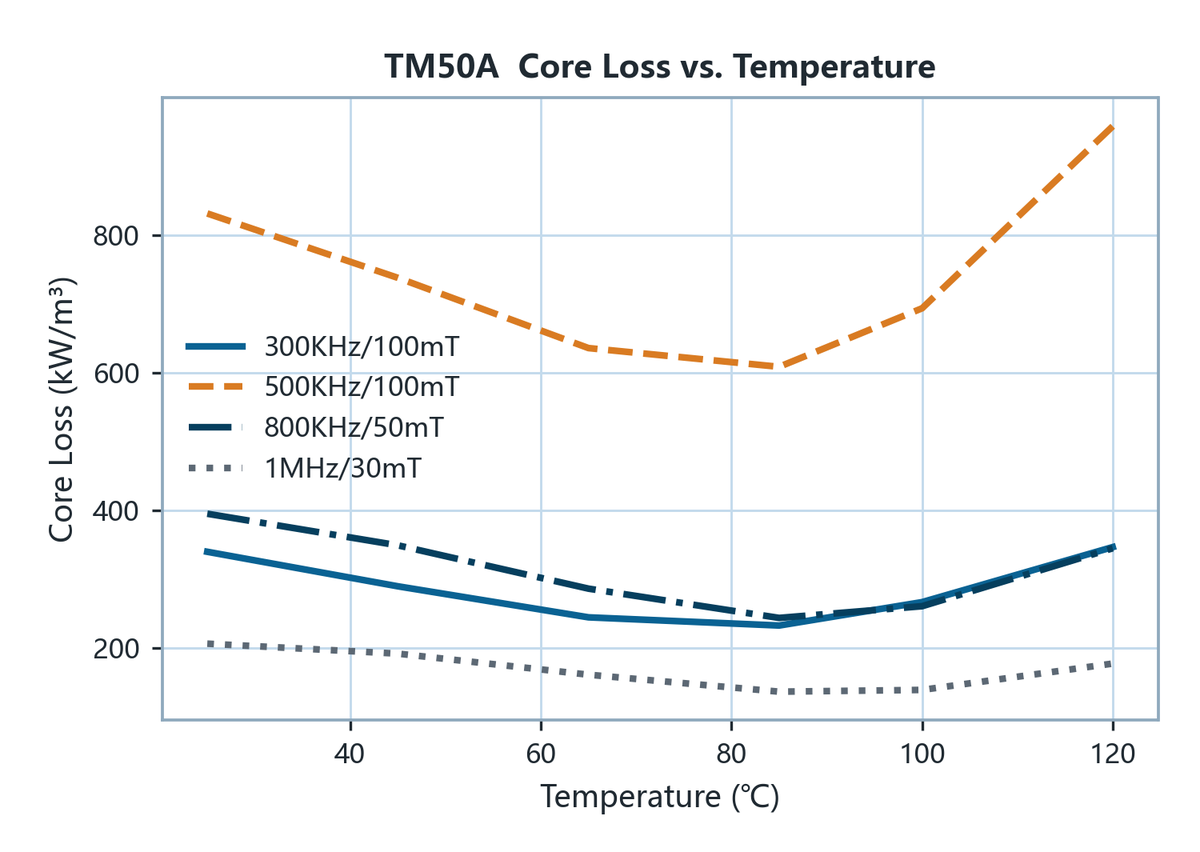

TM50A 為高頻高磁導率錳鋅功率鐵氧體，初始磁導率（μi）2500 為高頻群最高，飽和磁通密度（Bs）550 mT（25 ℃）／450 mT（100 ℃），居里溫度高於 240 ℃。高 μi 與 450 mT 的熱態 Bs 讓它在 300–500 kHz 能承受較大的磁通擺幅，25 kHz／400 mT 的增幅磁導率（μa）在 100 ℃ 仍大於 3500：500 kHz／100 mT 為 800 → 700 kW/m³，500 kHz／50 mT 為 120 → 100 kW/m³，300 kHz／100 mT 在 25 ℃ 僅 150 kW/m³；100 ℃ 矯頑力（Hc）8 A/m、殘留磁通密度（Br）70 mT。1 MHz／30 mT 為 210 → 150 kW/m³，只適合低磁通工作點，有效覆蓋頻率以 500 kHz 為界。在高頻群中，TM50A 與 TM59 成對：需要高 μi 減少匝數、或磁通擺幅偏大時選 TM50A；500 kHz 以上或追求熱態最低損耗（500 kHz／50 mT 100 ℃ 50 kW/m³）與最低 Br 選 TM59。300 kHz／100 mT 由 25 ℃ 的 150 升到 100 ℃ 的 280 kW/m³，熱設計要按熱態值估。
品名
特長
在高频≧500KHz有相对更低的能量损耗密度，以及相对较高的饱和磁通密度，是一种高频率的多用途铁氧体材料，特别适合于功率电感的应用。可提供的各式形状和环形的产品外形。
用途
典型應用為 300–500 kHz 的 LLC 諧振變壓器與諧振電感、通訊與伺服器電源、中高頻半橋變壓器。
附件下載

特性 Characteristic	條件 Condition	25 ℃	100 ℃	單位 Unit

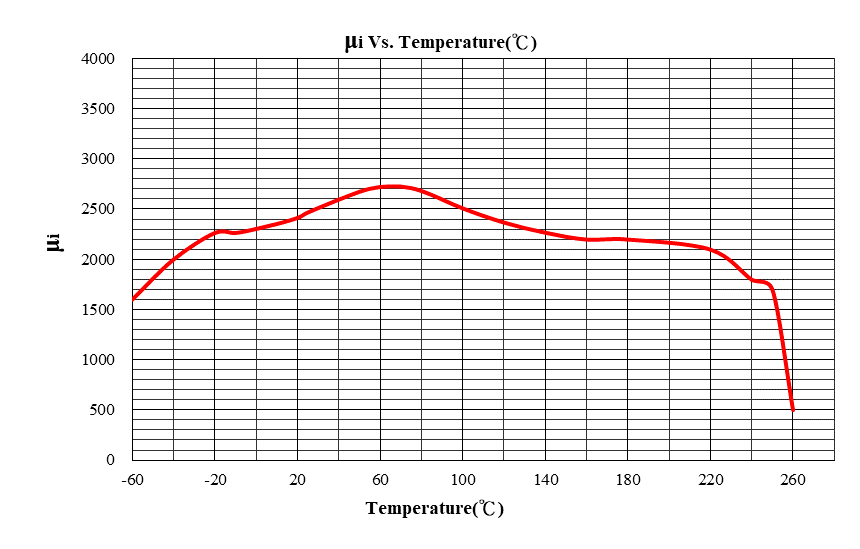

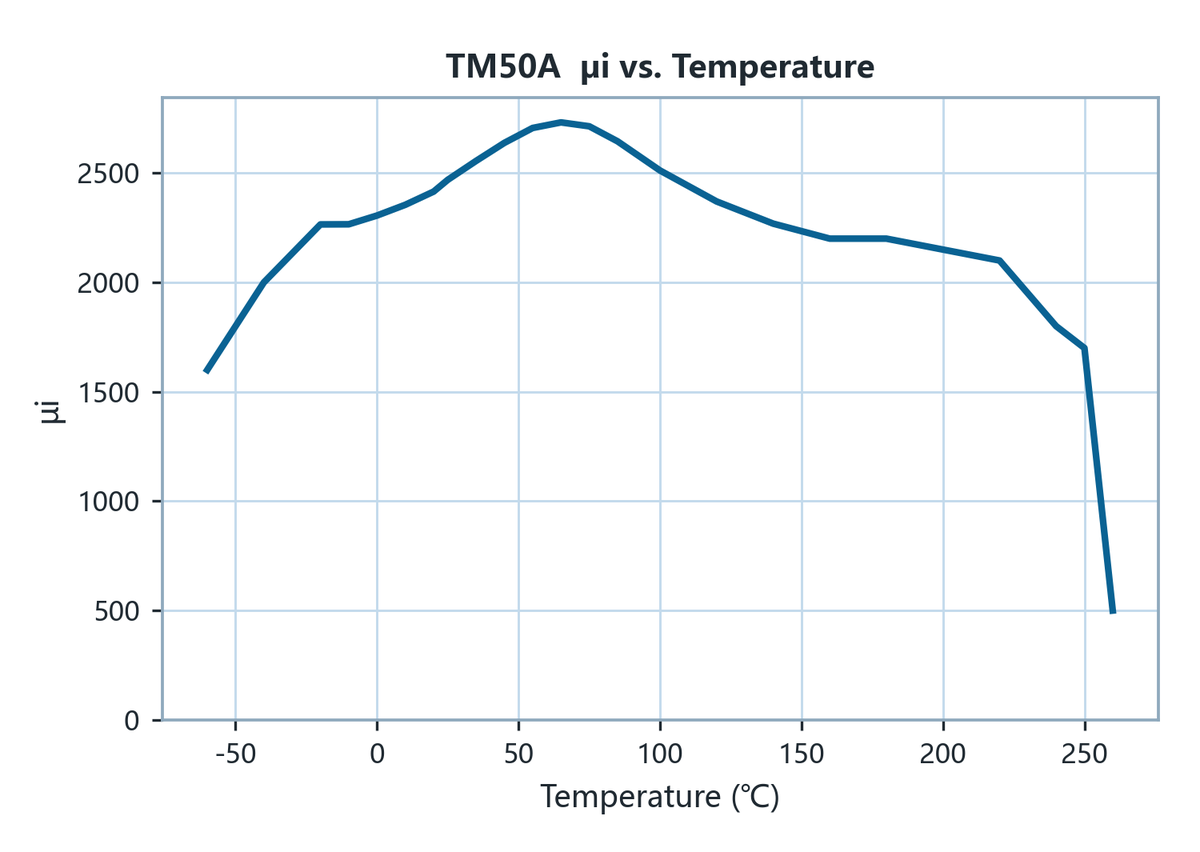

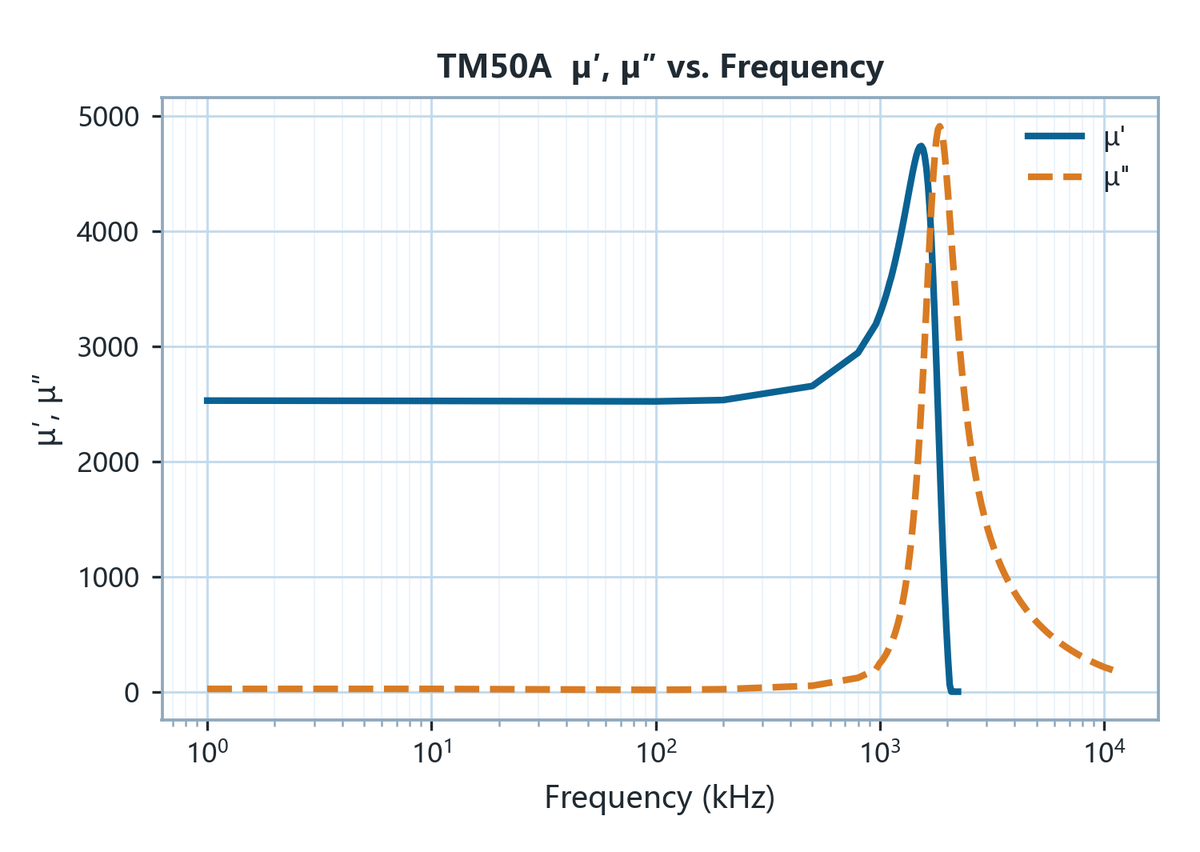

初始磁導率 Initial Permeability μi	100 kHz & <0.2 mT	2500±25%

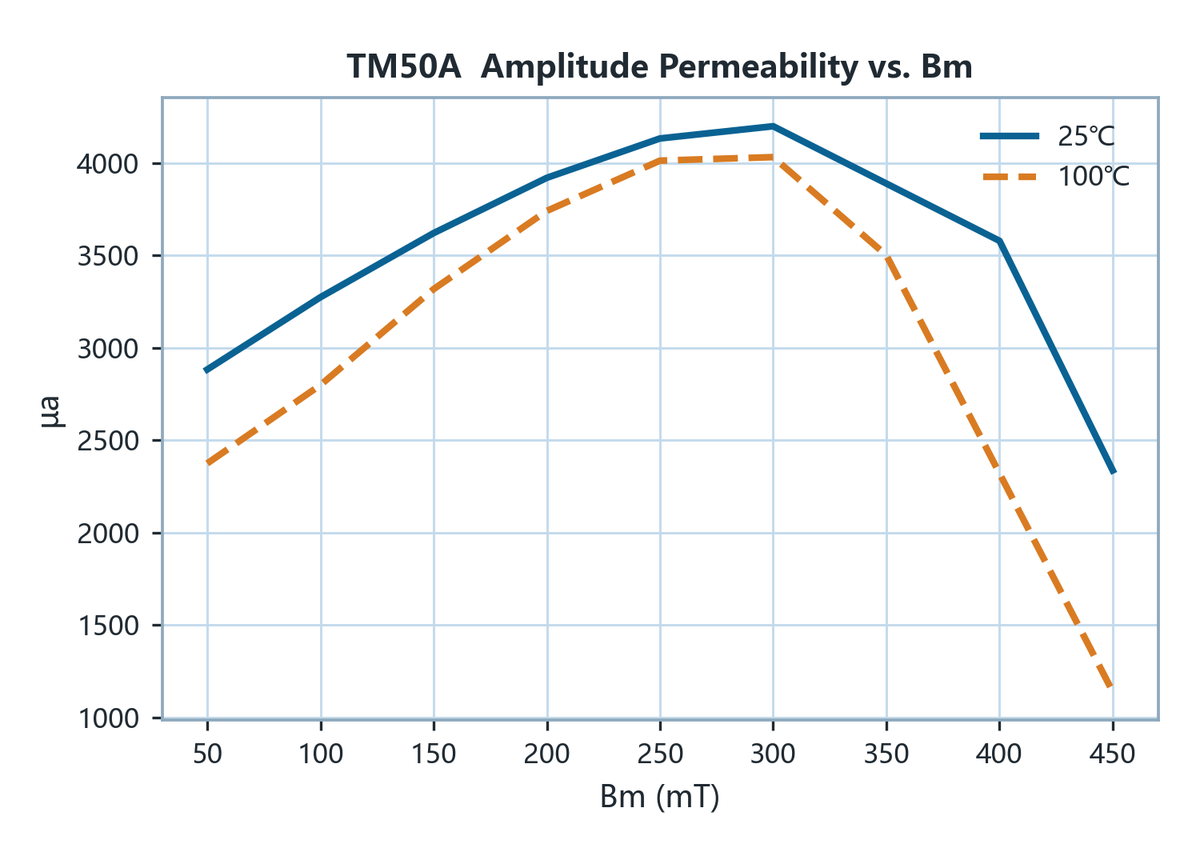

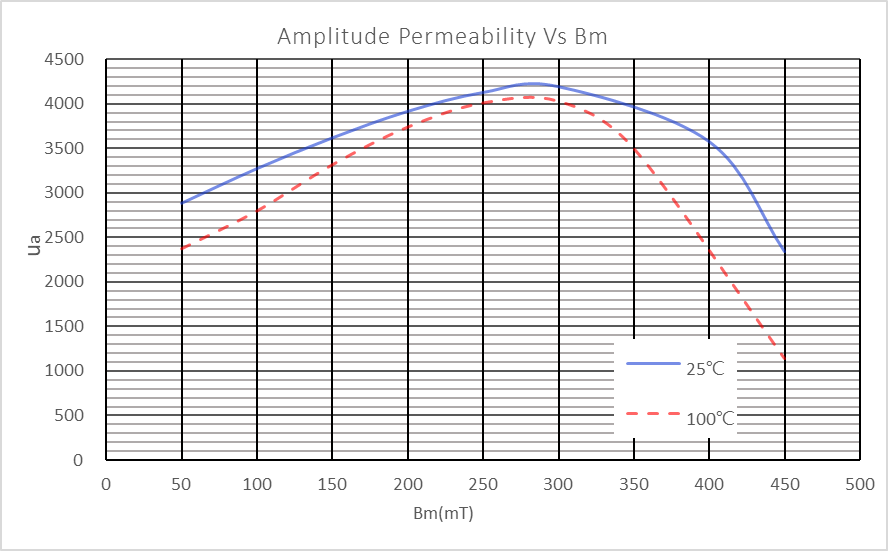

增幅磁導率 Amplitude Permeability μa	25 kHz/400 mT	> 3500	> 3500

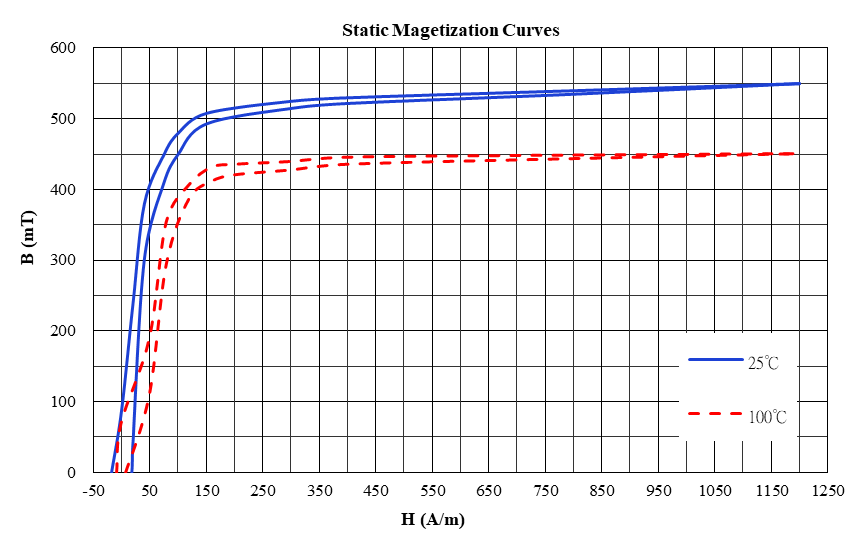

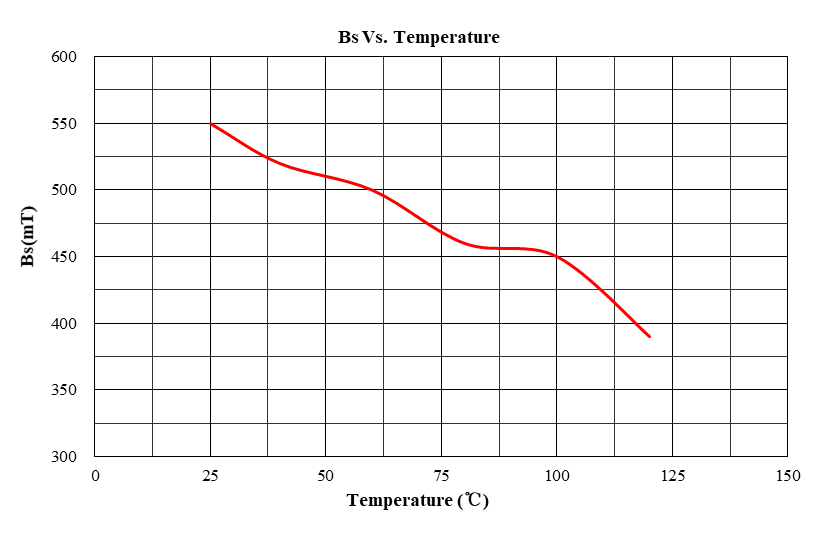

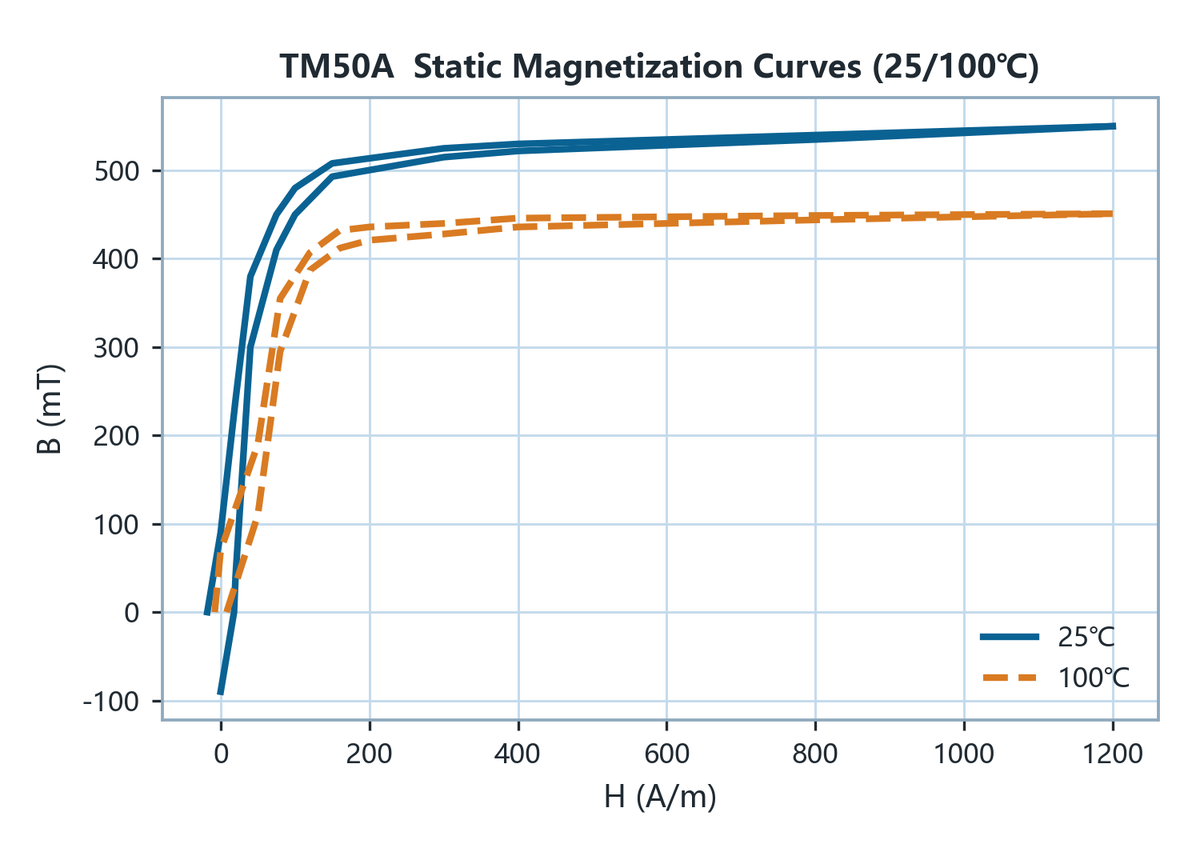

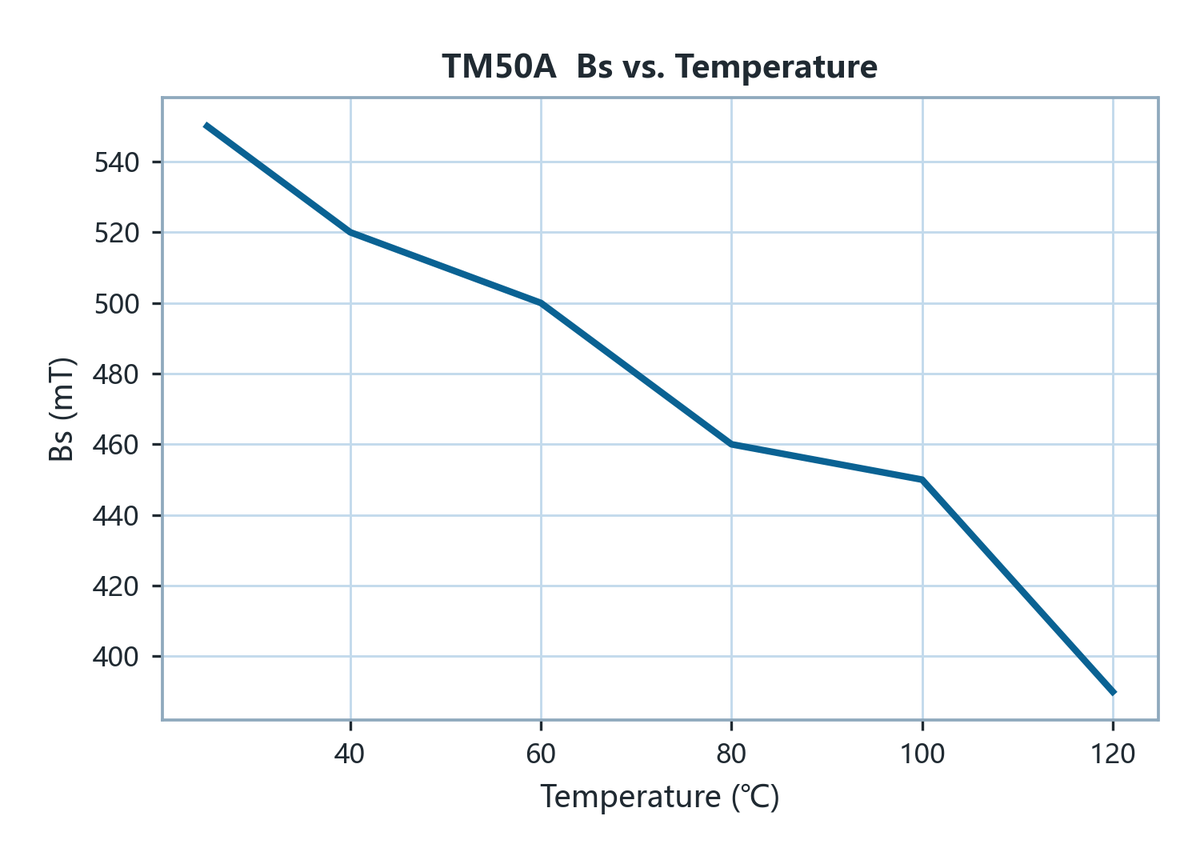

飽和磁通密度 Saturation Flux Density Bs	1200 A/m 100 Hz	550	450	mT
殘留磁通密度 Remanence Br	1200 A/m 100 Hz	90	70	mT
矯頑力 Coercivity Hc	1200 A/m 100 Hz	18	8	A/m
相對損耗因子 Loss Factor	100 kHz & <0.2 mT	<5		10⁻⁶
居里溫度 Curie Temperature Tc	100 kHz & <0.2 mT	>240		℃
密度 Density D	阿基米德法 Archimedes method	>4.85		g/cm³
電阻率 Electrical Resistivity ρ	直流電流 DC Current	>10		Ω·m
