TM80 寬溫低損耗功率材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

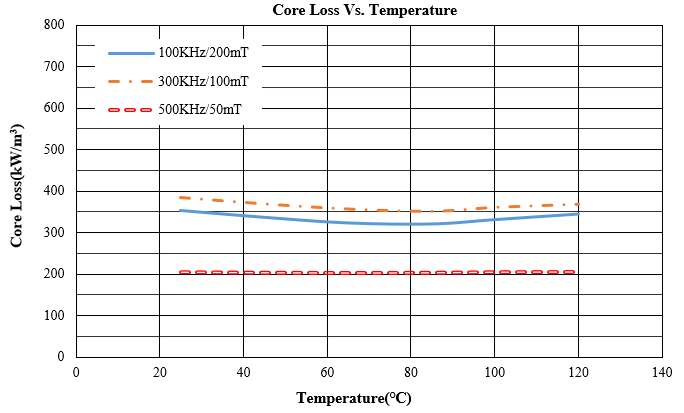

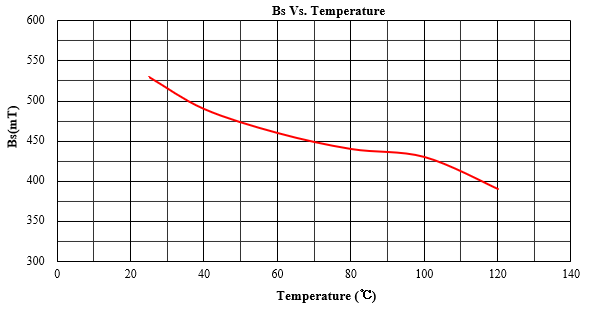

    TM80 為寬溫低損耗錳鋅功率鐵氧體，初始磁導率（μi）3000，飽和磁通密度（Bs）520 mT（25 ℃）／420 mT（100 ℃），居里溫度高於 230 ℃。磁芯損耗在 25 ℃ 與 100 ℃ 之間幾乎持平（100 kHz／200 mT：350 → 330 kW/m³；500 kHz／50 mT：200 → 200 kW/m³），沒有傳統功率材「常溫損耗偏高、要靠升溫才進入低損耗區」的谷底效應，冷啟動與滿載熱態的效率同樣可預期；100 ℃ 仍有 420 mT 的 Bs 與 7 A/m 的低矯頑力，讓變壓器在大磁通擺幅下保有飽和裕度。在寬溫三支中，TM80 是 100 kHz 高磁通段的基準：工作點偏向 300 kHz／100 mT 選 TM81；磁芯溫度會長時間停在 120–140 ℃ 則選 TM83。

  • 品名

  • 特長

    宽温度区间内低能量损耗密度，以及相对较高的饱和磁通密度，中高频率的多用途铁氧体材料，可用于电源变压器、电感和滤波器材料。可提供的各式形状和环形的产品外形。

  • 用途

    典型應用為 100–300 kHz 的開關電源主變壓器與正激／反激變壓器，尤其是環境溫度變化大的車載、戶外與工業電源。

  • 附件下載附件下載

產品介紹

電磁特性 Magnetic Characteristics

特性
Characteristic		條件
Condition		25 ℃100 ℃單位
Unit

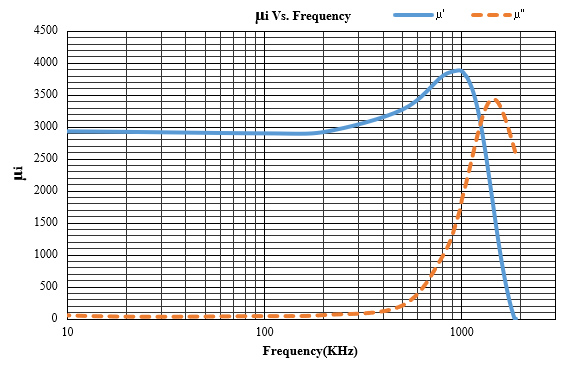

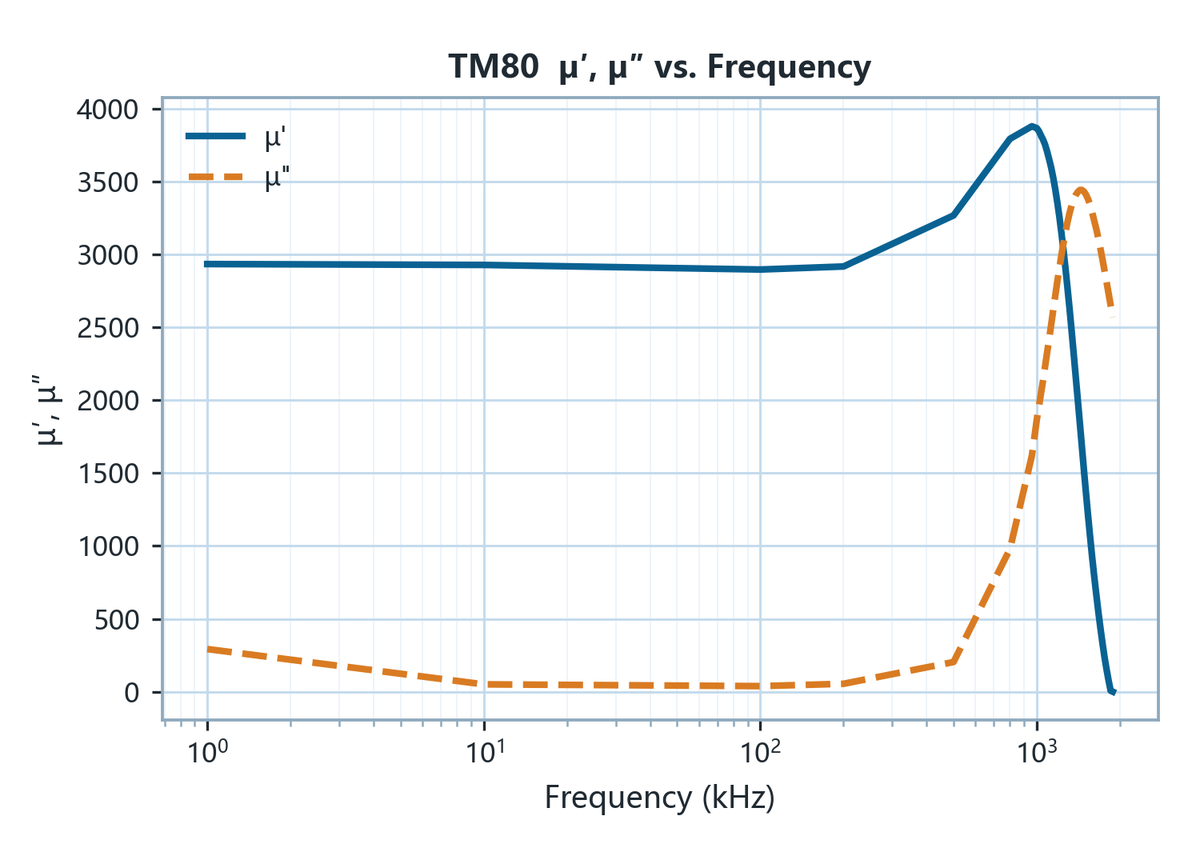

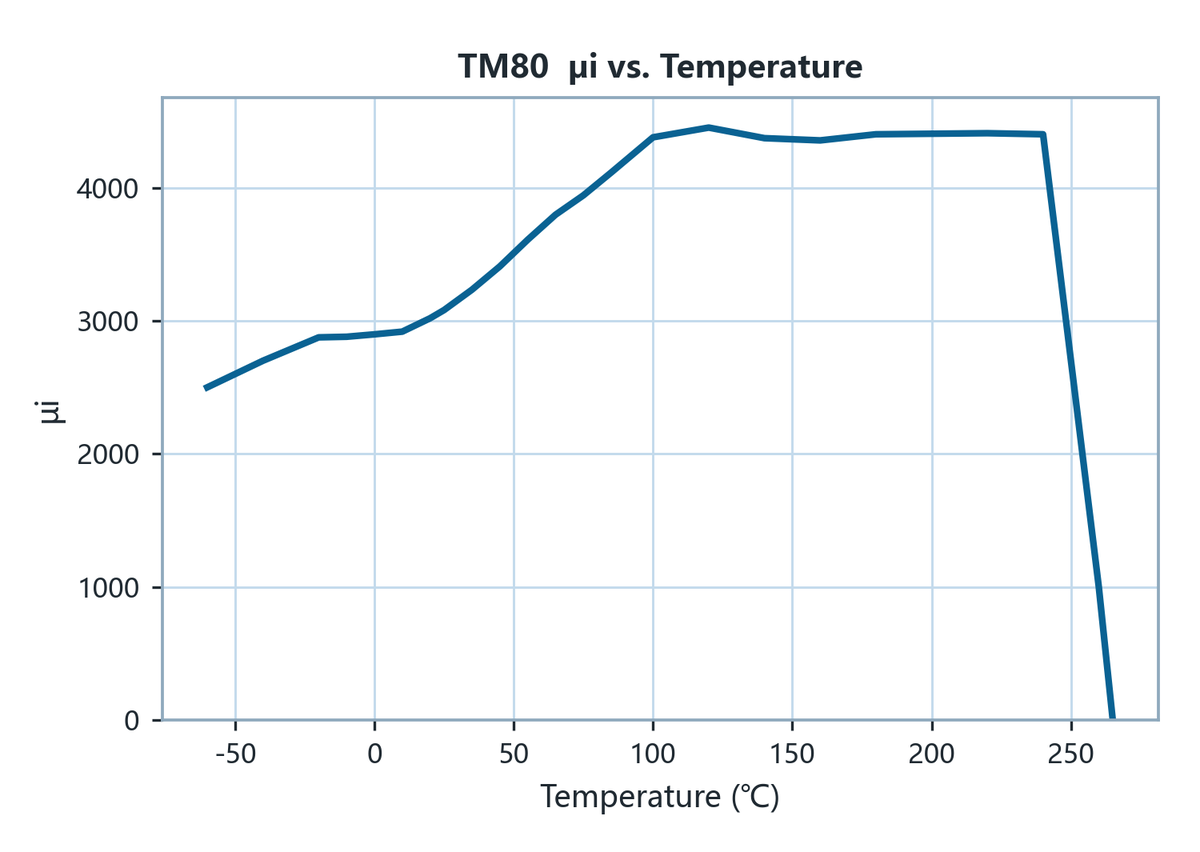

初始磁導率
Initial Permeability μi		100 kHz & <0.2 mT3000±25%

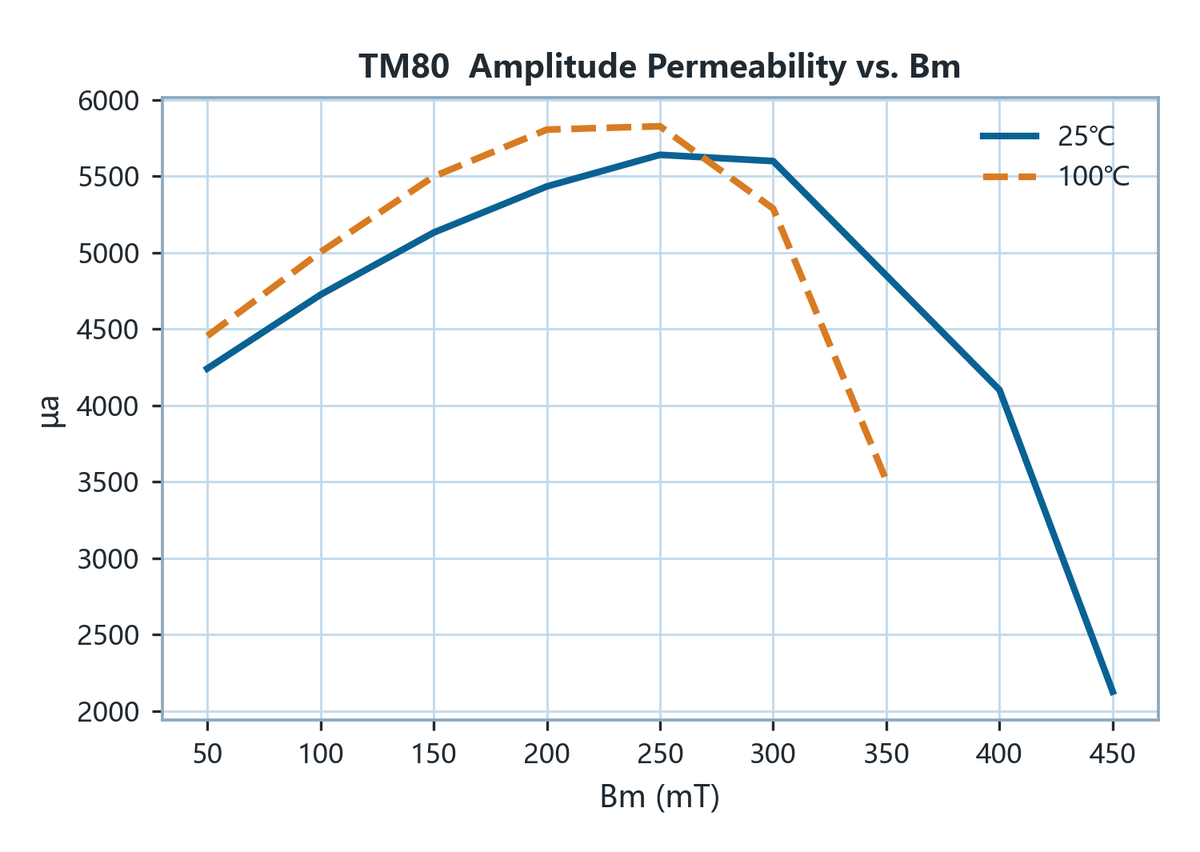

增幅磁導率
Amplitude Permeability μa		25 kHz/400 mT> 4000> 4000

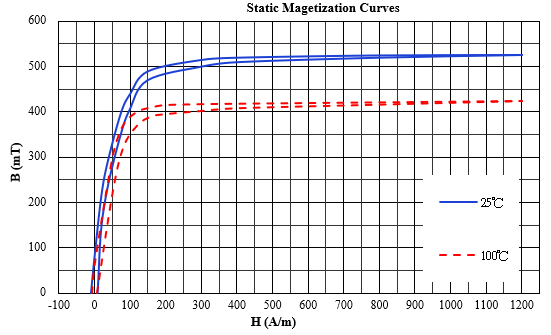

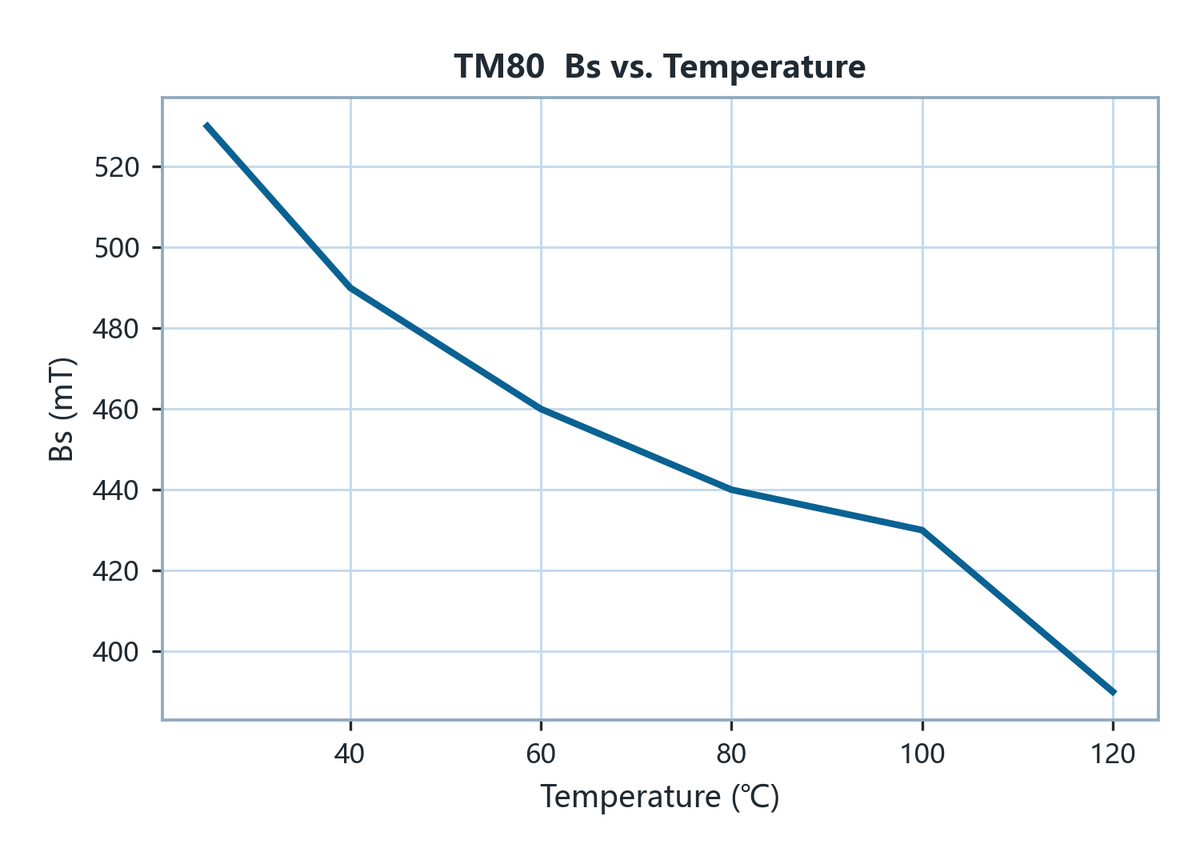

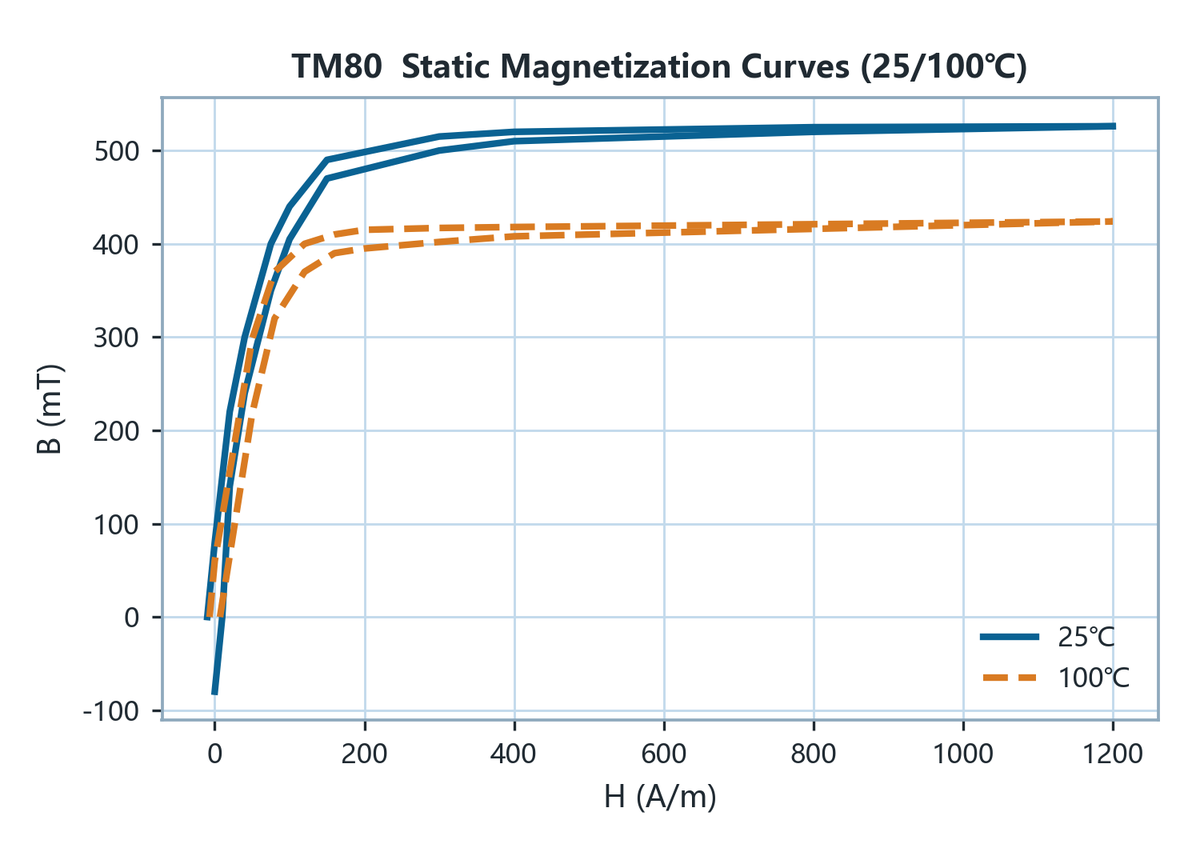

飽和磁通密度
Saturation Flux Density Bs		1200 A/m 100 Hz520420mT
殘留磁通密度
Remanence Br		1200 A/m 100 Hz8060mT
矯頑力
Coercivity Hc		1200 A/m 100 Hz107A/m
相對損耗因子
Loss Factor		100 kHz & <0.2 mT<610⁻⁶

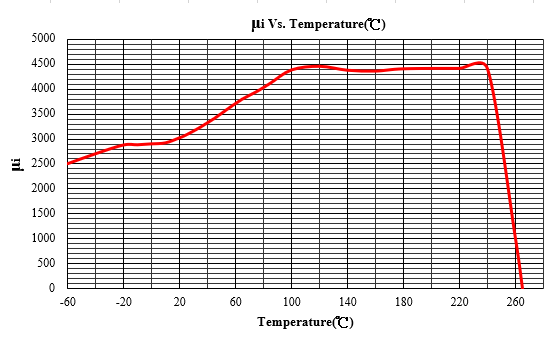

居里溫度
Curie Temperature Tc		100 kHz & <0.2 mT>230℃
密度
Density D		阿基米德法 Archimedes method>4.8g/cm³
電阻率
Electrical Resistivity ρ		直流電流 DC Current>5.5Ω·m

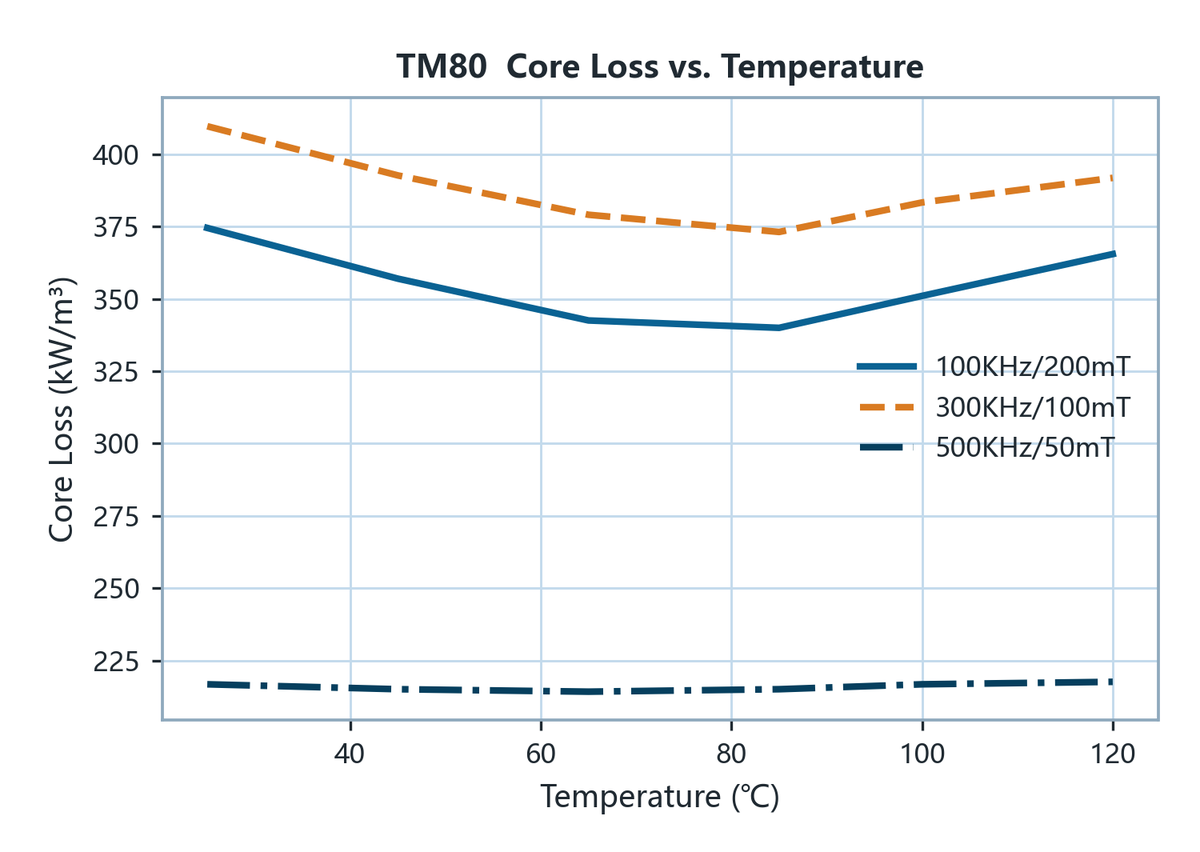

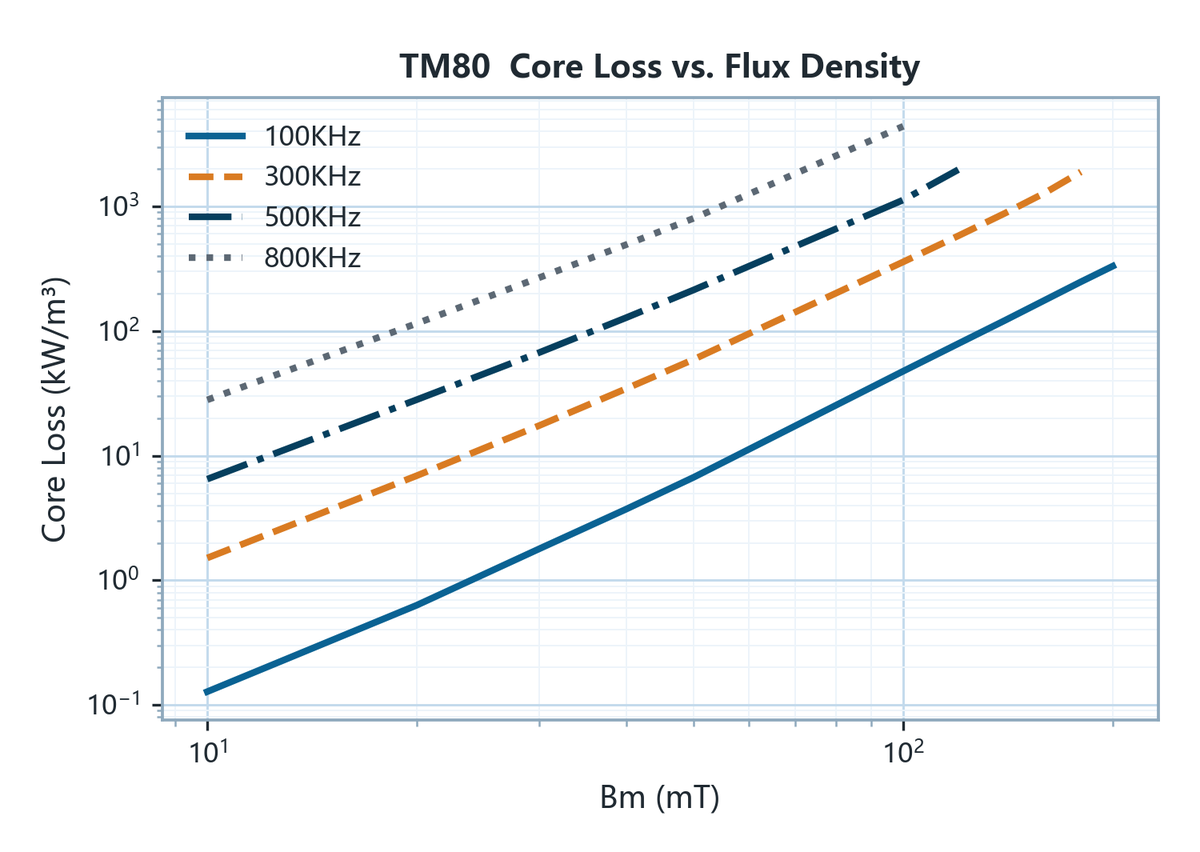

功率損耗 Pcv Power Loss · kW/m³

測試條件
Condition		25 ℃100 ℃
100 kHz/200 mT350330
300 kHz/100 mT380360
500 kHz/50 mT200200

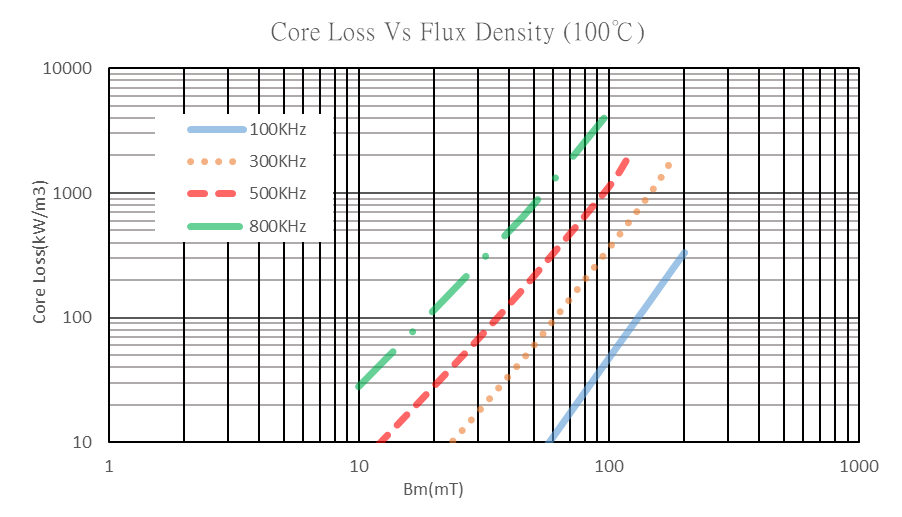

Steinmetz 係數 Pcv = K·f^α·B^β

頻段
Range		Kαβ
100 ≤2001.09E-071.75532.63056
100 ≤5004.03E-071.716952.40254
