TM71 高磁導率功率材料

  • 產品代號

  • 化學式

  • 外觀

  • 特性

    TM71 為高磁導率錳鋅功率鐵氧體，初始磁導率（μi）3800 為功率系列最高，飽和磁通密度（Bs）550 mT（25 ℃）／425 mT（100 ℃），居里溫度高於 255 ℃。矯頑力（Hc）僅 6 A/m（25 ℃）／2.5 A/m（100 ℃），100 kHz 相對損耗因子低於 4×10⁻⁶：高 μi 與低 Hc 讓同一激磁電感的匝數最少、激磁電流最小，脈衝的頂降與回復都快。但損耗對溫度敏感：100 kHz／200 mT 由 25 ℃ 的 400 kW/m³ 升到 100 ℃ 的 1100 kW/m³，500 kHz／50 mT 為 190 → 525 kW/m³，磁芯升溫後不再是低損耗材料。在 300 kHz 以下功率材中，TM71 以 μi 而非損耗取勝：磁芯長時間高溫或大磁通擺幅的主變壓器改用 TM80／TM83。25 ℃ 條件下它的直流偏磁表現領先，到 100 ℃ 優勢隨損耗上升而消失，選用必須以實際磁芯溫度為準。

  • 品名

  • 特長

    高磁通密度以及高磁导率的锰锌铁氧体材料适用于低中频电路应用，如电源变压器、电感器、LED驱动器和电源适配器。适合的产品形状通常包括EE、EI和EFD等形状。

  • 用途

    典型應用為閘極驅動與脈衝變壓器、訊號隔離變壓器、低磁通的儲能與濾波電感。

  • 附件下載附件下載

產品介紹

電磁特性 Magnetic Characteristics

特性
Characteristic		條件
Condition		25 ℃100 ℃單位
Unit

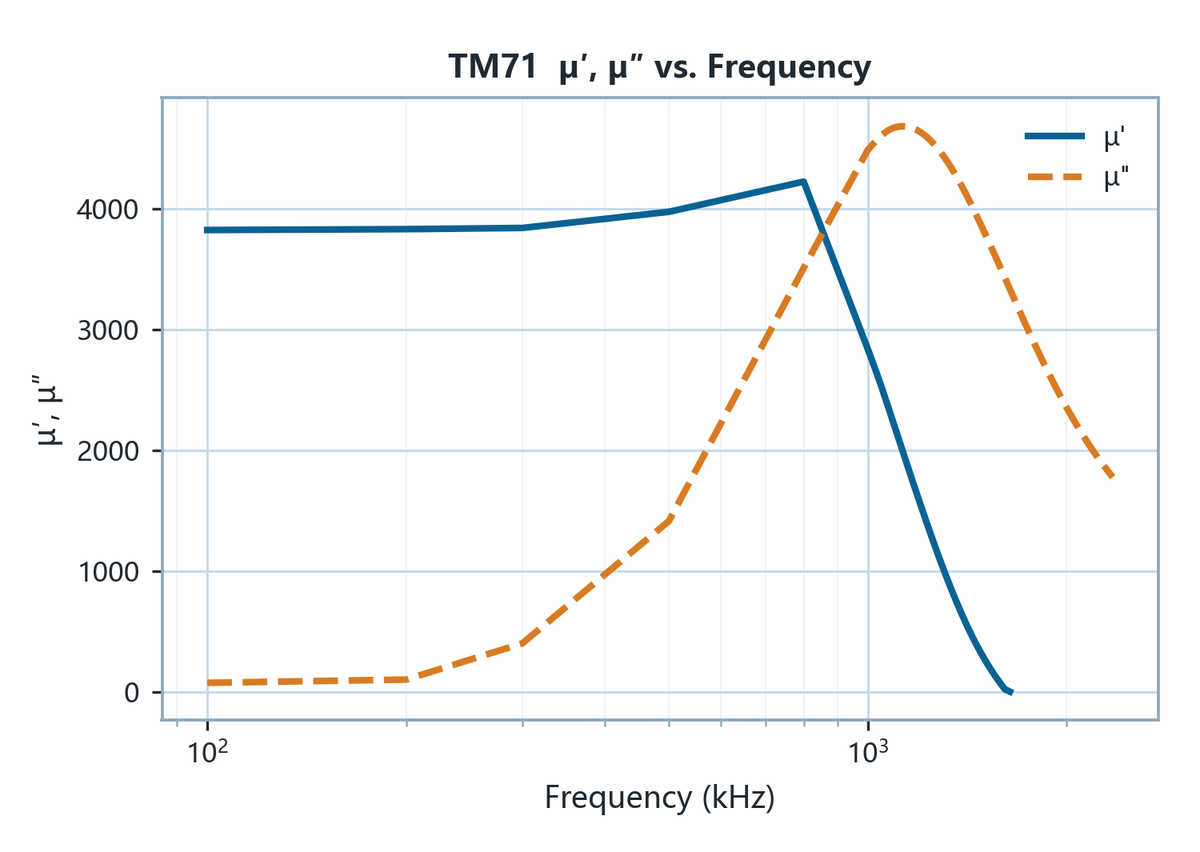

初始磁導率

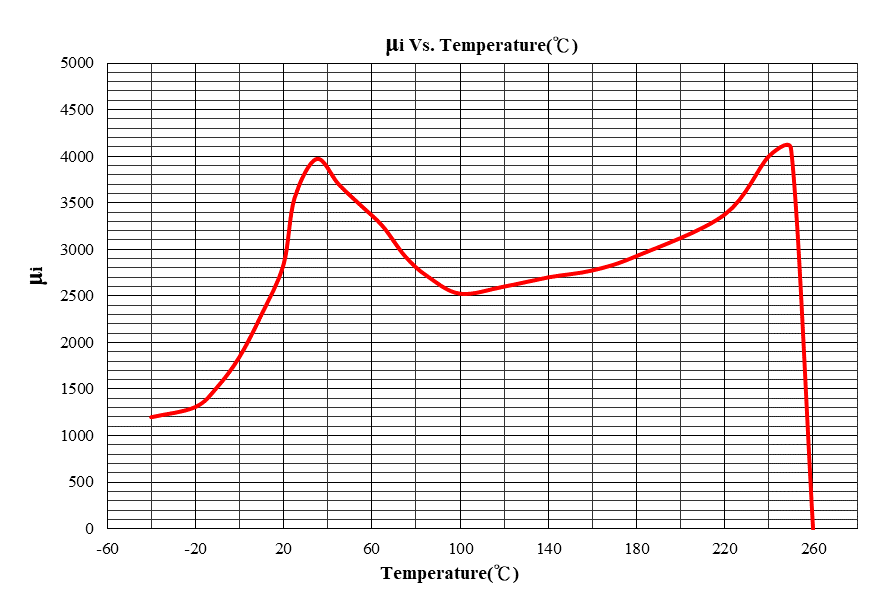

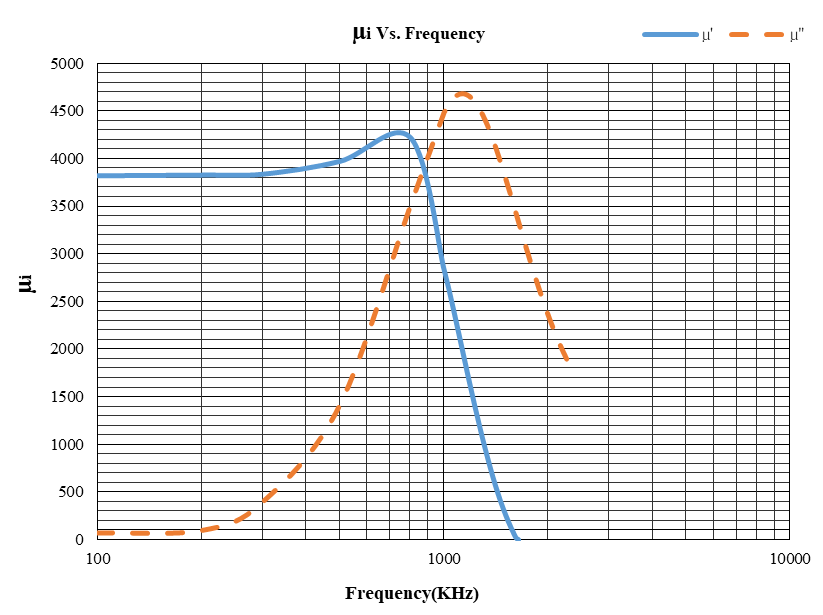

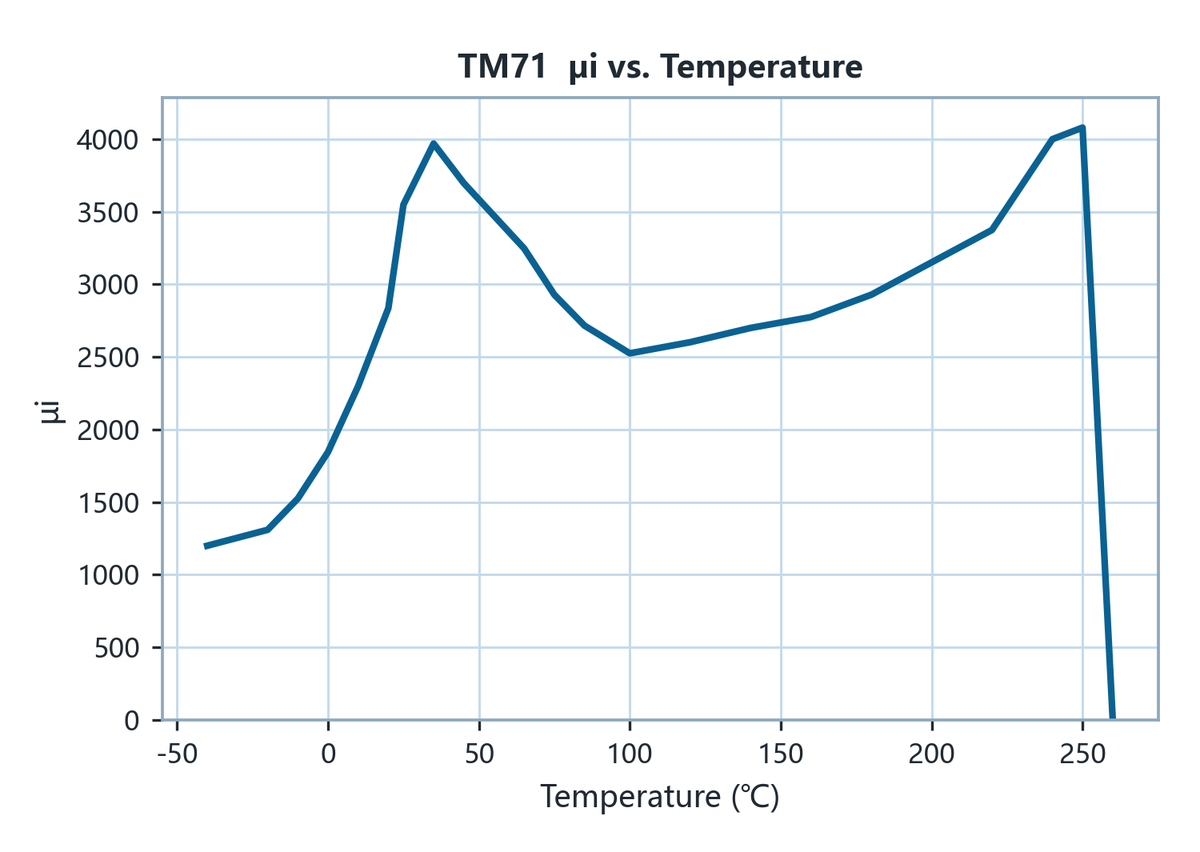

Initial Permeability μi		100 kHz & <0.2 mT3800±25%

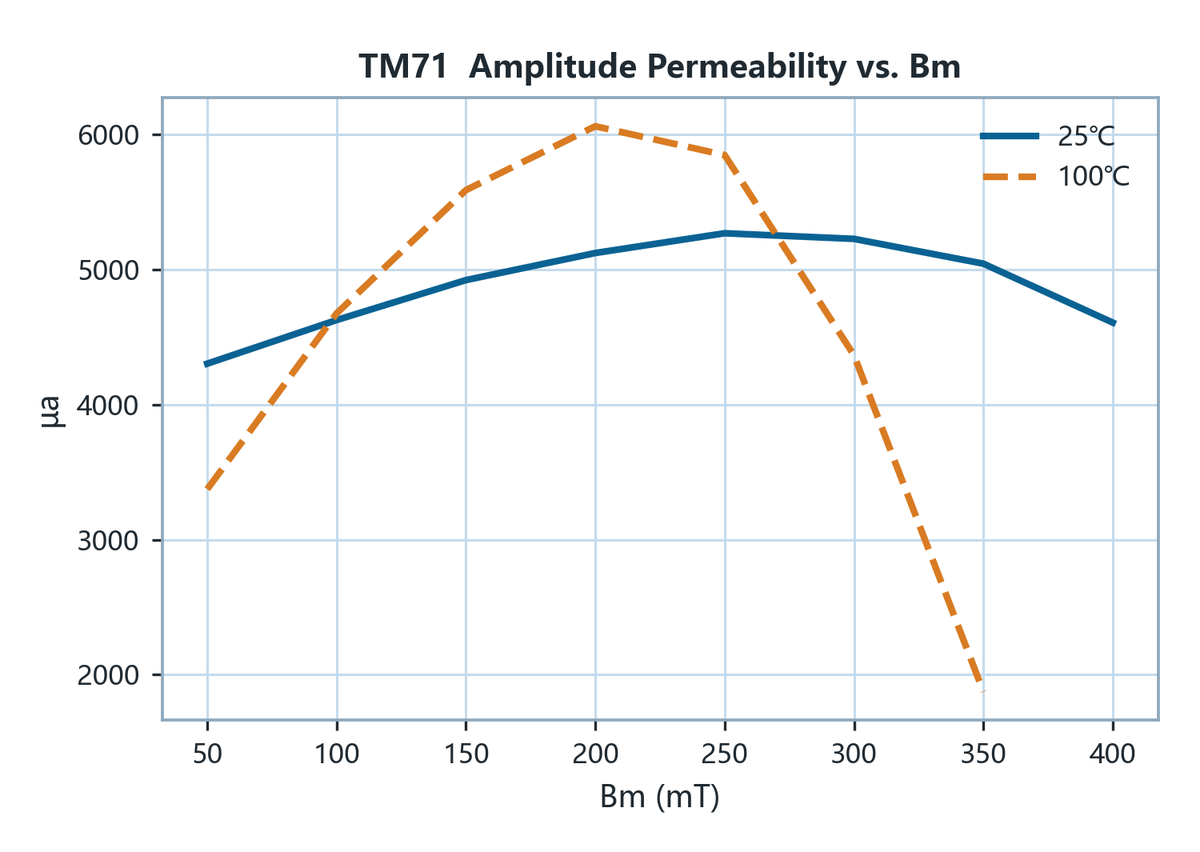

增幅磁導率

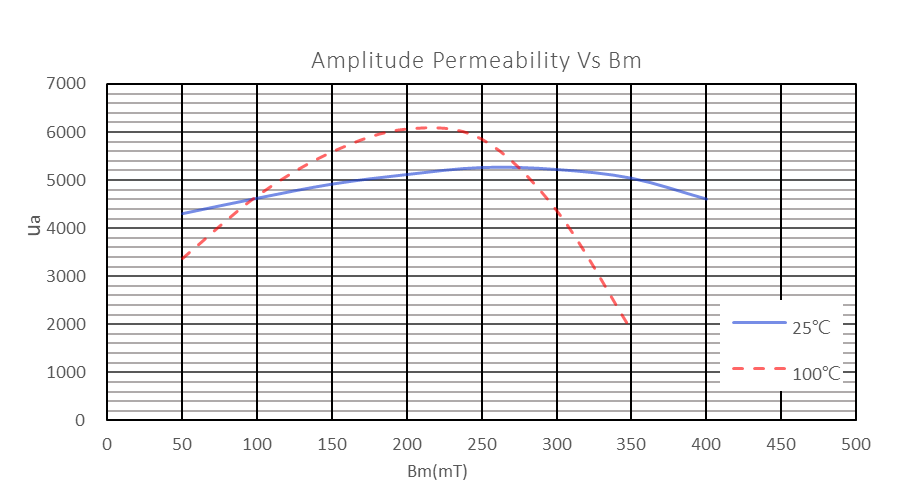

Amplitude Permeability μa		25 kHz/400 mT> 4000> 3000

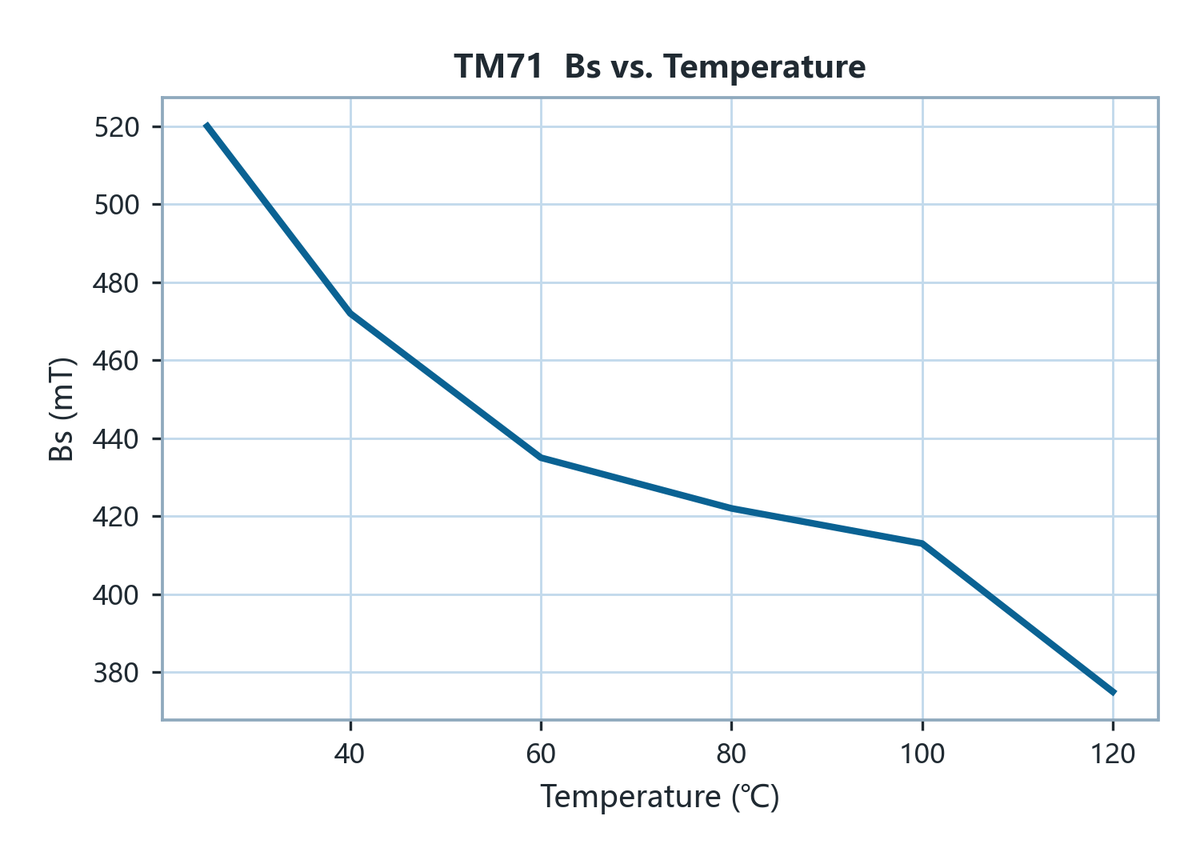

飽和磁通密度

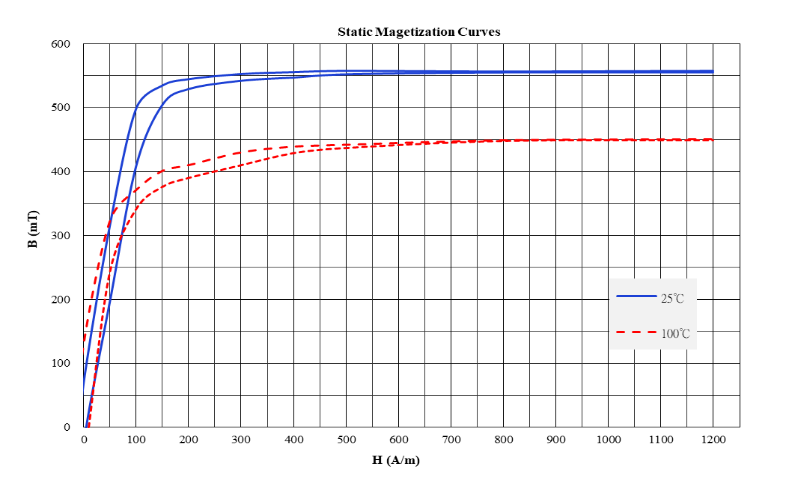

Saturation Flux Density Bs		1200 A/m 100 Hz550425mT

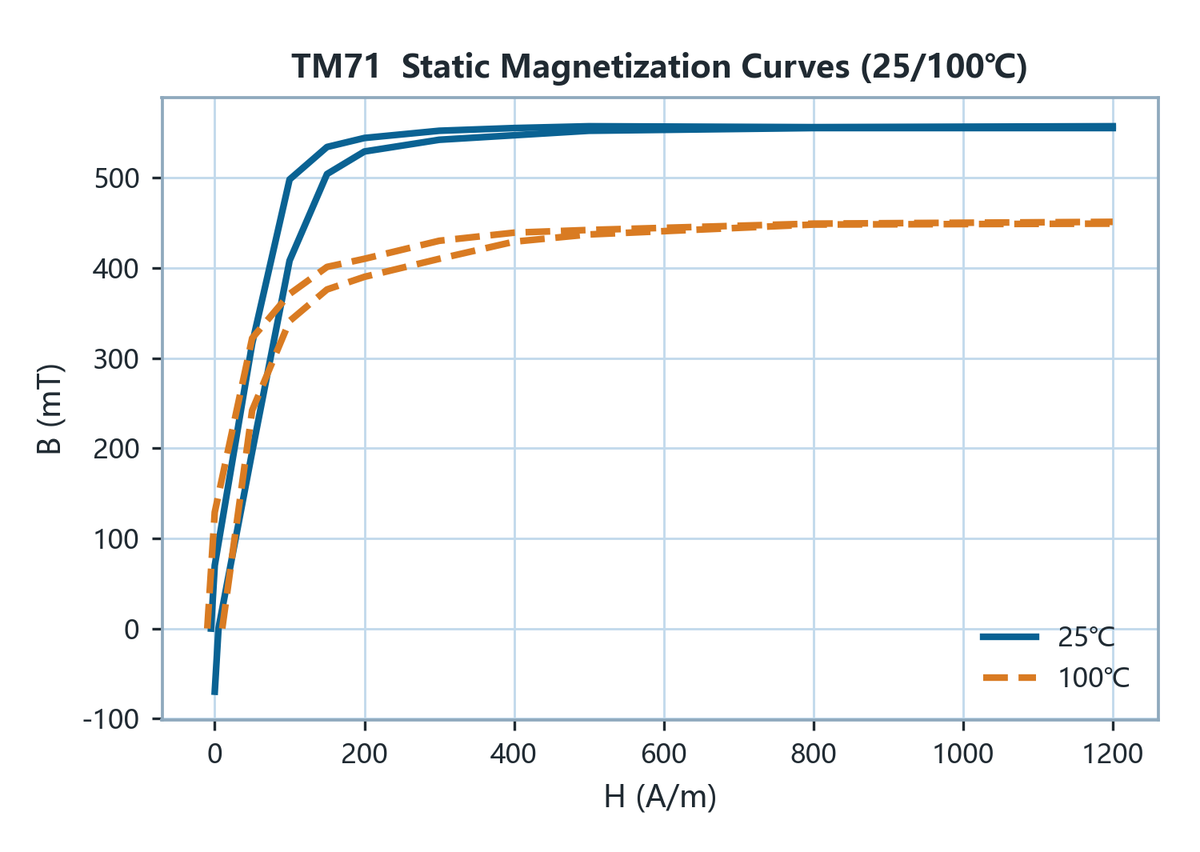

殘留磁通密度
Remanence Br		1200 A/m 100 Hz80150mT
矯頑力
Coercivity Hc		1200 A/m 100 Hz62.5A/m
相對損耗因子
Loss Factor		100 kHz & <0.2 mT< 410⁻⁶
居里溫度
Curie Temperature Tc		100 kHz & <0.2 mT> 255℃
密度
Density D		阿基米德法 Archimedes method4.9g/cm³
電阻率
Electrical Resistivity ρ		直流電流 DC Current> 5Ω·m

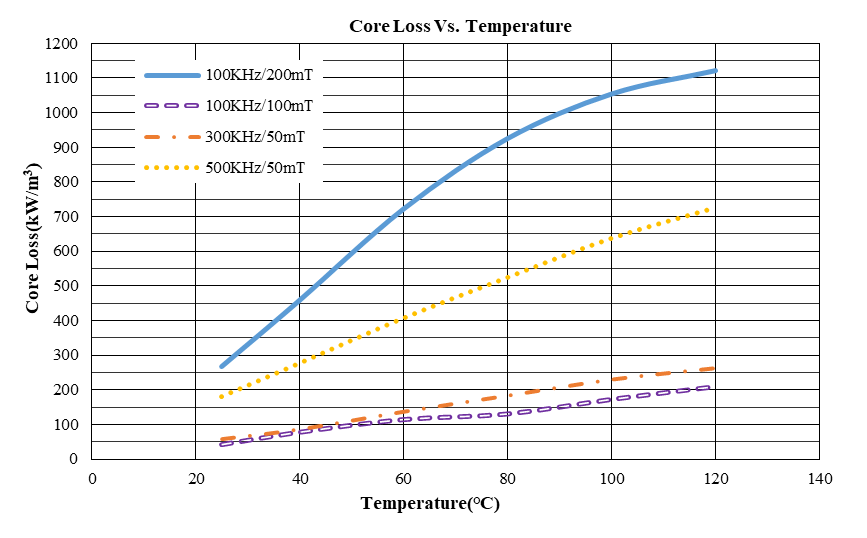

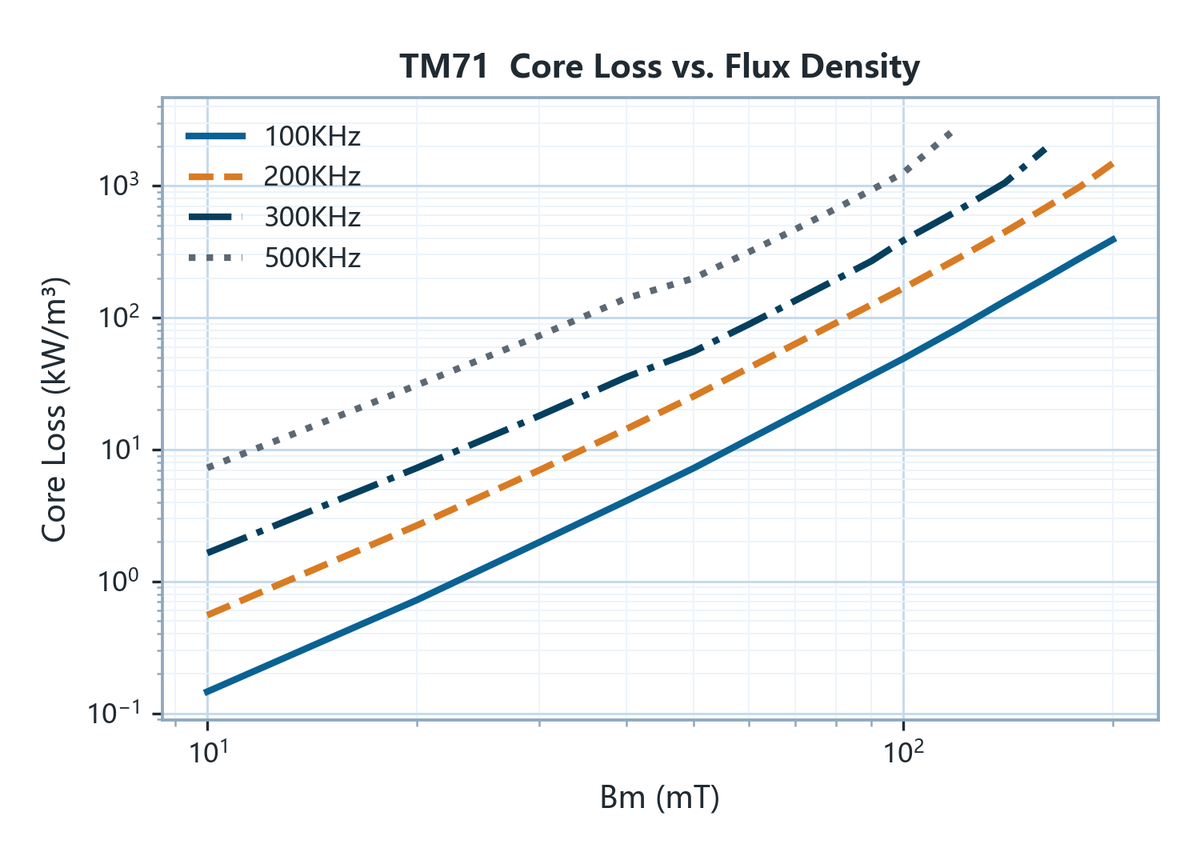

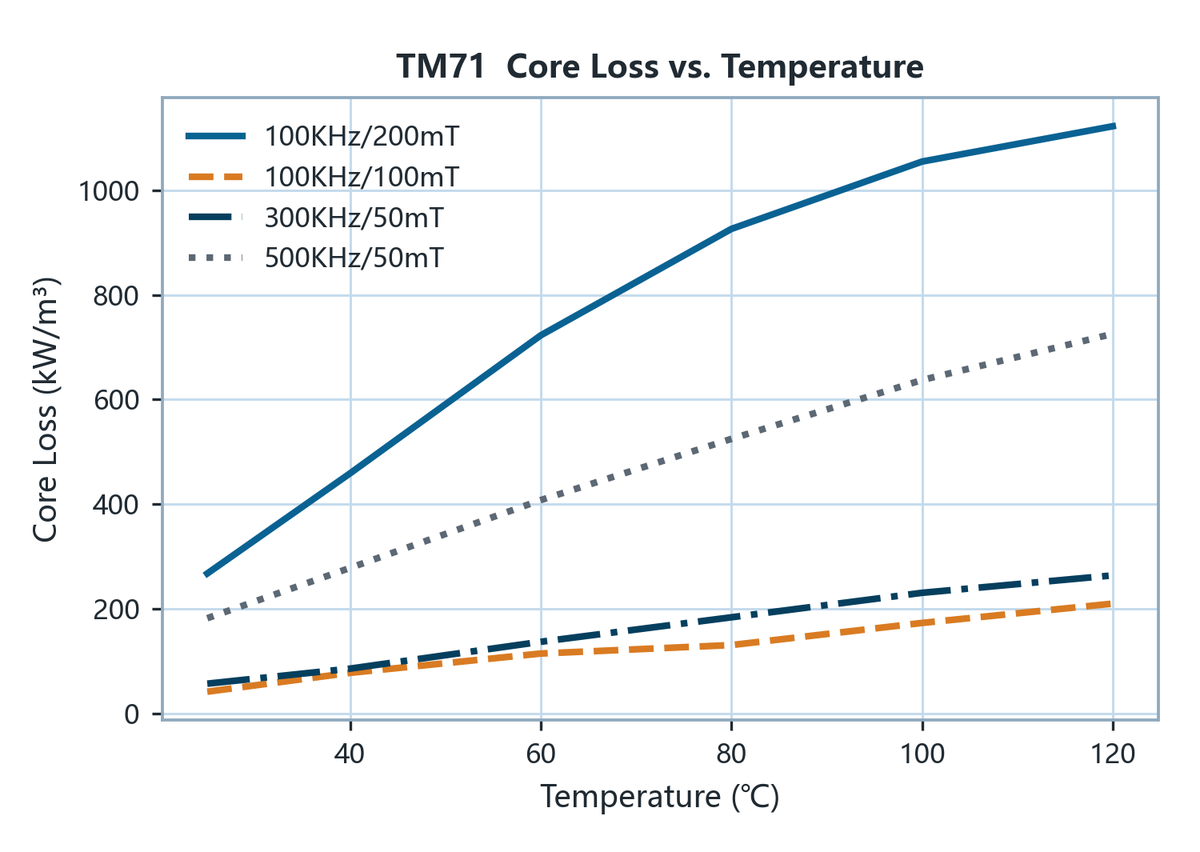

功率損耗 Pcv Power Loss · kW/m³

測試條件
Condition		25 ℃100 ℃
100 kHz/200 mT4001100
300 kHz/50 mT50170
500 kHz/50 mT190525
