Fertigungsstandort Heyuan: vom Pulver bis zum fertigen Produkt aus einer Hand, mit Prozess- und Prüftechnik für verlässliche Lieferung.
TAK Technology (Heyuan) Co., Ltd. liegt im Shilong Industrial Park, Yuanshan Town, Lianping County, Heyuan City, Provinz Guangdong. Verwaltung, Werkstoff, Pressen und Sintern, Verpackung und Versand sowie der Wohnbereich reihen sich auf einem Gelände aneinander.
Lage der Bereiche schematisch.KK = Mio.Stück.

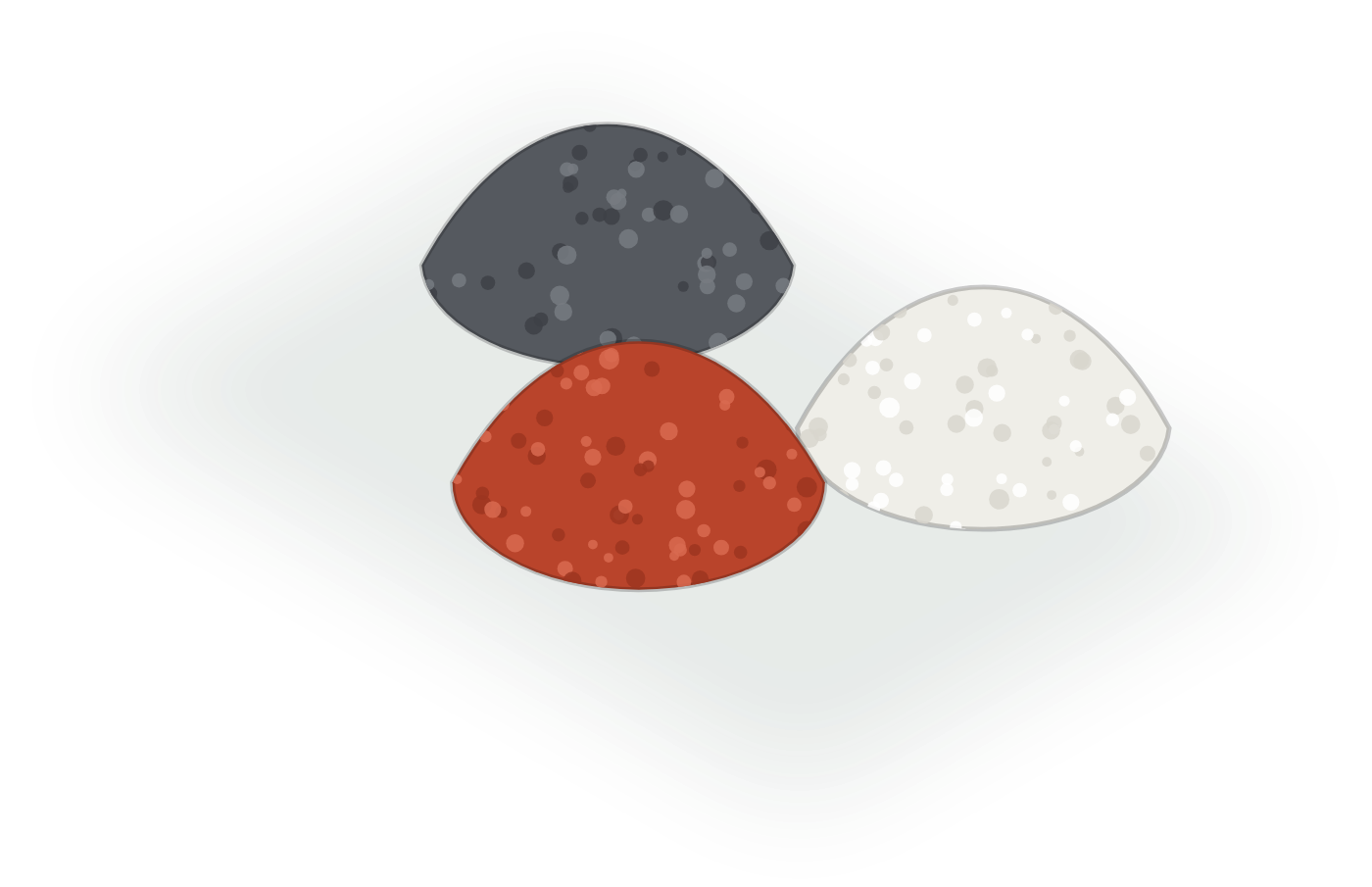

Wir beginnen beim oxidischen Rohstoff und stellen das Pulver selbst her. Rezeptur und Granulat bleiben in unserer Hand – so begrenzt kein zugekauftes Pulver die Werkstoffeigenschaften.
Diese Seite zeigt die Sprühtrocknungslinie als Beispiel; TAK betreibt zudem Pulverlinien für konventionelle und Zentrifugalgranulierung.
Schematische Darstellung nach branchenüblichen Anlagentypen, nicht die tatsächlichen Anlagen in Heyuan. Klicken Sie auf einen Stationsnamen für Details.

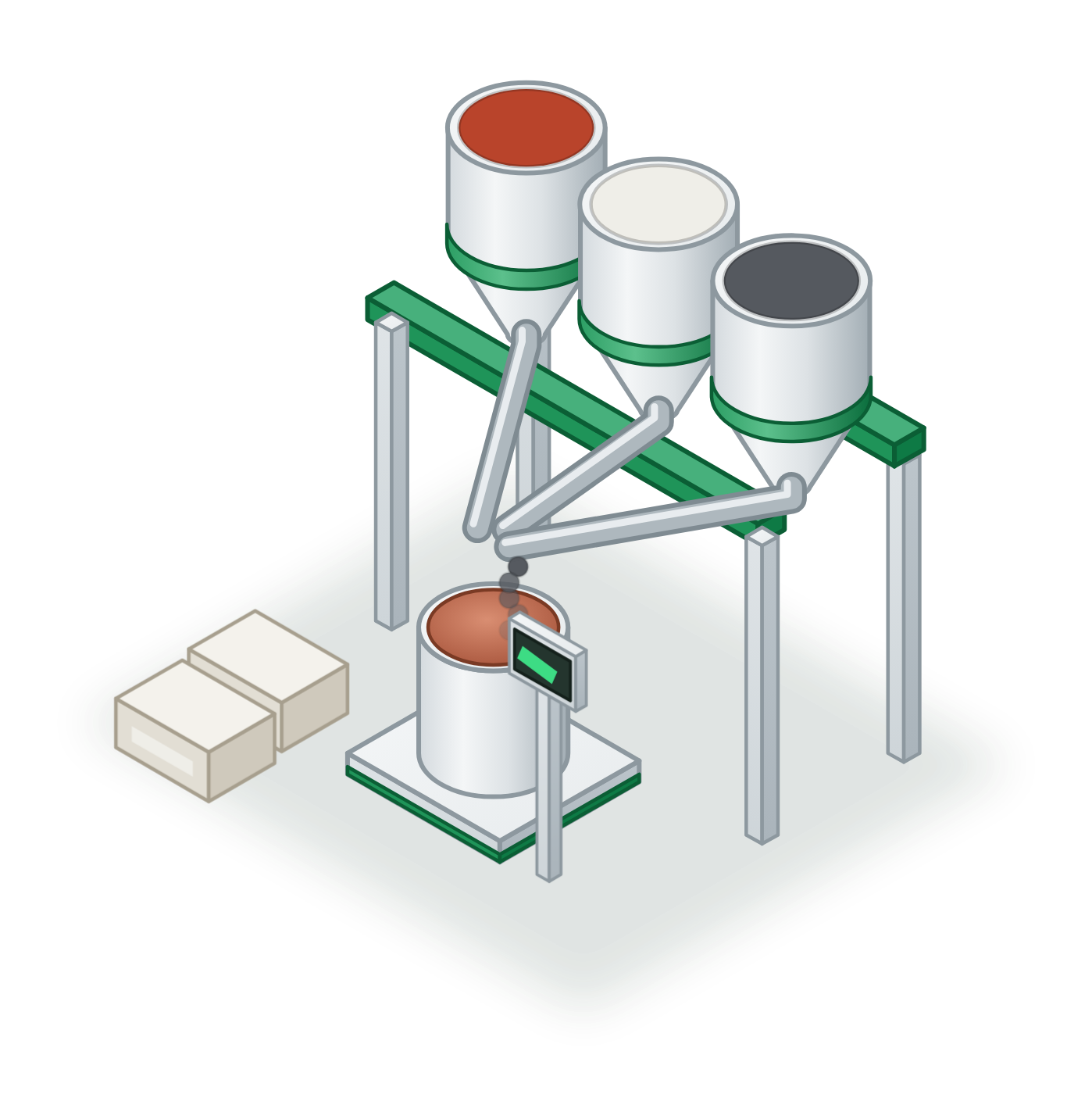

Elektronische Waage/Bodenwaage · Feuchtemessgerät · Gerät zur Bestimmung der mittleren Korngröße

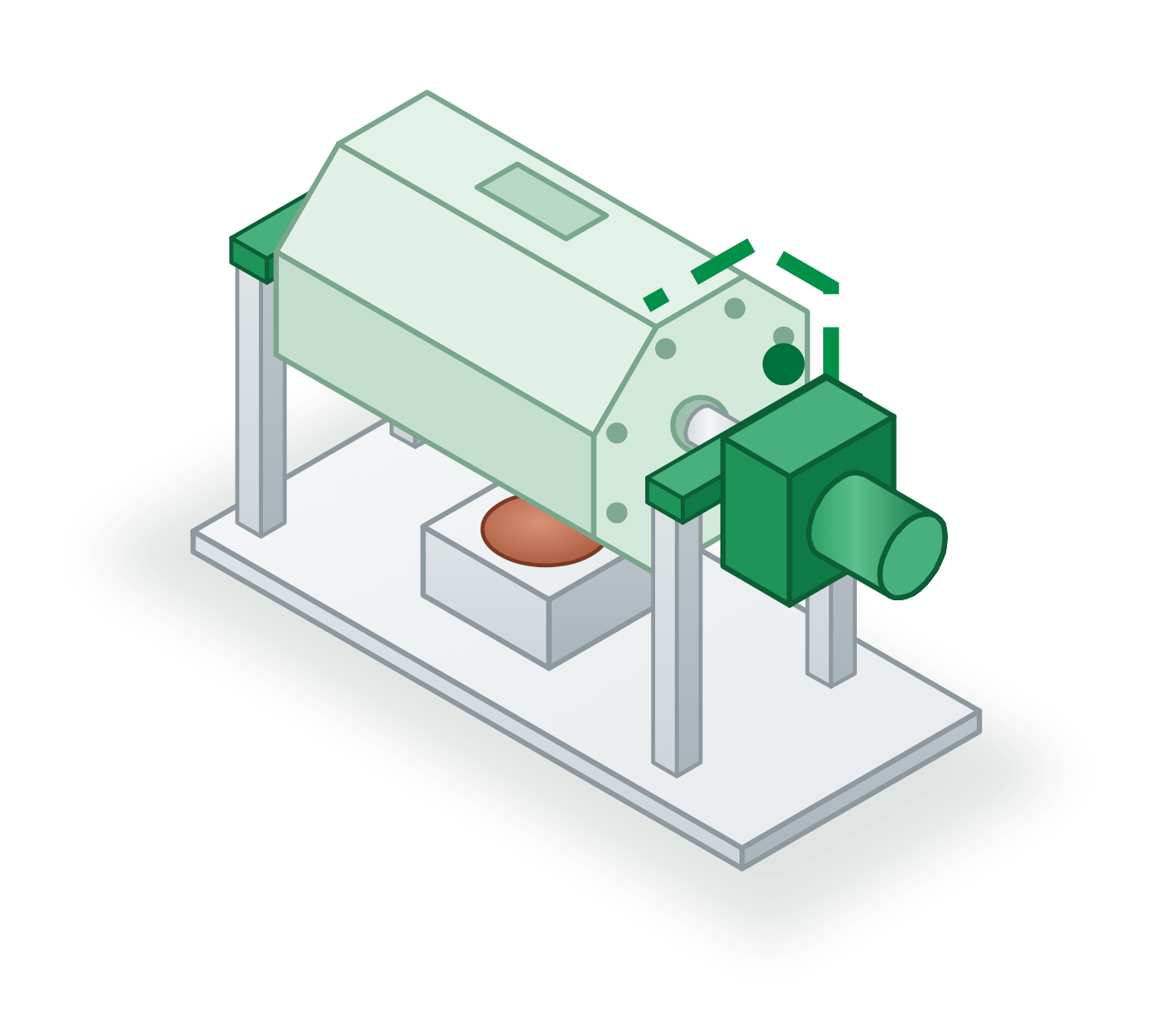

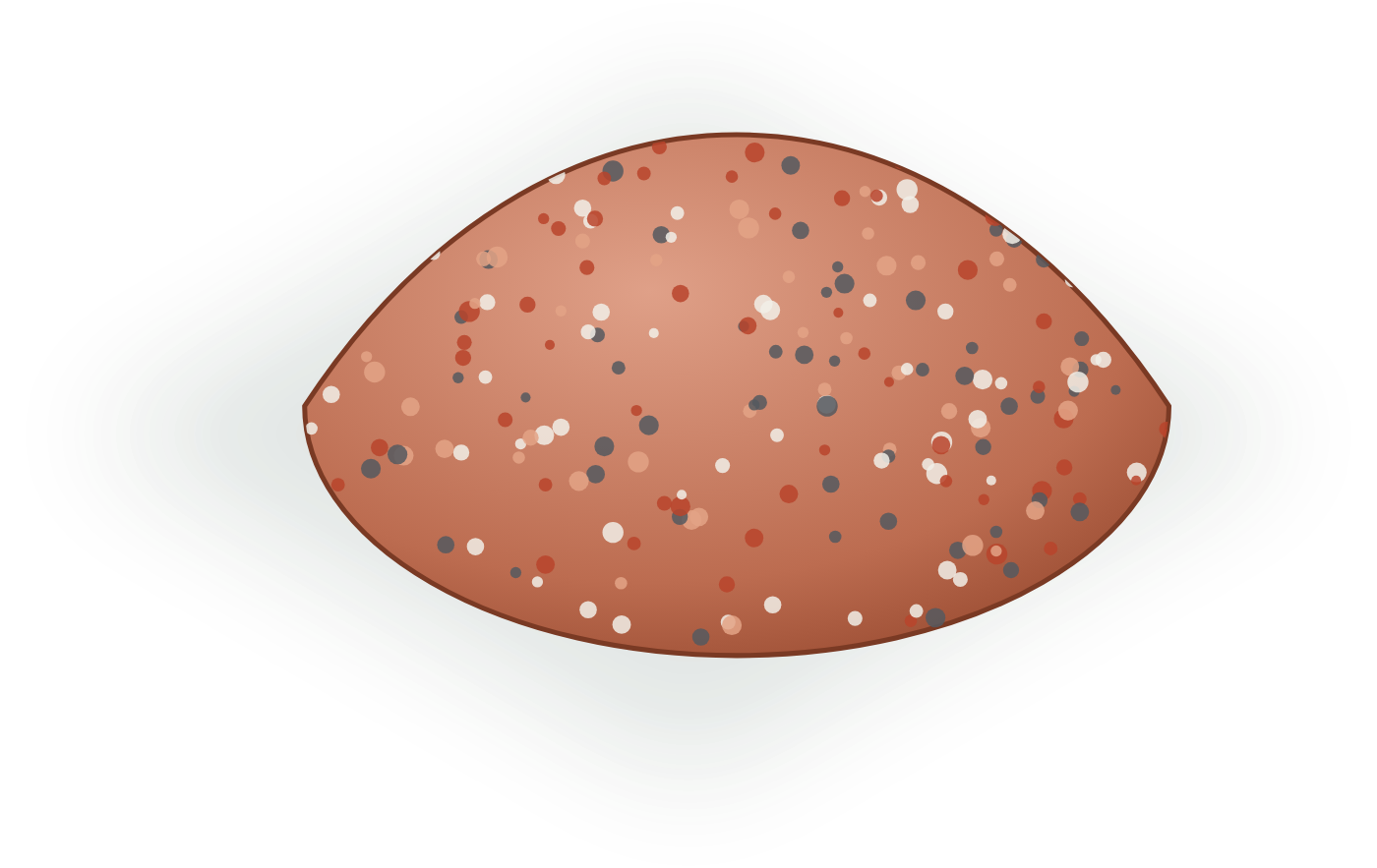

Achtkantmischer · V-Mischer · Konusmischer · Trockenschüttler

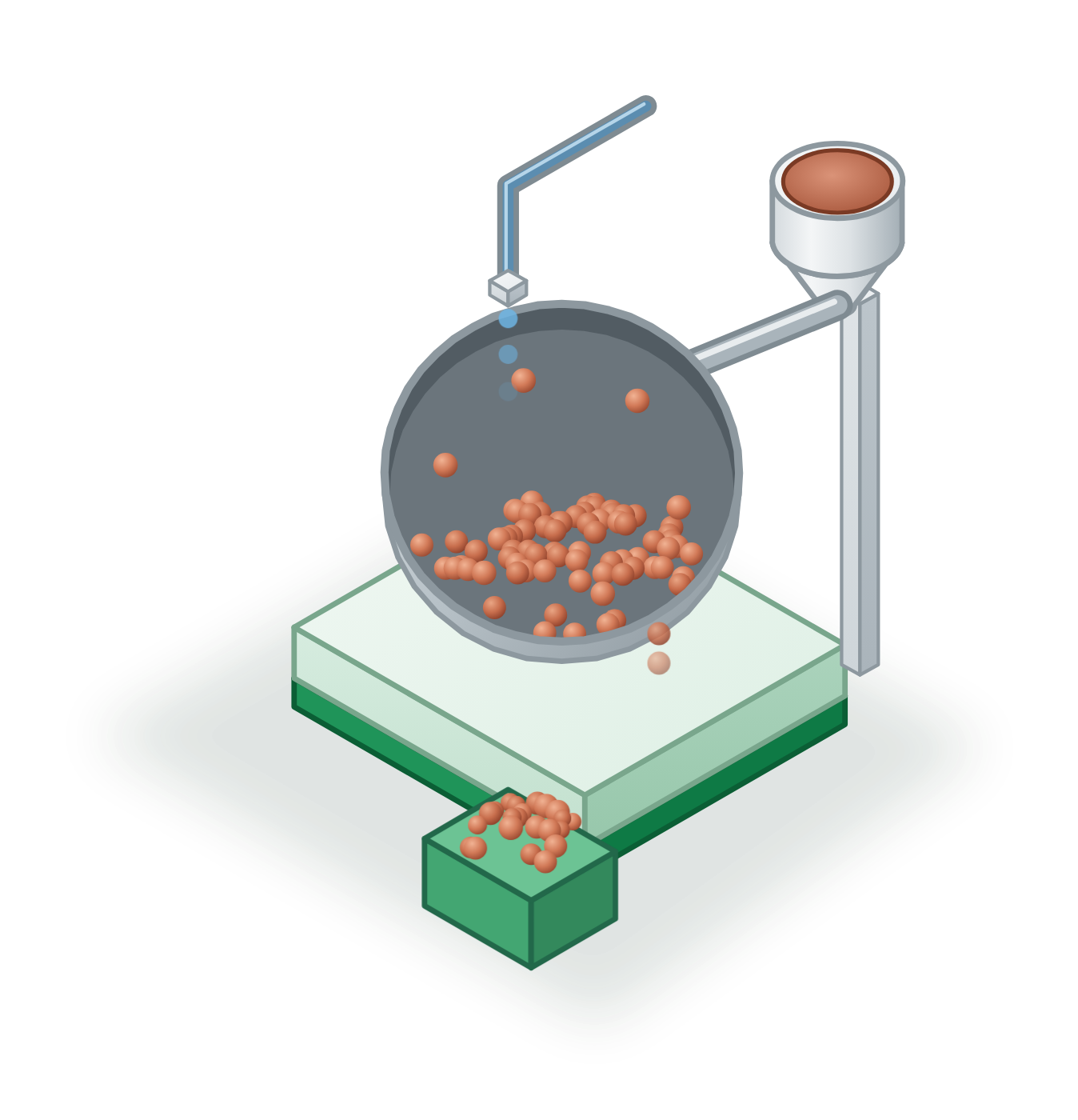

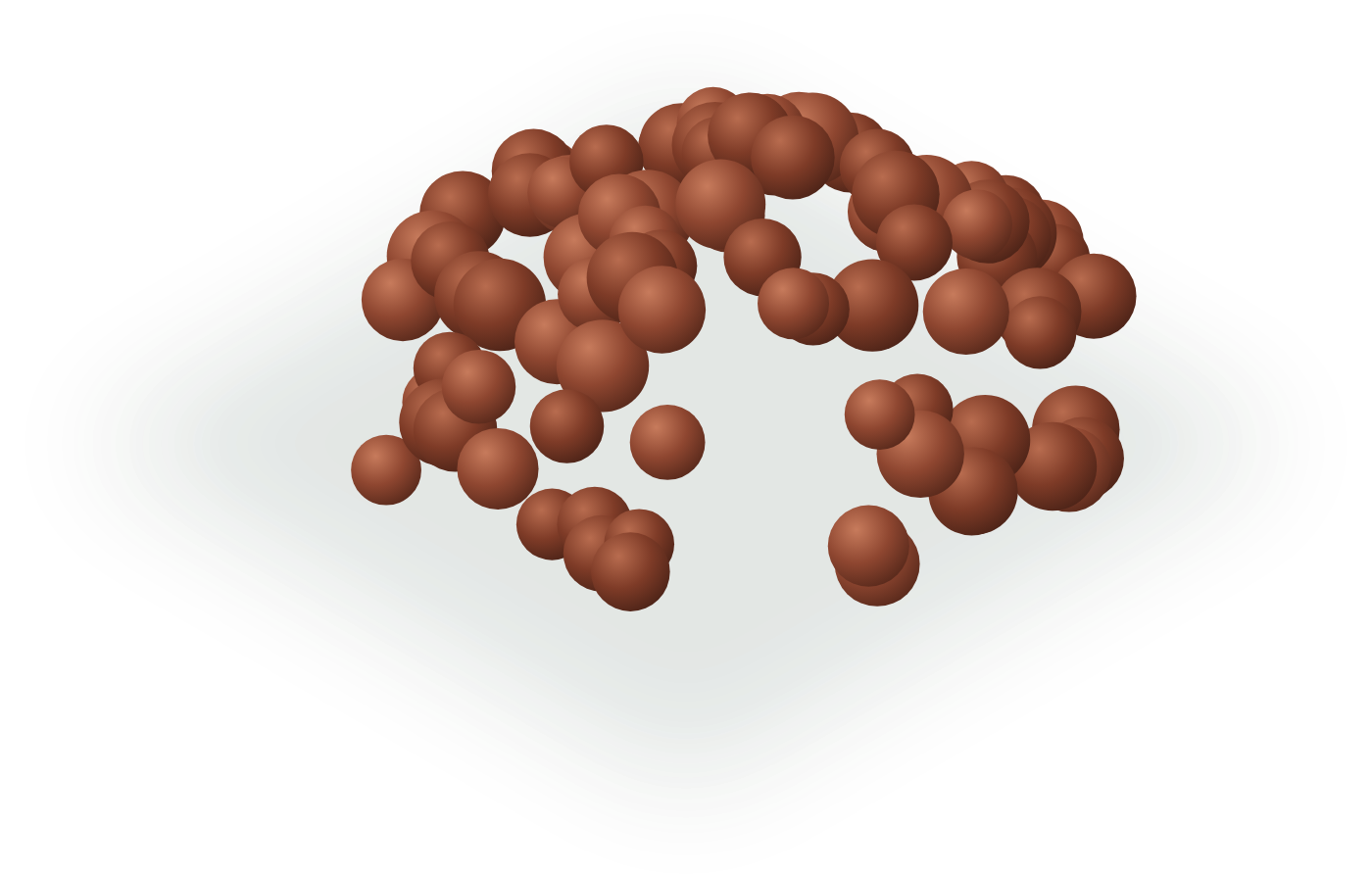

Pelletiermaschine

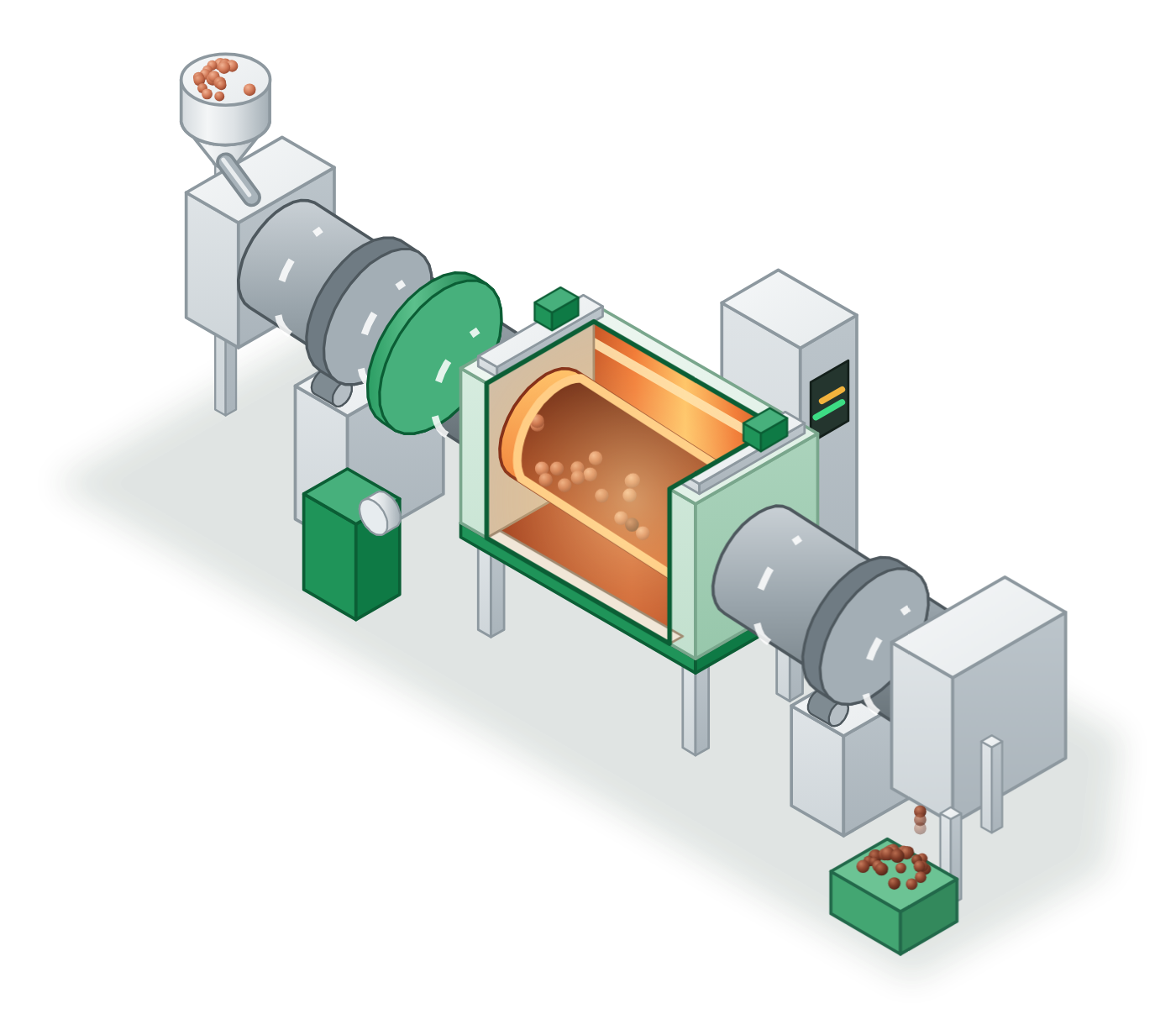

Drehrohrofen · Thermoelemente/Temperaturregelung

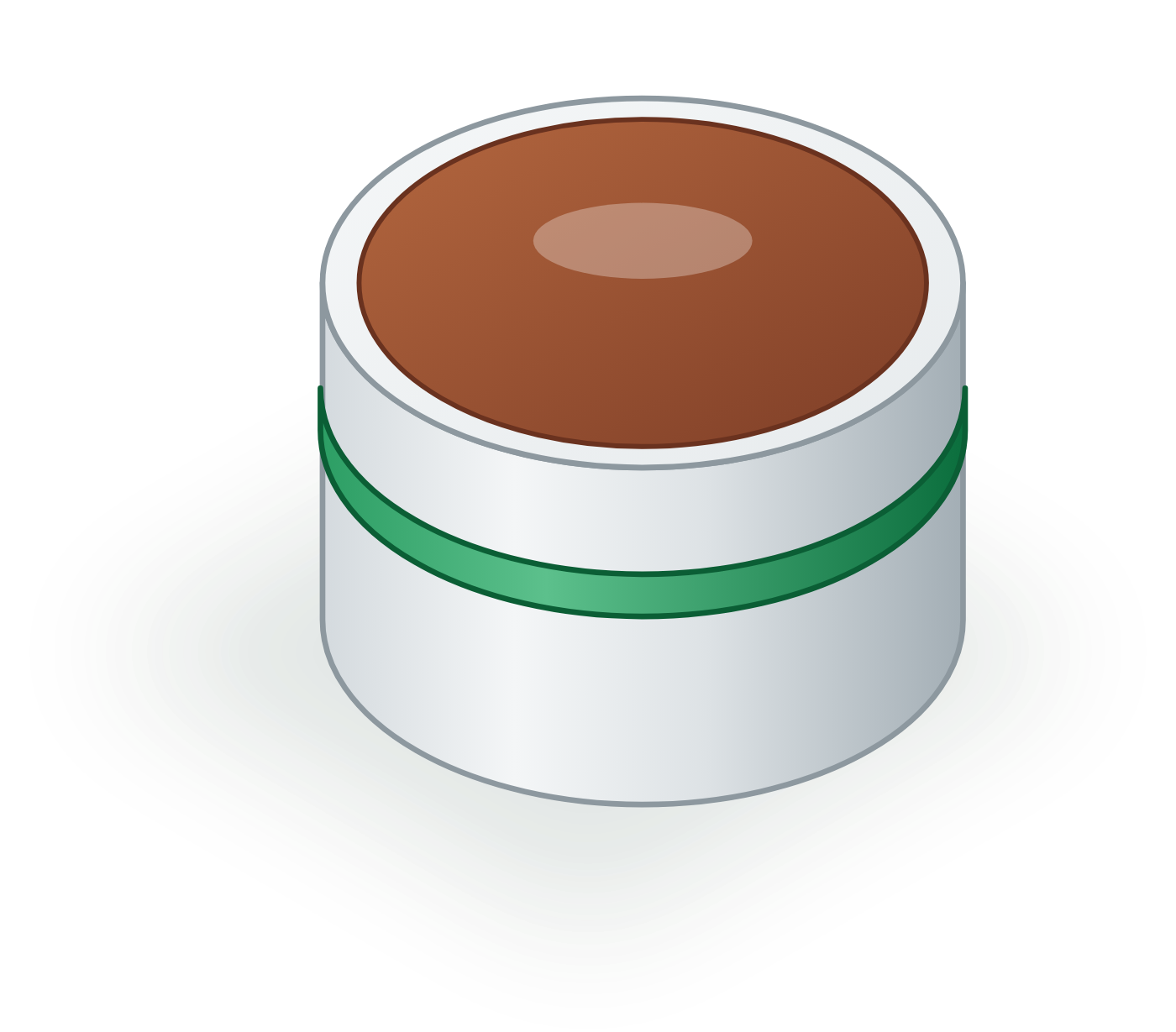

Hochleistungs-Kugelmühle · Schnellrührbehälter · Schlickersieb · Gerät zur Bestimmung der mittleren Korngröße · Laserbeugungs-Partikelgrößenanalysator

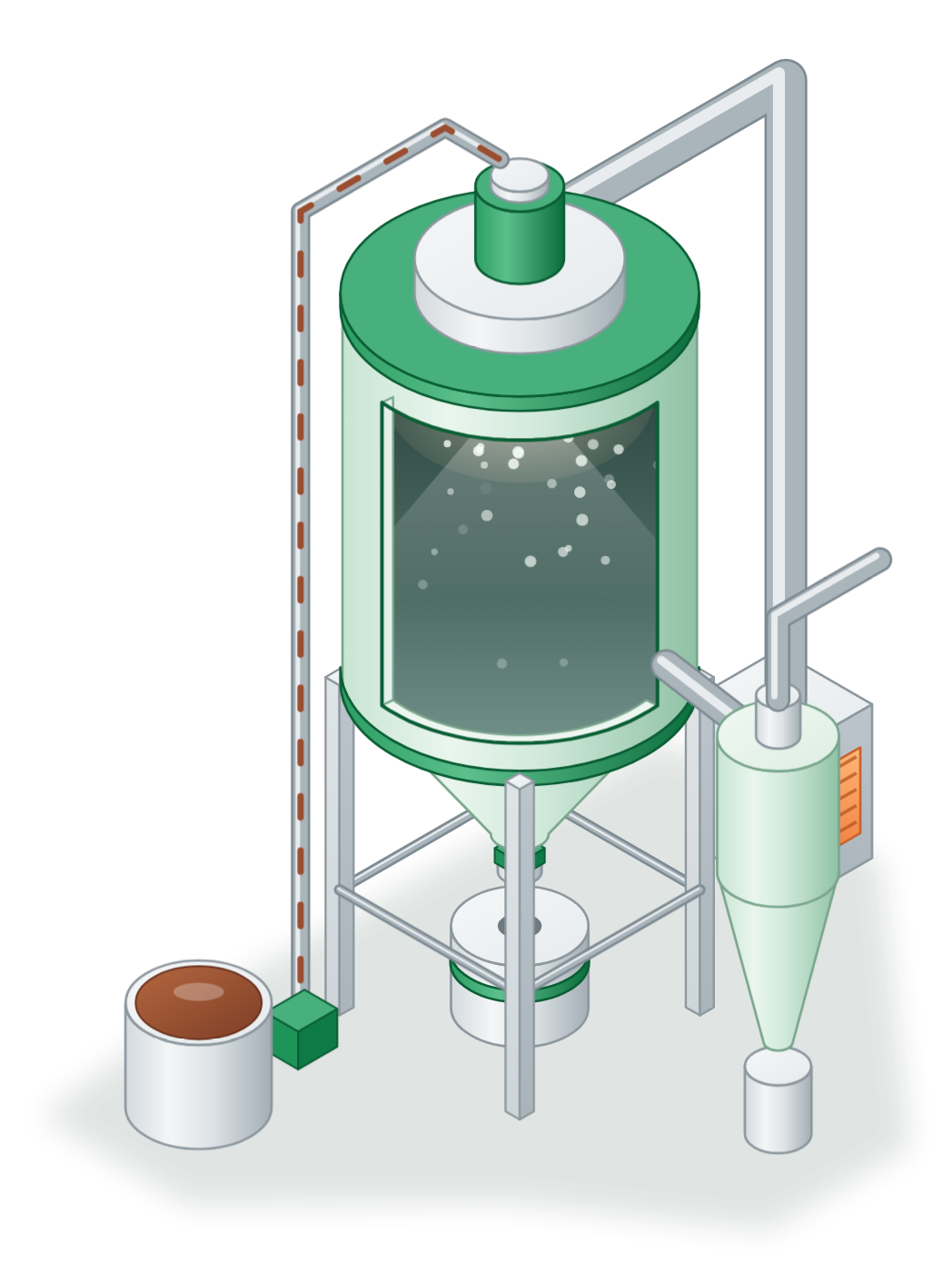

Sprühtrockner · Membranpumpe · Siebmaschine · Feuchtemessgerät · Schüttdichtemessgerät · Korngrößenanalysator
Probenpresse T-19 und Laborofen · LCR-Messgerät HP4284A · B-H-Analysator SY8232 · Vibrationssieb · Achtkantmischer · Elektronische Waage/Bodenwaage
Schematische Darstellung nach branchenüblichen Maschinentypen, nicht die Anlagen in Heyuan.Neben jeder Station das Ergebnis dieses Schritts.

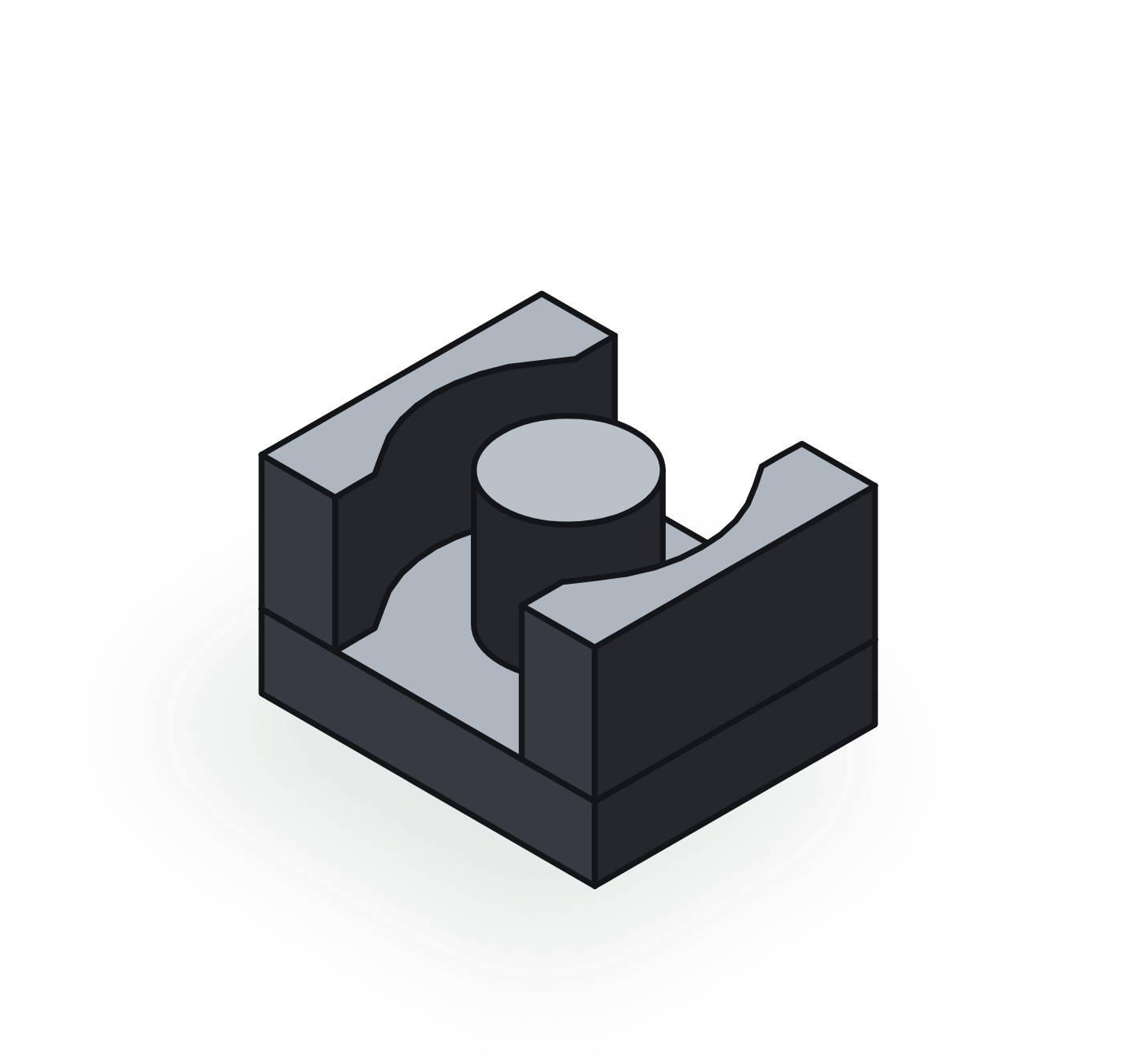

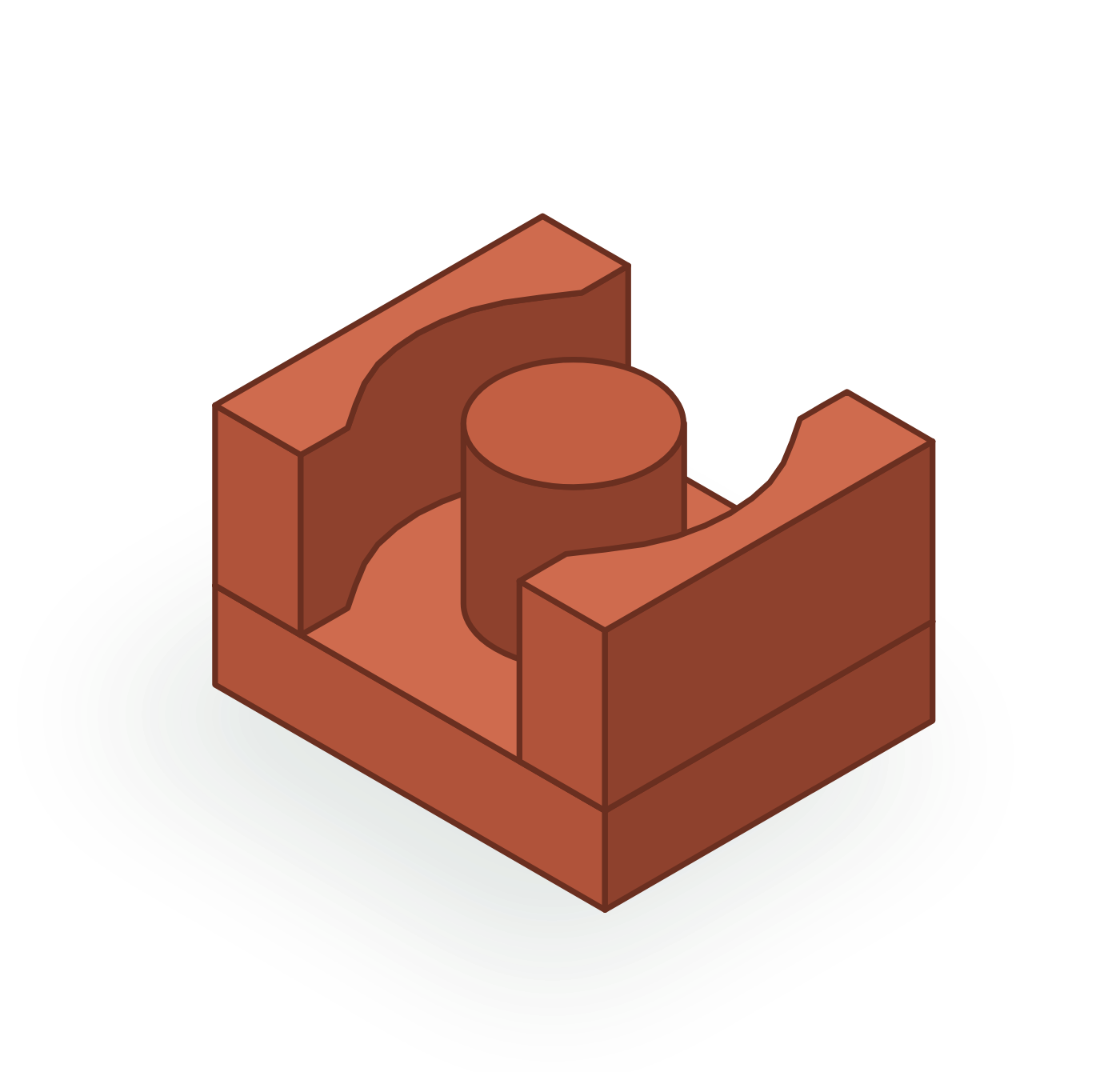

Unter der Presse wird das Granulat zum rotbraunen Grünling, beim Sintern schrumpft er und wird schwarz – zum Sinterkern; das Schleifen ebnet die Kontaktflächen und formt auch den Luftspalt; nach der Prüfung folgen Verpackung und Versand.

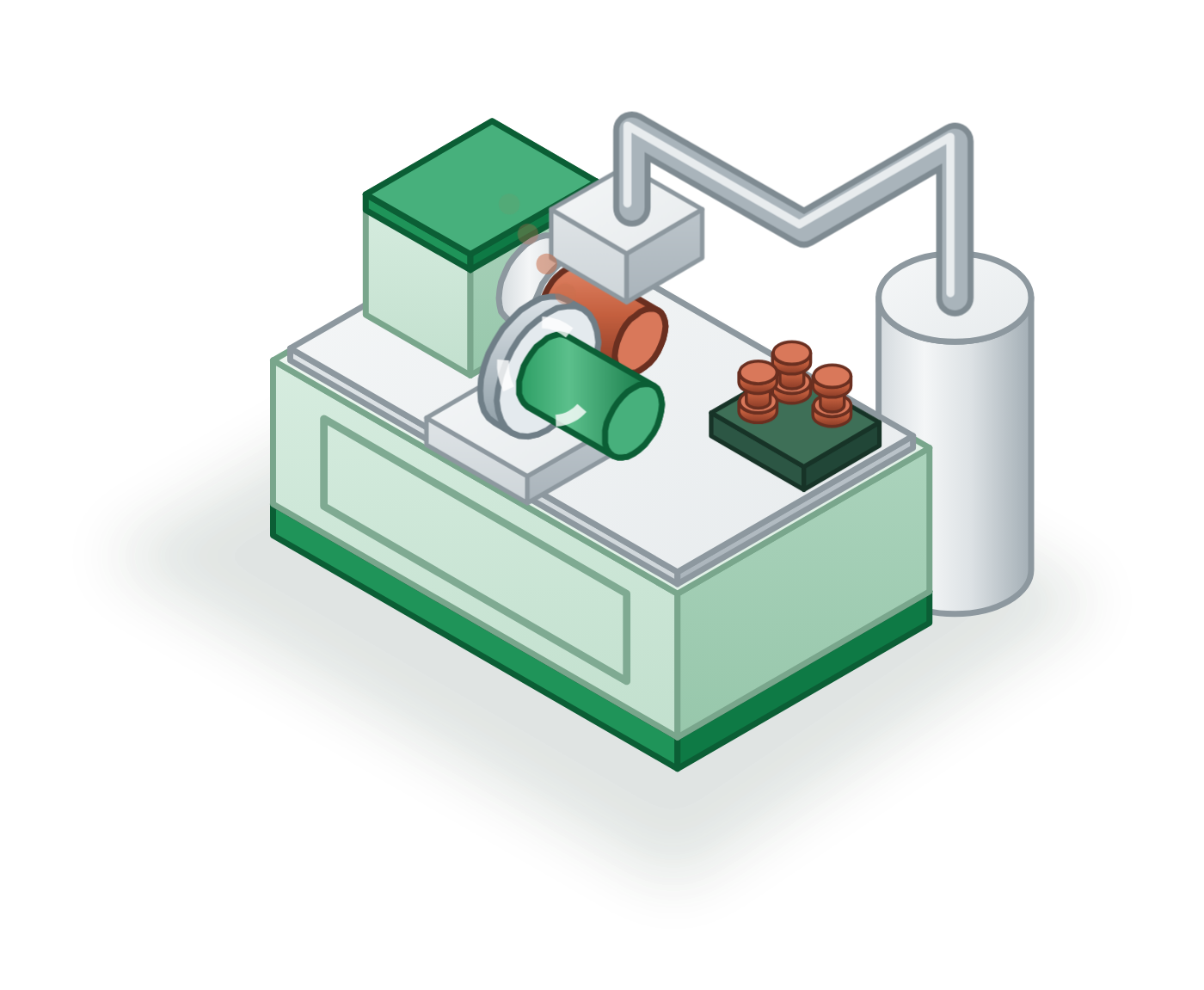

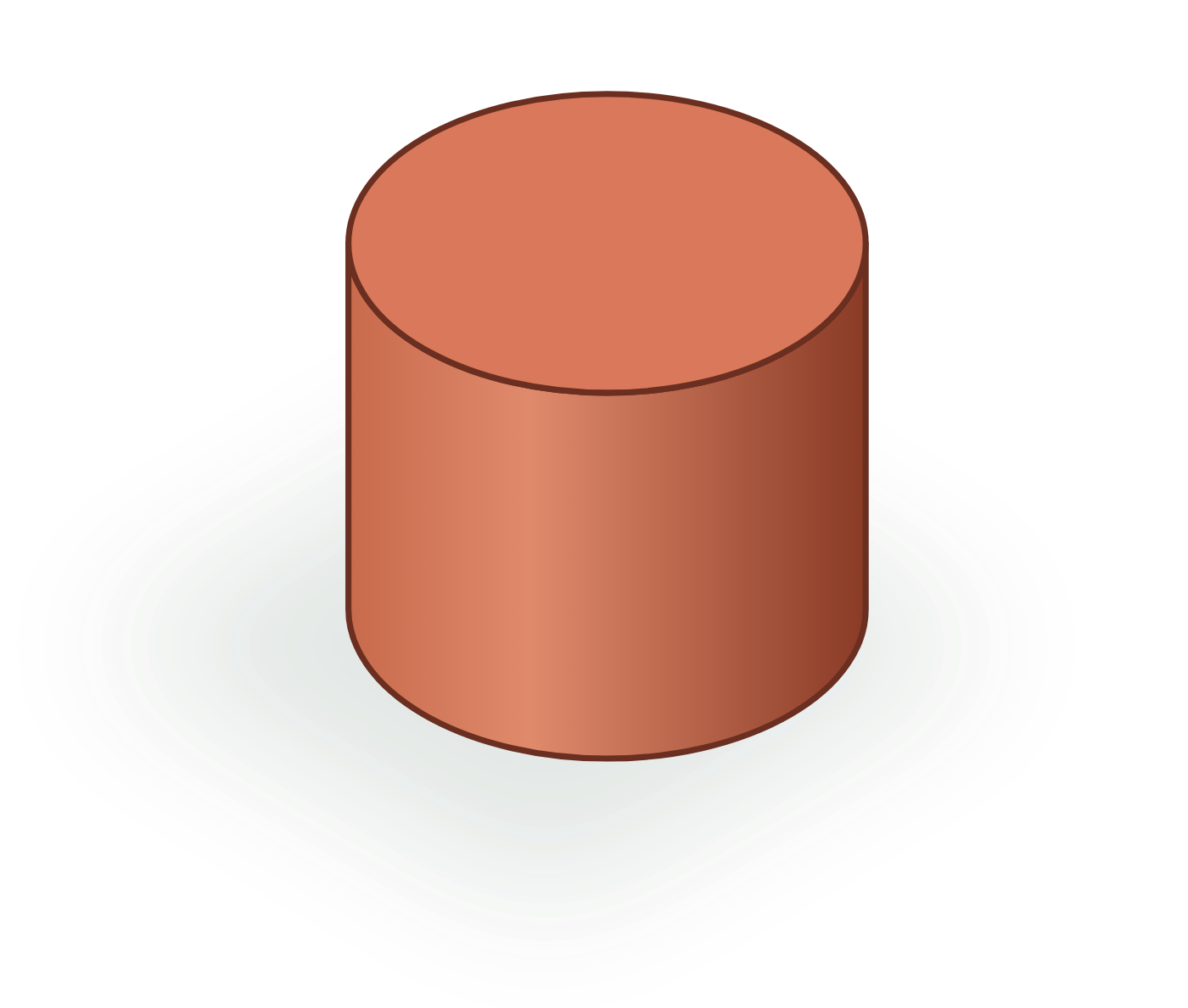

DR-Produkte erhalten nach dem Pressen zunächst durch DR-Bearbeitung ihre Wickelnut und gehen erst dann in den Sinterofen.
Schematische Darstellung nach branchenüblichen Anlagentypen, nicht die tatsächlichen Anlagen in Heyuan. Klicken Sie auf einen Stationsnamen für Details.

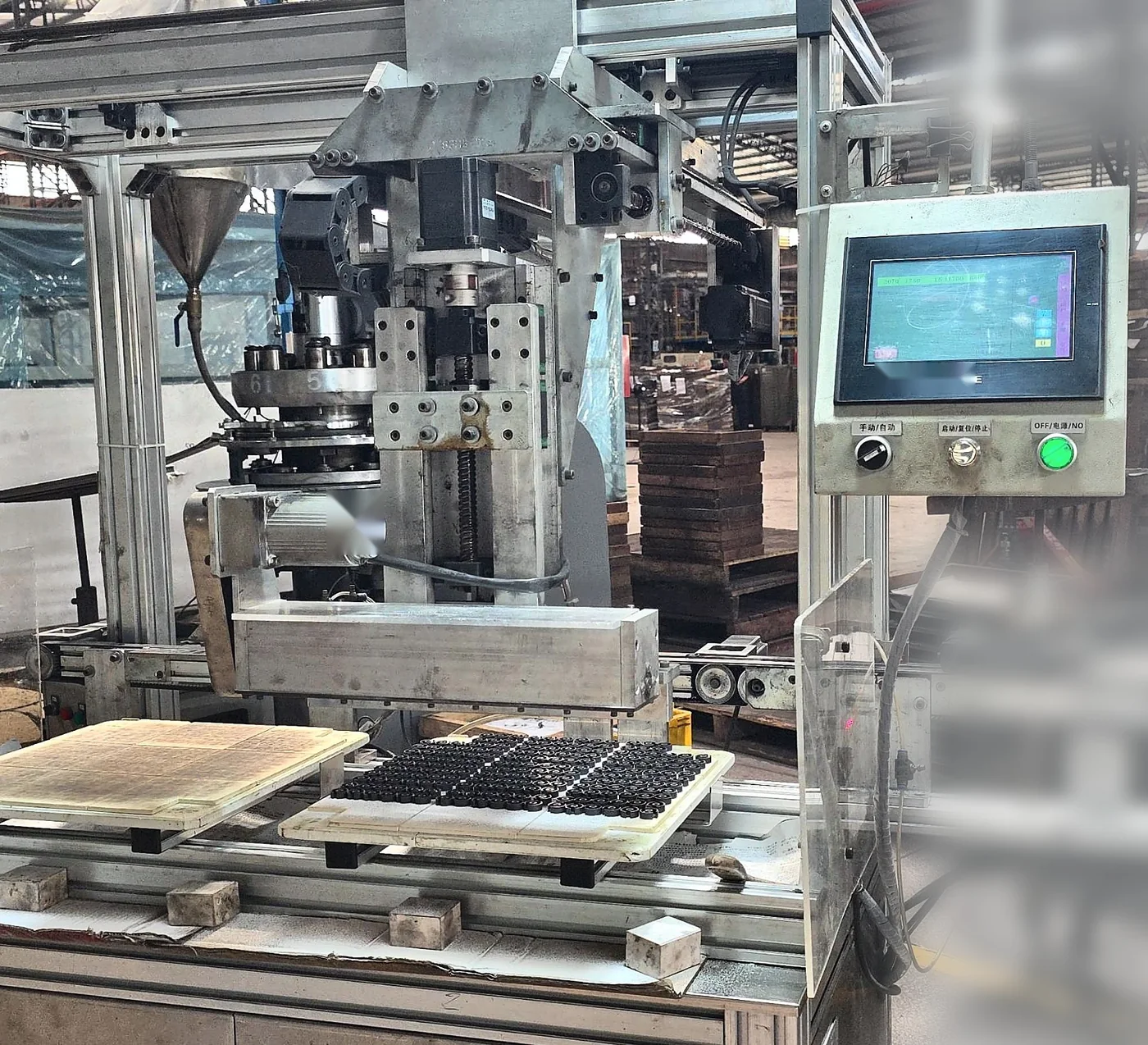

Rundläuferpresse 3–200 T · Einzelpresse · Servopresse · Automatischer Plattenbestücker · Elektronische Waage · Nonius-/Digitalmessschieber · Profilprojektor/2D-Bildmessgerät · Mikroskop/Lupe
Vertikal-, Horizontal- und Vierkant-Bearbeitungsmaschinen · Messschieber · Profilprojektor

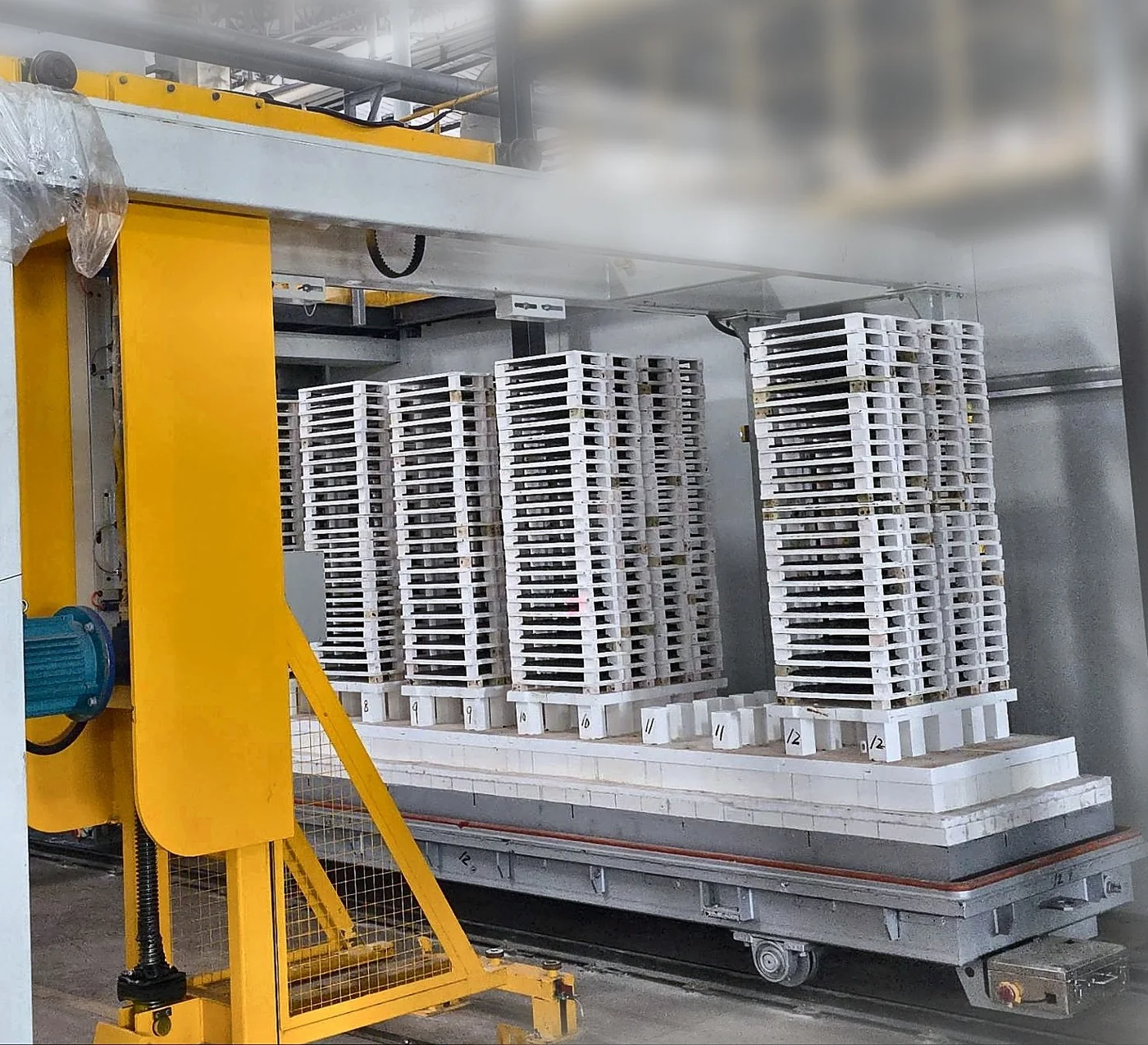

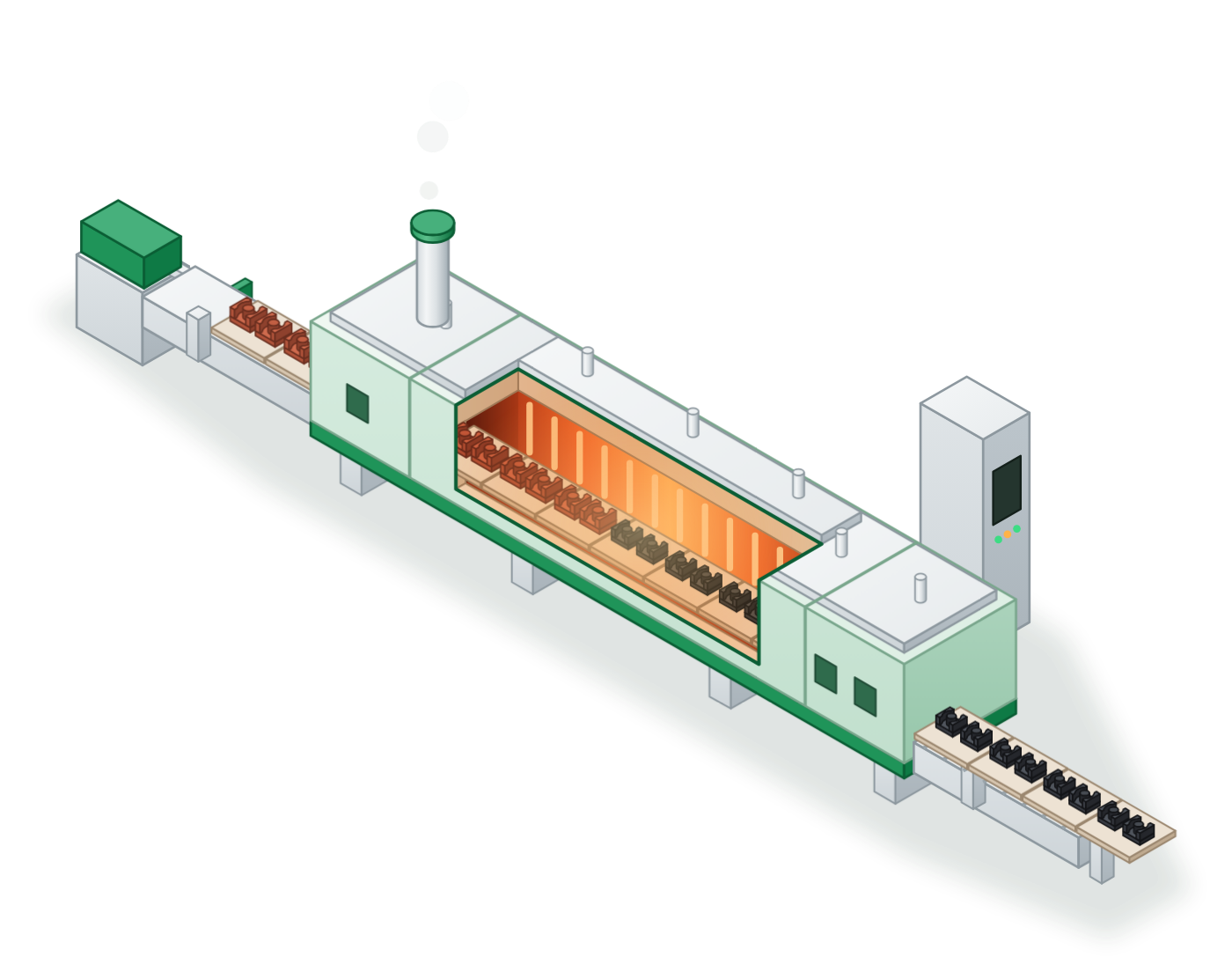

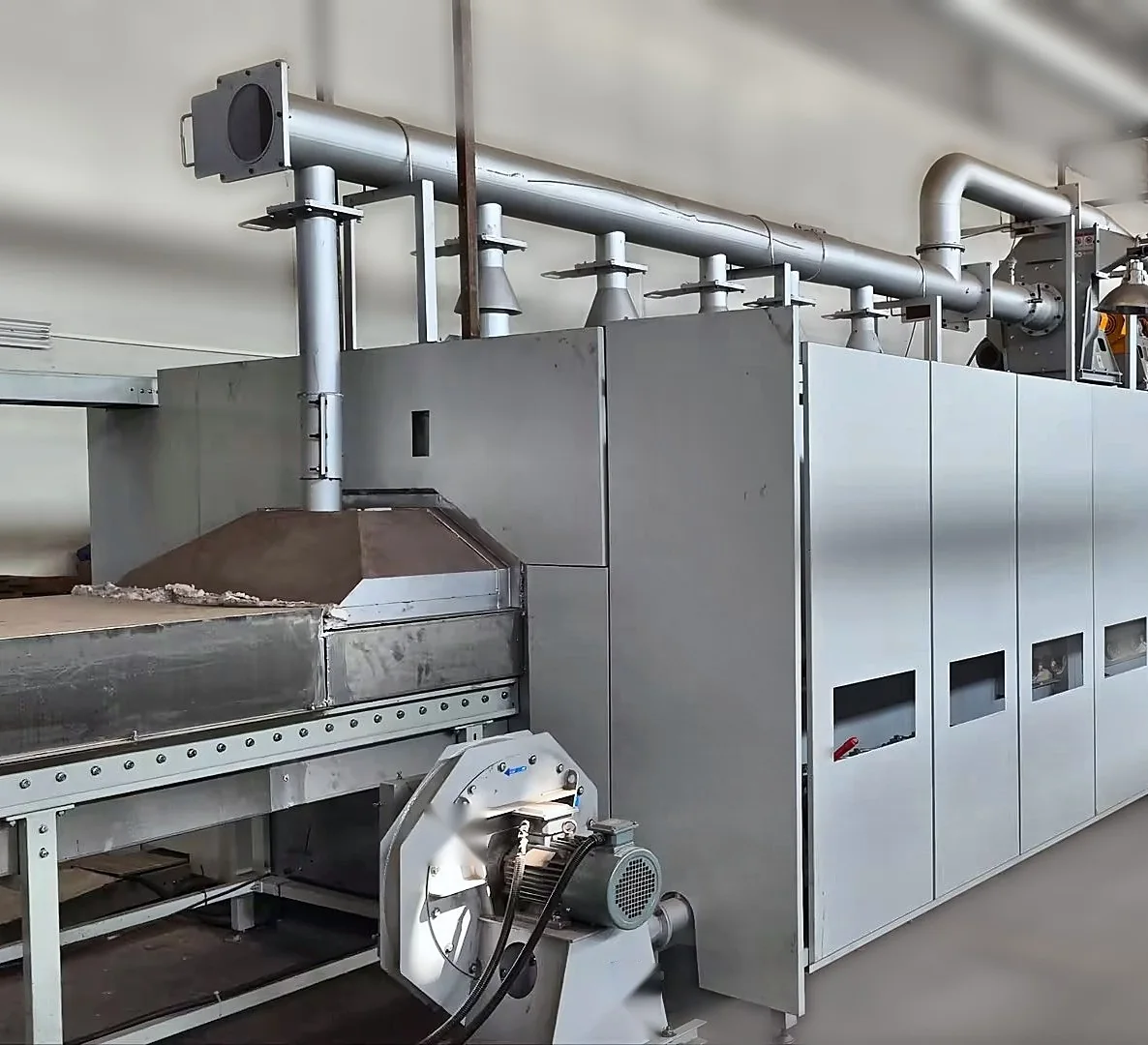

NiZn-Tunnelöfen, ein- und zweibahnig · NiZn-Schnellbrandofen · MnZn-Tunnelofen · MnZn-Chargenöfen mit 1/4/8/12 Stapeln · Temperaturmessringe · Thermoelemente und Alarmgeber

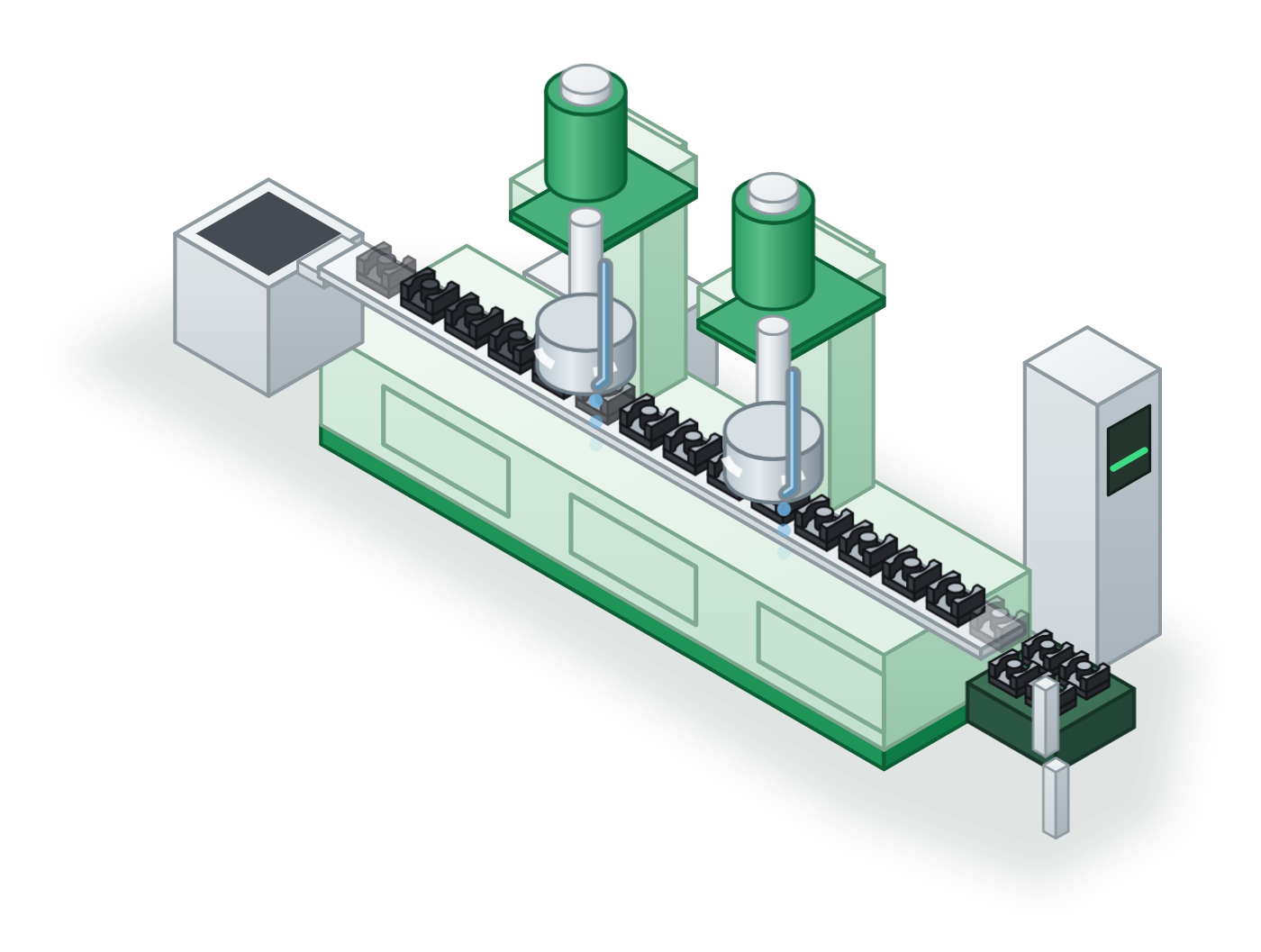

Durchlauf-Schleifmaschine (multifunktional) · Spiegelschleifmaschine · GAP-Schleifautomat · Trennmaschine · LCR-Messgerät HP4284A · Rauheitsmessgerät SJ210

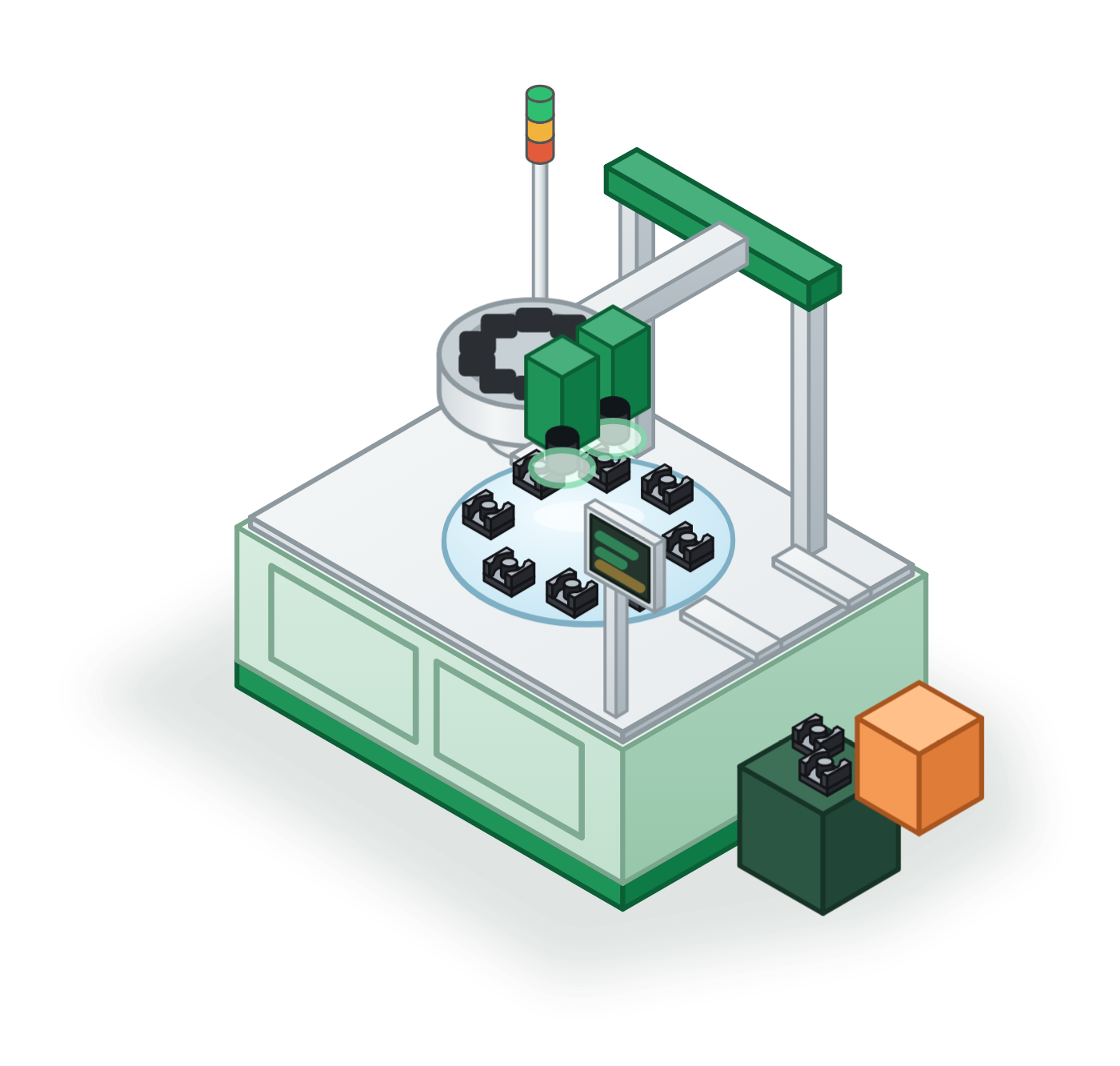

AOI-Sichtprüflinie · 2D-Bildmessgerät VMS-3020F · Nonius-/Digitalmessschieber · Zug-Druck-Kraftmessgerät · LCR-Messgerät HP4284/HP4285 · Prüfgeräte für Gleichstromvormagnetisierung CH3305, WK3260B, CD1068 + CD1320 · Impedanzanalysator E4982A (EMI-Impedanz) · RFA-Schichtdickenmessgerät · Isolationswiderstandsmessgerät TH2683

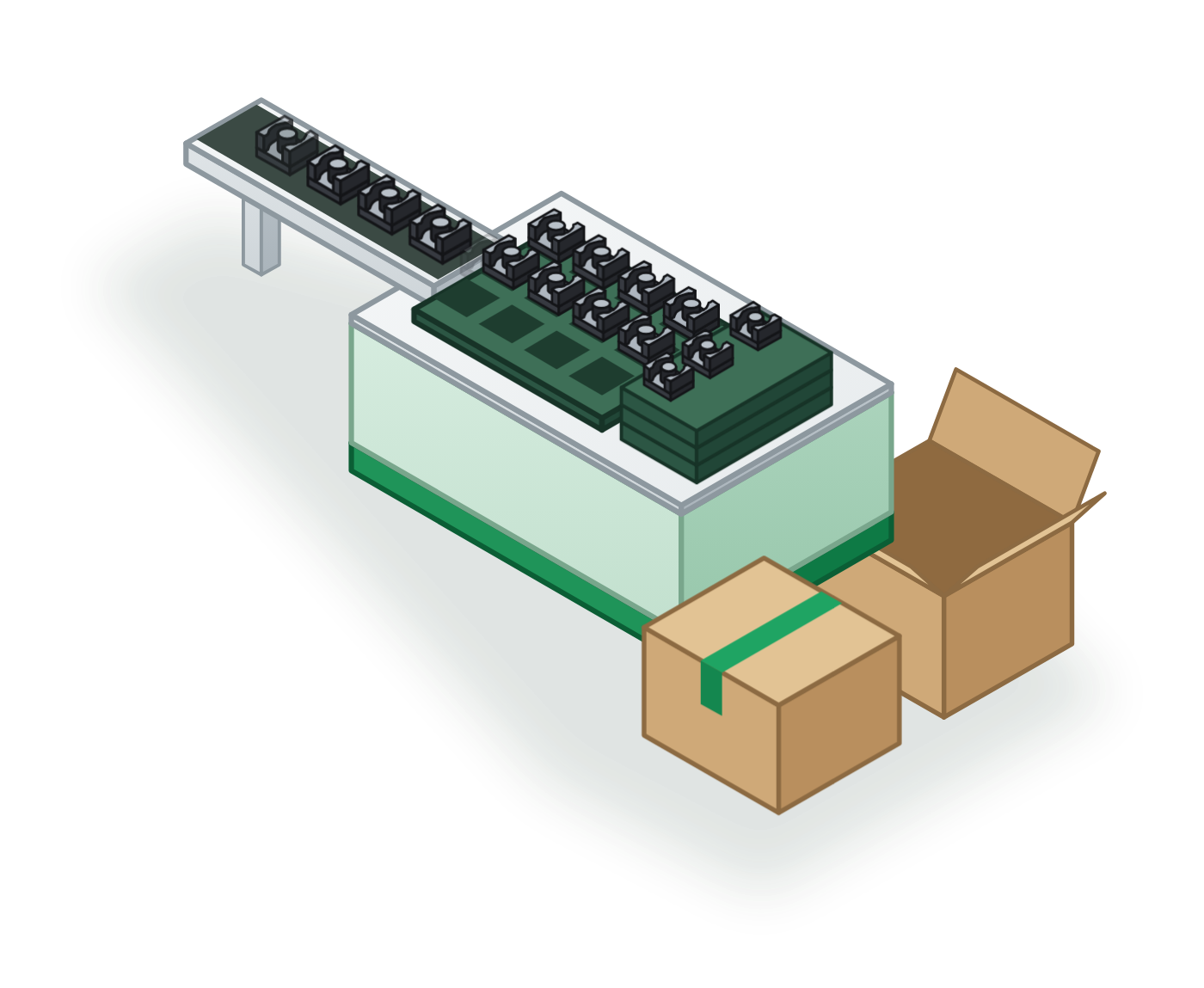

Etikettendrucker · Elektronische Waage · Umreifungsmaschine · Vakuum-Skinverpackungsmaschine
Gepresst wird auf Rundläufer-, Einzel- und Servopressen von 3–200 t; gesintert in ein- und zweibahnigen Tunnelöfen sowie Chargenöfen mit 1, 4, 8 und 12 Stapeln und Schnellbrandöfen; geschliffen auf Mehrzweck-Durchlaufschleifmaschinen, Spiegelschleifmaschinen und automatischen Luftspalt-Schleifmaschinen.
| Prozessschritt | Mn-Zn | Ni-Zn | ||||
|---|---|---|---|---|---|---|
| Anlagen | TageskapazitätKK/Tag | Anlagentypen | Anlagen | TageskapazitätKK/Tag | Anlagentypen | |
| Pressen | 90 | 6.0 | 3T–200T Rundläufer-, Einzel- und Servopressen | 136 | 10.0 | 3T–200T Rundläufer- und Einzelpressen |
| Bearbeitung | 19 | 1.2 | Bearbeitungsmaschinen: vertikal, horizontal, Vierkant u. a. | 98 | 2.8 | Bearbeitungsmaschinen: vertikal, horizontal u. a. |
| Sintern | 16 | 5.0 | Ein-/zweibahnige Tunnelöfen; Chargenöfen mit 1, 4, 8, 12 Stapeln | 10 | 6.0 | Ein-/zweibahnige Tunnelöfen; Schnellöfen |
| Schleifen | 20 | 2.0 | Schleifmaschinen: Durchlauf (multifunktional), Spiegelschliff, Auto-GAP u. a. | — | — | — |
| Ø Monatskapazität | ≈150KK (ca. 350 t) | ≈180KK (ca. 250 t) | ||||
KK = Mio.Stück.Die Kapazität der einzelnen Fertigungsstufen richtet sich nach Produkt und Bearbeitung; manche Bearbeitungs- und Schleifschritte gelten nur für bestimmte Produkte – die Monatskapazität ergibt sich daher nicht aus dem Produkt der Einzelstationen.
Die Daten im Katalog stammen aus eigenen Messungen. B-H und Kernverluste liefern B-H-Analysator und AC-Messsystem für weichmagnetische Werkstoffe; die DC-Überlagerung IDC wird bis 132 A gemessen – für die Hochstrom-Induktivitäten in Servern; die Impedanzanalyse reicht von 1 MHz bis 3 GHz für die EMV-Bewertung.
| Instrument | Model | Maker | Qty | Use |
|---|---|---|---|---|
| B-H-Analysator | SY8232 + IE1125 | 1 Satz | Bs/Br/Hc, B-H-Kurve | |
| AC-Messsystem für Weichmagnete | TD-8130 | — | — | B-H-Schleife, Kernverluste Pcv (Quelle der Katalogdaten) |
| LCR-Messgerät | HP4284＆HP4285 | HP | 3 Stk. | μi、AL、Q |
| LCR-Messgerät – DC40A | CH3305 | Chroma | 2 Stk. | DC-Vormagnetisierung IDC |

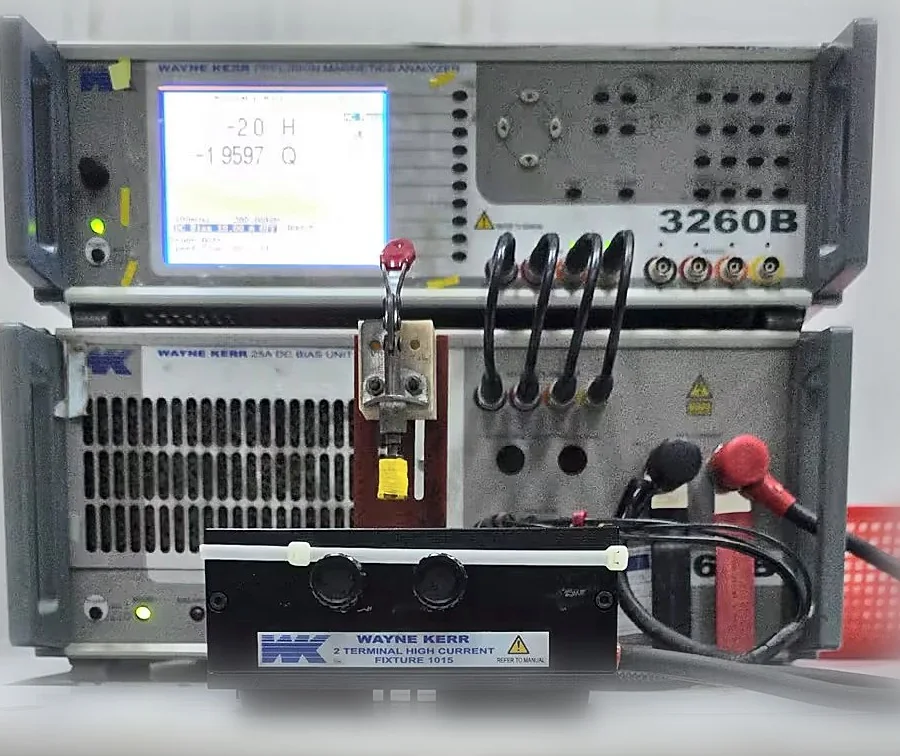

| LCR-Messgerät – DC100A | WK3260B + 3265B | Wayne Kerr | 1 Satz | DC-Vormagnetisierung IDC |
| LCR-Messgerät – DC132A | CD1068 + CD1320×6 | Chuangda | 1 Satz | Hochstrom-IDC (bis 132 A) |

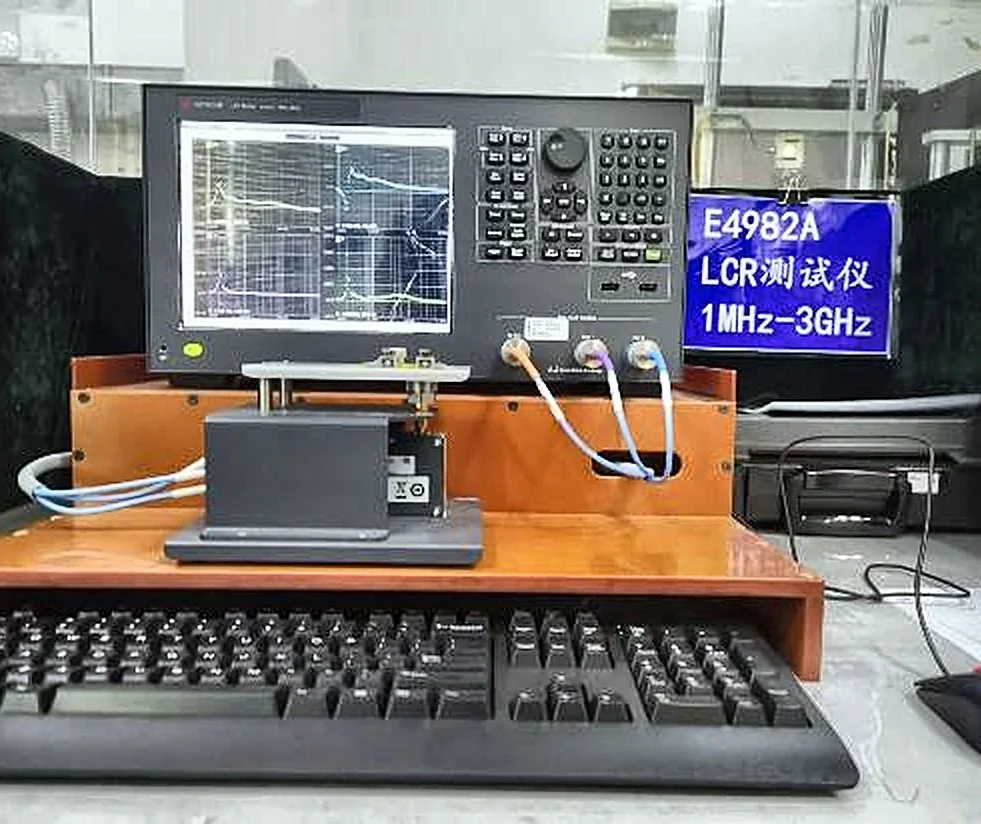

| Impedanzanalysator | E4982A | Keysight | 1 Stk. | 1 MHz–3 GHz Impedanz/EMI |
| Q-Messgerät | WY2853A | Shanghai Wuyi Electronics | 1 Stk. | Q-Wert |
| 2D-Bildmessgerät | VMS-3020F | Rational | 1 Stk. | Maßprüfung |
| Zug-/Druckkraftmesser (200 kg/10 kg) | SKN | Jianfeng Technology | je 1 Stk. | Kernfestigkeit |
| Rauheitsmessgerät | SJ210 | Mitutoyo | 1 Stk. | Rauheit der Schliffflächen |
| RFA-Schichtdickenmessgerät | X-RAY | DENSOKY | 1 Stk. | Beschichtungsdicke |
| Isolationsmessgerät | TH2683 | TONGHUI | 1 Stk. | Isolation/Beschichtung |
B-H-Analysator (Bs/Br/Hc, B-H-Kurve); AC-Messsystem für weichmagnetische Werkstoffe (B-H-Schleife, Kernverluste Pcv – Quelle der Katalogdaten).
LCR-Messgeräte (μi, AL, Q); DC-Überlagerungsmessung IDC bis DC 40 A, DC 100 A und DC 132 A; Impedanzanalysator; Gütemessgerät.
2D-Bildmessgerät; Zug-/Druckkraftprüfer (200 kg/10 kg); Oberflächenrauheitsmessgerät; Röntgenfluoreszenz-Schichtdickenmessgerät; Isolationswiderstandsprüfer.
NiZn und MnZn, von der Rezeptur bis zum Produkt durchgängig; mit einem stabilen Kernteam und enger Zusammenarbeit mit unseren Kunden schaffen wir weltweit Mehrwert.
NiZn und MnZn im selben Werk in Serie, von der Rezeptur bis zum Produkt aus einer Hand; drei Granulierverfahren – konventionell, Sprüh- und Zentrifugalgranulierung – für eigenes Pulver.
6 Werkstoffentwickler bringen jedes Jahr neue MnZn- und NiZn-Rezepturen hervor; 22 Produktentwicklungsingenieure; langjährige Zusammenarbeit mit ITRI und der Fu Jen Catholic University; kundenspezifische Ni-Zn-Werkstoffe auf Anfrage.
Gemeinsame Labore und Testplattformen mit Branchenführern; Technologie-Roadmap 3–5 Jahre im Voraus; agile Anpassung des gesamten Ablaufs von der Rezeptur bis zum Prozess.
Selbst entwickelte Automatisierung, laufend weiterentwickelt; Steuerung über ISO 9001 / IATF 16949 / ISO 14001; automatische optische Prüfung sichert die Versandqualität.
Die Mitarbeitenden sind im Durchschnitt über 10 Jahre im Unternehmen, das Ingenieurteam im Schnitt über 15 Jahre – technische Erfahrung, die sich stetig vertieft.
Japanische Qualitätsstandards, die Effizienz der chinesischen Lieferkette und der Innovationsbedarf Europas und Amerikas – alles zugleich erfüllt; F&E, Fertigung und Service in Taiwan und China für Kunden weltweit.
