NiZn · 4 Formgruppen · 9 Teilenummern · Katalog S. 117–117

R6H/R10H/R8H SerieEMI-Unterdrückung

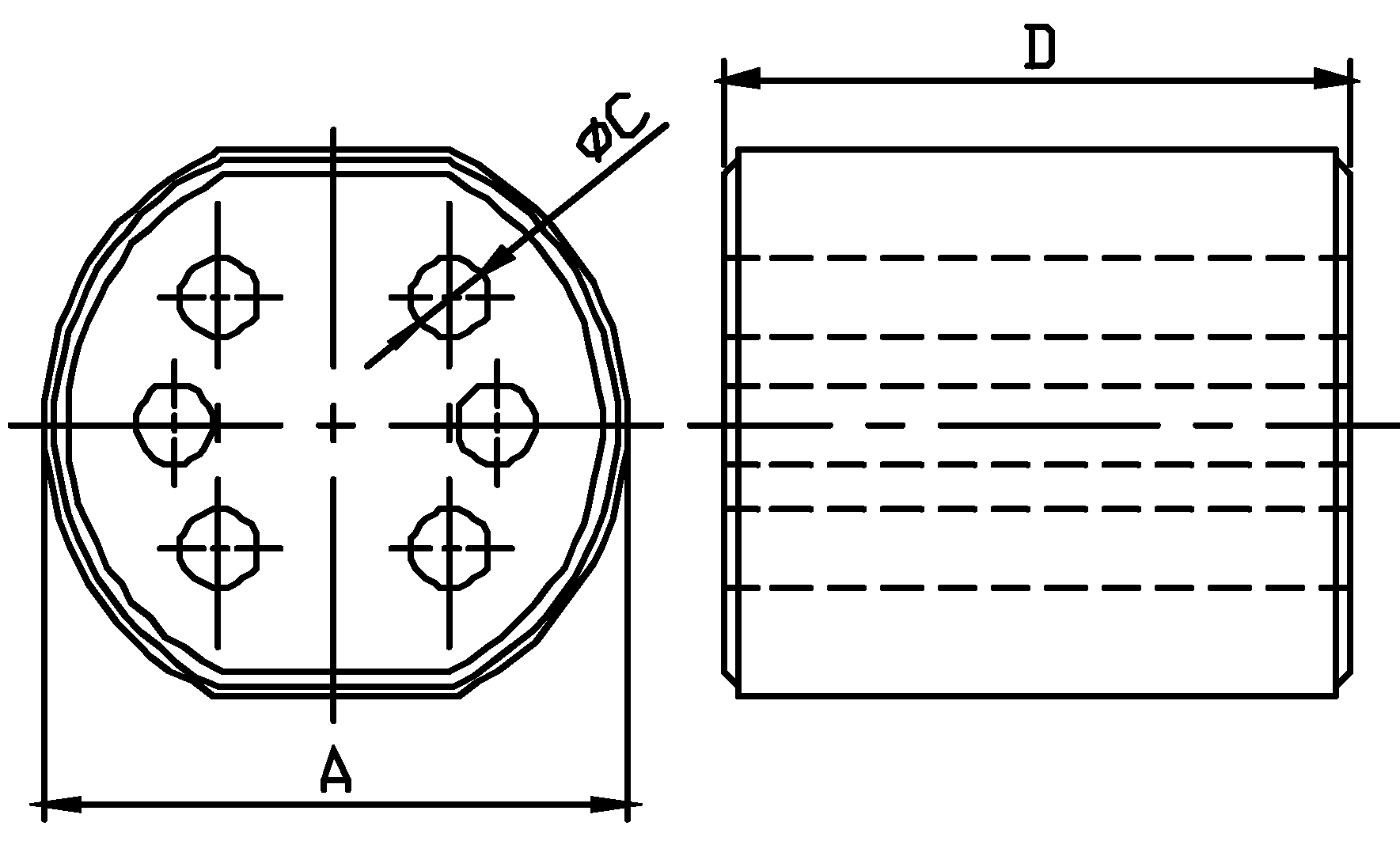

Fig.3

Fig.3

Artikelnummer	Abmessungen · mm (Nennwert / Toleranz)
Artikelnummer	A(mm)	C(mm)	D(mm)
R6H6×0.8×10H	6.00±0.20	0.80±0.10	10.00±0.30

Fig.1

Fig.1

Artikelnummer	Abmessungen · mm (Nennwert / Toleranz)
Artikelnummer	A(mm)	C(mm)	D(mm)
R6H6×0.85×9.8	6.00±0.20	0.85±0.15	9.80±0.30
R6H6×0.85×10	6.00±0.20	0.85±0.15	10.00±0.30
R6H6×0.85×10B	6.00±0.20	0.85±0.15	10.00±0.30
R6H6×0.9×10	6.00±0.20	0.90±0.15	10.00±0.30
R6H6×0.9×10C	6.00±0.20	0.90±0.15	10.00±0.30
R6H6.25×0.9×10	6.25±0.20	0.90±0.15	10.00±0.30

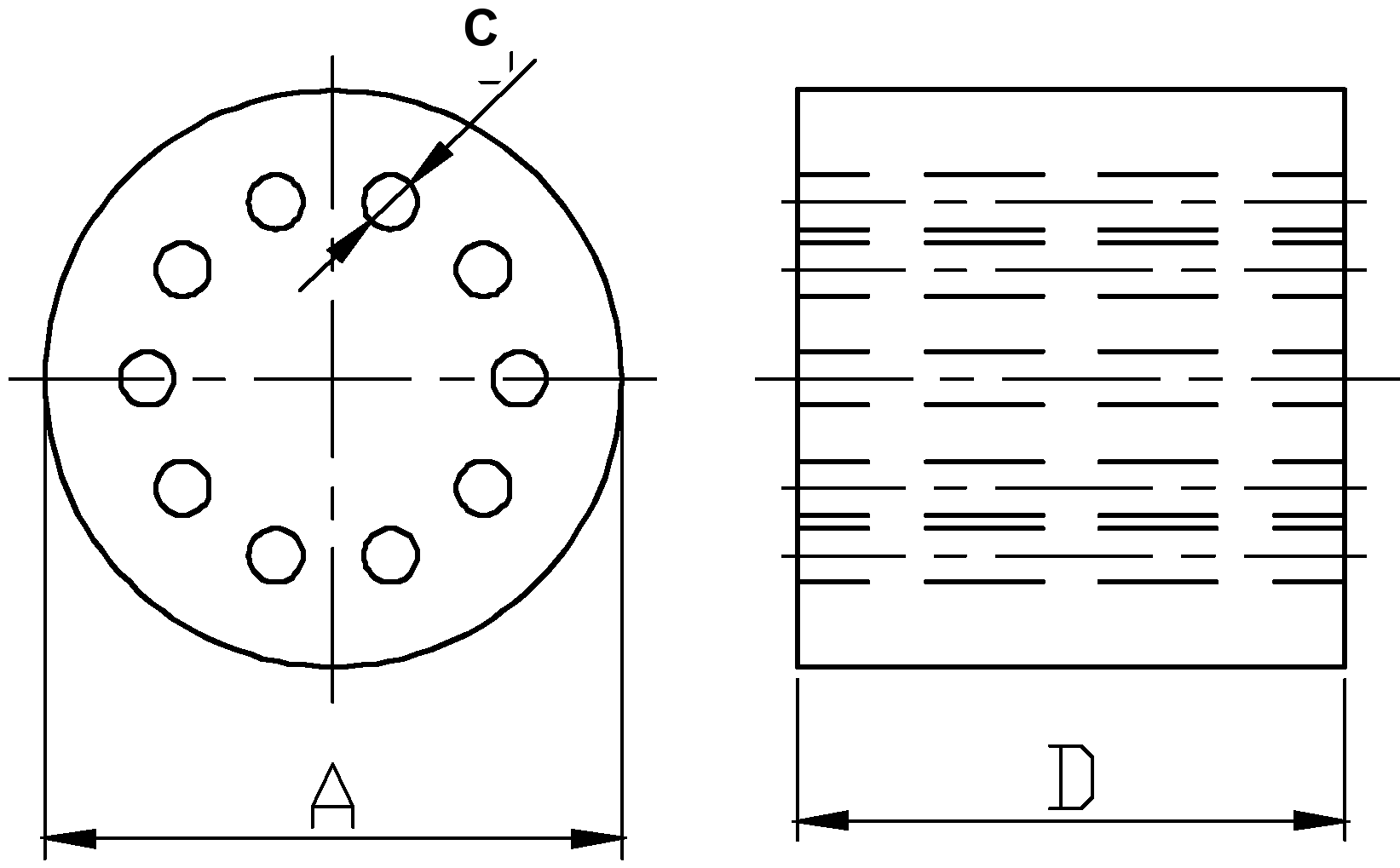

Fig.2

Fig.2

Artikelnummer	Abmessungen · mm (Nennwert / Toleranz)
Artikelnummer	A(mm)	C(mm)	D(mm)
R10H10×10	10.00±0.20	0.97±0.15	10.00±0.30

Maßzeichnung

Fig.1

Fig.2

Artikelnummer	Abmessungen · mm (Nennwert / Toleranz)
Artikelnummer	A1(mm)	A2(mm)	D(mm)	P1(mm)	P2(mm)
SR8H10.8×10.8×10	10.80±0.25	10.80±0.25	10.00±0.30	2.50±0.15	7.60±0.20
