NiZn · 11 Formgruppen · 16 Teilenummern · Katalog S. 176–179
CPU CHOKE | SRI CORE SerieSMD-Kernsätze

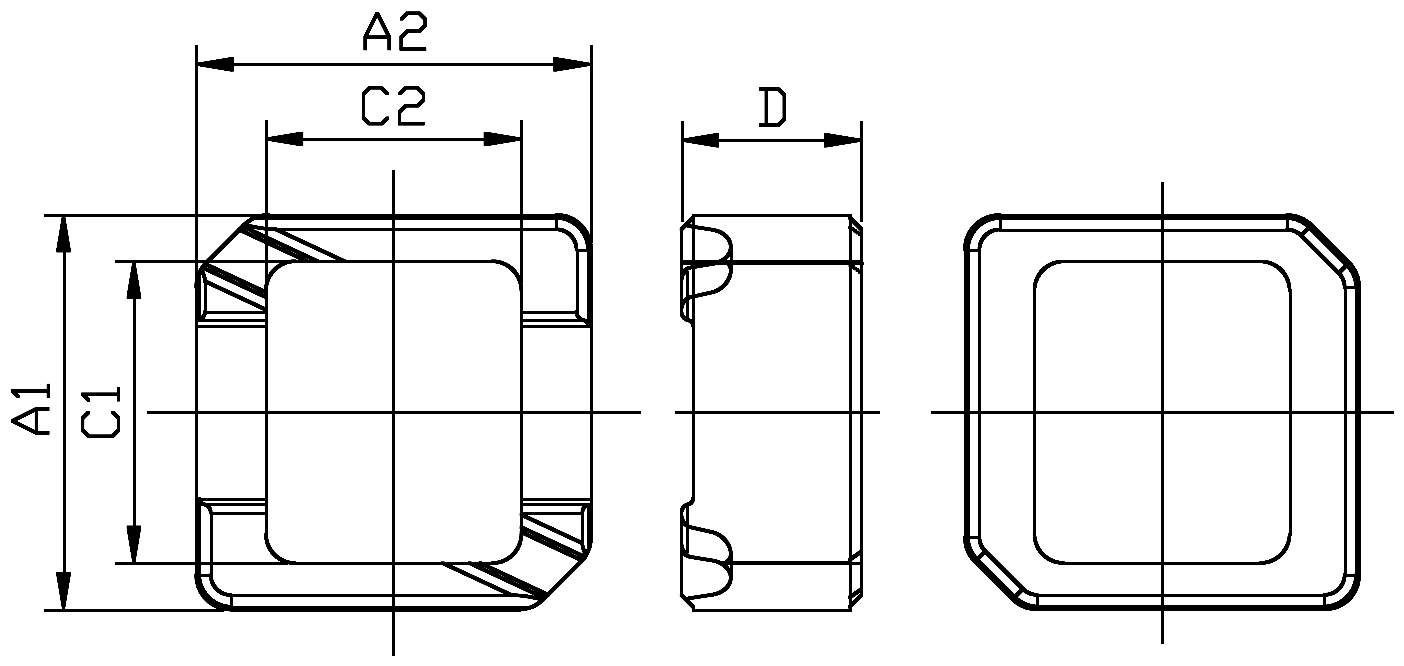

Fig.1
Fig.1Formgruppe 01 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI6.8×5.2×3.3RT | 6.80±0.15 | 6.80±0.15 | 5.20±0.15 | 4.40±0.10 | 3.30±0.10 |
Fig.3
Fig.3Formgruppe 02 / 114 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI11×7.5×7.5 | 11.00±0.20 | 11.00±0.20 | 7.50±0.15 | 7.50±0.15 | 7.50±0.20 |
| SRI11×7.5×9.5 | 11.00±0.20 | 11.00±0.20 | 7.50±0.15 | 7.50±0.15 | 9.50±0.20 |
| SRI11.3×7.8×8.7 | 11.30±0.20 | 11.30±0.20 | 7.80±0.15 | 7.80±0.15 | 8.70±0.20 |
| SRI11.3×7.8×9.5 | 11.30±0.20 | 11.30±0.20 | 7.80±0.15 | 7.80±0.15 | 9.50±0.20 |

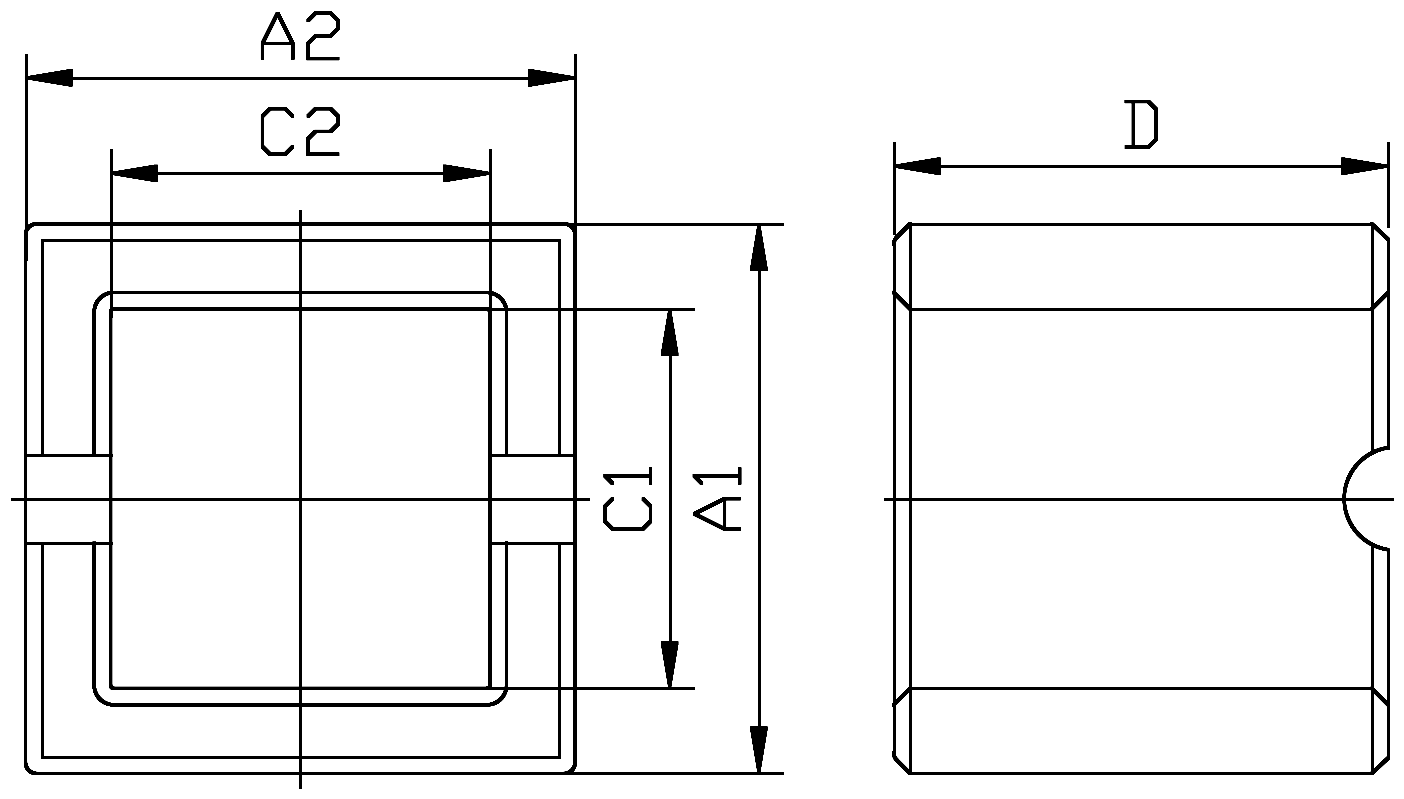

Fig.2
Fig.2Formgruppe 03 / 112 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI11×7.6×7.5 | 11.00±0.20 | 11.00±0.20 | 7.60±0.15 | 7.60±0.15 | 7.50±0.20 |
| SRI11×7.6×9.5 | 11.00±0.20 | 11.00±0.20 | 7.60±0.15 | 7.60±0.15 | 9.50±0.20 |
Fig.4
Fig.4Formgruppe 04 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI11.3×8.2×8.55T | 11.30+0.25/-0.10 | 11.30+0.25/-0.10 | 8.20±0.15 | 8.20±0.15 | 8.55±0.15 |

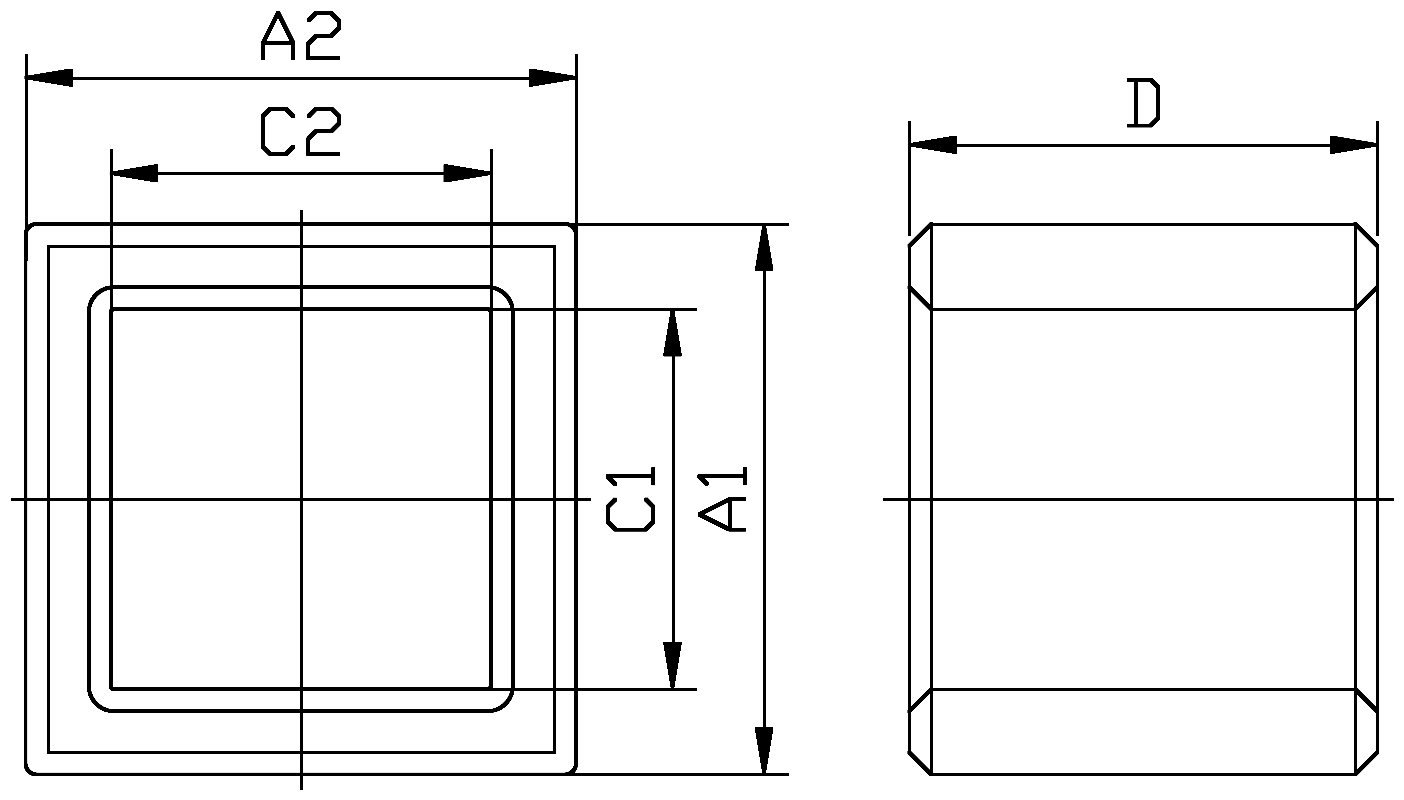

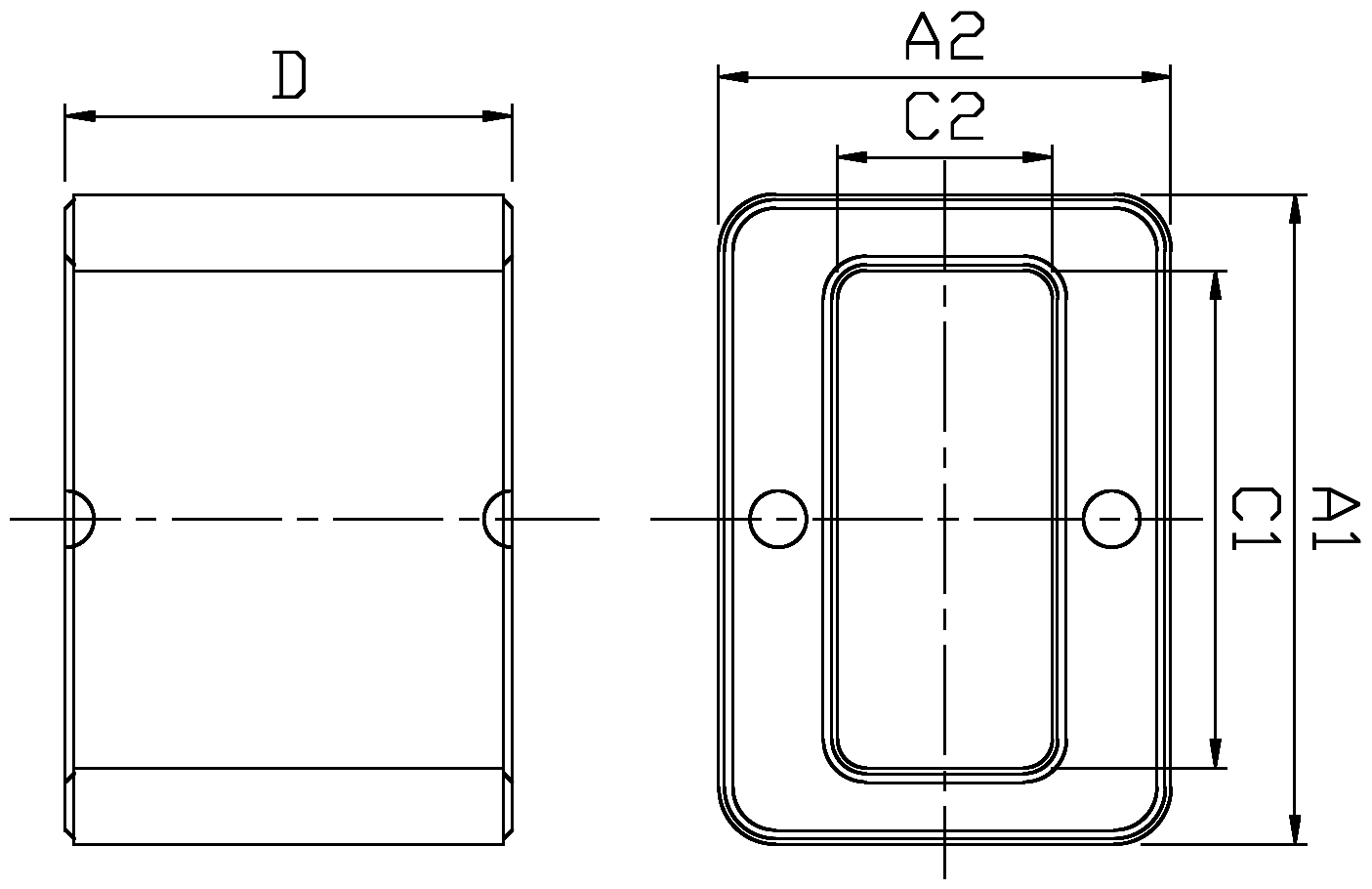

Fig.5
Fig.5Formgruppe 05 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI11.5×8.8×7.9 | 11.50±0.20 | 8.00±0.20 | 8.80±0.15 | 3.80±0.20 | 7.90±0.10 |

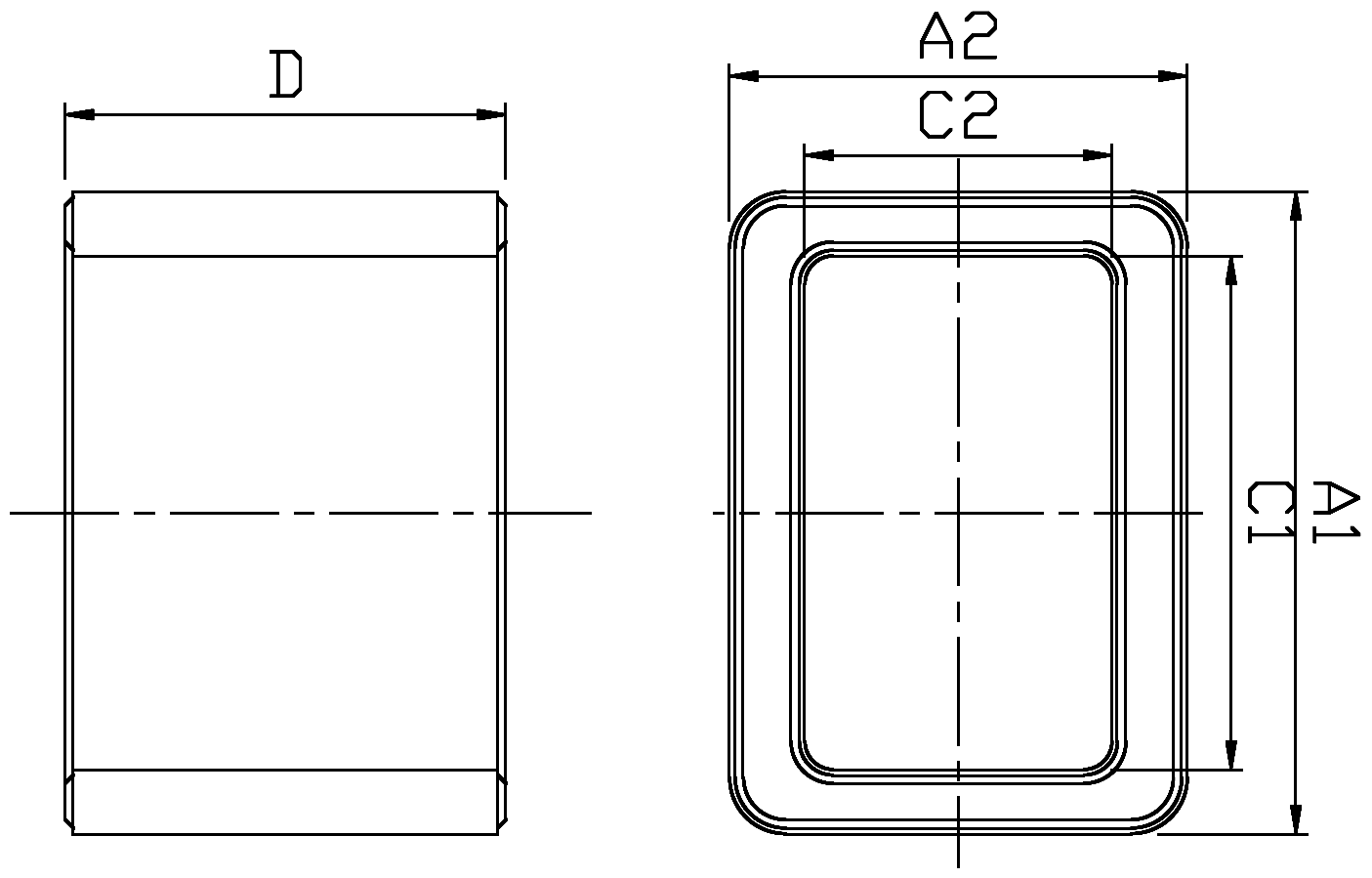

Fig.6
Fig.6Formgruppe 06 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI11.5×9.2×7.9 | 11.50±0.20 | 8.20±0.20 | 9.20±0.15 | 5.50+0.20/-0.00 | 7.90±0.10 |

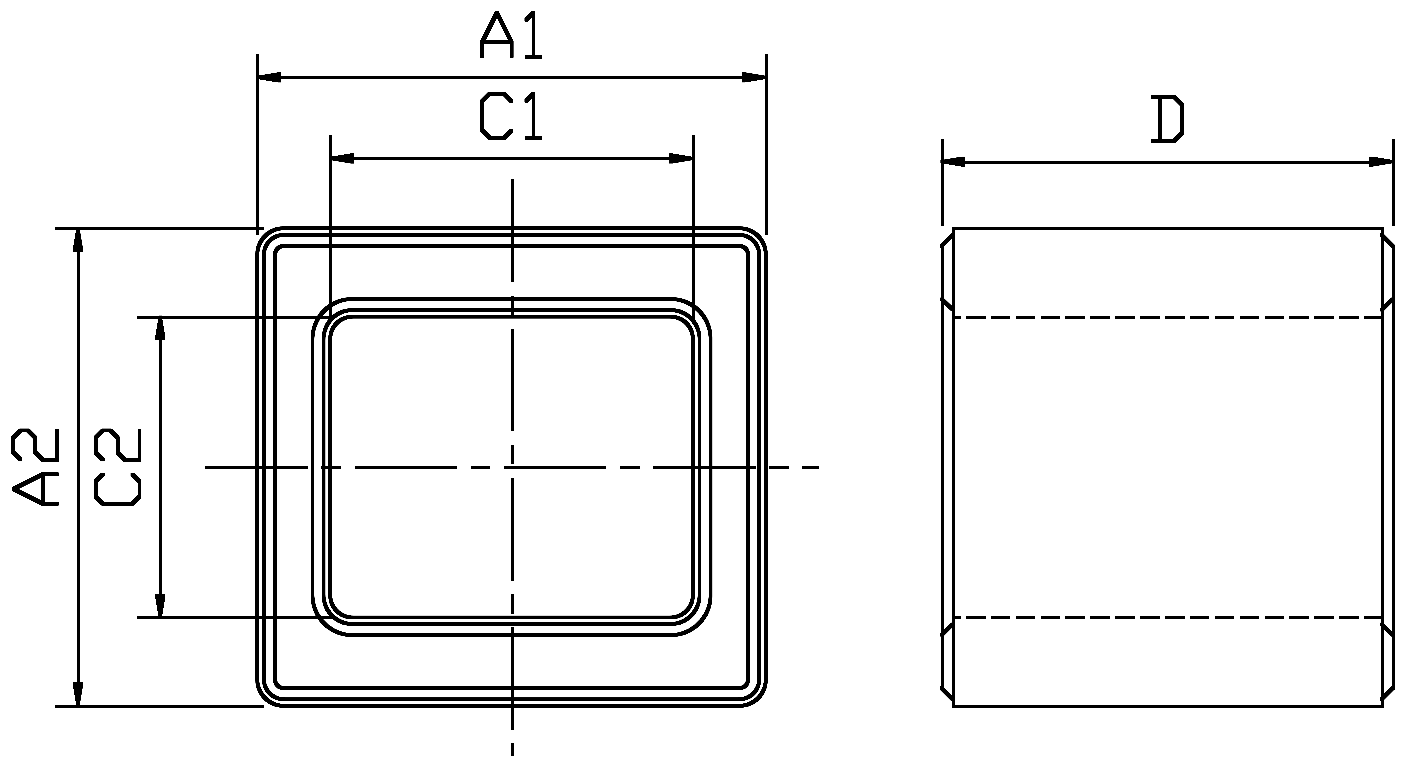

Fig.8
Fig.8Formgruppe 07 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI11.5×8.2×10.2 | 11.50±0.25 | 10.80±0.25 | 8.20±0.15 | 6.80±0.15 | 10.20±0.20 |

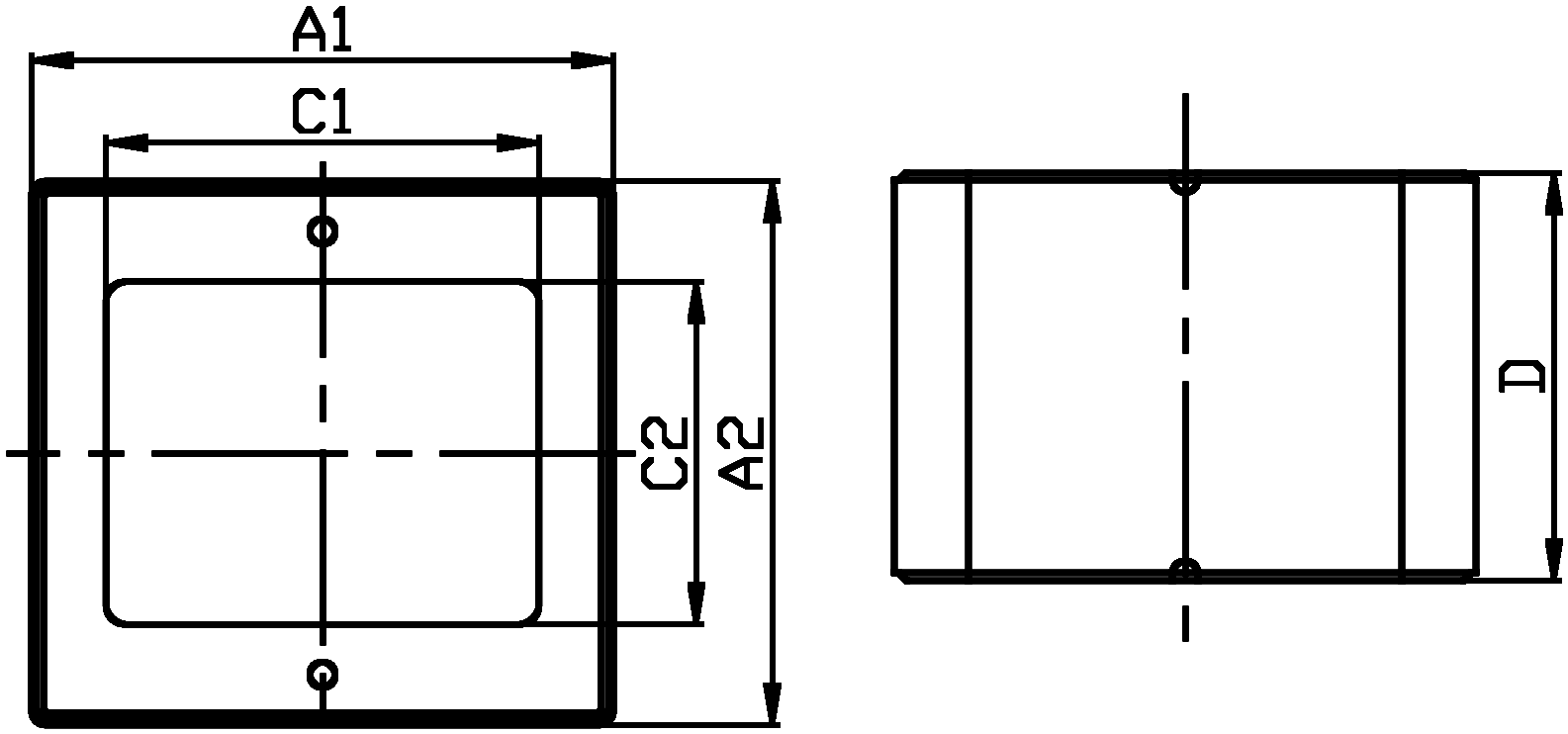

Fig.7
Fig.7Formgruppe 08 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI11.5×8.6×8.1 | 11.55±0.15 | 10.80±0.15 | 8.60+0.15/-0.05 | 6.80+0.15/-0.05 | 8.10±0.10 |

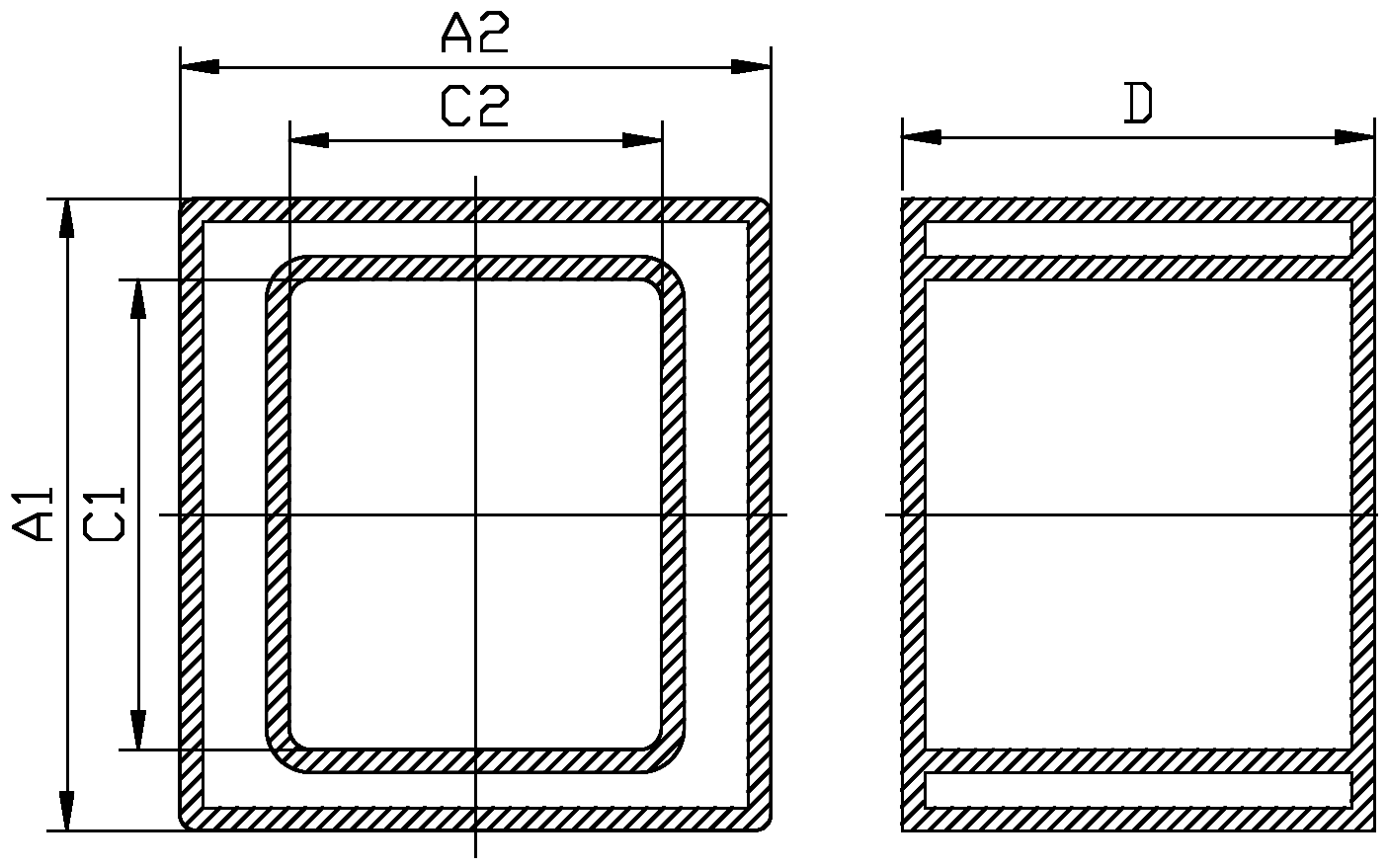

Fig.9
Fig.9Formgruppe 09 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI13×9.5×9.6C | 13.00±0.30 | 12.00±0.30 | 9.50±0.20 | 8.60±0.20 | 9.60+0.40/-0.20 |

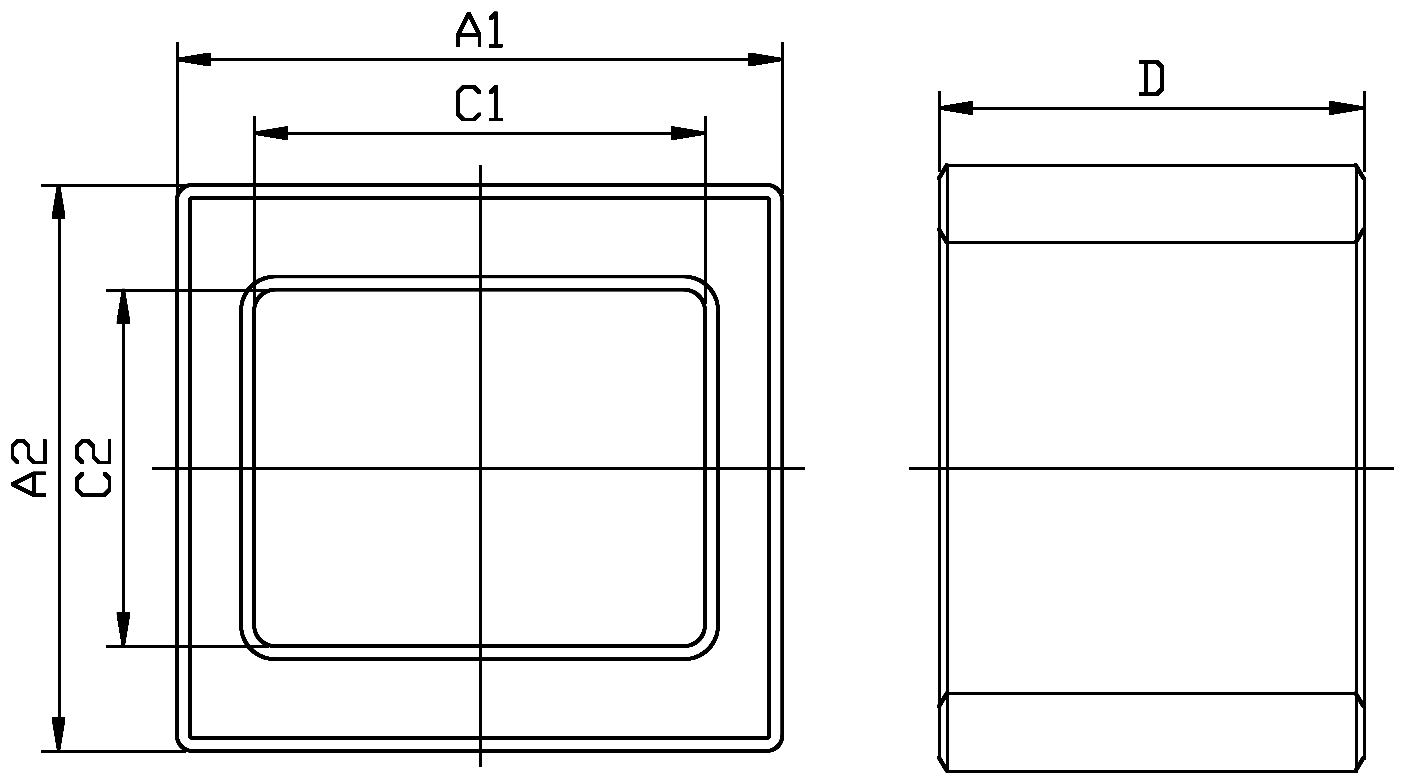

Fig.10
Fig.10Formgruppe 10 / 111 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI13.5×9.7×9.35A | 13.50±0.20 | 12.00±0.20 | 9.70±0.20 | 8.20±0.20 | 9.35±0.15 |

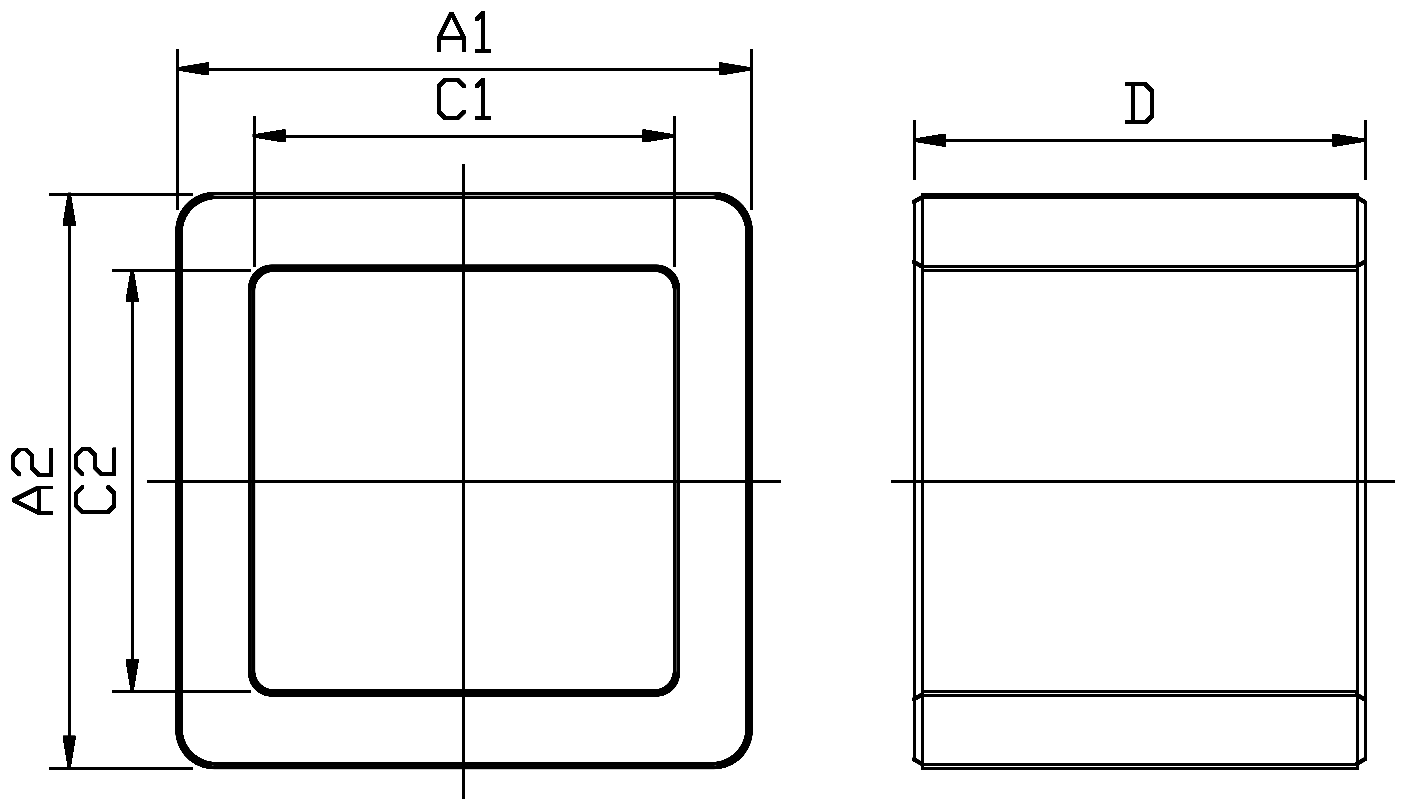

Fig.11
Fig.11Formgruppe 11 / 112 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) |
|---|
| SRI15×11×10.8 | 15.00±0.25 | 15.00±0.25 | 11.00±0.20 | 11.00±0.20 | 10.80±0.20 |
| SRI15×11×15 | 15.00±0.25 | 15.00±0.25 | 11.00±0.20 | 11.00±0.20 | 15.00±0.25 |
Hinweis: Das Maß D ist anpassbar.
