NiZn · 3 Formgruppen · 3 Sätze · Katalog S. 163–163
SP+ST Serie 1SMD-Kernsätze
Fig.1 ＋ Fig.b
Fig.1 ＋ Fig.bFormgruppe 01 / 031 Sätze

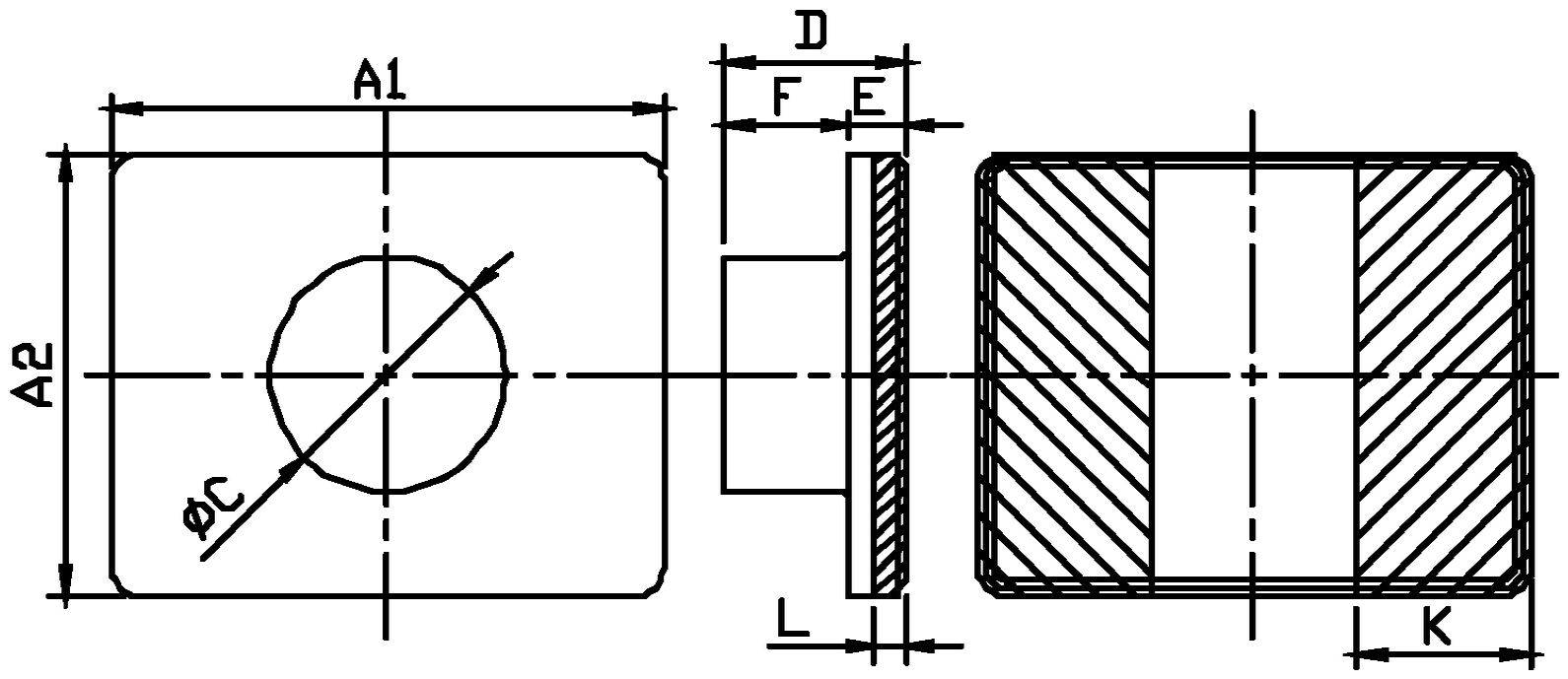

Fig.b
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| Bauteil | A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) | E(mm) | C(mm) | F(mm) | L(mm) | K(mm) |
|---|
| SP4×1.6T | SP | 4.00±0.05 | 4.00±0.05 | 3.40±0.05 | 3.40±0.05 | 1.60max | 0.65±0.05 | — | — | — | — |
| ST4×3.2×1.3C | ST | 4.00+0.10/-0.05 | 3.20+0.10/-0.05 | — | — | 1.30+0.15/-0.05 | 0.40+0.15/-0.05 | 1.70±0.05 | 0.90±0.05 | 0.22ref | 1.25±0.20 |

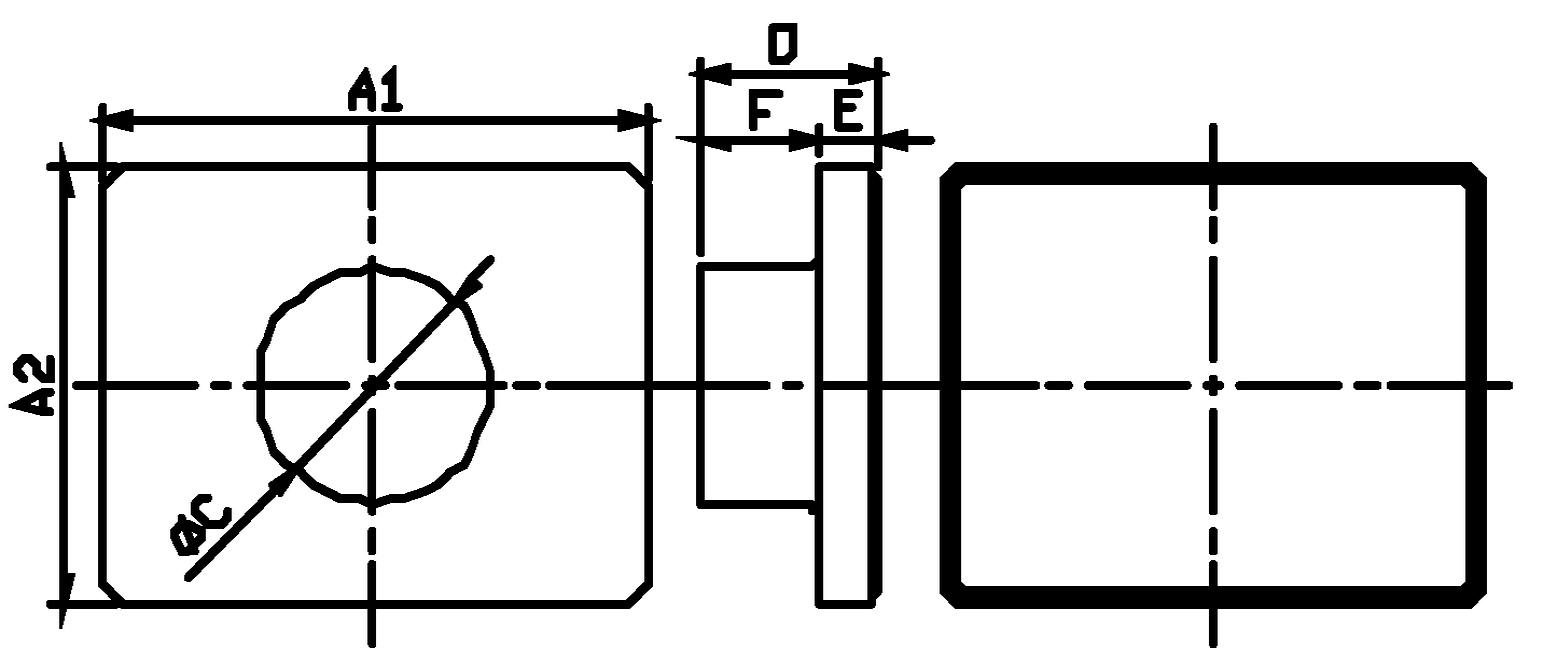

Fig.1 ＋ Fig.a
Fig.1 ＋ Fig.aFormgruppe 02 / 031 SätzeFig.a
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| Bauteil | A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) | E(mm) | C(mm) | F(mm) | L(mm) | K(mm) |
|---|
| SP4×1.6T | SP | 4.00±0.05 | 4.00±0.05 | 3.40±0.05 | 3.40±0.05 | 1.60max | 0.65±0.05 | — | — | — | — |
| ST4×3.2×1.3 | ST | 4.00±0.05 | 3.20±0.05 | — | — | 1.30±0.05 | 0.40±0.05 | 1.70±0.05 | 0.90±0.05 | / | / |

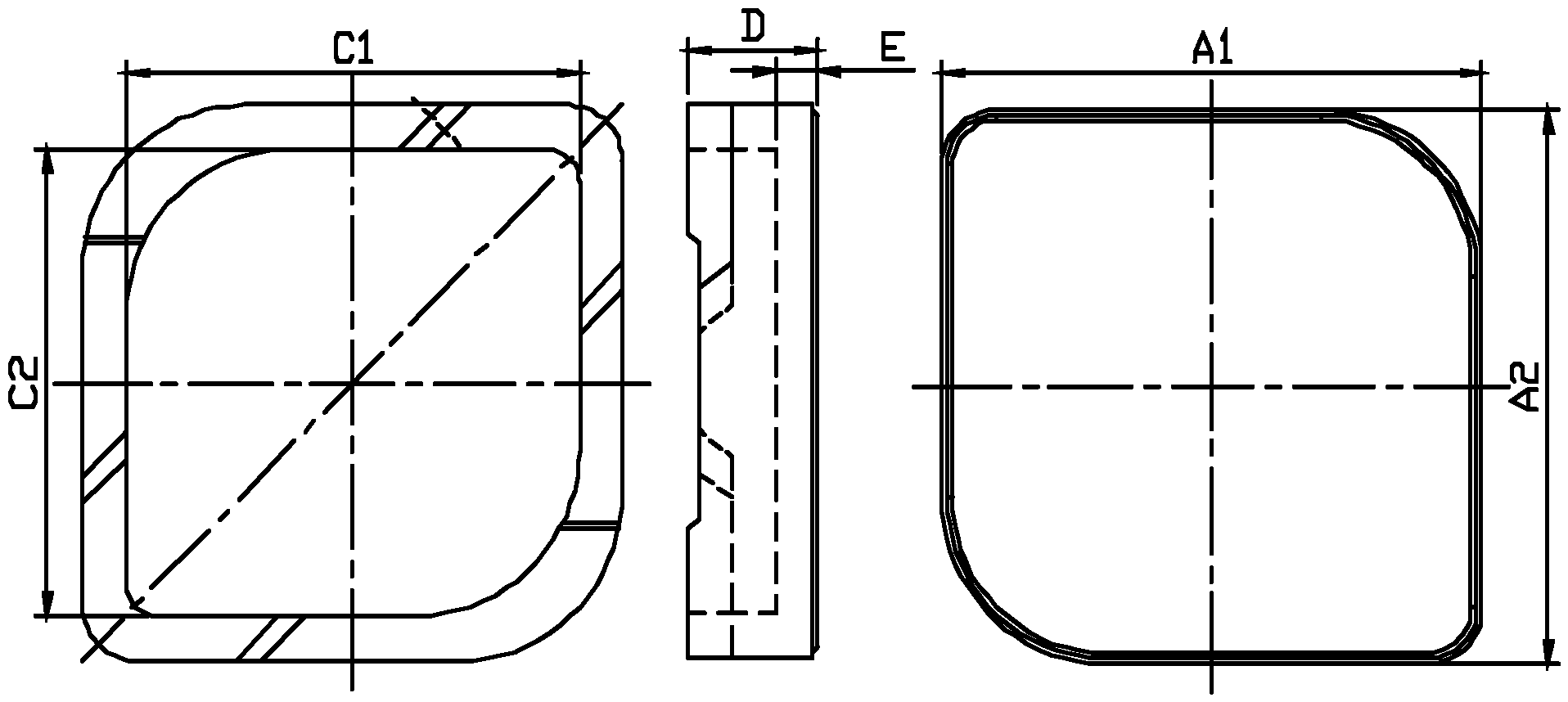

Fig.2 ＋ Fig.c
Fig.2 ＋ Fig.cFormgruppe 03 / 031 Sätze

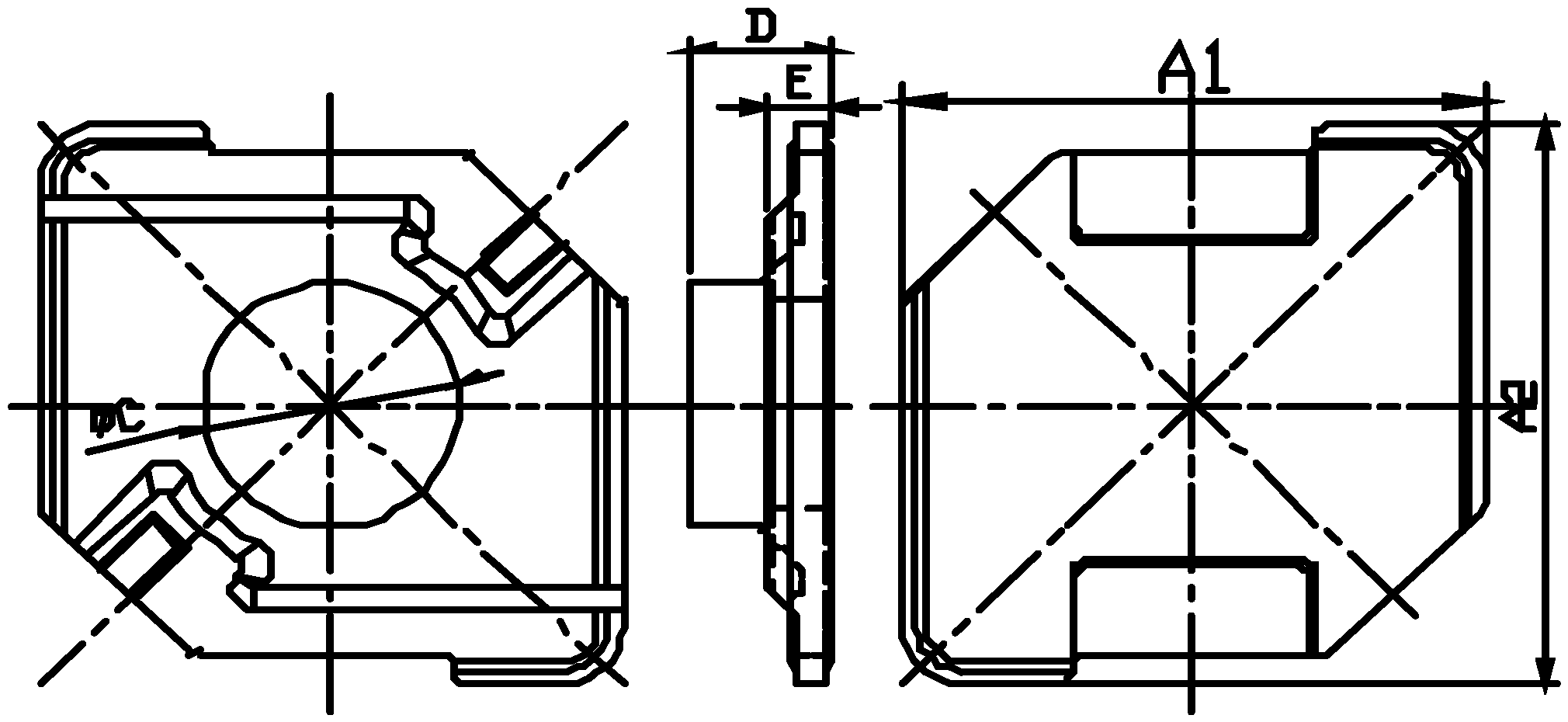

Fig.c
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| Bauteil | A1(mm) | A2(mm) | C1(mm) | C2(mm) | D(mm) | E(mm) | C(mm) | F(mm) | L(mm) | K(mm) |
|---|
| SP5×1.2 | SP | 5.00±0.10 | 5.00±0.10 | 4.20±0.10 | 4.20±0.10 | 1.20+0.08/-0.13 | 0.40±0.10 | — | — | — | — |
| ST5×1.225R | ST | 5.00±0.10 | 5.00±0.10 | — | — | 1.225±0.10 | 0.55+0.075/-0.125 | 2.20±0.05 | / | / | / |
