NiZn · 3 Formgruppen · 8 Teilenummern · Katalog S. 175–175
CPU CHOKE | I CORE / SB CORE Serie (Satz)SMD-Kernsätze

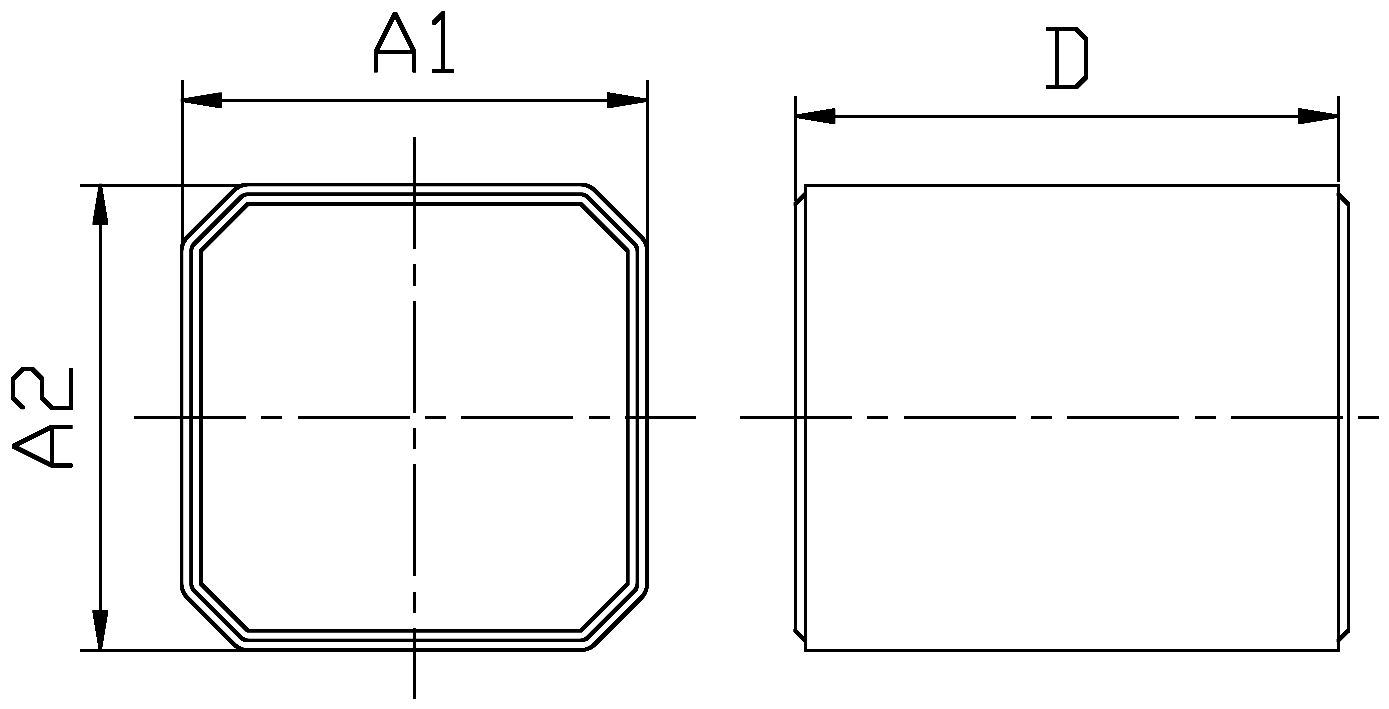

Fig.2
Fig.2Formgruppe 01 / 032 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | D(mm) |
|---|
| I4.5×4.5×5.45G | 4.50±0.10 | 4.50±0.10 | 5.45±0.05 |
| I4.8×4.8×5.6 | 4.80±0.10 | 4.80±0.10 | 5.60±0.10 |
Fig.1
Fig.1Formgruppe 02 / 032 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A1(mm) | A2(mm) | D(mm) |
|---|
| I4.6×3.2×3.43 | 4.60+0.05/-0.15 | 3.20+0.05/-0.15 | 3.43±0.10 |
| I5.5×5.5×2.75G | 5.50±0.10 | 5.50±0.10 | 2.75±0.05 |
Maßzeichnung
MaßzeichnungFormgruppe 03 / 034 Teilenummern
Fig.2
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
|---|
| SB4.8×4.8×2.85 | 4.80+0.05/-0.10 | 2.85±0.05 | 1.50±0.05 | 4.80+0.05/-0.10 | 0.25±0.05 |
| SB4.8×4.8×3.05 | 4.80+0.05/-0.10 | 3.05±0.05 | 1.50±0.05 | 4.80+0.05/-0.10 | 0.25±0.05 |
| SB4.8×4.8×5.35G | 4.80+0.05/-0.10 | 5.35±0.05 | 1.20±0.05 | 4.80+0.05/-0.10 | 0.50±0.05 |
| SB4.8×4.8×5.63G | 4.80+0.05/-0.10 | 5.63ref | 0.25±0.05 | 4.80+0.05/-0.10 | 1.50±0.05 |
Hinweis: Das Maß D ist anpassbar; G bedeutet geschliffen.
