NiZn · 2 Formgruppen · 5 Teilenummern · Katalog S. 174–174
CPU CHOKE | AR CORE Serie (Satz)SMD-Kernsätze
Fig.1
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) | ||
|---|---|---|---|
| A1(mm) | A2(mm) | D(mm) | |
| AR4.6×3.2×3.45 | 4.60+0.05/-0.15 | 3.20+0.05/-0.15 | 3.45±0.10 |
| AR5×4.2×4.3G | 5.00±0.10 | 4.20±0.10 | 4.30±0.05 |
| AR5.7×5.3×6.1G | 5.70±0.10 | 5.30±0.10 | 6.10±0.05 |
| AR5.85×5.45×7.15G | 5.85±0.10 | 5.45±0.10 | 7.15+0.05/-0.10 |

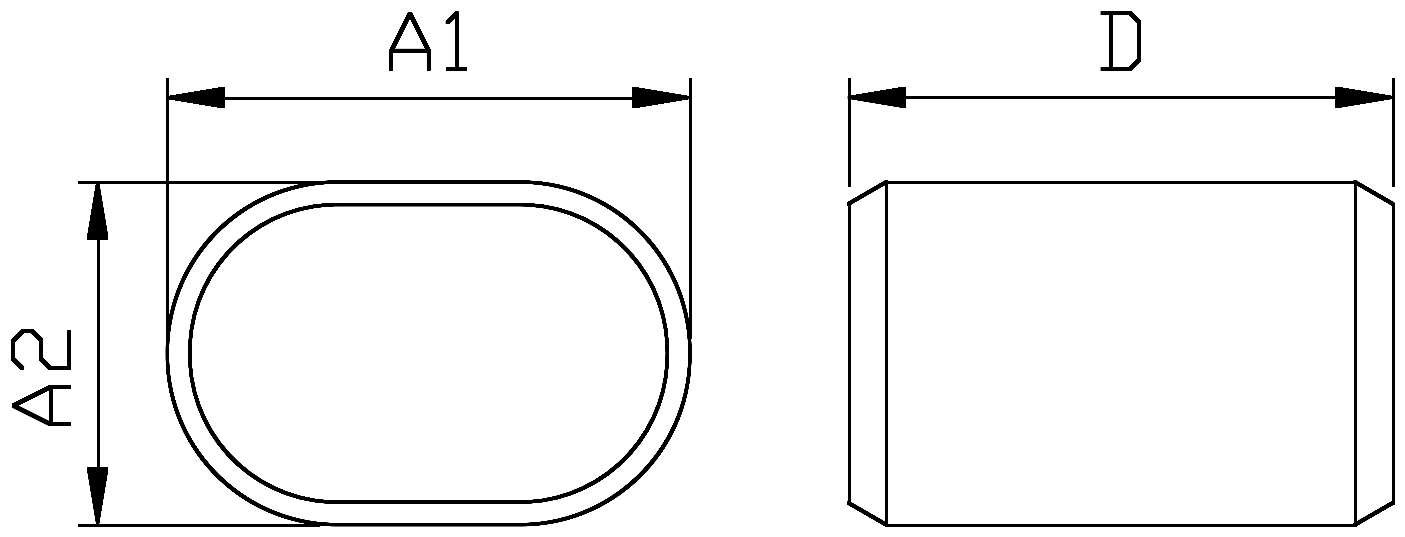

Fig.2
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) | ||
|---|---|---|---|
| A1(mm) | A2(mm) | D(mm) | |
| AR5×3.6×6.62 | 5.00±0.10 | 3.60±0.10 | 6.62±0.15 |
Hinweis: Das Maß D ist anpassbar; G bedeutet geschliffen.
